CZ-6型数显振动表
江西众和CZJ-B系列振动烈度使用说明书
\振动烈度监视仪（挂壁式） 型号:CZJ-B3GCZJ-B 系列振动监视保护仪表是一款智能型仪表，它与SZ-6系列磁电式速度传感器相配合，可对各种旋转机械的轴承绝对振动的幅度和烈度进行连续监视和测量。
它有盘装和挂壁式二种供用户选择。
主要功能■ 具有线性修整功能。
具有上电和掉电保护功能。
■ 自动保存报警后的历史峰值和历史报警状态。
■ 设置参数和测量历史参数在停电后能长期保存。
技术参数■ 输入信号：SZ 系列磁电式速度传感器；■ 频响范围：振动表 10~200Hz ；烈度表 10~100Hz ； ■ 显示方式：3位LED 数字显示，准确度：±1.0%；■ 测量范围：0~500μm （峰-峰振幅值）；0~30.0mm/s （振动 烈度）；■ 电流输出：对应量程线性输出4~20 mA ； 准确度：满量程的±1.0%；最大负载：500Ω； ■ 缓冲输出：传感器原始信号输出（TDM 信号）；■ 报警设定：每通道上限2点，并在满量程范围内任意设定； 报警输出：LED 指示灯，继电器开关量输出，容量AC250V /2A ，DC28V /2A ；■ 使用电源：220VAC±10％，50Hz±5%；功耗＜10W ； ■ 使用环境：温度0~50℃；储存温度 -40~60℃；相对湿度 20~90%（非冷凝）；周围无腐蚀性、无强磁场等场合；■ 外形尺寸：盘装表：宽160×高80×深225（mm3）； 开孔尺寸：宽152×高76（mm2）； 挂壁表：宽190×高290×厚92（mm3）；安装尺寸：底170×高272（mm2）。
（等边三角形）。
德力西电气 6C2 6L2型 42C3 42L6 型固定式直接作用模拟指示电测量仪表产品样本 说明书
371■ 产品特征
• 显示被测量的变化趋势、读数方便• 表盖采用透明有机玻璃•
采用夹持式安装方式
量程参数表(详细信息请参阅固定式直接作用模拟指示电测量仪表附表汇总
）
备注:直流电流表中，6C2型与42C3型的直接接入电流范围为1A ～20A
订货示例：
客户需要42型指针板表，被测电参量为交流电流，量程为200A ，则仪表必须经过200A/5A 电流互感器接入被测电路，仪表描述为42L6电流表200/5，订货编码为42L6A200。
6C2-A 、V 和6L2-A 、V 外形及安装尺寸(mm)
42C3-A 、V 和42L6-A 、V 、Hz
外形及安装尺寸
(mm)
FL2型固定式定值分流器,用于扩大直流表的测量范围,其额定电压降为75mV
电能管理系统
D 电能管理系统
③42L6-W var 外形及安装尺寸(mm)
③6L2-COS 外形及安装尺寸
(mm) ③6L2-W var 外形及安装尺寸(mm) ③42L6-COS 外形及安装尺寸
(mm)
③42C3-A V 接线图
③42L6-A V 接线图 ③42L6-Hz
接线图
③6C2-A V 接线图
③6L2-A V
接线图
③6L2-Hz 接线图
③6L2-W var 接线图
注带*标记的端子为电流进线端
③6L2-COS 接线图注带*标记的端子为电流进线端
注带*
标记的端子为电流进线端
③42L6-W var 接线图
注带*标记的端子为电流进线端
③42L6-COS 接线图
电能管理系统
D 电能管理系统。
AHAI6256型振动分析仪使用说明书
2 主要特点
大于 110 dB 的超大级线性范围，1 档大量程，无需切换； 多分析功能、记录、录音同步启动； 彩屏显示器，分辨率 240×320，阳光下可读，显示内容 丰富，亮度可自动调节； 具有电池和外接电源自动切换功能； 低功耗，续航时间长； RS232/485 可切换通信接口； 内嵌蓝牙模块，实现无线打印和手机 app 通信（选配）； 大容量存贮：最大支持 32 GB SD 卡（选配）。
手传振动测量 Vwhi、VwheqT、Vwheq4h、Vwheq8h
Max、Min、Leq,T、5 个 Ln(n 可以从 1 到 99 低频 1/3 OCT 分析 之间设定)、30 个中心频率点、AP、SD、5
振动 1/3 OCT 分析
个合成频率计权（wz、wx、wm、wk、wu） Max、Min、Leq,T、30 个中心频率点、acc、 vel、disp
1
AHAI6256 型振动分析仪使用说明书
3 主要技术性能
1) 符合标准： —— GB/T 23716—2009 人体对振动的响应 测量仪器 （ISO 8041：2005 , IDT）； —— GB/T 3241—2010 电声学 倍频程和分数倍频程滤波器 （IEC 61260：1995, MOD）； —— GB/T 10071—1988 城市区域环境振动测量方法； —— GB/T 13441.1—2007 机械振动与冲击 人体暴露于全身振 动的评价 第 1 部分：一般要求 （ISO 2631-1:1997 , IDT）； —— GB/T 13441.2—2008 机械振动与冲击 人体暴露于全身振 动的评价 第 2 部分：建筑物内的振动（1 Hz～80 Hz） （ISO 2631-2:2003, IDT）； —— GB/T 14790.1—2009 机械振动 人体暴露于手传振动的测 量与评价 第 1 部分：一要求 （ISO 5349-1:2001, IDT）； —— GB/T 14790.2—2014 机械振动 人体暴露于手传振动的测量 与评价 第 1 部分：工作场所测量实用指南（ISO 5349-1:2001, IDT）； —— GB/T 50355-2005 住宅建筑室内振动限值及其测量方法标 准； —— JGJ/T 170-2009 城市轨道交通引起建筑物振动与二次辐射 噪声限值及其测量方法标准； —— 其他相关标准等；

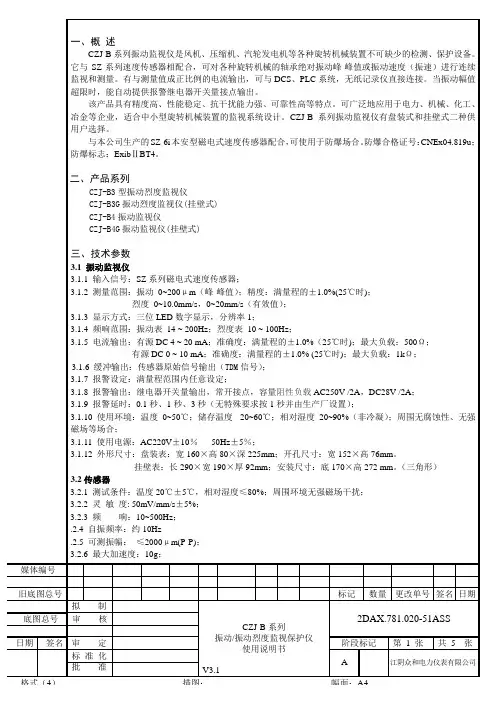

CZJ-B系列振动烈度使用说明书(带缓冲输出)
媒体编号旧底图总号 标记 数量 更改单号 签名 日期拟制 CZJ-B 系列振动/振动烈度监视保护仪2DAX.781.020-51ASS 底图总号 审核日期 签名 审 定 阶段标记 第 1 张 共 5 张一、概 述CZJ-B 系列振动监视仪是风机、压缩机、汽轮发电机等各种旋转机械装置不可缺少的检测、保护设备。
它与SZ 系列速度传感器相配合，可对各种旋转机械的轴承绝对振动峰-峰值或振动速度（振速）进行连续监视和测量。
有与测量值成正比例的电流输出，可与DCS 、PLC 系统，无纸记录仪直接连接。
当振动幅值超限时，能自动提供报警继电器开关量接点输出。
该产品具有精度高、性能稳定、抗干扰能力强、可靠性高等特点。
可广泛地应用于电力、机械、化工、冶金等企业，适合中小型旋转机械装置的监视系统设计。
CZJ-B 系列振动监视仪有盘装式和挂壁式二种供用户选择。
与本公司生产的SZ-6i 本安型磁电式速度传感器配合，可使用于防爆场合。
防爆合格证号：CNEx04.819u ；防爆标志：Exib ⅡBT4。
二、产品系列CZJ-B3型振动烈度监视仪CZJ-B3G 振动烈度监视仪(挂壁式) CZJ-B4振动监视仪CZJ-B4G 振动监视仪(挂壁式)三、技术参数3.1 振动监视仪3.1.1 输入信号：SZ 系列磁电式速度传感器； 3.1.2 测量范围：振动 0~200μm （峰-峰值）；精度：满量程的±1.0%(25℃时)； 烈度 0~10.0mm/s ，0~20mm/s （有效值）； 3.1.3 显示方式：三位LED 数字显示，分辨率1；3.1.4 频响范围：振动表 14 ~ 200Hz ；烈度表 10 ~ 100Hz ；3.1.5 电流输出：有源DC 4 ~ 20 mA ；准确度：满量程的±1.0%（25℃时)；最大负载：500Ω；有源DC 0 ~ 10 mA ；准确度：满量程的±1.0% (25℃时)；最大负载：1k Ω；3.1.6 缓冲输出：传感器原始信号输出（TDM 信号）； 3.1.7 报警设定：满量程范围内任意设定；3.1.8 报警输出：继电器开关量输出，常开接点，容量阻性负载AC250V /2A ，DC28V /2A ； 3.1.9 报警延时：0.1秒、1秒、3秒（无特殊要求按1秒并由生产厂设置）；3.1.10 使用环境：温度0~50℃；储存温度 -20~60℃；相对湿度 20~90%（非冷凝）；周围无腐蚀性、无强磁场等场合；3.1.11 使用电源：AC220V ±10％ 50Hz ±5％；3.1.12 外形尺寸：盘装表：宽160×高80×深225mm ；开孔尺寸：宽152×高76mm 。
CZ-6中文资料
CZ-6 SIX ZONE INTERFACE MODULE The CZ-6 Six Zone Interface module provides an interface between the intelligent alarm system and a two-wire conventional detection zone. A common SLC input is used for all modules, and the initiating device circuits
continued
元器件交易网
continued supply to the NAC will not be allowed to close if a short circuit condition currently exists on the NAC. In addition, an algorithm is incorporated to find a short when the module is active. The module will close all circuits that are not shorted to find the NAC with the problem.
济宁中控自动化设备 ZKB6系列 防爆数显表 说明书
防爆数显表使用说明书济宁中控自动化设备有限公司目录1概述 (1)2技术指标 (1)3选型说明 (2)4安装接线 (2)5操作说明 (4)承蒙惠顾，不胜感激。
敬请事先详阅《使用说明书》，以便准确使用。
注：记载内容因为改进将会不经预告予以变更，敬请谅解。
如有不详之处，请与本公司技术服务部联系。
一、概述ZKB6系列本安型防爆数显表，是针对室内外恶劣环境和易燃易爆区开发研制的智能型数显表。
可与传感器或变送器配套构成各种量程的温度、压力、液位、流量、PH等测量。
◆ZKB6型采用本安电子电路，并具有精巧隔爆外壳。
◆一路输入，可选择电流4～20mA、热电阻、热电偶三种信号。
◆量程设定：电流输入时由按键编程设定。
◆四位数字显示，小数点位置可通过按键编程设定。
◆具有零点、量程自动校正功能；“键保护”功能，防止无关人员乱动。
二、技术指标◇基本误差：0.3％F.S+1个字◇分辨力：1、0.1、0.01、0.001、◇输入信号：标准电流4-20mA热电偶K、S、B、T、E、J、WRE热电阻PT100、CU50、CU100◇采样周期：0.5秒◇零点调整：－199.9～＋199.9◇冷端补偿误差：≦+1℃（热电偶输入时）◇变送输出：4～20mA◇供电电源：DC24V；◇使用环境：温度-20~45℃、湿度≤95%RH◇防爆等级：ExiaⅡCT6◇电气接口：M20×1.5mm，2个三、选型说明四、安装接线1、安装尺寸型号说明ZKB6－□□-□隔爆数显表I电流4～20mA T 热电偶输入R 热电阻0无输出输出I电流4～20mA 供电方式D安全栅供电（DC24V）热电阻、热电偶输入时需在订货时注明分度号、量程2.仪表接线65注：变送输出若不接负载时，请将端子短接。
输入12348765输出电源+--++-安全栅变送输出接二次表或D C S 系统7856热电阻热电偶变送器1233113ZK B 6型75安全栅二次表或D C S 系统警告！！本仪表壳体是密封式结构，当完成接线后，务必将盖仔细并均匀拧紧，使仪表内外隔绝。
轴承振动监测仪
HZ-6双通道轴承振动监测仪产品说明:上海航振仪器仪表有限公司生产的HZ-6型双通道轴承振动监视仪是一种精密的绝对振动测量仪器,配接HZ-892振动速度传感器，对旋转机械的绝对振动速度和振动位移进行长期监测，可以监测旋转机械的垂直、水平方向的振动速度和振动位移，振动烈度值或振动幅值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，并有报警、危险继电器输出，保护机器安全可靠运行。
主要功能汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。
功能说明：1. 显示功能振动测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能当振动超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：传感器输入：HZ-892振动速度传感器，灵敏度：20mV/mm/S，频响：5～1000Hz2. 显示方式：3位数码管显示，准确度:±0.5％3. 测量范围：0~500μm（峰-峰振幅值）；0~50.0mm/s（有效速度值）；4. 电流输出：4～20mA或0～10mA,负载≦500Ω5. 报警接点容量：AC220V/3A，DC28V/3A6. 工作环境: 温度：0～55℃相对湿度：≤95%7. 工作电源：交流220V AC±10% 50Hz 功耗≤10W8. 安装方式: 盘式9. 整机尺寸：160（宽）×80（高）×225（长）mm。
正泰仪表 6系列指针式模拟电表 数据表
单位：mm
59
80 7.5 21.5
100
4 接线方式
● 44C2-A.V接线图
2×M4
49.5
14.5
68
● 44L1-A.V接线图
直接接入的电流表 经外附分流器接入的电流表 直接接入的电压表 经电压互感器接入的电压表
直接接入的电压表 经外附定值电阻接入的电压表 直接接入的电流表 经电流互感器接入的电流表
直接接入0.5A~50A 经电流互感器接入5A～10kA/5A或1A
45Hz~55Hz、45Hz~65Hz、55Hz~65Hz 额定电压100V、220V、380V
100V、220V、380V、380V~380kV/100V 5A、5A~10kA/5A
0.5（超前）~1~0.5（滞后） 100V 5A、220V 5A、380V 5A
直接接入
经电压、电流互感器接入
直接接入
经电压、电流互感器接入
74 >> 精准计量 智慧物联
直接接入
经电压、电流互感器接入
直接接入
经电压、电流互感器接入
44 系列指针式模拟电表
1 主要功能及特点
● 44系列仪表由测量线路、测量机构、指示装置构成，采用磁电系内磁式结构。全透明有机玻璃 窗口及印刷刻度盘，整体美观大方，视域开阔
100V、220V、380V、380V~380kV/100V 5A、5A~10kA/5A
0.5（超前）~1~0.5（滞后） 100V 5A、220V 5A、380V 5A
准确度等级 1.5级 1.5级 1.5级 1.5级 1.0级 2.5级 2.5级
3 外形尺寸
产品型号 44L1、44C2
44L1、44C2外形尺寸图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C Z-6系列数显振动表
CZ-6型数显振动表
CZ-6型数显振动测量仪是一种便携式测振仪器，它
由SZ-6型速度传感器和具有峰值检波功能的液晶数字表
组成，能直接显示被测机械振动的位移振幅峰——峰值。
具
有体积小、功耗低、工作稳定可靠、读数直观、示值精确
等优点。
适合现场流动性对设备的振动检测。
技术指标
■测量范围：0~200μm(P—P)；
■频率范围：14 Hz~200Hz；
■系统线性误差：±2%；
■测量方向：垂直或水平；
■使用电源：6F22型9V电池一节；
■使用环境：温度0~50℃；相对湿度：＜85％；
■外形尺寸及重量
振动表：162×87×30（mm3）重约200克；
传感器：φ35×78（mm3）重约200克。
————————————————————————————————————————————————————————
CZ-6c型数显振动表
CZ-6c数显振动表是由压电式加速度传感器和数字显
示电路组成的一体化袖珍型、手持式测振仪表。
具有测量
数据保持，自动关机等多钟功能。
本仪表适用于测量各种
旋转机械的加速度、速度和位移。
主要特点
■内配压电传感器构成完整的测量系统；
■有电池电压偏低指示功能，以确保测量精度。
■无信号输入约30秒，该机能自动关机。
■测量数据保持1分钟。
技术参数
■三位半数字液晶显示；
■测量范围
加速度（半峰值）：0.1~199.9m/s2；
速度（有效值）：0.1~199.9m/s；
位移（峰-峰值）：0~1999μm；■频率响应
加速度：10Hz~1000Hz；
速度：10Hz~500Hz；
位移：10Hz~500Hz；■系统线性误差：±2%；
■测量方向：垂直或水平；
■电源：6F22 9V叠层电池；
■使用环境：温度0~50℃；相对湿度≤95%；■外形尺寸：185×68×30（mm3）；
■重量：约280克。
