q2-8型汽车起重机液压系统工作原理
q2-8型汽车起重机液压系统工作原理
Q2-8型汽车起重机液压系统主要由液压泵、液压油箱、液压电磁阀、液压缸、油管等组成。
其工作原理如下：
1.液压泵通过机械驱动产生液压能，将液体油从液压油箱中吸入，并通过高压油管输送到液压电磁阀处。
2.液压电磁阀控制油液的流动，根据操作人员的信号来控制起重机的起升、伸缩、转动等动作。
当需要进行起升时，液压电磁阀开启使油液进入起重机的液压缸，使活塞上升；当需要进行伸缩时，液压电磁阀关闭使油液进入液压缸另一端的缸腔，使活塞伸出；当需要进行转动时，液压电磁阀开启或关闭使油液通过不同的通道来控制旋转方向和速度。
3.液压缸根据液压电磁阀的控制进行动作，将液压能转化为机械能，完成起升、伸缩、转动等动作。
4.液体油经过液压缸后流回液压油箱，并通过油滤器和排气口排出空气和杂质，回到液压泵，形成循环。
通过上述步骤，Q2-8型汽车起重机液压系统实现了起重机的各项动作控制，并且具有高效、稳定、可靠的工作性能。

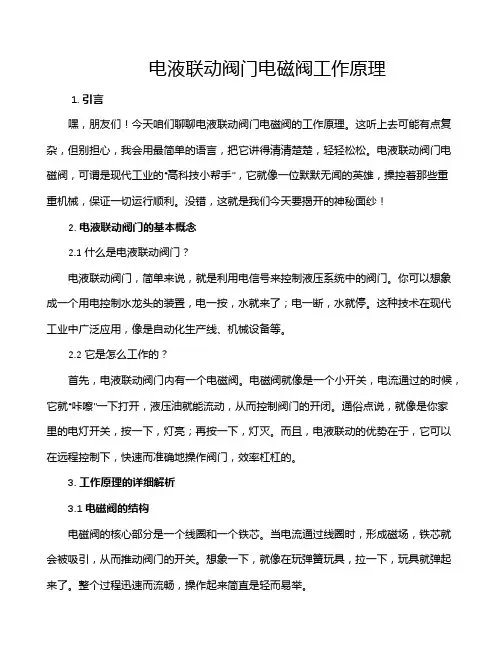

电液联动阀门电磁阀工作原理
电液联动阀门电磁阀工作原理1. 引言嘿，朋友们！今天咱们聊聊电液联动阀门电磁阀的工作原理。
这听上去可能有点复杂，但别担心，我会用最简单的语言，把它讲得清清楚楚，轻轻松松。
电液联动阀门电磁阀，可谓是现代工业的“高科技小帮手”，它就像一位默默无闻的英雄，操控着那些重重机械，保证一切运行顺利。
没错，这就是我们今天要揭开的神秘面纱！2. 电液联动阀门的基本概念2.1 什么是电液联动阀门？电液联动阀门，简单来说，就是利用电信号来控制液压系统中的阀门。
你可以想象成一个用电控制水龙头的装置，电一按，水就来了；电一断，水就停。
这种技术在现代工业中广泛应用，像是自动化生产线、机械设备等。
2.2 它是怎么工作的？首先，电液联动阀门内有一个电磁阀。
电磁阀就像是一个小开关，电流通过的时候，它就“咔嚓”一下打开，液压油就能流动，从而控制阀门的开闭。
通俗点说，就像是你家里的电灯开关，按一下，灯亮；再按一下，灯灭。
而且，电液联动的优势在于，它可以在远程控制下，快速而准确地操作阀门，效率杠杠的。
3. 工作原理的详细解析3.1 电磁阀的结构电磁阀的核心部分是一个线圈和一个铁芯。
当电流通过线圈时，形成磁场，铁芯就会被吸引，从而推动阀门的开关。
想象一下，就像在玩弹簧玩具，拉一下，玩具就弹起来了。
整个过程迅速而流畅，操作起来简直是轻而易举。
3.2 液压系统的配合当然，光有电磁阀还不够，液压系统也是必不可少的。
液压油通过管道输送到阀门，这就像是水通过管道流入你的水龙头。
当电磁阀打开后，液压油顺利流入，推动阀门打开；当阀门关闭时，液压油就被挡住，阀门也随之关上。
这样的配合，让整个系统运转如飞，简直是“千军万马”的气势。
4. 实际应用场景4.1 工业生产中的应用电液联动阀门电磁阀在工业生产中可是大显身手的，尤其是在自动化设备中。
比如，某个大型制造厂，机器在高速运转，突然需要停下，电液联动阀门的反应速度绝对让你刮目相看，几乎是“眨眼”的功夫，机器就能平稳停止，避免了不必要的事故。
液压电磁阀原理
液压电磁阀原理
液压电磁阀是一种控制流体的阀门，它使用电磁力来控制阀门的开启和关闭。
其工作原理基于液压力的传递和电磁力的作用。
液压电磁阀主要由阀体、阀芯、电磁线圈和弹簧等部分组成。
当电磁线圈通电时，产生的电磁力作用在阀芯上，使其移动。
阀芯的运动会改变液压流体的通道，从而改变流体的流量或流向。
当电磁线圈断电时，由于弹簧的作用力，阀芯回到初始位置，恢复原来的通道状态。
液压电磁阀的工作原理可以简述如下：
1. 通电：当电磁线圈通电时，产生的电磁力作用在阀芯上，克服弹簧力，使阀芯移动。
2. 阀芯移动：阀芯的移动改变了液压流体的通道，控制流体的流量或流向。
3. 流体控制：通过改变液压流体的通道，液压电磁阀控制流体的流量或流向来实现不同的控制要求。
4. 断电：当电磁线圈断电时，由于弹簧的作用力，阀芯回到初始位置，恢复原来的通道状态。
液压电磁阀广泛应用于工业自动化控制系统中，常见的应用场景包括液压系统、气动系统、工业机械等。
通过控制液压电磁阀的通电状态，可以实现对流体的精确控制，提高自动化生产的效率和可靠性。
液压机电磁阀工作原理
液压机电磁阀工作原理
液压机电磁阀是一种通过电磁操控液压油路的设备，它的工作原理如下：
1. 结构：液压机电磁阀由电磁铁、阀体和阀芯组成。
电磁铁通电后产生磁力，使阀体的阀芯发生位移，从而改变液压流动路径。
2. 工作过程：
(1) 停止状态：当电磁铁断电时，阀体中的弹簧将阀芯推向
初始位置，液压流经一个位于阀芯上游的通道，阀芯封堵住了与下游液压系统相通的通道，阻断了液压流的流动。
(2) 开启状态：当电磁铁通电时，产生磁力使得阀体中的阀
芯被拉向电磁铁，通道被打开，磁力与弹簧力平衡，允许液压流经通道，使下游液压系统工作。
3. 控制方式：
(1) 单稳态控制方式：控制电磁铁是否通电以控制阀芯的位移，从而控制液压流的开关状态。
(2) 双稳态控制方式：电磁铁通过磁力保持阀芯的位置，只
有断电瞬间才会改变阀芯的位置，从而改变液压流的通道状态。
(3) 持续控制方式：通过调整电磁铁的电流大小来控制阀芯
的位移，进而控制液压流的流量大小。
液压机电磁阀的工作原理基于电磁铁的磁力作用和阀体与阀芯的相对位移，通过控制电磁铁的通电和断电来改变液压流的通道状态，从而实现液压系统的控制。
电控液压原理
电控液压原理电控液压系统是一种利用电磁阀控制液压执行元件的工作的系统。
它通过电磁阀的开关控制液压油的流动方向和流量，从而实现对液压执行元件的控制。
在电控液压系统中，电磁阀起着至关重要的作用，它们通过接收控制信号，控制液压油的流动，实现对液压执行元件的控制。
电控液压系统的工作原理主要包括以下几个方面，首先，通过控制电磁阀的开关状态，改变液压油的流动方向。
当电磁阀通电时，其内部的电磁铁产生磁场，使得阀芯移动，改变液压油的流动通道，从而改变液压执行元件的运动方向。
其次，通过控制电磁阀的通断频率，调节液压油的流量。
电磁阀的通断频率决定了液压油的流动时间，从而控制了液压执行元件的速度。
最后，通过控制电磁阀的开关逻辑，实现对液压系统的复杂控制。
通过合理的电磁阀组合和控制逻辑设计，可以实现液压系统的自动化、精密化控制。
在实际应用中，电控液压系统具有许多优点。
首先，它具有灵活性强，可以通过改变电磁阀的控制信号，实现对液压系统的多种控制方式。
其次，它具有响应速度快，可以实现对液压执行元件的快速、精准控制。
此外，电控液压系统还具有节能、环保等优点，可以实现对液压系统能源的有效利用。
然而，电控液压系统也存在一些局限性。
首先，它对电源的要求较高，需要稳定的电压和电流供应。
其次，电磁阀的可靠性和寿命也会影响整个系统的稳定性和可靠性。
因此，在设计和应用电控液压系统时，需要综合考虑这些因素，合理选择电磁阀和控制策略，确保系统的稳定性和可靠性。
总的来说，电控液压系统是一种应用广泛、控制灵活的液压系统。
通过合理的设计和应用，可以实现对液压执行元件的精密控制，满足各种复杂工况下的控制要求。
随着科技的不断进步，电控液压系统将会在各个领域得到更广泛的应用和发展。
ATOS电磁阀液压阀SDHI-0711-23的工作原理
ATOS电磁阀液压阀SDHI-0711-23的工作原理ATOS电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，zui常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
ATOS电磁阀的工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
ATOS电磁阀的安装注意1、安装时应注意阀体上箭头应与介质流向一致。
不可装在有直接滴水或溅水的地方。
电磁阀应垂直向上安装；2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作；3、电磁阀安装后，管道中不得有反向压差。
并需通电数次，使之适温后方可正式投入使用；4、电磁阀安装前应彻底清洗管道。
通入的介质应无杂质。
阀前装过滤器；5、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
ATOS电磁阀的密封材料电磁阀的密封材料目前有三种zui常用的。
NBR 丁晴橡胶（nitrile butadiene rubber）由丁二烯和丙烯腈经乳液聚合法制得的，订腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。
其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低。
此外，它还具有良好的耐水性、气密性及优良的粘结性能。
广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。
液压电磁阀原理结构要点
液压电磁阀原理结构要点液压电磁阀是一种通过电磁力控制液压系统中液体流动的元件。
它由阀体、螺线管和机械弹簧等组成。
液压电磁阀的工作原理是依靠电磁力控制阀体的开启和关闭，从而控制液体的流动。
下面详细介绍液压电磁阀的原理和结构要点。
1.电磁工作原理：液压电磁阀的螺线管由电流流过时会产生电磁力，这个电磁力作用在阀体上，使阀体开启或关闭。
当电流施加在螺线管上时，螺线管内的线圈产生磁场，反向作用在阀芯上，克服了回弹强度和液压力的作用，使阀芯移动，当阀芯移动到一定位置时，阀芯的弹簧力超过电磁铁的吸力，阀芯关闭，停止液体流动。
2.液压工作原理：液压电磁阀通过液体的流动来控制阀门的开启和关闭。
当液压系统通电情况下，电磁阀的阀芯受到电磁力的作用而开启，液体从进口流入阀体，由于阀体内流通道的存在，液体流经阀体被导向到要进行控制的执行机构，此时执行机构实现动作。
当液压系统断电时，液压电磁阀的阀芯受到弹簧的作用而关闭，阻塞流通道，使液体无法流动。
1.阀体：液压电磁阀的阀体是整个电磁阀的外壳，承担着支撑和固定阀的功能，同时也是液体的流通通道。
阀体通常由铸铁或钢材制成，具有较高的强度和耐压性。
2.阀芯：液压电磁阀的阀芯是控制液体流动的关键部分。
阀芯是一个可以在阀体内移动的部件，它通过电磁力和机械弹簧的作用，实现阀的开启和关闭。
阀芯通常由不锈钢或硬质合金材料制成，具有较好的耐磨和耐腐蚀性能。
3.螺线管：液压电磁阀的螺线管是将电能转化为电磁力的关键组件。
螺线管通常由导电线圈绕制而成，它能使阀体的阀芯受到电磁力的作用，从而实现开启或关闭。
螺线管通常由绝缘耐热材料包覆，具有良好的绝缘和耐热性能。
另外，液压电磁阀还包括导通孔、外壳、密封圈、弹簧和调节螺钉等部件。
导通孔是控制液体流动的通道，外壳起到固定、支撑和保护阀体的作用，密封圈用于密封液体流动通道，弹簧用于实现阀芯的复位和关闭，调节螺钉用于调节阀体的灵敏度和动作速度。
总之，液压电磁阀的工作原理是通过电磁力控制阀体的开启和关闭，从而实现液体的流动控制。
液压电磁阀工作原理
液压电磁阀工作原理
液压电磁阀是一种常用的控制元件，它通过控制电磁信号的开闭来调节液压系统中液体的流动方向、流量和压力等参数。
其工作原理如下：
1. 结构组成：液压电磁阀由一个电磁铁和一个阀芯组成。
电磁铁由铁芯、线圈和阀座组成。
阀芯则由阀芯活塞、弹簧和阀芯座组成。
2. 工作原理：当电磁铁通电时，线圈中产生的电磁力使铁芯吸引，将阀芯向上提起。
此时，阀芯活塞与阀座分离，液体便可以通过阀芯座的通道流动。
这种状态被称为开启状态。
3. 关闭状态：当电磁铁断电时，线圈中不再有电流通过，电磁力消失，弹簧的作用力使阀芯下压。
阀芯与阀座紧密接触，通道封闭，液体停止流动。
4. 控制方式：液压电磁阀的控制方式一般有两种，即直接控制和先导控制。
直接控制中，电磁铁直接接通或切断液压油路；先导控制中，电磁铁的工作会改变先导阀的工作状态，进而控制主阀芯的位置，实现液体的流动控制。
总之，液压电磁阀的工作原理是通过控制电磁铁的通电和断电来控制阀芯的位置，从而实现对液体流动的调节。
根据控制方式的不同，液压电磁阀可具有较高的控制精度和可靠性，在液压系统中起到重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压电磁阀工作原理
液压电磁阀是一种常用的控制元件，它的工作原理是利用电磁力控制液压系统的流量和压力。
液压电磁阀由电磁铁和阀体两部分组成，电磁铁通过电流控制阀体的开关，从而控制液压系统的流量和压力。
液压电磁阀的工作原理可以分为两个部分：电磁部分和液压部分。
电磁部分是指电磁铁的工作原理，液压部分是指阀体的工作原理。
电磁部分的工作原理是：当电磁铁通电时，电流会产生磁场，这个磁场会吸引阀体上的铁芯，使阀体打开或关闭。
当电磁铁断电时，铁芯会回到原来的位置，阀体也会回到原来的状态。
液压部分的工作原理是：当阀体打开时，液体可以通过阀体流动，从而控制液压系统的流量和压力。
当阀体关闭时，液体无法通过阀体流动，从而停止液压系统的流量和压力。
液压电磁阀的工作原理非常简单，但是它在液压系统中的作用非常重要。
液压电磁阀可以控制液压系统的流量和压力，从而实现液压系统的自动化控制。
液压电磁阀广泛应用于机械、冶金、石油、化工、航空、航天等领域。
