红帆NT1+说明书-第一章
第一章产品综述本章介绍了北京惟帆通讯设备有限公司生产的ISDN智能网络终端设备KMNT1+的基本功能特点和应用范围，并列举了部分应用配置实例。
通过本章，可以知道ISDN网络终端的基本概念及KMNT1+的使用方法。
1．1网络终端的概念ISDN（Integrated Services Digital Network综合业务数字网）是替代现有模拟通信的高速数字通信网络。
现有模拟终端设备（如模拟话机、G3类传真机等）或数字终端设备（如ISDN数字话机、G4类传真机等）必须通过网络终端设备接入ISDN，但电话线路不用改造。
网络终端NT1用于提供ISDN的标准接口（S/T口），标准终端设备（TE1）通过/T口直接接入ISDN，而非标准终端设备（TE2）必须通过ISDN终端适配器（TA）及NT1才能接入ISDN。
目前，Internet的飞速发展赋予了ISDN新的生命力。
在现有阶段，用ISDN为用户提供一种数字的基本速率接入方式是比较可行的。
传统的ISDN用户/网络接口模式是NT1加上TA，这样既显得累赘又要增加额外的投资。
为此，北京惟帆通讯设备有限公司开发一种全新的ISDN 智能网络终端—KMNT1+。
它具有NT1的全部功能，能够连接标准的ISDN终端设备如ISDN数字电话机、ISDN PC卡等，又带有两个模拟电话接口，可以连接模拟电话机、G3类传真机、MODEM等设备。
实现了模拟通信到数字通信的平滑过渡，用户可以继续使用原有的通信设备又能享有ISDN“一线通”所带来的便利。
如图1.1所示KMNT1+应用示意。
图1.1 KMNT1+应用示意图1．2 KMNT1+功能与特点KMNT1+是一种高性能、便于使用的ISDN网络终端设备。
一般情况下，KMNT1+在安装、使用、操作上比较简便，且KMNT1+能够满足多种多样的数据和语音通信要求。
如图1.2所示KMNT1+功能应用示意。
图1.2 KMNT1+功能应用示意KMNT1+主要功能与特点如下：1．具有ISDN 2B + D 接入U接口；2．具有两个标准的ISDN数字接口（S口）和两个模拟电话机接口（R 口）；3．U接口具有两种激活启动模式：冷启动和热启动；4．S接口具有两种工作模式：固定定时和自适应定时；5．两个模拟口能够相互转接；6．两个模拟口能够内部通话；7．支持本地供电和局供电，可自动切换；8．本地断电的情况下保证一路模拟电话的通话功能；9．模拟口支持多用户号、子地址和高层一致性；10．局供电时最大功耗小于1300毫瓦，休眠状态最大功耗小于200毫瓦；11．两个模拟口支持FSK主叫号码显示功能。

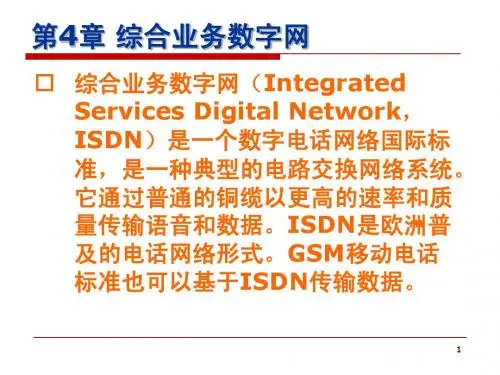

第4章 综合业务数字网
3. 接入ISDN的物理结构 1.终端设备（TE） 指利用ISDN传输信息的用户设备， 如计算机、电话传真机或电视会议 机、数字电话等。 TE有两类。
30
4.1.2 ISDN的网络结构及用户终端
3. 接入ISDN的物理结构 1）1类终端设备（TE1）。TE1又 叫做ISDN标准终端设备。它是符 合ISDN接口标准的用户设备。如 数字电话机和四类传真机。 2）2类终端设备（TE2）。TE2又 叫做非ISDN标准终端设备。是不 符合ISDN接口标准的用户设备。
4.1.2 ISDN的网络结构及用户终端
1. ISDN基本网络结构 ISDN的全部信令都采用 公共信道信令方式，因此 在用户--网络接口及网络 内部都存在单独的信令信 道，和用户信息信道完全 分开。
27
4.1.2 ISDN的网络结构及用户终端
2. 用户端接入ISDN的方式
用户线接入方式从速率和用户配置 上划分共有五类:
32
4.1.2 ISDN的网络结构及用户终端
3. 接入ISDN的物理结构 4.T接口 T接口也是八线接口。T接口连接 客户端NT2交换设备和本地回路终 结设备（NT1）。T接口与S接口 的功能一致，只是位置不同。
33
4.1.2 ISDN的网络结构及用户终端
1
第4章 综合业务数字网
因为ISDN是全部数字化的电路，所 以它能够提供稳定的数据服务和连接 速度，不像模拟线路那样对干扰比较 明显。在数字线路上更容易开展更多 的模拟线路无法或者比较困难保证质 量的数字信息业务。例如除了基本的 打电话功能之外，还能提供视频、图 像、远距教学与数据服务。ISDN需 要一条全数字化的网络用来承载数字 信号（只有0和1这两种状态），与 普通模拟电话最大的区别就在这里。

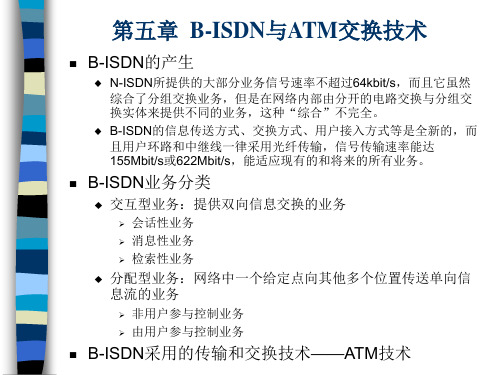

第5章 ATM交换与B-ISDN
B-ISDN的分层模型及功能
ATM层（ATM Layer）
信元的复用与分路
在发送侧把由不同的VCI与/或VPI值标识的不同连接的 信元复用成单一的信元流，在接收侧进行分路。 当信元从一条物理链路交换到另一条链路时，若在一个 ATM交换单元之内或包含交叉连接时，需要做翻译，以 实现ATM交换的路由选择。 发送侧把信头加在信息上，在接收侧去掉信头，并把净 荷送往AAL层。 在用户-网络接口上执行流量控制机制。
ATM
TC 物理层 PM
B-ISDN的分层模型及功能
物理层（Physical Layer）
物理媒体子层（PM：Physical Medium Sublayer）
在物理媒体上正确地发送和接收数据比特，承担线路编码、 光电转换和比特定时等功能。
传输会聚子层（TC：Transmission Convergence Sublayer）
AAL层可以将不同特性的业务转化为相同格式的 信元，以满足ATM网络适应宽带业务的需求。
B-ISDN的分层模型及功能
AAL业务的分类是按照源和终端的定时关系、比特 率和连接方式来确定的，四类电信业务：
A类业务：面向连接的恒定速率业务，需要双方有定时关 系，如语音和普通图像业务。 B类业务：面向连接的可变速率业务，需要双方有定时关 系，如经压缩的分组化图像业务。 C类业务：面向连接的可变速率业务，不需要双方有定时 关系，如分组交换网中的虚电路业务。 D类业务：无连接的可变速率业务，不需要双方有定时关 系，如分组交换网中的数据报业务。
宽带ATM交换
ATM交换的基本原理
ISDN 配置详解
ISDN配置详解2010年02月19日下午 03:24一、基本配置在下面的例子中基本速率端口（BRI）端口被配置为IP路由，并封装PPP协议，采用CHAP做认证。
为了你参考方便，下一节提供了一个配置的例子“Example ISDN Configuration”，你在看这一节的时候也许会需要参考下节的例子。
按照下面的步骤配置你路由器的单/双B信道基本的ISDN PPP连接，用你需要的地址和主机名替换来配置你的网络：步骤1：进入特权命令状态步骤2：进入全局配置模式，输入本路由器的机器名，目标路由器（数据报发送的目的路由器）的主机名以及CHAP连接所需的口令。
目标机器的用户名和密码是区分大小写的，并且必须完全匹配（也许目标机器不一定是一个思科路由器）。
步骤3：输入isdn swith-type 命令来配置ISDN交换类型（比如basic-5ess，basic-dms100，or basic-ni1），如表4-1所示有ISDN交换类型列表。
步骤4：配置局域网接口的ip地址和子网掩码。
步骤5：配置基本速率接口的ip地址和子网掩码。
步骤6：如果你使用了Basic NI1 或者 DMS-100交换类型，则需要一个服务描述符（SPID），输入SPID并选择本地目录号（LDN），SPID和LDN由ISDN 服务提供者来设定。
SPID一个用来描述服务的数字。
AT&5ESS服务等点对点的连接不需要SPID.LDN是信道的一个可选的七位电话号码。
步骤7：配置路由器的PPP封装和CHAP认证：步骤8：输入load-threshold或者ppp multilink 命令来建立第二个B信道。
为了满足带宽的要求，输入load-threshold命令来设定ISDN启动值。
这个值决定网络负载值达到什么比例时启动第二条ISDN B信道。
这个值的范围是1-255，（100%）。
下面这个例子中，设定值为128，意思说当第一B信道的带宽负载达到50%（128相当于255的50%）时，第二B信道会启动来分带宽负载，同时，你也可以使用多连接PPP（Multilink PPP）来启动第二条ISDN连接。
详细讲述ISDN通信原理技术
详细讲述ISDN通信原理技术 ISDN(Integrated Service Digital NeTwork)中⽂名称是综合业务数字⽹,ISDN 是基于电路交换的数字化数据服务.ISDN 本来是⽤来提供增强的语⾳和数据服务的. 近年来ISDN主要⽤在以下三个⽅⾯： 1)为家庭⽤户提供⾼速因特⽹服务. 2)⽤做⼤规模拨号访问服务器的终端电路. 3)拨号备份. 42.1.1 ISDN与PSTN ISDN和PSTN 相⽐都使⽤⼀对铜电话线作为传输介质，整个传输过程中PSTN使⽤PCM 进⾏数字/模拟信号的转换，这种⽅式将引⼊⼤量的杂⾳⼲扰.同时这样的⽅式只能使⽤异步传输，并且拨号过程相当的复杂和缓慢. 相对于 PSTN，ISDN 使⽤ D 信道的 q921/q931 ⽅式可以快速的建⽴连接，同时由于采⽤数字链路，信号受⼲扰影响⼩，同时可以使⽤同步双⼯通讯，加⼤了链路带宽，并且同时将数据语⾳和视频等多种服务整合在⼀条线路之上. 42.1.2 ISDN信道 ISDN ⼀共有三种基本信道： D信道：这是⼀个信令信道，⽤于带外信令传输，同时承载控制消息，例如呼叫的建⽴和拆除，D 信道在 2 层的典型使⽤为 LAPD. D信道的带宽根据标准的不同有 16kbit/s 和 64kbit/s两种。
H信道：H信道⼀共有4种，运⾏速率分别为384kbit/s、1.472Mbit/s、1.536Mbit/s和1.920Mbit/s，通常⽤于⾼带宽数据传输。
B信道：⽤于数据传输，它使⽤数字信令第0级(DS0)速率(64kbit/s)，可⽤于电路交换也可以⽤于分组交换⽹络.根据D信道的信令，B信道可以提供附加服务。
42.1.3 ISDN服务和信道化T1/E1 ISDN 有两种服务级别分别为:基本速率接⼝BRI和基群速率接⼝PRI. ISDN基本速率接⼝(BRI)线路最⼤能提供128kbs的速率.⼀个ISDN BRI信道包含⼀个或两个称为B信道的数据信道，每个B信道的速率为56KBS或64KBS.只有⼀个B信道的BRI服务称为1B+DBRI.两个B信道的 BRI服务称为2B+D 服务.每个B信道通常赋予⼀个唯⼀的⽬录号(directorynumber)，简称DN.⽬录号类似于电话号码，是⽤来拨⼊BRI信道的.两个B信道也可共享⼀个⽬录号.这种共享⽬录号的服务也被称为狩猎组，因为第⼀个到来的呼叫连接到第⼀个B 信道，第⼆个到来的呼叫连接到第⼆个B信道.每个B信道可以只提供数据服务或语⾳服务中的⼀种，也可同时提供两种服务. ISDNBRI 的任⼀个 B 信道也被赋予⼀个 SPID(ServiceProfileIdentifier).当 ISDN 端⽤户服务初始同步到 ISDN交换机时要使⽤SPID.本章后续部分的流程分析将说明SPID是怎样送到ISDN交换机的. 例如，⼀个由两个B信道组成，只有数据传输能⼒的BRI线路可被赋予以下参数： B信道号 DN SPID 传输能⼒ 1 9148313510 91483135100101 数据 2 9148313511 91483135110101 数据 ⼀个ISDNBRI线路也可包括⼀个16KBS的信令信道称为D线路.D信道是⽤来使⽤户和ISDN 交换机同步，同时也⽤来建⽴和折除呼叫.ISDNBRI信道的D信道在⼀些应⽤中也可被⽤来传输X.25的数据包.这种类型的BRI服务常称为0B+DBRI. ISDN 主速率接⼝(PRI)是在 T1 线路上传输的.⼀个 PRI 信道包含 23 个速率为 56kbs 或64kbs 信道.每个 B信道既可只提供数据或语⾳服务，也可同时提供两种服务.⼀个 PRI 信道也包含⼀个 64kbs 的称为 D 信道的信令通道.D信道是⽤来保持⽤户和ISDN交换机同步的，同时也⽤来建⽴和拆除呼叫. 不同于BRI，PRI中的所有B信道共享同⼀个⽬录号，这意味着所有进⼊PRI 的呼叫将被放到第⼀个可⽤的B信道上.ISDNPRI线路没有 SPID. 信道化T1/E1 信道化 T1 多路复⽤⼀条线路来逻辑地在同⼀条物理介质上创建多条信道.虽然这看似有多条物理线路，实际上只有⼀条.创建逻辑信道的⽅法有很多，时分多路复⽤(TimeDivisionMultiplexing，TDM)和频分多路复⽤(FrequencyDivisionMultiplexing，FDM)是其中两个例⼦.TDM 是通过将信道划分为时间⽚来⼯作的.这种多路复⽤技术对于数字信号⽽⾔⼯作得很好.ISDN 使⽤了⼀种称为脉冲码调制(PulseCodeModulation，PCM)的⽅法来代表⼀个线路上的多个信道的.PCM 由 ITU-TI.431 定义，在物理线路上创建时隙，每个时隙⽤来为其信道代表数据. 42.1.4 ISDN层次结构 ISDN ⼀共分为 4层： C-plane：控制层⾯主要管理⽤户-⽹络接⼝(UNI)，负责建⽴和取消呼叫 U-plane：⽤户层⾯管理B 信道传送的⽤户⽹络数据 T-plane：传输层⾯ M-plane：管理层⾯ ISDN 层次结构涵盖了 OSI 模型中的 1~3 层: 第⼀层：定义了终端设备(TE)和⽹络终端(NT)之间的物理连接.第⼆层：描述 LAPD 提供了在物理链路上进⾏⽆错通信的⽅法.第三层：定义了初始呼叫和终⽌呼叫的信令信号. 42.1.5 ISDN参考点和BRI功能组 关于ISDN，ITU-T定义了 3个不同系列的协议标准 Q-系列协议规定了设备间交换和信令协议，⽰例包括： -- Q.921 ISDN ⽤户-⽹络接⼝-数据链路层规范. -- Q.931 ⽤于基本呼叫控制的ISDN⽤户-⽹络接⼝⽹络层规范. I-系列协议⽤于定义与ISDN有关的概念和接⼝(UNI/NNI).⽰例包括： -- I. 430 基本⽤户-⽹络接⼝-物理层规范. -- I. 431 主速率⽤户-⽹络接⼝-物理层规范. E-系列协议描述⽹络的整体运作情况，电话服务，服务运⾏情况，⽰例包括： -- E.164 对ISDN时代的规划进⾏编号. -- E.172 ISDN时代的呼叫路由. RI可以包括很多功能的设备，故我们将这些设备称为功能组： TE1 指与ISDN⽹络兼容的设备，例如ISDN数字电话，带ISDN 接⼝的路由器 TE2 指与ISDN⽹络不兼容的设备，例如传统模拟电话，不带ISDN接⼝的路由器 TA 终端适配器，能够将⾮ISDN 设备连接到ISDN⽹络中 NT1 将4 线ISDN⽤户线连接到传统的2线本地环路设备上 NT2 指引去往和来⾃不同⽤户设备和NT1的流量，NT2是执⾏交换和汇聚功能的智能设备 LT 线路终端，电话公司连接⽤户室内设备(CPE)的部分 ET 交换终端，在ISDN交换中使⽤⽤户线路卡的地⽅，它是2层LAPD 终结的地⽅ LE 本地交换，在中⼼局(CO)放置ISDN 交换机的地⽅，LE执⾏ISDN协议. ISDN-BRI参考点定义如下： U⽤户参考点⽤户参考点位于NT1和LT之间 T 终端参考点位于NT1和NT2之间，在没有NT2设备时位于NT1和 TE1或TA之间 S 系统参考点位于TA 和NT2 或者TE1 和NT2之间 V 参考点位于LT 和ET之间 R 速率参考点位于TA 和TE2 之间 在很多情况下S/T参考点因为性能相同⽽被放在⼀起，统称为S/T接⼝.此时UNI通常被叫做S/T参考点，同时由于在亚洲和欧洲 NT1 放置在服务提供商的 CO 故 S/T 接⼝⾮常常见.U 接⼝在北美⽐较常见，为这些国家⽣产的路由器内置⼀个U接⼝， NT1设备能够把4线的S/T接⼝转换为两线的U 接⼝.通常使⽤FDM和回⾳取消技术.S/T和 U接⼝在屋⾥上都使⽤RJ45标准，针脚定义如下： 部分销售到北美地区的路由器带有 U 接⼝，但是请注意将⼀个 S/T 接⼝的路由器错误的接⼊到⼀个 U接⼝会导致设备永久的损坏.通常的连接⽅式如下图： 左图为Cisco 1003路由器⽤⼀个S/T接⼝连接NT1，NT1使⽤⼀条本地环路连接到Adtran550 WAN 仿真模拟 ISDN 交换机.右图中为⼀台销往北美地区的⽀持 U 接⼝的 Cisco2620 路由器和 ISDN 交换机之间的直接连接： ISDN-PRI 使⽤租⽤的 T1/E1 线路传输，需要⼀个信道服务单元/数据服务单元(CSU/DSU)来连接路由器，TE和运营商⽹络，CSU/DSU 通常集成在路由器中，其连接⽅式和参考点见下图： PRI 接⼝还有其他的属性，⾸先它可以⽀持23个 POTS或者 ISDN BRI的呼叫，并⽀持单号码的混合拨号接⼊.其中D信道⽤于识别数字/模拟呼叫.。
DN06 广域网协议原理及配置
故障之一：链路始终不能转为Up状态
PPP验证参数配置不正确
故障之二：物理链路不能转为Up状态
show
interface serial number命令来查看接口状态
X.25协议概述
X.25
DTE DCE
X.25
公共网
DCE
X.25
DTE
X.25 协议是数据终端设备（DTE）和数据电路终接设备（DCE） 之间的接口规程。
encapsulation hdlc
设置存活时间以探寻链路及对端路由器的
工作状况
keepalive time
PPP协议简介
PSTN/ ISDN
接入服务器
PPP 封装
PPP协议是在SLIP的基础上发展起来的 PPP协议是数据链路层协议，位于第二层 物理层可以是同步电路或异步电路
PPP的组成
向分组层通知链路层的状态
X.25的配置
配置X.25工作模式
encapsulation x25 [[ dte|dce ] | [ bfe|cisco-compatible|ddn|ietf ]]
配置X.121地址
x25 address x.121-address
创建协议地址到X.121地址的映射
X.25的虚电路
统计时分复用
SVC(交换虚电路)和PVC(永久虚电路)
一个接口最多可以配置4095条虚电路
X.25的链路层协议LAPB
链路层的主要功能如下：
在DTE和DCE之间有效地传输数据 确保接收器和发送器之间信息的同步 检测和纠正传输中产生的差错
识别并向高层协议报告规程性错误
XDSL工作原理简介
Both symmetric and asymmetric DSL
Very high bit rate Digital Subscriber Line (VDSL)
深圳市共进电子有限公司
15
名词解释
DSLAM（Digital Subscriber Loop Access Multiplexer）：数字用户环路接入 复用器 TCP/IP（Transmission Control Protocol）：传输控制协议 PPP（Point to Point Protocol）：点到点协议 PPPoE（Point to Point Protocol over Ethernet）： PPPoA（Point to Point Protocol over ATM）： 调制和编码 QAM（Quadrature Amplitude Modulation）: 正交幅度调制 FEC（）：前向纠错控制 CRC（Cyclical Redundancy Check）：循环冗余检查 CAP（Carrierless Amplitude & Phase Modulation）：无载波幅度相位调制 DMT（Discrete MultiTone）：离散多音频S STM（Synchronous Transport Module）：同步转移模式 DWMT（Discrete Wavelet MultiTone）：离散小波多音频技术 SLC（Simple Line Code）：简单线路码
2
概述
DSL技术发展历程 由于xDSL技术利用普通的铜质电话线进行 高速数据传输实现代价较小，易于升级， 因而受到了各方面的重视。DSL的类型很多 ，如单线数字用户环路（SDSL），速率适 配的数字用户环路（RADSL），非对 称数 字用户环路（ADSL），高速数字用户环路 （HDSL），超高速数字用户环路（VDSL ）等， 它们一般统称为xDSL技术。
大学因特网接入技术教案
一、教学目标1. 知识目标：（1）掌握因特网接入技术的概念、分类和发展历程；（2）了解各种接入技术的原理、特点和应用场景；（3）熟悉常用接入技术的配置方法和实际操作。
2. 能力目标：（1）具备分析不同场景下因特网接入需求的能力；（2）能够根据实际需求选择合适的接入技术；（3）具备配置和调试接入设备的能力。
3. 素质目标：（1）培养学生严谨、细致、创新的工作态度；（2）提高学生的团队协作和沟通能力；（3）增强学生的信息素养和安全意识。
二、教学内容1. 因特网接入技术概述（1）因特网接入技术的概念和发展历程；（2）因特网接入技术的分类：有线接入、无线接入、混合接入等；（3）接入技术在我国的发展现状和趋势。
2. 常见的有线接入技术（1）PSTN接入：原理、特点、配置方法；（2）ISDN接入：原理、特点、配置方法；（3）ADSL接入：原理、特点、配置方法；（4）DDN专线接入：原理、特点、配置方法；（5）光纤接入：原理、特点、配置方法。
3. 常见的无线接入技术（1）GPRS接入：原理、特点、配置方法；（2）3G/4G/LTE接入：原理、特点、配置方法；（3）Wi-Fi接入：原理、特点、配置方法。
4. 接入技术的配置与调试（1）接入设备的选购与配置；（2）接入网络的测试与调试；（3）故障排除与维护。
三、教学方法1. 讲授法：讲解接入技术的基本原理、特点和应用场景；2. 案例分析法：通过实际案例，让学生了解接入技术的应用和配置方法；3. 实验法：让学生动手操作，熟悉接入设备的配置和调试；4. 讨论法：鼓励学生积极参与课堂讨论，提高学生的思辨能力和表达能力。
四、教学过程1. 导入新课：通过提问的方式，引导学生回顾计算机网络和因特网的相关知识，激发学生的学习兴趣。
2. 讲解接入技术概述，使学生了解接入技术的概念、分类和发展历程。
3. 讲解常见的有线接入技术，如PSTN、ISDN、ADSL、DDN和光纤接入，使学生掌握这些技术的原理、特点和应用场景。
ADSL原理及基础知识
最大 4 km
互联网接入,远程视频会议,交互多媒 1 体，视频点播，网间连接
VDSL
13, 26 or 52 6 or 13
Mbps
Mbps
最大 1.5 km
互联网接入,远程视频会议,交互多媒 1
体晰，电•P视视a频传ge点送播，网间连接，HDTV高清
•6
ADSL技术的基本概
念
ADSL(Asymmetric Digital Subscriber Line )的中文意思是“非对称数字 用户线”。
ADSL的带宽通常指其下行速率。 1M的带宽指1Mbps下行传输速率 通信单位常用B（Byte），1B＝8bit 下载时的100kBps＝800kbps≈1Mbps
•Page
注意
•8
ADSL原理及基础知识
★ ADSL的发展史及其概念 ★ ADSL的网络结构及用户接入 ★ ADSL的复用和调制原理 ★ ADSL信号传输及线路性能 ★ ADSL故障分析及排除 ★ ADSL二代技术简介
•Page
•3
DSL发展历 史 ＊1980年Bell实验室发明了DSL技术。
Joseph Lechleider最早提出了利用铜线传输宽带信号的非对称DSL技术
＊1994 ADSL论坛成立，开始推广ADSL技术
＊1998 ADSL技术进入中国
＊ 21世纪 ADSL成长为最流行的宽带接入技术
•Page
4.每一个ADSL用户都有单独的一条电话线路与ADSL局端相连,数据 传输带宽由每一用户独享
5.ADSL的传输距离3KM-5KM(端局到用户)•Page
•7
ADSL的速率
• 理论速率：上行最高1Mbps，下行最高8Mbps • 实际速率：上行16kbps-1Mbps，下行512kbps-8Mbps
