排泥阀
排泥阀安装控制要点
排泥阀安装控制要点排泥阀安装控制要点（一）：前期准备嘿！咱来唠唠排泥阀安装这事儿。
这排泥阀安装啊，前期准备可不能马虎。
就像我上次给那个小工厂装排泥阀，那叫一个折腾。
我到了现场，好家伙，那地方乱得像个鸡窝似的。
各种工具、材料扔得到处都是。
我就先得找个地儿把我的宝贝工具放好，可不能让它们在这混乱里丢了。
然后就是检查排泥阀的零件，这就好比检查士兵上战场的装备一样。
每个小螺丝、小垫片都得看看有没有损坏或者缺胳膊少腿的。
我拿着那个小螺丝，对着光看啊，就怕有个小裂缝啥的，要是有问题，以后这排泥阀工作起来，那可就麻烦大了，就像战士穿着破了的鞋子打仗，能行吗？在准备阶段，还有个重要的事儿就是测量。
得把安装的位置量准了，差一点儿都不行。
我拿着卷尺，在那比划来比划去，一会儿蹲下，一会儿趴着，就为了量出最准确的数据。
就像裁缝量体裁衣一样，尺寸不对，这衣服穿起来就不合身，排泥阀安装位置不对，那也不能好好干活呀。
排泥阀安装控制要点（二）：基础安装基础安装可太重要啦！这就像是盖房子打地基一样，地基不稳，房子能结实吗？排泥阀也一样。
还是说我上次在小工厂装排泥阀那事儿。
那安装的地面啊，看着还凑合，但是我一踩上去，感觉有点软。
这可不行啊！我就找了个小锤子，这儿敲敲，那儿敲敲，听听声音，看看这地面是不是实心的。
这就跟挑西瓜似的，得敲一敲，听听声儿。
要是地面不实，排泥阀工作的时候晃来晃去，那还不得散架啊？确定地面没问题后，就得把排泥阀的底座放上去了。
放的时候得小心翼翼的，就像放一个宝贝似的。
我和工友两个人，一边喊着“左边高点，右边低点”，一边调整底座的位置。
调整好后，还得用水平仪测一测，看看是不是平的。
这水平仪可真是个好东西，就像我们的眼睛一样，能看出有没有偏差。
要是底座不平，那排泥阀装上去，就像人站在斜坡上，能站得稳吗？肯定得倒啊！排泥阀安装控制要点（三）：阀体安装阀体安装是个精细活儿呢。
就像拼乐高一样，每个部分都得对好喽。
接着说我在小工厂那回。
快开排泥阀原理
快开排泥阀原理今天来聊聊快开排泥阀的原理，这可真是个很实用又有趣的东东呢。
不知道你有没有观察过家里的水龙头，有时候水龙头用久了，会有一些泥沙杂质，那如果排水系统里也有这样的泥沙杂质需要排出呢？这就和快开排泥阀的原理有点联系了。
快开排泥阀啊，简单说就是要能快速地把管道里沉淀的泥沙或者杂物排出去。
它主要靠一种类似活塞运动的原理工作。
你可以把快开排泥阀想象成一个超级智能的小门卫，正常情况下这个门卫是关闭着的，防止管道里的水或者其他介质乱跑。
当需要排泥的时候呢，就好像给这个小门卫下了个命令，这个阀门内部的结构就像小门卫“精神抖擞”地一下子打开了通道。
我还记得我刚开始接触这个东西的时候，看到阀门的构造都懵了。
它里面有很多小部件，函数啊、各种材料之间的搭配啊，啥都有。
但是往简单里想，其实就是利用机械装置来控制开合嘛。
就好比咱家门上的锁，用钥匙控制锁芯（这就类似控制阀门开闭合），只不过快开排泥阀是靠别的一些复杂一点的外部操作，像气动或者液压装置来催动。
说到这里，你可能会问，为什么要设计得这么复杂呢？这就不得不提到它的实际应用场景了。
在污水处理厂就是一个特别实际的例子。
污水里面很多泥沙、杂物，要是普通的阀门慢慢开合，很容易造成堵塞之类的麻烦。
快开排泥阀就不一样了，一下子打开，泥沙杂物就能“冲”出来，就像一群在狭窄走廊的人，突然把门大大打开后蜂拥而出一样。
有意思的是，快开排泥阀在使用的时候也有些要注意的地方。
这个阀门虽然要快速打开，但也不能太猛了，太猛了可能会对管道本身造成一些冲击性的损害，就好比开门用力太猛可能会把门轴扯坏一个道理。
而且在安装快开排泥阀的时候，也要根据不同的管道环境进行精准安装，就像给小门卫找个最合适的“站岗位置”。
我曾经在一个工程案例里看到，如果安装位置不对，即使阀门再好使，也无法很好地完成排泥任务。
快开排泥阀的原理既是简单的机械开合原理，又在实际应用中有许多需要深入考究的地方。
希望我分享的这些能让你对它有进一步的认识，也欢迎你分享你对快开排泥阀原理的理解或者你遇到过的相关问题，咱们一起讨论讨论。
液压快开式排泥阀设备工艺原理
液压快开式排泥阀设备工艺原理液压快开式排泥阀是一种常见的排污阀门，具有排泥效率高、排放量大、操作方便、密封性好等特点。
本文将从设备结构、工艺原理以及常见故障处理等方面对液压快开式排泥阀进行介绍。
设备结构液压快开式排泥阀主要由阀门体、阀杆、阀盘、密封圈、叉齿和阀座等部分组成。
阀门体阀门体是液压快开式排泥阀的主体部分，通常由铸铁或钢板焊接而成。
阀门体上开有进出水管道和排泥孔，在进出水管道的连接处设有法兰，便于与管道连接。
阀门体的内部是排泥阀的执行机构。
阀杆阀杆主要起到开启和关闭阀门的作用，是阀门的核心部件。
阀杆与阀盘相连，当阀杆上升时，阀盘即可升起或下降。
阀杆顶端采用螺纹连接方式，方便拆卸和维修。
阀盘阀盘与阀座密封构成了液压快开式排泥阀的密封部分。
阀盘表面采用多条槽形刮板和斜齿轮锁定，使其密封性更好，不易漏水。
阀盘上还设有翼片，可以随着水流变换角度，起到引流和排泥的作用。
密封圈密封圈常用橡胶制成，用于防止水流从阀座泄漏。
密封圈分为两种：O型和U型，其中O型密封圈适用于低压场合，而U型密封圈适用于中高压场合。
叉齿叉齿是将阀盘与阀杆连接起来的零件。
在阀盘上开有卡槽，叉齿被固定在阀杆上，并插入卡槽内，使阀盘随着阀杆的上升或下降而打开或关闭。
阀座阀座也是液压快开式排泥阀密封的重要部分。
阀座通常由不锈钢材料制成，具有很好的耐腐蚀性和耐磨性。
阀座上通常会有一个锥形结构，与阀盘接触时能够形成有效的密封，防止漏水。
工艺原理液压快开式排泥阀的工作原理是利用液压机械作用，通过快速上升或下降的方式打开或关闭阀门。
在阀门关闭状态下，阀盘与阀座之间形成一个密闭空间。
当需要排泥时，只需要打开阀门，将阀杆顶部的齿轮旋转180度，阀杆即可顺时针旋转，将阀盘向上抬起，形成一条通道。
随着水流的顺畅，污物将会自行流出。
在恢复阀门关闭状态时，只需将阀杆反向旋转即可，阀盘便会顺利下落，阀门即可关闭。
常见故障处理液压快开式排泥阀的常见故障主要有以下几种：泄漏泄漏是排泥阀常见的故障现象。
液动排泥阀工作原理
液动排泥阀工作原理液动排泥阀是一种特殊类型的阀门，主要应用于水处理系统中的排泥工艺。
其工作原理主要基于液动原理，通过液体压力的变化来控制阀门的开启和关闭。
下面将详细介绍液动排泥阀的工作原理。
一、液动排泥阀概述液动排泥阀是一种自动阀门，主要用于水处理系统中的排泥工艺。
它主要由阀体、阀瓣、液压缸、活塞、弹簧等组成。
液动排泥阀一般安装在沉淀池底部，用于排放经过沉淀后的污泥。
二、液动排泥阀工作原理1. 液压缸设计液动排泥阀的核心部件是液压缸。
液压缸由缸体、活塞、活塞杆等组成。
液压缸内部充有液压油，通过活塞和活塞杆将液压油的压力转化为机械能。
2. 液动原理液动排泥阀的工作原理基于液动原理。
当液压油进入液压缸时，活塞受到液压油的推动作用，使活塞杆向外伸出，从而推动阀瓣开启。
当活塞杆完全伸出时，阀瓣完全打开，污泥被排出。
3. 弹簧设计为了使液动排泥阀能够自动关闭，液动排泥阀中设计了弹簧。
当液压油的压力消失时，弹簧会推动活塞杆向内收缩，使阀瓣关闭。
4. 自动控制液动排泥阀的自动控制是通过电磁阀实现的。
电磁阀一般与液压缸连接，根据系统中的液位信号或时间信号控制液压油的通断。
当液位达到一定高度或时间达到设定值时，电磁阀会切断液压油的供应，使活塞杆收缩，阀瓣关闭，停止排泥。
5. 故障处理液动排泥阀在使用过程中可能会出现一些故障，如电磁阀失灵、液压油泄漏等。
为了确保系统的正常运行，一般会设置备用泵或备用电源，以应对突发情况。
同时，定期对液动排泥阀进行检查和维护，确保其正常运行。
三、液动排泥阀的优势1. 自动化程度高：液动排泥阀采用自动控制方式，能够根据系统需求自动开启和关闭，减少了人工操作的麻烦，提高了工作效率。
2. 排泥效果好：液动排泥阀能够将沉淀池底部的污泥顺利排出，减少了污泥在池底的积累，提高了排泥效果。
3. 适用范围广：液动排泥阀适用于各种类型的沉淀池，如平流式、竖流式、辐流式等，具有广泛的适用范围。
4. 维护方便：液动排泥阀的结构简单，维护方便，一般工作人员即可进行操作和维护。
排泥阀工作原理
排泥阀工作原理排泥阀是一种常见的工业设备，用于控制和调节管道中的泥沙和杂质。
它的工作原理是通过改变阀门的开启程度来控制流体的通畅与否。
下面将详细介绍排泥阀的工作原理。
排泥阀是由阀体、阀盖、阀瓣、阀杆和传动装置组成的。
阀体是排泥阀的主要部件，它通常由铸铁或不锈钢制成，具有较高的强度和耐腐蚀性。
阀盖安装在阀体上方，并与阀体密封，防止流体泄漏。
阀瓣是控制流体通断的关键部件，它可以根据需要旋转或升降来改变通道的开启程度。
阀杆连接阀瓣和传动装置，通过传动装置的控制来改变阀瓣的位置。
当排泥阀处于关闭状态时，阀瓣与阀座完全贴合，阻止流体通过。
当需要排除管道中的泥沙和杂质时，传动装置会控制阀杆将阀瓣打开，使流体可以顺畅地流过。
此时，泥沙和杂质会随着流体一起被排出管道。
当排泥工作完成后，传动装置再次控制阀杆将阀瓣关闭，阻止流体继续通过。
排泥阀的工作原理可以通过以下几个步骤来描述：1. 开启排泥阀：传动装置控制阀杆将阀瓣旋转或升降，使其与阀座分离，开启通道。
此时，流体可以顺畅地通过排泥阀。
2. 排除泥沙和杂质：随着流体的通过，管道中的泥沙和杂质也会被带到排泥阀处。
由于排泥阀的开启，泥沙和杂质可以顺利地从排泥阀中排出，从而实现清理管道的目的。
3. 关闭排泥阀：当排泥工作完成后，传动装置控制阀杆将阀瓣旋转或升降，使其与阀座再次贴合，关闭通道。
这样，流体无法通过排泥阀，保持管道的正常运行状态。
排泥阀的工作原理简单明了，通过改变阀瓣的开启程度来控制管道中流体的通畅与否。
它在工业生产中起到了重要的作用，可以有效地清除管道中的泥沙和杂质，保证管道的正常运行。
同时，排泥阀具有结构简单、使用方便等优点，被广泛应用于各个领域。
排泥阀的工作原理是通过改变阀瓣的开启程度来控制流体的通畅与否。
它是一种常见的工业设备，用于清除管道中的泥沙和杂质。
排泥阀的工作原理简单明了，使用方便，被广泛应用于各个领域。

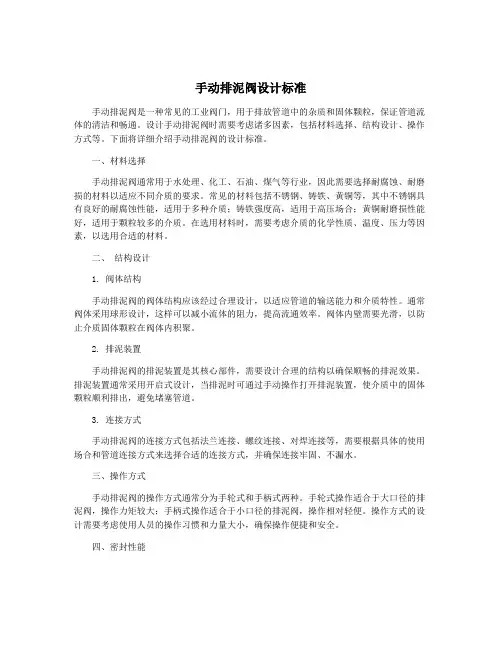

手动排泥阀设计标准
手动排泥阀设计标准手动排泥阀是一种常见的工业阀门，用于排放管道中的杂质和固体颗粒，保证管道流体的清洁和畅通。
设计手动排泥阀时需要考虑诸多因素，包括材料选择、结构设计、操作方式等。
下面将详细介绍手动排泥阀的设计标准。
一、材料选择手动排泥阀通常用于水处理、化工、石油、煤气等行业，因此需要选择耐腐蚀、耐磨损的材料以适应不同介质的要求。
常见的材料包括不锈钢、铸铁、黄铜等，其中不锈钢具有良好的耐腐蚀性能，适用于多种介质；铸铁强度高，适用于高压场合；黄铜耐磨损性能好，适用于颗粒较多的介质。
在选用材料时，需要考虑介质的化学性质、温度、压力等因素，以选用合适的材料。
二、结构设计1. 阀体结构手动排泥阀的阀体结构应该经过合理设计，以适应管道的输送能力和介质特性。
通常阀体采用球形设计，这样可以减小流体的阻力，提高流通效率。
阀体内壁需要光滑，以防止介质固体颗粒在阀体内积聚。
2. 排泥装置手动排泥阀的排泥装置是其核心部件，需要设计合理的结构以确保顺畅的排泥效果。
排泥装置通常采用开启式设计，当排泥时可通过手动操作打开排泥装置，使介质中的固体颗粒顺利排出，避免堵塞管道。
3. 连接方式手动排泥阀的连接方式包括法兰连接、螺纹连接、对焊连接等，需要根据具体的使用场合和管道连接方式来选择合适的连接方式，并确保连接牢固、不漏水。
三、操作方式手动排泥阀的操作方式通常分为手轮式和手柄式两种。
手轮式操作适合于大口径的排泥阀，操作力矩较大；手柄式操作适合于小口径的排泥阀，操作相对轻便。
操作方式的设计需要考虑使用人员的操作习惯和力量大小，确保操作便捷和安全。
四、密封性能手动排泥阀的密封性能直接关系到阀门的使用寿命和安全性。
阀门的密封结构设计应当合理，阀座与阀体之间的密封圈需要具有优良的抗腐蚀、耐磨损性能，以保证长期的使用寿命。
手动排泥阀的设计标准包括材料选择、结构设计、操作方式以及密封性能等多个方面。
在设计手动排泥阀时，需要根据具体的使用场合和介质特性，制定合理的设计方案，确保手动排泥阀能够安全、稳定地运行。
排泥阀
排泥阀目录三通式排泥阀-J647X、J747X三通式排泥阀排泥阀排泥阀专用电磁阀-24DHS排泥阀专用电磁阀液动排泥阀液动池底排泥阀-H742X液动池底排泥阀盖阀排泥阀-PNF盖阀排泥阀角式排泥阀-100S角式排泥阀隔膜式排泥阀-JM744X、JM644X隔膜式排泥阀排泥阀>>盖阀排泥阀>>盖阀排泥阀产品名称：盖阀排泥阀产品型号：PNF 产品口径：DN15-500产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L 、316、316L 、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa 。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息盖阀排泥阀用途：PNF排泥阀又名盖阀。
广泛应用于给水、排水、污水处理工程的各类沉淀物，一般与闭机配套使用，也可于气动、液动、电动配套使用，以来实现距离控制。
盖阀排泥阀特点：1.阀盖自带螺杆，水深、浅时可直接用于手柄操作；2.阀板成锥形，自带导向，开启操作力小；3.螺杆及密封面采用锡青铜，耐腐、耐磨；盖阀排泥阀连接尺寸表：公称通径D D1a*a h L1Z dDN(mm)15028524022200458232003402952230045823300445400253004512234005655152545060162550067062028450602025排泥阀>>隔膜式排泥阀>>隔膜式排泥阀产品名称：隔膜式排泥阀产品型号：JM744X 、JM644X 产品口径：DN25-400产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
排泥阀原理
排泥阀原理排泥阀是一种用于控制管道系统中泥沙和杂物排放的装置，它在工业生产和民用设施中起着重要的作用。
排泥阀的原理主要是利用阀门的开启和关闭，通过管道系统的流体压力，将管道中的杂物和泥沙排放出去，以保证管道系统的正常运行。
下面我们将详细介绍排泥阀的原理。
首先，排泥阀的工作原理是基于流体力学的原理。
当管道系统中存在泥沙和杂物时，会影响管道的正常运行，甚至会损坏管道设备。
排泥阀通过控制阀门的开启和关闭，利用管道系统的流体压力，将泥沙和杂物排放出去，从而保证管道系统的畅通。
其次，排泥阀的原理还涉及到阀门的设计和结构。
排泥阀通常采用球阀或闸阀的结构，通过手动操作或自动控制，实现阀门的开启和关闭。
当需要排放泥沙和杂物时，操作人员可以通过控制阀门的开启，让泥沙和杂物顺利排放出去，保证管道系统的清洁。
另外，排泥阀的原理还包括阀门的密封性能。
排泥阀在关闭状态时，需要具有良好的密封性能，以防止管道系统中的流体泄漏。
同时，在排放泥沙和杂物时，阀门需要能够完全打开，以确保泥沙和杂物能够顺利排放出去，不会造成堵塞和阻力。
此外，排泥阀的原理还与管道系统的流体压力有关。
在排放泥沙和杂物时，需要根据管道系统的流体压力来控制排泥阀的开启程度，以确保泥沙和杂物能够顺利排放出去，同时不会影响管道系统的正常运行。
总的来说，排泥阀的原理是基于流体力学的原理，通过阀门的开启和关闭，利用管道系统的流体压力，实现泥沙和杂物的排放。
排泥阀的设计和结构、密封性能以及对流体压力的控制，都是保证排泥阀正常工作的重要因素。
只有充分理解排泥阀的原理，才能更好地应用和维护排泥阀，确保管道系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排泥阀一、产品[排泥阀]的详细资料：产品型号：100S角式产品名称：排泥阀产品特点：100S角式隔膜式排泥阀，是一种角型隔膜式截止类阀门。
通常安装在污水处理厂沉淀池底部，用以排除池底沉淀的泥砂和污物。
阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利于污物的顺利排除，安装方便，使用寿命长。
二、排泥阀主要外形连接尺寸：DN 50 65 80 100 125 150 200 250 300H 125 145 155 175 200 225 275 325 375订货须知：一、①排泥阀产品名称与型号②排泥阀口径③排泥阀是否带附件二、若已经由设计单位选定公司的排泥阀型号，请按排泥阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀泄压阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀H742X池底液动阀电动控制阀活塞式电动遥控阀多功能控制阀防水逆水封阀气囊活塞式水锤吸纳器其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575DN80 1020 3375DN100 1500 4050DN125 1950 4500DN150 **** ****DN200 4350 8400DN250 7050 9750DN300 12450 17700DN350 21450 71700DN400 29250 35400 电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095 125 1470 1770 150 1800 21750JM744X气动，液动快开排泥阀80 825 990 100 900 1080 125 1575 1890 150 **** **** 200 1950 2340 250 3150 3780 300 4650 5580产品名称公称通径工作压（mpa）1.0/1.6CARX 复合式排气阀DN20DN25DN32DN40 507 DN50 507 DN65 591 DN80 637.5 DN100 675 DN125 862.5 DN150 1125 DN200 2250产品公称通径工作（mpa）名称 1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125 DN300 1500 DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210 DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255DN50 只300DN80 只495 电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570 DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690 DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型电磁流量计DN15 3300 DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600 DN125 3750 DN150 4050 DN200 4800 DN250 5700 DN300 7200 DN350 7800 DN400 9300 DN500 10800 DN600 13500 DN700 16500 DN800 21750 DN900 24750 DN1000 28500 DN1200 36000名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250 DN150 6300 DN200 8250 DN250 9750 DN300 11700水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200 DN65 1275 DN80 1350 DN100 1500 DN125 1650 DN150 1875 DN200 2400 DN250 3000 DN300 3600 DN350 4200 DN400 5700 DN450 6750 DN500 8400 DN600 9000 DN700 12750DN800 16500DN900 21000DN1000 24750 名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN6522502550 DN80 2550 DN100 3000 DN125 3750 DN150 4350 DN200 5700 DN250 7350 DN300 8700 DN400 11250 DN500 14250 DN600 18000橡胶接头价格KXT(JGD)可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN25 61.5 61.5 118.5DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5 DN80 169.5 169.5 313.5 175.5 250.5 100×125 571.5 DN100 198 198 346.5 208.5 292.5 100×150 708 DN125 300 300 561 334.5 442.5 125×150 708 DN150 351 351 750 417 457.5 538.5 200×100 1170DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287 250×125 1497 DN350 1023 1270.5 2352 1306.5 1440 2118 250×150 1497 DN400 1339.5 1639.5 3255 1809 1995 2178 250×200 1497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290 300×250 1665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD)可曲挠橡胶接头 规格单球单球翻边 单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 429012022.5 6679.5 7350 8745 400*300 2068.5DN900 53137986 8790 0 400*350 2236.5 DN1000 6135 9438 10380 12243 1200*800 32670DN1100 8250 0 备注以上产品橡胶为天然胶， 法兰锻钢。
