变电验收管理规定(试行) 第1分册 油浸式变压器(电抗器)验收细则
第1分册 油浸式变压器(电抗器)验收细则
油浸式变压器（电抗器）验收细则1）可研初设审查主导部门：发建部参加人员：运维站设备专责时间：验收要求：1）变压器可研初设审查验收需由变压器专业技术人员提前对可研报告、初设资料等文件参与审查，并提出相关意见。
2）可研和初设审查阶段主要对变压器选型涉及的技术参数、结构形式进行审查、验收；3）审查时应审核变压器选型是否满足电网运行、设备运维要求，应落实十八项反措等各项规定要求。
异常处理：记录材料：按照附录A1初设审查验收标准卡要求执行2）厂内验收2.1关键点见证主导部门：物资部门参加人员：运维站技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满5年以上的专业技术人员时间：物资部门在制造变压器前20天提交制造计划和关键节点时间，有变化时，应提前5个工作日告知运检部门验收要求：1）对首次入网的或运检部门认为有必要时应进行关键点的一项或多项验收。
2）关键点见证采用查询制造厂记录、监造记录和现场查看方式。
3）关键点见证包括设备选材、抗短路能力、油箱及储油柜制作、器身装配、器身干燥处理过程、总装配等。
同时包括对35kV及以上变压器进行现场抽检，根据不同产品的结构特点，在现场抽检中重点关注材料/组部件、制造工序的对应情况，对容易出现缺陷的薄弱环节应制定具体的针对性现场抽检计划。
异常处理：验收发现质量问题时，验收人员应及时告知物资部门、生产厂家，提出整改意见，填入“关键点见证记录”（见通用细则附录A2），报送运检部门。
记录材料：按照附录A2关键点见证标准卡要求执行2.2出厂验收主导部门：物资部门参加人员：运维站技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满5年以上的专业技术人员时间：应提前15日，将出厂试验方案和计划提交运检部门验收要求：1）出厂验收内容包括变压器外观、出厂试验过程和结果。
2）110kV变压器出厂验收应对变压器外观、出厂试验中的操作冲击试验、外施工频耐压试验、长时感应电压试验（局放试验）、线端雷电全波冲击试验、温升试验、过电流试验等关键项目进行旁站见证验收，其它项目可查阅制造厂记录或监造记录。
变电站设备验收管理标准
变电站设备验收管理标准变电站设备验收管理标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变电站设备验收管理标准1、新建、扩建、大小修、预试和校验凡新建、扩建、大小修、预试和校验的一、二次变电设备，必须经过验收合格，手续完备，方能投入系统运行。
站长必须组织当班运行人员参与新建、扩建瞎、设备更新改造和主设备大修后的验收工作，建立设备台帐。
变电运行人员必须参与设备验收工作，由办理工作票“工作终结”手续的工作许可人负责进行。
新建、改建、扩建工程，由站领导安排人员参与有关管理部门组织的验收工作，技术员负责设备技术资料的收集。
运行人员必须要求工作负责人将设备大小修、预防性试验、保护及自动装置调试、仪表校验及缺陷处理的情况按照规定作好一次检修试验记录或二次设备检验维护记录记录，经双方签字确认设备验收均应按南网有关规程规定、技术标准以及现场运行规程进行。
现场检查核对修试项目确己完成，所修缺陷确已消除。
一次设备检查验收标准：1.6.1 设备外观正常，引线正确接好。
1.6.2 绝缘子己清扫，清洁完好，无破损或异物。
1.6.3 设备油位、油温、压力正常，无渗漏油现象。
1.6.4 断路器、隔离开关试操作良好，三相同期，接触良好，信号正常。
试操作后断路器、隔离开关应分断。
1.6.5 接地刀闸分合良好，辅助接点转换正常，位置指示正确。
临时接地桩焊接符合标准且满足现场使用要求。
1.6.6 各种控制开关应在正常位置，计数器正常(记下读数)。
1.6.7 变压器、电容器更换硅胶后，硅胶玻璃外罩应当干净，运行中能清楚地看到内部硅胶的状态。
1.6.8 端子箱、操作箱(机构箱)清洁，元件完好，接线正常，加热器确己投入，箱门关闭密封良好。
检查时应抄录有关计数器。
1.6.9 设备上无遗留物件，现场整洁，借用的钥匙，资料等均己归还。
1.6.10 中间验收阶段，施工现场标识完整，材料、工具、仪器仪表、大型施工作业工具等摆放整齐有序，现场警示牌、围栏、标志牌等按南方电网公司标准进行布置。
供电公司输变配电工程验收管理办法
**供电公司输变配电工程验收管理办法第一章总则第一条输变配电工程验收是工程建设与改造的一个重要组成部分，也是保证电网安全、优质和经济运行的一项重要基础工作。
为适应电网建设发展的需要，加强工程全过程质量管理，进一步明确工程验收的管理责任，形成分工明确、职责清晰、团结协作、运转高效、管理科学、信息畅通的工程管理体系，全面提升工程建设和管理水平，结合镇江供电公司的实际情况，特制定本办法。
第二条本办法的主要依据是国家、行业及系统内有关安全、质量、环保、设计、监理、施工、物资、技术等法规、条例、规范和导则等。
第三条本管理办法适用于江苏省电力公司投资建设的所有输变配电工程（包括新建、改扩建、技术改造工程），以及国家电网公司、华东电网有限公司和用户委托镇江供电公司建设的其它工程。
第二章工程验收的阶段第四条工程验收分为工程阶段验收和工程竣工验收。
第五条输电工程的工程阶段验收分为杆塔基础验收、立塔验收、导地线架设验收。
第六条变电工程的工程阶段验收分为土建工程阶段验收和电气（一次、保护、通信、自动化）工程阶段验收。
第七条土建工程阶段验收分为主要建（构）筑物基础验收、构架吊装验收、主控楼完工验收。
第八条电气工程阶段验收分为接地网验收和电气（一次、保护、通信、自动化）安装调试完工验收。
第九条竣工验收是工程全部竣工后，在施工单位三级自检合格、监理单位初检合格、建设单位预检合格的基础上，由验收委员会批准的验收检查组进行的全面检查和核查。
工程竣工验收可以和工程阶段验收的部分工作合并或分开进行。
第十条其余项目（电缆等）的阶段验收和竣工验收按相关验收的规程、标准执行。
第三章工程验收的职责第十一条市公司生产技术部和各县（市）供电公司生产技术部门是工程验收的归口管理部门，负责组织、协调公司系统和各自单位的工程验收工作。
工程建设单位负责组织、协调工程的规划、消防、环保等专项验收工作，其它各职能单位（营销、安监等）在各自职责范围内对工程验收,行使相应的管理职能。
国家电网公司变电验收通用管理规定第1分册油浸式变压器验收细则
国家电网公司变电验收通用管理规定第1分册油浸式变压器验收细则油浸式变压器是电力系统中常用的电气设备，对于保证电力系统的正常运行和供电质量具有重要作用。
为了确保油浸式变压器的安全性和可靠性，国家电网公司制定了《油浸式变压器(电抗器)验收细则》，并对其进行了详细的规定。
首先，油浸式变压器的验收应按照国家电网公司的相关标准进行。
验收应包括出厂试验和现场试验两个部分。
出厂试验主要包括外观检查、绝缘电阻测量、绕组电阻测量、套管电阻测量等内容，以确保变压器在出厂前具备良好的品质。
现场试验主要包括负载试验、绕阻测量、分接开关试验等内容，以确保变压器能够满足实际运行要求。
其次，油浸式变压器的外观检查应包括检查绝缘油的颜色和透明度、绝缘油表面是否有沉淀物、密封装置是否完好等。
绝缘电阻测量应采用标准电压进行测量，测得的阻值应符合国家电网公司的规定。
绕组电阻测量应采用四线法进行，测得的绕组电阻应满足设计要求。
套管电阻测量应采用标准电压进行测量，测得的电阻值应符合国家电网公司的要求。
再次，油浸式变压器的负载试验是检验变压器连续运行能力的重要试验。
在负载试验中，应按照设计负荷进行加载，观察变压器的温升情况，以确保变压器在额定负荷下运行正常。
绕阻测量是确定变压器电压比和绝缘阻抗的重要指标，应采用标准电压进行测量，测得的绕阻比值和阻抗值应符合国家电网公司的要求。
分接开关试验是检验变压器分接开关和分接头的可靠性的重要试验，应进行多次切换操作，确保开关正常工作。
最后，根据国家电网公司的规定，油浸式变压器的验收结果应记录在验收报告中，供后续参考。
如果验收结果不符合要求，应及时采取措施进行修复或更换，直至达到要求为止。
同时，验收结束后，应按照国家电网公司的相关规定进行存档管理，确保验收结果的可追溯性。
总之，在油浸式变压器的验收过程中，国家电网公司的变电验收通用管理规定为我们提供了详细的指导。
通过严格按照规定进行验收，可以保证油浸式变压器的安全性和可靠性，为电力系统的正常运行和供电质量提供保障。
110（66）kV～500kV油浸式变压器（电抗器）运行规范之设备的验收

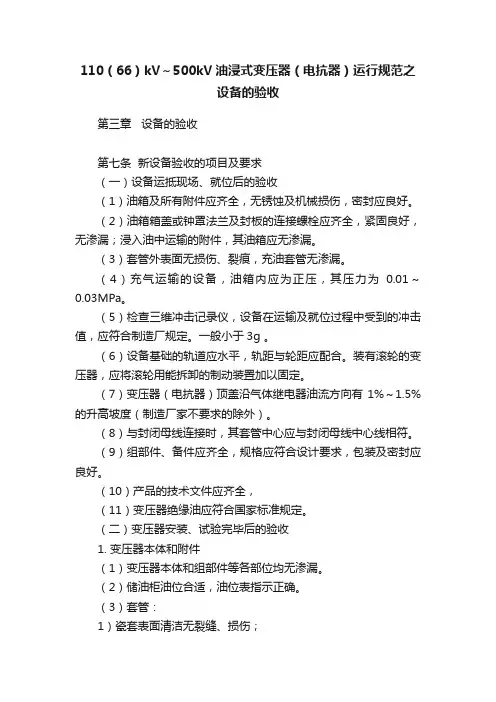

110（66）kV～500kV油浸式变压器（电抗器）运行规范之设备的验收第三章设备的验收第七条新设备验收的项目及要求（一）设备运抵现场、就位后的验收（1）油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。
（2）油箱箱盖或钟罩法兰及封板的连接螺栓应齐全，紧固良好，无渗漏；浸入油中运输的附件，其油箱应无渗漏。
（3）套管外表面无损伤、裂痕，充油套管无渗漏。
（4）充气运输的设备，油箱内应为正压，其压力为0.01～0.03MPa。
（5）检查三维冲击记录仪，设备在运输及就位过程中受到的冲击值，应符合制造厂规定。
一般小于3g 。
（6）设备基础的轨道应水平，轨距与轮距应配合。
装有滚轮的变压器，应将滚轮用能拆卸的制动装置加以固定。
（7）变压器（电抗器）顶盖沿气体继电器油流方向有1%～1.5%的升高坡度（制造厂家不要求的除外）。
（8）与封闭母线连接时，其套管中心应与封闭母线中心线相符。
（9）组部件、备件应齐全，规格应符合设计要求，包装及密封应良好。
（10）产品的技术文件应齐全，（11）变压器绝缘油应符合国家标准规定。
（二）变压器安装、试验完毕后的验收1. 变压器本体和附件（1）变压器本体和组部件等各部位均无渗漏。
（2）储油柜油位合适，油位表指示正确。
（3）套管：1）瓷套表面清洁无裂缝、损伤；2）套管固定可靠、各螺栓受力均匀；3）油位指示正常。
油位表朝向应便于运行巡视；4）电容套管末屏接地可靠；5）引线连接可靠、对地和相间距离符合要求，各导电接触面应涂有电力复合脂。
引线松紧适当，无明显过紧过松现象。
（4）升高座和套管型电流互感器:1）放气塞位置应在升高座最高处；2）套管型电流互感器二次接线板及端子密封完好，无渗漏，清洁无氧化；3）套管型电流互感器二次引线连接螺栓紧固、接线可靠、二次引线裸露部分不大于5mm；4）套管型电流互感器二次备用绕组经短接后接地，检查二次极性的正确性，电压比与实际相符。
（5）气体继电器:1）检查气体继电器是否已解除运输用的固定，继电器应水平安装，其顶盖上标志的箭头应指向储油柜，其与连通管的连接应密封良好，连通管应有1%～1.5%的升高坡度；2）集气盒内应充满变压器油、且密封良好；3）气体继电器应具备防潮和防进水的功能，如不具备应加装防雨罩；4）轻、重瓦斯接点动作正确，气体继电器按DL/T540校验合格，动作值符合整定要求；5）气体继电器的电缆应采用耐油屏蔽电缆，电缆引线在继电器侧应有滴水弯，电缆孔应封堵完好；6）观察窗的挡板应处于打开位置。
干式电力变压器交接性试验报告(10kV)
试验环境 环境温度：20℃，绕组温度：20℃,湿度：58%。
试验设备 变压器直流电阻测试仪HQ-6565-10A
试验人员
试验日期
2019年05 月1 日
4、单相低电压空载及短路试验
试验项目
加压 绕组
短路 绕组
电压 (V)
电流(A)
损耗(W)
短路阻抗 阻抗电压 不平衡率
（Ω)
(%)
(%)
ab bc 267.1 0.0835 14.896
#NAME? #NAME? #NAME?
#NAME?
试验规范
①容量100MVA及以下且电压220kV以下变压器低电压短路阻抗值与 出厂值相比偏差不大于±2%，相间偏差不大于±2.5%；容量100MVA 以上或电压220kV及以上变压器低电压短路阻抗值与出厂值相比偏 差不大于±1.6%，相间偏差不大于±2.0%；
试验环境 环境温度：20℃，绕组温度：20℃,湿度：58%。
试验设备 变压器变比测试仪HQ-201
试验人员
试验日期
2019年05 月1 日
6、绕组连同套管的绝缘电阻
测试绕组
出厂温度℃
绝缘电阻（MΩ）
出厂值
测量值
折算出厂值
0 0
试验规范
①绝缘电阻值不低于产品出厂试验值的 70%或不低于10000MΩ （20℃）, 吸收比（R60/R15）不小于1.3，或极化指数（R600/R60）不应小于1.5 （10℃～40℃时）；同时换算至出厂同一温度进行比较； ②吸收比、极化指数与出厂值相比无明显变化； ③35kV-110kV变压器R60大于3000MΩ （20℃）吸收比不做考核要求， 220kV及以上大于10000MΩ （20℃）时，极化指数可不做考核要求。
变压器知识考试(试卷编号1151)
变压器知识考试(试卷编号1151)1.[单选题]三相笼式异步电动机名牌但关于电压标记为380v/220v，接法为星/三角形，电动机正常起动 ，下列说法正确的是（ ）A)A电源电压380v时，电动机采用星接法B)B电源电压380v时，电动机采用三角形接法C)C电源电压220v时，电动机采用星接法答案:A解析:2.[单选题]有一台变压器，一次绕组的电阻为10Ω，在一次侧加220V交流电压时，一次绕组的空载电流（）A)等于22AB)小于22AC)大于22A答案:B解析:3.[单选题]某电动机的n＝980r/min，则该异步电动机是（）极的A)两B)四C)六答案:C解析:4.[单选题]主变压器油温指示器监测到（）°时，发出报警信号A)85B)95C)105答案:A解析:5.[单选题]减少绝缘介质的介电常数可以（ ）电缆中电磁波的传播速度。
A)降低B)提高C)不改变D)不一定答案:B解析:A)有容性电流B)没有电流C)有感性电流D)有电阻性电流答案:B解析:7.[单选题]变压器套管与引线连接后，套管不应受过大的（）。
A)纵向力B)横向力C)斜向力D)挤压力答案:B解析:8.[单选题]变压器的油枕容积应保证变压器在环境温度为（）停用时，油枕中要经常有油存在A)负20℃B)负25℃C)负30℃D)0℃答案:C解析:9.[单选题]电力变压器装设水银温度计刻度为（ ）。
A)0～50℃B)0～100℃C)0～120℃D)0～45℃答案:C解析:10.[单选题]接地变压器属于（）。
A)互感器B)避雷器C)电容器D)电抗器答案:D解析:11.[单选题]变压器充气运输的设备，油箱内应为()，其压力为0.01～0.03MPaC)正压D)零压答案:C解析:12.[单选题]关于TA饱和对变压器差动保护的影响，说法正确的是()A)由于差动保护具有良好的制动特性，区外故障时没有影响B)由于差动保护具有良好的制动特性，区内故障时没有影响C)可能造成差动保护在区内故障时拒动或延缓动作，在区外故障时误动作D)由于差动保护具有良好的制动特性，区外、区内故障时均没有影响答案:C解析:13.[单选题]装设、拆除接地线均应使用（ ）并戴绝缘手套，人体不得碰触接地线或未接地的导线。
变压器验收的几点注意事项
变压器验收的几点注意事项摘要：本文通过对变压器在日常验收运维中总结出来的。
文中所列举变压器的8个器件，每一个验收不到位，就会造成设备损坏或运维质量降低，因此在做好常规验收的同时加强对所列器件的验收运维，对做好设备安全稳定持续尤为重要。
关键词：变压器；验收；运维；规定变压器作为变电站主要设备，其验收质量的好坏直接关系到设备的安全运行维护。
随着变电站精益化的不断深入，国网公司变电“五通”的试行，对变压器验收从运维方面有了一个较以前更多的了解，除了常规的变压器外观检查：如：1、本体、冷却装置及所有附件应无缺陷、无渗漏油；2、油漆应完整相色标志正确齐全。
顶盖无遗留物件；3、储油柜、套管的油位应正常。
储油柜、冷却装置、净油器、瓦斯继电器等的油阀均应在开启位置。
瓦斯继电器的防水措施完好、观察窗开启；4、测温装置指示正确整定值符合要求；5、冷却装置电源、冷却器切换试验和试运行正常信号指示正确；6、各接地和接地引下线应齐全、正确；7、分接开关的动作、指示、信号和位置正确一致。
等外还有一些与变压器安全运行密切相关的部件需要高度关注，认真检查。
变压器验收的几个重点及危害1、变压器中性点间隙棒不在同一直线上两个棒间隙水平方向偏离较大，严重影响间隙击穿放电导通的效果，使间隙保护动作受到影响，严重的会使间隙保护拒动，用上一级保护切除故障，造成事故停电范围扩大。
规定220千伏棒间隙水平间距为250-320cm、110千伏棒间隙水平间距为90-135cm用于测量变压器铁心和夹件接地电流的测试位置不合适，造成人员检测困难。
2、黄绿相间的接地铝排上面联接的两根跨接黄黑软绝缘线是变压器铁心和夹件接地电流的测试位置在变压器的散热器地下，散热器本体距地面鹅卵石的距离一般在1000mm左右，加上鹅卵石地面凹凸不平，运维人员进行带电检测时极其不方便，一不小心就会碰触散热器。
不仅进行了外引改造，也可以进行二次检测电流引出，但应铁芯和加件接地电流通过传感器分别引出。
