防碳化处理工程施工技术方案
防碳化涂料施工工艺
防碳化涂料施工工艺
防碳化涂料施工工艺是一种新型的涂料施工技术，它可以有效地防止混凝土表面的碳化现象，提高混凝土的耐久性和使用寿命。
下面我们来详细了解一下防碳化涂料施工工艺。
防碳化涂料施工前需要对混凝土表面进行处理，包括清洗、打磨、修补等工作。
清洗可以采用高压水枪或化学清洗剂，将混凝土表面的污垢和杂物清除干净。
打磨可以采用机械磨光或手工打磨，将混凝土表面的毛刺和凸起处处理平整。
修补可以采用混凝土修补剂或填缝剂，将混凝土表面的裂缝和缺陷修补好。
防碳化涂料施工需要选择合适的涂料材料。
一般来说，防碳化涂料应该具有以下特点：耐碳化、耐水、耐候、耐磨、耐化学腐蚀等。
常用的涂料材料有环氧树脂、聚氨酯、丙烯酸等。
防碳化涂料施工需要注意施工工艺。
涂料施工应该均匀、充分地涂覆在混凝土表面上，避免漏涂和浪费。
涂料施工应该在适宜的温度和湿度条件下进行，避免出现干燥不良或结皮现象。
涂料施工后应该进行充分的干燥和固化，避免过早使用和受潮。
防碳化涂料施工工艺是一项重要的混凝土保护技术，它可以有效地提高混凝土的耐久性和使用寿命。
在施工过程中，我们需要注意施工前的表面处理、涂料材料的选择和施工工艺的掌握，以确保施工质量和效果。
防碳化涂料施工工艺
防碳化涂料施工工艺
防碳化涂料是一种新型的高科技建筑材料，能够有效地抑制混凝土中的碳化现象，延长混凝土的使用寿命。
下面介绍一下防碳化涂料的施工工艺。
1. 基层处理：清除基层表面的灰尘、油污等杂质，并将基层表面平整、光滑。
2. 底涂处理：在基层表面进行底涂处理，使涂料与基层之间形成牢固的结合。
3. 中涂处理：进行中涂处理，根据施工要求进行1-2遍的中涂处理。
4. 网格布处理：在涂料未干之前，将防碳化网格布铺贴于涂料表面，并压实、整齐，按需设置锚固件。
5. 中涂处理：再进行1-2遍的中涂处理。
6. 面涂处理：在网格布固定后，进行面涂处理，使涂料表面平滑，达到预期效果。
7. 防护处理：涂层干燥后，对涂层进行二次防护处理，提高涂层的防碳化效果。
8. 检验验收：最后验收涂层的施工质量，确保施工质量达到预期要求。
以上就是防碳化涂料的施工工艺。
注意，在施工时一定要按照要求进行，避免出现质量问题。
同时，施工现场应注意安全，遵守安全规定，确保施工过程安全、顺利、高效。
砼防碳化处理技术
结构砼表面修补及防碳化处理施工技术要求1.材料指标根据水工混凝土碳化剥蚀破坏的机理和片状修补的特性，修补材料必须满足结构的相容性，使之与基底老混凝土性能相匹配，保证结构安全，同时产生良好的装饰效果。
工程采取“凿旧补新”的方法对对剥蚀较深的缺陷部位进行补强加固处理，选用的修补材料为TB-砼宝Ⅲ型及配套TB-胶—界面粘接，进行深层修复并与基面找平。
然后对砼全表面进行防碳化处理，选用双组份的TB-砼宝Ⅰ型（底料）和单组份的TB-砼宝Ⅰ型（面料）。
材料指标详见表1－1、表1－2、表1－3。
防碳化面层颜色为砼本色，涂刷前，需参建各方确认。
表1－1 TB-砼宝Ⅰ型防碳化材料主要技术指标表1－2 TB-砼宝Ⅲ型补强加固材料主要技术指标表1－3 TB-胶材料主要技术指标（与TB-砼宝Ⅲ型补强加固材料配套使用）2 工艺流程2.1 深层修复及找平处理基面处理(切槽/凿除酥松层/冲洗)→均匀涂刷1遍TB-胶→分层刮抹TB-砼宝(Ⅲ型),与基面找平→密封湿养护3-7天，达到实干即可。
2.2 表面防碳化处理清基→均匀刮抹TB-砼宝Ⅰ型（底料）2遍→均匀涂刷TB-砼宝Ⅰ型（面料）2遍→刮抹和涂层总厚度达到1.5mm厚→自然养护3-7天，达到实干即可。
3 施工技术要求3.1 清基处理（1）基层用电动打磨机打磨干净，去掉混凝土表面的软弱层及凸出物，使基层露出新茬，平整、坚固、无起砂；（2）用高压水枪将浮尘油污等物质冲洗掉，并充分湿润基面，达到水饱和；（3）凹陷处按要求切割并剔凿齿墙；（4）干净、无浮尘、无油污、无杂物，无明水。
3.2 配料应严格按照产品生产厂家提供的配合比进行配制。
每次配制量应随配随用，以免硬结，控制在3h内用完为宜。
3.3 深层修补及找平处理（1）边涂刷TB-胶，边刮抹TB-砼宝Ⅲ型，施工厚度≤2cm厚/遍，最终与结构基面齐平；（2）建议用料量: 涂刷TB-胶1遍用量约0.7-1kg/m2；刮抹TB-砼宝Ⅲ型2cm厚用量约40-45kg/m2；根据现场结构表面粗糙程度，用量相应增加。
水泥防碳化施工方案
水泥防碳化施工方案
背景
随着城市化进程的加速和汽车使用量的增加，大量的二氧化碳排放加速了建筑材料老化的过程。
其中，水泥混凝土在接触二氧化碳后，会发生碳化反应，导致材料强度下降，进而影响建筑物的使用寿命。
因此，对于水泥混凝土建筑，防碳化措施变得非常重要。
目的
本文旨在介绍水泥防碳化施工方案，以提高水泥混凝土建筑的使用寿命，降低维护及修复费用。
方案
1. 选择高质量的水泥
高质量的水泥不仅质量更稳定，还能够在施工中控制好水泥的添加量和水灰比，从而降低水泥混凝土的碳化程度。
2. 添加碳化抑制剂
表面描写涂料、磷酸盐、硅酸盐及其复合材料等碳化抑制剂，可有效地降低水泥混凝土的碳化速率，提高使用寿命。
3. 加强维护
对于已经出现碳化现象的建筑物，需要加强维护措施。
可以选择基本性和根本性两种不同的方案，基本性措施为在墙面切割压实十字型槽口，根本性措施为进行全面的表面修补。
结论
水泥防碳化施工方案的实施可以有效降低水泥混凝土建筑的碳化速率，提高建筑物使用寿命。
建议在施工中选择高质量的水泥并添加碳化抑制剂，如已出现碳化需要进行加强维护。
防碳化施工工艺
防碳化施工工艺主要包括以下步骤：
1. 表面处理：首先对混凝土表面进行处理，包括清除表面的灰尘、油污、锈蚀等，保证表面的清洁和干燥。
2. 裂缝处理：对混凝土表面的裂缝进行处理，包括凿除裂缝处的混凝土保护层，形成V型槽，然后进行环氧基液和环氧砂浆的修补平整。
3. 涂料配置：按照防碳化涂料的要求进行配置，确保涂料的质量和性能。
4. 涂料喷涂：将配置好的防碳化涂料采用滚涂法、刮涂法、喷涂法等不同的施工方式进行喷涂，确保涂料的均匀性和附着性。
5. 养护处理：在涂料施工完成后，进行充分的干燥和养护处理，避免水淋、溢流和硬物碰撞等影响涂层质量的情况。
需要注意的是，在施工过程中要选择合适的工具，并注意施工厚度的控制，以确保涂料的充填性能、覆盖性能和抗碳化性能。
同时，在施工前要对混凝土表面进行检查和处理，保证其光洁度和平整度。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
混凝土碳化防治技术规范

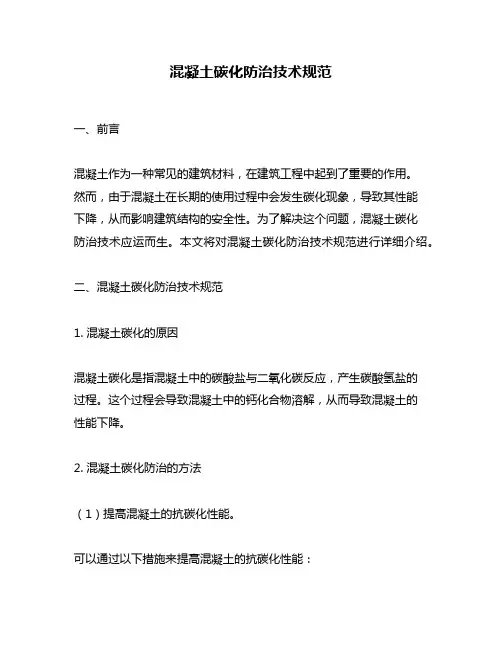

混凝土碳化防治技术规范一、前言混凝土作为一种常见的建筑材料，在建筑工程中起到了重要的作用。
然而，由于混凝土在长期的使用过程中会发生碳化现象，导致其性能下降，从而影响建筑结构的安全性。
为了解决这个问题，混凝土碳化防治技术应运而生。
本文将对混凝土碳化防治技术规范进行详细介绍。
二、混凝土碳化防治技术规范1. 混凝土碳化的原因混凝土碳化是指混凝土中的碳酸盐与二氧化碳反应，产生碳酸氢盐的过程。
这个过程会导致混凝土中的钙化合物溶解，从而导致混凝土的性能下降。
2. 混凝土碳化防治的方法（1）提高混凝土的抗碳化性能。
可以通过以下措施来提高混凝土的抗碳化性能：① 选择高性能的水泥；② 增加混凝土中细粉料、矿粉等的掺量；③ 采用优质的骨料。
（2）防止混凝土受到二氧化碳的侵蚀。
可以采用以下措施来防止混凝土受到二氧化碳的侵蚀：① 隔绝混凝土与二氧化碳接触的途径；② 采用抗碳化涂料进行涂覆；③ 在混凝土表面进行碱化处理。
（3）进行混凝土维护和修补。
对于已经发生碳化的混凝土，可以采用以下措施进行维护和修补：① 进行表面修补；② 进行混凝土的加固和增强；③ 进行混凝土的保养。
3. 混凝土碳化防治技术规范为了规范混凝土碳化防治技术的实施，我们需要遵循以下技术规范：（1）混凝土的设计和施工应该符合国家相关标准和规定。
（2）混凝土应该进行充分的强度和性能检测，以确保其质量。
（3）混凝土应该进行全面的维护和保养，以防止碳化的发生。
（4）对于已经发生碳化的混凝土，应该进行及时的修补和加固。
（5）在施工过程中，应该采取适当的措施来防止混凝土受到二氧化碳的侵蚀。
4. 混凝土碳化防治技术的应用混凝土碳化防治技术已经得到了广泛的应用。
在建筑工程中，我们可以采用以下措施来进行混凝土碳化防治：（1）在混凝土中掺入适量的矿粉和细粉料，以提高混凝土的抗碳化性能。
（2）在混凝土表面进行碱化处理，以防止混凝土受到二氧化碳的侵蚀。
（3）采用抗碳化涂料进行涂覆，以隔绝混凝土与二氧化碳接触的途径。
地下隧道施工,防治碳化收缩的专项方案
地下隧道施工,防治碳化收缩的专项方案一、洞口工程1、洞口土石方（1）按图纸要求，在洞口施工放样的线位上进行边坡、仰坡自下的开挖，不得采用大爆破，尽量减少原地层的扰动，按规范规定进行土石方的开挖。
（2）清除边坡、仰坡上的浮石，把坡面凹凸不平处整修平顺。
（3）结合地层稳定情况，洞门施工季节和隧道施工方法等进行开挖。
（4）将废弃的土方，堆放在指定的位置，边坡、仰坡上方不得堆置弃土、石方。
2、排水工程（1）洞口外的排水工程包括边坡和仰坡外的截水沟、排水沟和洞口的排水系，所有的开挖与铺砌除按图纸施工外，还应符合规范要求。
（2）在洞口的土石方开挖前在边坡、仰坡开挖截水沟、排水沟及截水沟的上游进水口应与原地面衔接紧密或略低于原地面，下游出水口应妥善地引入排水系统。
（3）边坡、仰坡以外的土方，如有坑洼积水时，不得采用土石添筑，以免堵塞排水沟渠，影响洞口安全。
（4）避免堵塞排水沟渠，影响洞口安全。
（5）按图纸要求加固土路肩。
（6）按图纸要求加固碎落台。
3、坡面防护坡面防护，一般采用浆砌片石，喷射混凝土、铺种草皮等措施。
坡面喷射混凝土防护时，应将岩面的浮渣清理干净。
三、施工方案混凝土结构经多年运行，因碳化、冻融、氯离子等侵蚀导致表面老化，产生剥蚀、裂缝、钢筋锈蚀等病害，可用聚合物水泥浆进行薄层护面，该砂浆具有粘结强度高，密室性好，补偿收缩、水下不分散等特点。
进行表面防护、抗裂、防渗、防蚀、能达到耐久美观、整旧如新的目的。
1、表面打毛：防护整修表面应用铁錾打毛，打毛深约0.5cm-1cm，并将松软部分凿除。
钢筋锈蚀处应凿至钢筋并除锈。
裂缝处应凿成小槽。
若表面较好，亦可喷砂打毛，但病害处需人工凿毛。
2、清洗：表面打毛后用压力水彻底清洗，清除粉尘及松散、松动颗粒。
3、防碳化面层：防护表面局部凿深要先进行补平，以便进行全方面薄层护面。
修补部位要事先洒水，使基面达到干饱和状态。
然后用喷雾器喷涂聚合物砂浆，若修补厚度较大可分次进行喷涂。
浅谈SBR砂浆防碳化处理施工工艺
不同 程 度 的 提 高 ， 孔 隙 液 的 ｐＨ 值 则
水工混凝土防碳化处理防护修补
会降 低 ； 当 碳 化 使 得 ｐＨ 值 降 低 到 一 材料主要分无机和有机以及结合两者
定程度时就会导致钢筋钝化膜破坏、 特点而组成的聚合物水泥基材料三
出现锈蚀同时伴随着体积膨胀， 最终 类。丁苯胶乳（ ＳＢＲ） 是 常 用 的 聚 合 物
３、防 护 修 补 材 料 的 养 护 ＳＢＲ 改 性 聚 合 物 水 泥 砂 浆 施 工 完 毕 后应立即进行养护， 在阳光直射或风口 部位应注意遮阳、保温。ＳＢＲ 砂浆可采用 人工淋水和喷水的方式， 使工程周围保 持雾状的湿润状态。 （ 三） 防碳化处理的工艺流程 ①凿除混凝土表面有顺筋裂纹处的 混 凝 土 ５０ｍｍ 或 采 用 喷 砂 、 凿 毛 等 方 式 对老混凝土表面浮层进行处理； ②增补 钢筋； ③钢筋除锈 ； ④压 力 水 除 尘 ； ⑤拌 制 ＳＢＲ 砂 浆 ， 喷 涂 一 遍 在 已 凿 除 表 面 的混凝土处； ⑥拌制普通水泥砂浆， 修 复 凿 除 处 的 混 凝 土 断 面 ； ⑦ 拌 制 ＳＢＲ 砂浆， 喷涂三遍至所有需要防护的混凝 土表面； ⑧喷水养护。各受损部位可根 据受损情况按顺序选用上述的步骤进 行施工。 三 、工 程 应 用 实 例 嶂山闸位于江苏省宿迁市， 是一座 以泄洪为主， 兼有蓄水灌溉作用的大型 水利工程。工程 １９５９ 年修建， １９６１ 年建 成。由于受特定历史条件影响， 该闸存在 着设计标准低 、水 泥 用 量 偏 少 、施 工 质 量 差等问题， 混 凝 土 的 耐 久 性 、密 实 性 和 均 匀性都相对较差。１９９４ 年采用 ＳＢＲ 砂浆 进行了启闭机工作桥大梁及平衡砣混凝 土的表面 防 碳 化 处 理 工 作 。 为 了 解 ＳＢＲ 聚 合 物 砂 浆 防 护 效 果 ， ２００７ 年 对 拆 除 的 启闭机工作桥大梁进行了外观检查和现 场取芯观 测 ， 了 解 已 在 工 程 上 应 用 １３ 年 后的 ＳＢＲ 砂浆和其防护下的混凝土的碳 化等情况， 具体如下： 启闭机工作桥大梁防碳化层表面完 整， 构件表面无裂缝、孔隙； 大梁碳化层混 凝土颜色发黄， 混凝土内钢筋完好， 未锈 蚀， 即 ＳＢＲ 砂浆防碳化层表面完整， 构件 表面无裂缝、孔隙。 在拆除的 ３ 片启闭机工作桥大梁上 分别钻取数个混凝土芯样， 并测量混凝 土表面 ＳＢＲ 砂浆的厚度及碳化深度和大 梁混凝土 碳 化 深 度 。ＳＢＲ 砂 浆 厚 度 实 测 值为 １．０～４．２ ｍｍ， 平 均 值 为 ２．３ ｍｍ， 标 准差 ０．６６ｍｍ。ＳＢＲ 砂浆碳化深度实测仅 为 ０～１．０ ｍｍ， 平 均 碳 化 深 度 为 ０．４３ｍｍ， 标 准 差 ０．３６ｍｍ。 从 上 述 数 据 来 看 ， 经 过
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闸墩防碳化处理施工技术方案
一、工程概况
插花枢纽建于1978年，2008 年进行加固维修，对原节制闸闸墩进行防碳化处理，总工程量为12000 m2。
工程设计采用P.O42.5水泥、CT203甲、CT203乙以及HZ902 还
氧原浆涂料。
二、施工要求
1、防碳化处理材料：P.O42.5水泥、CT203甲、CT203乙、HZ902
还氧原浆涂料。
2、混凝土表面处理：
①、用电动磨光机将原闸墩表面碳化层磨平、打毛；
2O将原表面预留孔、蜂窝、缺损处等清理至坚硬砼层后，用
M20 砂浆进行修补找平；
3O表面凹进较深处用CT203甲：CT203乙：P.O42.5水泥：砂
=0.5：0.1：1：1.5进行找补处理。
3、披CT203腻子前，提前用高压水将表面浮灰冲洗干净并晾
干，然后按配比要求CT203甲：P.O42.5水泥=0.5：1进行配比，披
2 遍腻子。
涂料使用采用滚涂，涂装工作要连续进行，层间间隔以晾干为准，约3-5小时。
若间隔时间过长应打磨处理表面后再进行涂装。
三、施工方案砼结构经多年运行，因碳化、冻融、氯离子等侵蚀导致表面老化，产生剥蚀、裂缝、钢筋锈蚀等病害，可用CT203 聚合物水泥砂浆进行薄层护面。
该砂浆具有粘结强度高、密室性好、补偿收缩、水下不分散等特点。
用它进行
表面防护，抗裂、防渗、防蚀，能达到耐久美观、整旧如新的目的。
1、表面打毛：防护整修表面应用铁錾打毛，打深约0.5-1cm，
并将松软部分凿除。
钢筋锈蚀处应凿至钢筋并除锈。
裂缝处应凿成小槽。
若表面较好，亦可喷砂打毛，但病害处仍应人工凿毛。
2、清洗：表面打毛后应用压力水彻底清洗，清楚粉尘及松散、松动颗粒。
3、局部修补：防护表面局部凿深处应先行补平，以便进行全方面薄层护面。
3.1、修补部位应事先洒水，使达面干饱和状态。
然后用硬毛刷刷一层CT203聚合物水泥净浆，立即压抹CT203聚合物水泥砂浆补平。
若修补厚度较大可分次压抹砂浆，一次压抹厚度不宜超过2cm,粉刺压抹间隔时间约4-8小时。
（根据气温、湿度而定，手指压下无印痕为准。
）
3.2、CT203 净浆及砂浆参考配合比及拌合方法：（施工配合比应经试验确定）
321、CT203净浆配合比二水泥：CT203甲（胶）：CT203乙（粉）=1: 0.4~0.5: 0.1.先称量水泥和CT203乙（粉）拌匀，然后
加CT203 甲（胶）再拌匀。
净浆稠度约2CM 左右。
可增减CT203
甲（胶）调整稠度。
322、CT203砂浆配合比二水泥：CT203甲（胶）：CT203乙（胶）=1 0.4~0.5：0.1：1.8~2.0先称量水泥和CT203乙（粉）拌匀，再加砂拌匀，然后加CT203 甲（胶）拌匀。
砂浆稠度约2CM 左右，可增减CT203 甲（胶）调整稠度。
4、砂浆护面
4.1、砂浆护面部位应事先洒水，使达面干饱和状态。
然后用硬
毛刷全面涂刷一层1~3mmCT203净浆，务必涂刷均匀不露底。
凹陷刷不到处可用硬毛刷垂直插捣。
4.2、CT203净浆涂刷完成后，立即分二层压抹CT203砂浆。
第一层砂浆厚度0.8-1.0cm,第二层砂浆厚度0.6-0.8cm,总厚度不超过2cm。
两层砂浆压抹的间隔时间约为4-8小时（根据气温、湿度而定，手指压下无印痕为准。
）砂浆压抹完成后0.5-1 小时应进行表面压光。
4.3护面砂浆及净浆配合比同修补一节。
5、养护
护面砂浆表干后（约2小时）应立即用喷雾器喷雾养护（1-1.5 小时喷一次），24小时后可洒水养护（7天内2小时洒一次，7天后酌减），直至14天结束。
也可喷洒养护剂二遍替代喷雾喷水养护。
6、注意事项
6.1、大面积护面可分区、分段进行。
护面部位边缘宜凿一道大
约2 cm 深齿槽，以加强结合
6.2、砂浆拌合要点：砂浆拌合量不应过多，宜在30-40 分钟内
完成。
原材料应精确称量，人工拌合加胶前应先干拌四次，加胶后再湿拌四次，要求颜色一致、干稠一致。
若机械拌合，宜用强制式搅拌机，也要先干拌后湿拌，拌合时间宜较普通砂浆增2 分钟。
砂浆稠度以手握成团不分散为度。
6.3、砂浆压抹要点：一般自下而上用抹刀按一个方向用力压抹，不得来回反复压抹，要压紧、压实、压平。
第一层砂浆可用木抹子拉平，再用抹刀压实。
第二层砂浆要用抹刀压实抹光，过0.5-1 小时后用抹刀收光1-2 次。
抹浆过程中若拌好砂浆变稠，可用铁锹反复翻拌使之变稀，必要时可增加水泥重3-5%的CT203
甲（胶）调整稠度。
三、施工安全措施
1、制定安全施工操作规程，施工前交底给每个施工人员，并进行安全教育。
2、现场设专职安全员，每天进行现场循环安全检查。
3、严格持证上岗制度，特殊工种人员必须持证上岗。
4、每天施工前要开班前会，布置当天工作任务时，必须对每个施工人员进行安全教育。
5、各岗位人员必须按规定穿戴好保护用品，进入工地人员必须戴好安全帽，高空作业必须戴安全带，各岗位人员必须穿球鞋进入工地，严禁穿拖鞋、高跟鞋作业。
6、各岗位人员在上班期间严禁饮酒。
7、加强安全值班管理，严禁闲杂人员进入工地。
8、施工现场挂设安全标语牌，形成人人关心安全、个个要安全的氛围。
