工程材料复习提纲+答案
工程材料复习一、名词解释1、材料的组成与结构：化学组成，组成材料的化学元素的种类和数量；矿物组成，组成材料的矿物种类和数量；相组成，两相以上的复合材料。
结构是指材料的微观组织状况，可分为微观结构（10-6至10-10m）和显微结构（10^-3~1mm）；材料的构造是指材料的宏观组织状况，如岩石的层理，木材的纹理等。
2、孔隙率：是指材料中孔隙占总体积的百分率（P=（V0-V）/V0*100%）；3、胶凝材料：是指经过自身的物理化学作用后，在由塑性浆体变成坚硬石状体的过程中，能把散粒或块状的物料胶结成一个整体的材料；4、水硬性胶凝材料：不仅能在空气中而且能更好地在水中硬化，保持并继续提高其强度（如水泥）；5、硅酸盐水泥：凡由硅酸盐水泥熟料、0~5%石灰石或粒化高炉矿渣、适当石膏磨细制成的水硬性胶凝材料，都称为硅酸盐水泥；6、两磨一烧：生料的配料与磨细——制备生料（磨）；生料煅烧成熟料——煅烧熟料（烧）；熟料与适量石膏共同磨细而成水泥——粉磨水泥（磨）；7、凝结时间：初凝和终凝，标准稠度的水泥净浆，自加水时至水泥浆体塑性开始降低所需的时间称为初凝时间（45min，废品），自加水时起至水泥浆体完全失去塑性所经历的时间称为终凝时间（6.5h，不合格）；8、混合材料：在水泥生产过程中，为节约水泥熟料，提高水泥产量和增加水泥品种，同时也为改善水泥性能，调节水泥强度等级而在水泥中掺入的矿物质材料称为水泥混合材料（有显著的技术经济效益，同时可充分利用工业废料，保护环境，是实现水泥可持续发展的重要途径）；9、标准稠度用水量：水泥净浆达到标准稠度时（标准稠度：水泥标准稠度测定仪的试件沉入净浆的深度为6mm+-1mm时的净浆为标准稠度净浆），所需的拌合水量（以占水泥质量的百分比表示），称为标准稠度用水量；10、水泥混凝土：是以水泥、水、细骨料、粗骨料，必要时掺入化学外加剂和矿物质混合材料，按适当比例配合，经过均匀拌制、密实成型及养护硬化而成的人工石材；11、颗粒级配：砂的颗粒级配是指不同粒径的砂粒的组合情况；12、细度模数：砂的粗细程度用细度模数（F.M）表示，它是指不同粒径的砂粒混在一起后的平均粗细程度；F.M=（？）13、饱和面干吸水率：当砂表面干燥而颗粒内部孔隙含水饱和时，称为饱和面干状态，此时砂的含水率称为饱和面干吸水率，简称吸水率；14、混凝土拌和物流动性：是指混凝土拌合物在自身质量或施工振捣的作用下产生流动，并均匀、密实地填满模型的性能；（和易性：流动性，粘聚性，保水性）15、坍落度：是以标准截圆锥形混凝土拌合物在自重作用下的坍陷值；？16、合理砂率：在水灰比及水泥用量一定的情况下，使混凝土拌合物获得最大的流动性且能保持良好的粘聚性和保水性的含砂率；在水灰比一定的条件下，当混凝土拌合物获得所要求的流动性及良好的粘聚性与保水性，能使水泥用量为最少的砂率17、混凝土标准立方体抗压强度：标准试件（边长150mm的立方体试件），在标准养护条件（20+—3C、相对湿度90%以上，养护28d龄期），用标准方法测得的极限抗压强度。
18、F100：抗冻性是指混凝土在水饱和状态下能经受多少次冻溶作用而不破坏，同时不严重降低其强度的性能。
抗冻等级采用快速冻融法确定，去28d龄期100mm*100mm*400mm的混凝土试件，在水饱和下经历N次标准条件下的快速冻融后，（F100，若其相对动弹性模量P下降至60%或质量损失5%，则该混凝土抗冻等级即为FN；100次快速冻融后相对动弹性模量下降至60%或质量损失5%）19、W6（P6民用建筑）：是以28d龄期的标准试件，在标准试验方法下所能承受的最大水压力来确定的，W6表示混凝土在标准试验条件下能抵抗0.6MPa的压力水而不渗水（即60M水头）；20、混凝土强度保证率：混凝土强度总体中，等于及大于设计强度值出现的概率P（%）,称为强度保证率；21、混凝土外加剂:在拌制混凝土过程中掺入的不超过水泥质量5%(特殊情况除外),能按需要改变混凝土性质的物质,称为混凝土外加剂；22、砂浆流动性:砂浆的流动性又称稠度,指新拌砂浆在自重或外力作用下流动的性能；23、石油沥青:是石油(原油)经蒸馏等方法提炼出各种轻质油(如汽油、煤油、柴油)及润滑油以后的残留物。
或经再加工而得的产品；；24、沥青混合料：以沥青为胶凝材料，并与级配合适的矿物质材料拌和均匀，经铺筑、成型后制成沥青混凝土、沥青砂浆、沥青胶等统称为沥青混合料；25、沥青的粘滞性、塑性、耐热性：粘滞性是指沥青在外力作用下抵抗变形的能力，反映了沥青的软硬程度和胶结能力（沥青质含量越高越好），耐热性是指粘稠沥青在高温下不软化、不流淌的性能，可用软化点（t软）来表示，塑性是指沥青材料在外力作用下，产生变形而不破坏，除去外力后，仍能保持变形后形状的性质；26、Q235-A·F：牌号表示方法（四部分组成）字母Q，屈服点值，质量等级（A、B、C、D），脱氧方法（F，T，B，ZT）。
如Q235-A.F为屈服点不低于235MPa、A级质量、沸腾钢的碳素结构钢二、问答题1、什么是工程材料？按材料的组成可分为哪几大类？建筑材料:是建造各种土木建筑工程(包括建筑工程、道路桥梁工程、水利工程等建设性工程)所使用的各种材料及制品。
如水泥、混凝土、砖、瓦、玻璃、钢材、木材、塑料等。
按基本组成可分为：无机材料（金属材料：黑色金属、有色金属；非金属材料：天然石材、烧土制品、胶凝材料，如水泥、混凝土及硅酸盐制品）、有机材料（植物材料、沥青材料、高分子材料）、复合材料（无机有机复合、无机金属材料与无机非金属材料复合、有机与有机复合）；按材料在建筑物或构筑物中的功能分：结构材料、隔热保温材料、吸声隔声材料、防水材料、装饰材料。
2、我国技术标准的分类及组成。
分类：国家标准、行业标准、地方标准、企业标准四类；组成：技术标准由名称、代号、标准号（编号）、和年代号（批准年份）组成。
（常见代号：GB－国家标准，GB/T －国家推荐标准，GBJ－建筑工程国家标准，JGJ－建工行业工程建设标准，JC－建材行业标准，SL－水利行业标准，DL－电力行业标准，JT－交通，DB－地方，QB－企业标准）3、简述材料的孔隙率和孔隙特征与材料的密度、表观密度、强度、吸水性、抗渗性、抗冻性及导热性等性质的关系？孔隙率：随孔隙率的增大，密度不变，表观密度下降，强度下降，吸水性增强，抗渗性下降，抗冻性下降，含有大量分散不连通孔隙的材料保温绝热性增强孔隙特征：对于开口孔隙，粗大者水分易于通过，但不易被水充满；极细孔隙，水分及溶液易被吸入，但不易在其中流动；介于两者之间的毛细孔隙，即容易被水充满，水分又易在其中渗透，它对材料的抗渗性、抗冻性、及抗侵蚀性能有不利影响；对于闭口孔隙，不易被水及溶液侵入，对材料的抗渗、抗冻、抗侵蚀性能影响较小，有时还可起有益作用。
4、简述影响材料强度测定结果的主要因素？内部因素：材料本身的组成、结构和构造不同品种的材料，强度不同。
即使同种材料，其内部孔隙率、组成、结构构造不同时，强度也不相同。
外部因素：（１）试件的形状、尺寸、表面状况；（２）试验加荷速度；（３）温度和湿度5、材料含水率与吸水率的关系？水对材料有哪些不良影响？含水率：材料中所含水的质量与材料干燥质量的百分比为含水率；吸水率：材料吸水达到饱和状态时的含水率称为材料的吸水率（体积吸水率和质量吸水率）不良影响：使材料的表观密度和导热性增大，强度降低，体积膨胀，易受冰冻破坏。
6、简述石灰的硬化过程。
为什么说石灰是气硬性胶凝材料？结晶过程：水分蒸发引起氢氧化钙从过饱和溶液中析出；碳化过程：氢氧化钙吸收空气ＣＯ２，生成碳酸钙和水：Ｃａ（ｏｈ）２＋ＣＯ２＋ｎＨ２Ｏ＝ＣａＣＯ３＋（ｎ＋１）Ｈ２Ｏ；因为石灰只能在空气中硬化，并保持或继续提高强度的胶凝材料7、石灰“陈伏”的作用是什么？为消除过火石灰的危害，石灰浆需在消解坑里存放两个星期以上（称为“陈伏”），使未熟化的石灰充分熟化。
陈伏期间石灰浆表面应覆盖一层水，以免石灰浆碳化。
8、硅酸盐水泥的主要矿物组成是什么？各自的主要特性如何？矿物名称矿物组成缩写符号含量(%)硅酸三钙3CaO·SiO2 C3S 37～60硅酸二钙2CaO·SiO2 C2S 15～37铝酸三钙3CaO·Al2O3 C3A7～15铁铝酸四钙4CaO·Al2O3·Fe2O3 C4AF 10～18性质C3S C2S C3A C4AF水化速率较快最慢极快较快28d水化热较大最小最大中强度大小(发展) 最高(快) 后高(慢) 低(快) 低(中)抗化学腐蚀性中最大小大9、硅酸盐水泥的主要水化产物是什么？硬化水泥石的结构怎样？水化产物：（１）C3S水化2C3S+7H →C3S2H4(C－S－H)＋3CH (反应较快)（２）C2S水化2C2S+5H →C－S－H＋CH (反应较慢)（３）C3A水化C3A＋CSH2＋26H →C6AS3H32 (反应极快)(钙矾石AFt)若石膏很少，则形成单硫型水化硫铝酸钙C3ASH11 ( AFm) 。
（４）C4AF＋7H →C3AH6 ＋CFH ( 反应较快)硬化水泥石结构：水泥水化产物（主要是水化硅酸钙凝胶）、未水化的水泥颗粒、毛细孔（毛细孔水）等组成的不均质结构体10、水泥水化热对混凝土工程有何危害？有哪些预防措施？危害：可使大型基础、水坝、桥墩等大体积混凝土建筑物由于内外温差而产生裂缝预防措施：（１）在大体积混凝土工程中，不宜采用硅酸盐水泥，应采用低热水泥（２）若使用的水化热较高的水泥施工时，应采取必要的降温措施11、硅酸盐水泥标准规定的技术指标中，哪些指标不合格时为废品？哪些指标不合格时为不合格品？废品：初凝早于４５ｍｉｎ；体积安定性；不合格品：终凝迟于６．５ｈ；细度（３００ｍ２/ｋｇ）12、掺有混合材料的硅酸盐水泥的主要特点有哪些？（１）经济（节约），（２）性能（改善），（３）调节（等级）废物利用、保护环境、有利于可持续发展普通硅酸盐水泥（Ｐ．Ｏ）（６～１５％混合材料，适量石膏磨细制成）：基本特性与硅酸盐水泥相近。
与硅酸盐水泥相比，早期硬化速度稍慢，３ｄ强度稍低，抗冻、耐磨性稍差。
细度：筛余＜１０％；初凝不早于４５ｍｉｎ，终凝不迟于１０ｈ；体检定性必须合格。
适用于一般工程混凝土及预应力钢筋混凝土。
矿渣硅酸盐水泥（Ｐ．Ｓ）（２０～７０％）：优：抗侵蚀能力强，适用于受溶出性或硫酸盐侵蚀的工程，如水工、海工、地下工程；水化热低宜用于大体积工程；早期强度低，后期强度增进率大；环境温度对凝结硬化的影响大，适用于蒸汽养护；缺：保水性差、泌水性大；干缩性大；抗冻性、耐磨性差；易碳化。
火山灰质硅酸盐水泥（Ｐ．Ｐ）（２０～５０％）：基本上于矿渣硅酸盐水泥相同，泌水性小，抗渗性好，但抗冻及耐磨性比矿渣硅酸盐水泥更差。
安徽工业大学 工程材料力学性能复习提纲整理(1)
1.包申格效应：金属材料经过预先加载产生少量塑性变形（残余应变为1%～2%），卸载后再同向加载，规定残余应力（弹性极限或屈服强度）增加；反向加载，规定残余应力降低（特别是弹性极限在反向加载时几乎降低到零）的现象，称为包申格效应。
2.用低密度可动位错理论解释屈服现象产生的原因金属材料3.答：塑性变形的应变速率与可动位错密度、位错运动速率及柏氏矢量成正比欲提高v就需要有较高应力τ这就是我们在实验中看到的上屈服点。
一旦塑性形变产生，位错大量增值，ρ增加，则位错运动速率下降，相应的应力也就突然降低，从而产生了屈服现象。
（回答不完整，尤其是上屈服点产生的原因回答的不好）3.塑性：材料受力，应力超过屈服点后，仍能继续变形而不发生断裂的性质。
强度：金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。
韧性：表示材料在塑性变形和断裂过程中吸收能量的能力脆性：材料在外力作用下(如拉伸、冲击等)仅产生很小的变形即断裂破坏的性质。
4.韧性断裂与脆性断裂的区别，为什么脆性断裂最危险？答：韧性断裂是材料断裂前产生明显宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量，韧性断裂的断裂面的断口呈纤维状，灰暗色。
脆性断裂是突然发生的断裂，断裂前基本不发生塑性变形，没有明显征兆，因而危害性极大，脆性断裂面的断口平齐而光亮，常呈放射状或结晶状。
5.试指出剪切断裂与解理断裂哪一个是穿晶断裂，哪一个是沿晶断裂？哪一个属于韧性断裂，哪一个属于脆性断裂？为什么？答：都是穿晶断裂，剪切断裂是材料在切应力作用下沿滑移面发生滑移分离而造成的断裂，断裂面为穿晶型，在断裂前会发生明显的塑性变形，为韧性断裂；而解理断裂是材料在正应力作用下沿一定的晶体学平面产生的断裂，也为穿晶断裂，但断裂面前无明显的塑性变形，为脆性断裂。
6.拉伸断口的三要素:纤维区、放射区、剪切唇7. 理论断裂强度的推导过程是否存在问题？为什么？为什么理论断裂强度与实际的断裂强度在数值上有数量级的差别？答：（1）虽然理论断裂强度与实际材料的断裂强度在数值上存在着数量级的差别，但是理论断裂强度的推导过程是没有问题的。
土木工程材料复习提纲
《土木工程材料》复习提纲第一章材料的基本性质1、什么是亲水性材料和憎水性材料？（P9）答：当润湿角θ≤90º时，材料表现出亲水性，当θ>90º时，材料表现出憎水性。
2、什么是耐水材料？（P10）答：工程中将软化系数K软>0.85的材料称为耐水材料。
3、当结构承受冲击、振动荷载时应考虑材料的什么性质？（P14）答：建筑工程中，对于要求承受冲击荷载和有抗折要求的结构所用的材料，均应具有较高的韧性。
第二章气硬性胶凝材料1、什么是水硬性胶凝材料？（P16）答：水硬性胶凝材料是指既能在空气中硬化，更能在水中凝结、硬化、保持和发展强度的胶凝材料。
2、工程中使用生石灰时，为什么要先陈伏？（P17）答：为了消除过火石灰后期熟化造成的危害，石灰浆体应在储灰坑中存放半个月以上，然后方可使用，这一过程叫“陈伏”。
3、石灰熟化过程有什么特点？（P17）答：石灰熟化过程中放出大量的热，并伴随着体积膨胀。
第三章水泥1、生产水泥时为什么要掺入适量石膏？（P31）答：生产水泥时掺入石膏，主要是作为缓凝剂使用，以延缓水泥的凝结硬化速度。
2、硅酸盐水泥熟料的矿物成分中水化反应速度最快、水化热最大的是什么？（P26）答：硅酸盐水泥熟料中水化反应速度最快、水化热最大的成分是铝酸三钙（C3A）。
3、常用的活性混合材料有哪些？（P26）答：常用的活性混合材料有：粒化高炉矿渣和粒化高炉矿渣粉（简称为矿渣）、火山灰质混合材料、粉煤灰。
4、什么是水泥的凝结时间，规定凝结时间的工程意义是什么？（P28）答：水泥从加水开始到失去流动性所需要的时间称为凝结时间。
凝结时间又分为初凝时间和终凝时间。
初凝时间是指从水泥加水拌和起到水泥浆开始失去流动性所需要的时间；终凝时间为从水泥加水拌和起到水泥浆完全失去流动性，并开始具有强度所需要的时间。
规定水泥的凝结时间，在施工中具有重要意义：初凝时间不宜过早是为了有足够的时间对混凝土进行搅拌、运输、浇筑和振捣等操作；终凝时间不宜过长是为了使混凝土尽快硬化，产生强度，以便尽快拆模，提高模板周转率，缩短工期。
材料科学与工程材料专业英语期末考试复习提纲及答案
常用元素及化合物Hydrogen H氢Lithium Li锂Sodium Na钠Potassium K钾Magnesium Mg镁Calcium Ca钙Aluminum Al铝Carbon C碳Silicon Si硅Tin Sn锡Lead Pb铅Copper Cu铜Zinc Zn锌Mercury Hg汞Nitrogen N氮Phosphorus P磷Oxygen O氧Sulfur S硫Fluorine F氟Chlorine Cl氯Neon Ne氖Argon Ar氩Iron Fe铁Manganese Mn锰Bromine Br溴Silver Ag银Gold Au金常见二元化合物常见的二元化合物有卤化物，氧化物，硫化物，氮化物，磷化物，碳化物，金属氢化物等，命名时需要使用后缀-ide，如：fluoride，chloride，bromide，iodide，oxide，sulfide，nitride，phosphide，carbide，hydride；OH-的名称也是用后缀-ide：hydroxide。
非最低价的二元化合物还要加前缀，如O22-：peroxide，O2-：superoxide。
举例：NaF：sodium fluoride，AlCl3：aluminium chloride，Mg2N3：magnesium nitride，Ag2S：silver sulfide，CaC2：calcium carbide，Fe(OH)2：iron(II) hydroxide。
基本的盐正盐：根据化学式从左往右分别读出阳离子和阴离子的名称。
如FeSO4：iron(II)sulfate，KMnO4：potassium permanganate。
酸式盐：同正盐的读法，酸根中的Ｈ读做hydrogen，氢原子的个数用前缀表示。
如NaHCO3:sodium hydrogen carbonate，NaH2PO3:sodium dihydrogen phosphate。

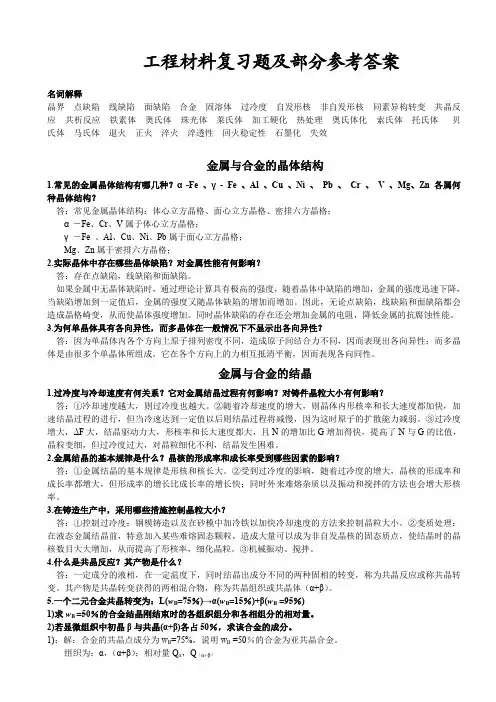

《工程材料复习题及部分参考答案
(AE+Fe3C) ，当冷到 1148℃时具有 C 点成 反应式：Ac
1148 ℃
分的液体中同时结晶出具有 E 点成分的奥氏体和渗碳体的两相混 合物——莱氏体。 S：共析点，727℃，0.77%C 在这一点上发生共析转变，反应
(FP+Fe3C)，当冷却到 727℃时从具有 S 点成分的 式：As
727℃
奥氏体中同时析出具有 P 点成分的铁素体和渗碳体的两相混合物 ——珠光体 P（F+P） 。 A：纯铁熔点，1538℃，0%C。 E：碳在 γ-Fe 中的最大溶解度点，2.11%C，1148℃。
P：碳在 α-Fe 中的最大溶解度点，0.0218%C 727℃。 G：同素异构转变点，912℃。 ES 线：碳在奥氏体中的溶解度曲线，又称 Acm 温度线，随温度的降低，碳在奥化体中的溶解度减少，多 余的碳以 Fe3CⅡ形式析出，所以具有 0.77%～2.11%C 的钢冷却到 Acm 线与 PSK 线之间时的组织 P+ Fe3CⅡ， 从 A 中析出的 Fe3CⅡ称为二次渗碳体。 GS 线：不同含碳量的奥氏体冷却时析出铁素体的开始线称 A3 线，GP 线则是铁素体析出的终了线，所以 GSP 区的显微组织是 F+A。 PQ 线：碳在铁素体中的溶解度曲线，随温度的降低，碳在铁素体中的溶解度减少，多余的碳以 Fe3CⅢ形 式析出，从 F 中析出的 Fe3CⅢ称为三次渗碳体 ，由于铁素体含碳很少，析出的 Fe3CⅢ很少，一般忽略，认为 从 727℃冷却到室温的显微组织基本不变化。 ECF 线：共晶转变线，在这条线上发生共晶转变 ，含碳量在 2.11～6.69%的铁碳合金冷却到 1148℃时都 有共晶转变发生。 PSK 线：共析转变线，在这条线上发生共析转变 ，含碳量在 0.02～6.69%的铁碳合金冷却到 727℃时都 有共析转变发生。 3.简述铁碳相图中三个基本反应：共析反应，共晶反应及包晶反应，写出反应式，标出含碳量及温度。 答：共析反应：冷却到 727℃时具有 S 点成分的奥氏体中同时析出具有 P 点成分的铁素体和渗碳体的两相 混合物。A(0.77) (F(0.0218)+Fe3C(6.69))
机械工程材料考试复习题与答案
机械工程材料考试复习题与答案机械工程材料考试复习题与答案一、填空题（）1.机械零件在工作条件下可能受到力学负荷、热负荷和环境介质三种负荷的作用。
2.金属塑性的指标主要有延伸率和断面收缩率两种。
3.金属材料的机械性能是指在载荷作用下其抵抗变形或断裂的能力。
4.刚度是指材料在外力作用下抵抗弹性变形的能力。
5.强度是指材料在外力作用下抵抗变形和断裂的能力。
6.常用测定硬度的方法有布氏硬度、洛氏硬度和维氏硬度测试法。
7.材料按化学成分分为金属材料、高分子材料、陶瓷材料和复合材料四大类。
8.金属材料的加工工艺性能包括铸造性、可锻性、可焊性、切削加工性和热处理工艺性。
9.常见的晶体结构有体心立方晶格、面心立方晶格和密排六方晶格三种。
10.晶体缺陷按其几何特征可分为点缺陷、线缺陷和面缺陷三种。
11.固溶体的晶体结构与溶剂晶体结构相同。
12.当合金溶液凝固后，由于组元间的相互作用不同，可形成固溶体和金属化合物两种形式。
13.铁从高温液态向室温冷却时发生的变化：。
14.珠光体是铁素体相与渗碳体混合在一起形成的机械混合物。
15. 碳溶解在α-Fe中所形成的间隙固溶体称为铁素体。
16. 在Fe-Fe3C相图中，共晶点的含碳量为 4.3% ，共析点的含碳量为 0.77%17.低温莱氏体是珠光体和渗碳体组成的机械混合物。
18.金属结晶的过程包括晶核形成和晶粒长大两个过程。
19.晶核的形成包括自发形核和非自发形核两种形式。
20.晶核的长大包括枝晶长大和平面长大两种形式。
21.金属铸锭的宏观组织是由三个晶区组成，由外向内分别是细等轴晶离区、柱状晶粒区和中心等轴晶粒区。
22..铸锭的缺陷包括缩孔与缩松、气孔、非金属夹杂物和成分偏析。
23.焊缝的组织是金属组织。
24.焊接接头是由焊缝和热影响区构成。
25.冷变形后金属在加热中，随温度的升高或加热时间的延长，其组织和性能一般经历回复、再结晶和晶粒长大三个阶段的变化。
26..细化晶粒的方法包括增大过冷度、加入形核剂和机械方法。
工程材料试题及答案(共8篇)
工程材料试题及答案（共8篇）篇1：工程材料试题及答案工程材料试题及答案1、金属材料的使用性能包括物理性能、（）和（）。
答案：化学性能力学性能2、金属材料的工艺性能包括锻造、（）、（）等。
答案：铸造焊接3、变化很慢的载荷称为（）载荷。
答案：静4、在短时间内以高速度作用于零件上的载荷称为（）载荷。
答案：冲击5、大小和方向随时间发生周期性变化的载荷称为（）载荷。
答案：交变6、变形一般分为（）变形和塑性变形两种。
不能随载荷的去除而消失的变形称为（）变形。
答案：弹性塑性7、强度是指金属材料在静载荷作用下，抵抗（）或（）的能力。
答案：塑性断裂8、强度常用的衡量指标有（）和（）。
答案：屈服点抗拉强度9、如果零件工作时所受的应力低于材料的（）和（），则不会产生过量的塑性变形。
答案：屈服点σs210、有一钢试样其横截面积为100mm，已知钢试样的σs＝314MPa，σb＝530MPa 。
拉伸试时，当受到拉力为（）时，试样出现屈服现象，当受到拉力为（）时，试样出现缩颈.答案：31400 5300011、断裂前金属材料产生塑性变形的能力称为塑性。
金属材料的（）和（）的数值越大，表示材料的塑性越好。
答案：断后伸长率断面收缩率12、一拉伸试样的原标距长度为50mm，直径为10 mm拉断后试样的标距长度为79 mm，缩颈处的最小直径为4.9 mm,此材料的伸长率为（）,断面必缩率为（）。
答案：58% 73%13、填出下列力学性能指标的符号：符号：抗拉强度（），洛氏硬度C标尺（）。
答案：σb HRC14、符号：断面收缩率（），冲击韧度（）。
答案：φ Ak15、500HBW5/750表示用直径为5mm, 材料为硬质合金球形压头，在7350 N压力下，保持（）s,测得的硬度值是（）。
答案： 10—15 50016、金属材料抵抗（）载荷作用而（）能力，称为冲击韧性。
答案：冲击不破坏17、原子呈无序堆积状况的物体叫非晶体，原子呈有序、有规则排列的物体称为（）。
工程材料期末考试复习资料
《工程材料》课程综合复习资料一、单选题1.60Si 2Mn 钢的热处理工艺是（）。
A.淬火+低温回火B.淬火+中温回火C.淬火+高温回火答案：B2.面心立方晶格的最密排面晶面是（）。
A.｛100｝B.｛110｝C.｛111｝答案：C3.Fe 3C 是（）。
A.电子化合物B.固溶体C.复杂结构的间隙化合物D.间隙相答案：C4.二元合金在发生L →)(βα+共晶转变时，其相组成是（）。
A.液相B.单一固相C.两相共存D.三相共存答案：D5.过共析钢正常淬火加热温度为（）。
A.A C1+30℃～50℃B.A CCm +30℃～50℃C.A C3+30℃～50℃答案：A6.亚共析钢的正常淬火加热温度是（）。
A.A+30℃～50℃C1+30℃～50℃B.AC3+30℃～50℃C.ACCm答案：B7.制造手用锯条一般选用（）。
A.40Cr调质处理B.T12淬火+低温回火C.65Mn 淬火+中温回火D.CrWMn 淬火+高温回火答案：B8.共析钢的过冷A在650～600℃的温度区间等温转变时，所形成的组织是（）。
A.SB.下BC.上BD.P答案：A9.间隙相的性能特点是（）。
A.硬度低、熔点高B.硬度高、熔点低C.硬度高、熔点高答案：C10.低碳钢正火的目的是（）。
A.调整硬度，改善切削加工性能B.消除网状二次渗碳体C.消除内应力，防止淬火变形和开裂答案：A11.奥氏体向马氏体转变属于（）相变。
A.扩散型B.半扩散型C.非扩散型答案：C12.具有共晶反应的二元合金，其中共晶成分的合金的（）。
A.铸造性能好B.锻造性能好C.焊接性能好D.热处理性能好答案：A13.奥氏体向珠光体的转变是（）。
A.扩散型转变B.半扩散型C.非扩散型转变答案：A二、判断题1.马氏体是碳在α－Fe 中的过饱和固溶体，当奥氏体向马氏体转变时，体积要收缩。
答案：×2.在铁碳合金平衡结晶过程中，只有碳质量分数为4.3％的铁碳合金才能发生共晶反应。
工程材料(机械类)试题答案以及复习要点归纳汇总(完整版)
《工程材料学》试题答案以及复习重点汇总机械工程材料复习材料结构与性能： ⒈材料的性能：①使用性能：机械性能（刚度、弹性、强度、塑性、硬度、冲击韧性、疲劳强度、断裂韧性）； ②工艺性能：热处理性能、铸造性能、锻造性能、机械加工性能等。
⒉材料的晶体结构的性能：纯金属、实际金属、合金的结构（第二章）；纯金属：体心立方（e F -α）、面心立方（e F -γ），各向异性、强度、硬度低；塑性、韧性高 实际金属：晶体缺陷（点：间隙、空位、置换；线：位错；面：晶界、压晶界）→各向同性；强度、硬度增高；塑性、韧性降低。
合金：多组元、固溶体与化合物。
力学性能优于纯金属。
单相合金组织：合金在固态下由一个固相组成；纯铁由单相铁素体组成。
多相合金组织：由两个以上固相组成的合金。
多相合金组织性能：较单相组织合金有更高的综合机械性能，工程实际中多采用多相组织的合金。
⒊材料的组织结构与性能⑴。
结晶组织与性能：F 、P 、A 、Fe3C 、Ld ； 1）平衡结晶组织平衡组织：在平衡凝固下，通过液体内部的扩散、固体内部的扩散以及液固二相之间的扩散使使各个晶粒内部的成分均匀，并一直保留到室温。
2）成分、组织对性能的影响①硬度(HBS)：随C ﹪↑,硬度呈直线增加， HBS 值主要取决于组成相C F e3的相对量。
②抗拉强度(b σ)：C ﹪＜0.9%范围内，先增加，C ﹪＞0.9～1.0％后，b σ值显著下降。
③钢的塑性(δϕ)、韧性(k a )：随着C ﹪↑,呈非直线形下降。
3）硬而脆的化合物对性能的影响：第二相强化：硬而脆的化合物，若化合物呈网状分布：则使强度、塑性下降；若化合物呈球状、粒状（球墨铸铁）：降低应力集中程度及对固溶体基体的割裂作用，使韧性及切削加工性提高；呈弥散分布于基体上：则阻碍位错的移动及阻碍晶粒加热时的长大，使强度、硬度增加，而塑性、韧性仅略有下降或不降即弥散强化；呈层片状分布于基体上：则使强度、硬度提高，而塑性、韧性有所下降。
工程材料完整答案
复习题（材料成形）第一篇工程材料一、判断题（对的在题前的括号中打“√”，错的打“×”）（）1. 金属结晶时，冷却速度越快，则晶粒越细。
√（）2. 碳溶解在α-Fe中所形成的间隙固溶体称为奥氏体。
×（）3. 奥氏体的晶粒大小除了与加热温度和保温时间有关外，还与奥氏体中碳的质量分数及合金元素的质量分数有关。
√（）4. 马氏体的硬度主要取决于马氏体中的碳的质量分数量。
√（）5. 固溶强化是指因形成固溶体而引起合金强度、硬度升高的现象。
√（）6. 奥氏体中碳的质量分数愈高，淬火后残余奥氏体的量愈多。
√（）7. 高合金钢既具有良好的淬透性，也具有良好的淬硬性。
×（）8. 同一钢材在相同加热条件下水淬比油淬的淬透性好。
×（）9. 感应加热时的淬硬层深度主要取决于电流频率。
频率愈高，则淬硬层愈浅。
√（）10. 钢的表面淬火和表面化学热处理，本质上都是为了改变表面的成分和组织，从而提高其表面性能。
×（）11. 钢的含碳量越高，则其淬火加热温度越高。
×（）12. 金属多晶体是由许多内部晶格位向相同，而相互间位向不同的小晶体组成的。
√（）13. 因为单晶体具有各向异性的特征，所以实际应用的金属晶体在各个方向上的性能也是不相同的。
×（）14. 晶胞是从晶格中任意截取的一个小单元。
√（）15. 在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细。
√（）16. 在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。
×（）17. 在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。
√（）18. 在其它条件相同时，浇注时采用振动的铸件晶粒比不采用振动的铸件晶粒更细。
√（）19. 铸造合金常用共晶或接近共晶成分的合金，要进行塑性变形的合金常用具有单相固溶体成分的合金。
√（）20. 合金中的固溶体一般说塑性较好，而金属化合物的硬度较高。
工程材料复习题含答案
工程材料复习题含答案一、选择题1. 金属材料的强度是指材料在（）条件下抵抗外力作用而不被破坏的能力。
A. 静载荷B. 动载荷C. 冲击载荷D. 疲劳载荷答案：A2. 金属材料的塑性是指材料在（）条件下发生形变而不破裂的性质。
A. 拉伸B. 压缩C. 扭转D. 冲击答案：A3. 金属材料的硬度是指材料表面抵抗（）的能力。
A. 磨损B. 腐蚀C. 划伤D. 氧化答案：C4. 金属材料的韧性是指材料在受到（）时吸收能量的能力。
A. 拉伸B. 压缩C. 冲击D. 扭转答案：C5. 金属材料的导热性是指材料在温度差下传递（）的能力。
A. 热量B. 电能C. 声能D. 光能答案：A二、填空题6. 金属材料的四大性能包括强度、塑性、硬度和______。
答案：韧性7. 材料的疲劳是指材料在______作用下逐渐发生损伤直至破坏的过程。
答案：循环载荷8. 金属材料的腐蚀是指材料在______作用下逐渐失去材料性能的过程。
答案：环境介质9. 金属材料的焊接性是指材料在焊接过程中的______和焊接接头的______。
答案：加工性；性能10. 金属材料的热处理是指通过加热和冷却改变材料的______和______。
答案：组织结构；性能三、简答题11. 简述金属材料的热处理工艺有哪些？答案：金属材料的热处理工艺主要包括退火、正火、淬火和回火等。
12. 什么是金属材料的疲劳寿命？影响疲劳寿命的主要因素有哪些？答案：金属材料的疲劳寿命是指材料在循环载荷作用下能够承受的循环次数。
影响疲劳寿命的主要因素包括材料的内部缺陷、应力集中、载荷的幅度和频率等。
13. 金属材料的腐蚀类型有哪些？请列举三种常见的腐蚀类型。
答案：金属材料的腐蚀类型主要有化学腐蚀、电化学腐蚀和应力腐蚀等。
四、论述题14. 论述金属材料在工程应用中的重要性及其面临的挑战。
答案：金属材料在工程应用中具有重要性，因为它们提供了必要的结构强度、韧性和耐久性。
然而，金属材料也面临着腐蚀、疲劳和磨损等挑战，需要通过材料选择、设计优化和表面处理等方法来提高其性能和使用寿命。
