深基坑工程深层土体水平位移及分层沉降监测初探

合集下载

某地铁车站深基坑施工地表沉降监测分析

某地铁车站深基坑施工地表沉降监测分析

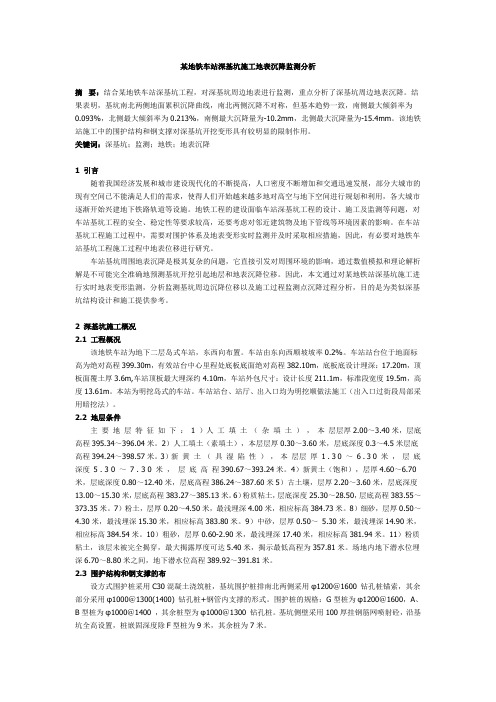

某地铁车站深基坑施工地表沉降监测分析摘要:结合某地铁车站深基坑工程,对深基坑周边地表进行监测,重点分析了深基坑周边地表沉降。

结果表明,基坑南北两侧地面累积沉降曲线,南北两侧沉降不对称,但基本趋势一致,南侧最大倾斜率为0.093%,北侧最大倾斜率为0.213%,南侧最大沉降量为-10.2mm,北侧最大沉降量为-15.4mm。

该地铁站施工中的围护结构和钢支撑对深基坑开挖变形具有较明显的限制作用。

关键词:深基坑;监测;地铁;地表沉降1 引言随着我国经济发展和城市建设现代化的不断提高,人口密度不断增加和交通迅速发展,部分大城市的现有空间已不能满足人们的需求,使得人们开始越来越多地对高空与地下空间进行规划和利用,各大城市逐渐开始兴建地下铁路轨道等设施。

地铁工程的建设面临车站深基坑工程的设计、施工及监测等问题,对车站基坑工程的安全、稳定性等要求较高,还要考虑对邻近建筑物及地下管线等环境因素的影响。

在车站基坑工程施工过程中,需要对围护体系及地表变形实时监测并及时采取相应措施,因此,有必要对地铁车站基坑工程施工过程中地表位移进行研究。

车站基坑周围地表沉降是极其复杂的问题,它直接引发对周围环境的影响,通过数值模拟和理论解析解是不可能完全准确地预测基坑开挖引起地层和地表沉降位移。

因此,本文通过对某地铁站深基坑施工进行实时地表变形监测,分析监测基坑周边沉降位移以及施工过程监测点沉降过程分析,目的是为类似深基坑结构设计和施工提供参考。

2 深基坑施工概况2.1 工程概况该地铁车站为地下二层岛式车站,东西向布置。

车站由东向西顺坡坡率0.2%。

车站站台位于地面标高为绝对高程399.30m,有效站台中心里程处底板底面绝对高程382.10m,底板底设计埋深:17.20m,顶板面覆土厚3.6m,车站顶板最大埋深约4.10m,车站外包尺寸:设计长度211.1m,标准段宽度19.5m,高度13.61m。

本站为明挖岛式的车站。

车站站台、站厅、出入口均为明挖顺做法施工(出入口过街段局部采用暗挖法)。

浅谈深基坑位移及沉降监测技术

浅谈深基坑位移及沉降监测技术

浅谈深基坑位移及沉降监测技术摘要:深基坑监测目的是监控深基坑开挖及施工过程中深基坑支护结构变形、地下水位升降等情况,提供及时准确的监测数据,为施工合理规划提出可靠的供参考依据。

基于此,本文阐述了深基坑监测的主要作用,对深基坑位移监测技术及沉降监测技术要点进行了论述分析。

关键词:深基坑监测;作用;位移监测技术;沉降监测技术要点深基坑施工过程中,由于地质条件、材料性质、荷载条件、施工条件等复杂因素的影响,使得深基坑出现位移及沉降现象,并且很难单纯从理论上预测其围护结构与相邻环境的变形规律及受力范围,因此必须在施工前必须做好监测工作,以保证工程的顺利进行。

一、深基坑监测的主要作用深基坑监测是指在深基坑支护结构以及周边的环境实施的安全检查和监测工作。

通过对深基坑的跟踪监测,使得工程能够安全顺利实施。

深基坑监测可以确切掌握施工的地下环境,以帮助施工人员了解施工过程中的地下土层、地下管线、地下设施、地面建筑等所受的影响及其程度。

并且通过深基坑监测,可以及时发现可能产生危险的施工内容,并为及时采取应急措施做好准备工作。

此外通过深基坑监测还有以下作用:(1)以监测数据与预测值为依据,对可能出现的工程隐患及时预报以采取相应措施,防患于未然,确保基坑本身及周边环境的安全和作业人员的安全。

(2)将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合预期要求,确定和优化下一步的施工参数,做到信息化施工。

(3)将现场测量结果用于信息化反馈优化设计,使设计达到优质安全、经济合理、施工快捷的目的。

二、深基坑位移监测技术的分析1、水平位移监测技术分析。

对于像任意方向发生水平位移的深基坑监测,可以采用极坐标或者前方交汇等方法;利用投点法或者小角度法可以进行深基坑向某一水平方向进行位移的监测;当深基坑与深基坑监测点的距离较远时,可以利用GPS测量的方法,实现对深基坑的监测。

对于基准点的埋设位置,应该尽量的避开低洼积水的地方。

基坑水平位移与沉降监测方案

基坑水平位移与沉降监测方案

基坑水平位移与沉降监测方案1.概况1.1 工程概况这个项目是一项大型的建筑工程,旨在建造一座现代化的大楼。

该建筑将包括商业和住宅用途,是当地城市发展的一个重要组成部分。

1.2 基坑概况该项目需要进行基坑开挖,以便为建筑物的地基做好准备工作。

基坑的深度将达到20米左右,需要进行支护工作以确保工人的安全。

1.3 工程地质概况该项目的地质条件复杂,地下水位较高,土质较软,需要采取特殊的施工方法来确保基坑的稳定性和安全性。

此外,还需要进行地质勘探和监测工作,以确保施工过程中不会对周围环境造成不良影响。

1.4 环境概况该项目位于城市中心,周围有许多居民和商业企业,需要采取特殊的措施来减少施工对周围环境的影响。

此外,还需要进行噪音、粉尘和污水处理等工作,以确保施工过程中不会对周围环境造成不良影响。

2.基坑支护及施工方案为确保基坑的稳定性和安全性,我们采取了多种支护措施,包括钢支撑、混凝土墙和土钉墙等。

此外,我们还采用了先进的施工技术,如挖孔桩、土钉墙和钻孔灌注桩等,以确保基坑的稳定性和安全性。

我们还将采取噪音、粉尘和污水处理等措施,以确保施工过程中不会对周围环境造成不良影响。

3、监测目的、范围、依据、原则及监测内容3.1 监测目的:本次监测的目的是为了解决公司在生产过程中存在的环境污染问题,以及对环境影响的评估。

3.2 监测范围:本次监测的范围包括公司生产厂区及周边区域,主要监测点包括废水排放口、废气排放口、噪声等。

3.3 监测依据:本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。

3.4 编制原则:本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。

同时,为了保证监测结果的准确性,我们将采用多种监测方法,包括现场监测、实验室分析等。

以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。

我们将严格按照以上要求进行监测,确保监测结果的准确性和可靠性。

3.5 监测内容64、基坑监测项目和监测方法要求汇总表75、监测方法5.1 水平位移观测:水平位移观测是指对基坑周边建筑物、道路等进行水平位移监测。

现代工程测量技术发展与应用研究

现代工程测量技术发展与应用研究

1 工 程概 况
某工程为地下三层 , 采用 明挖顺筑 法施 工。其基坑南 北长 1 1 8 . 5 m, 东西 长 1 1 6 . 8 ~ 1 0 2 . 9 m, 呈 梯 形布 置 , 开 挖 深 度约分 1 9 m, 局 部 挖 深 约 为 2 3 . 5 r o 。 围 护 结 构采 用
摘要 : 在建设 工程 施工 中, 深基坑工程作为最为重要的安全控制点 , 必须在施 工全过程 中都 予以重点监控 。 本文就近年 来蓬勃发
展 的一项工程 测量技术应用——深基坑工程的监测 , 结合 某深基坑 工程 实例 , 从监测频率 、 监测周期 、 监 测控 制指 标、 监测方法与数据
处理 方法、 监测预警与报 警的信 息反馈措施 、 监测质量保障措 施等方面 , 对该深基坑工程 的深层土体水平位移及分层沉降等方面 的监 测实施进行 了浅要 的分析与探讨 , 并希 望对今后 的深基坑 工程施工监测 工作提供一定 的帮助和借鉴 。
Ab s t r a c t :I n b u i l d i n g c o n s t r u c t i o n ,d e e p ou f n d  ̄i o n a s t h e mo s t i mp o r t a n t p o i n t o f s e c u i r t y c o n t r o l mu s t b e c o n t r o l l e d i n t h e wh o l e c o n s t r u c t i o n p r o c e s s . h e T p a p e r r e s e a r c h e s t h e e n g i n e e in r g me a s u r i n g t e c h n o l o g y -d e e p ou f n d a t i o n e n g i n e e in r g mo n i t o in r g .C o mb i n i n g wi t h t h e c o n s t uc r t i o n c a s e o f d e e p ou f n d  ̄i o n ,i t a n a l y z e s a n d d i s c u s s e s t h e mo n i t o i r n g a n d i mp l e me n t a t i o n o f t h e h o i r z o n t a l d i s p l a c e me n t a n d

土木工程知识点-怎样监测建筑施工深基坑水平、竖向位移?监测频率是怎样的?

土木工程知识点-怎样监测建筑施工深基坑水平、竖向位移?监测频率是怎样的?

土木工程知识点-怎样监测建筑施工深基坑水平、竖向位移?监测频率是怎样的?一、监测方法1、竖向位移观测竖向位移监测可采用几何水准或液体静力水准等方法。

坑底隆起(回弹)宜通过设置回弹监测标, 采用几何水准并配合传递高程的辅助设备进行监测, 传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。

围护墙(边坡)顶部、立柱、基坑周边地表、管线和邻近建筑的竖向位移监测精度应根据竖向位移报警值按下表确定。

竖向位移监测精度(mm)(表格出自建筑基坑工程监测技术规范(GB50497))2、水平位移观测测定特定方向上的水平位移时, 可采用视准线法、小角度法、投点法等;测定监测点任意方向的水平位移时可视监测点的分布情况, 采用前方交会法、后方交会法、极坐标法等;当测点与基坑点无法通视或距离较远时, 可采用GNSS 测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。

基坑围护墙(边坡)顶部、基坑周边管线、邻近建筑水平位移监测精度应根据水平位移报警值按下表确定。

水平位移监测精度要求(mm) (表格出自建筑基坑工程监测技术规范(GB50497))3、其他监测支护结构内力可采用安装在结构内部或表面的应变计或应力计进行量测。

混凝土构件可采用钢筋应力计或混凝土应变计进行量测;钢构件可采用轴力计或应变计等量测。

围护墙或土体深层水平位移的监测宜采用在墙体或土体中预埋测斜管, 通过测斜仪观测各深度处水平位移的方法。

测斜仪的系统精度不宜低于0.25mm/m, 分辨率不宜低于0.02mm/500mm。

建筑倾斜观测应根据现场观测条件和要求, 选用投点法、前方交会法、激光铅直仪法、垂吊法、倾斜仪法和差异沉降法等方法。

裂缝监测应监测裂缝的位置、走向、长度、宽度, 必要时尚应监测裂缝深度。

裂缝监测可采用以下方法:裂缝宽度监测宜在裂缝两侧贴埋标志, 用千分尺或游标卡尺等直接量测;也可用裂缝计、粘贴安装千分表量测或摄影量测等;裂缝长度监测宜采用直接测量法。

土体分层沉降监测.pptx

土体分层沉降监测.pptx
主要内容
1 监测 目的
3 分层沉管 磁环埋设
5 监测数据
整理分析
2 监测 仪器
4
监测 实施
一、监测目的
B 成因
施工引起的地表沉降是由于深层土体 位移造成的,而引起深层土体位移的 因素很多,诸如打(压)桩与压密注 浆加固地基、基坑开挖时挡土墙底部 位移、围护结构质量问题造成的水土 流失以及盾构推进过程中留下的空隙 等。
三、分层沉降管与钢环的埋设
3.1.磁锤式
磁锤式(测杆式)标志的埋设方法是用钻机在预定位置钻孔至欲 测土层的标高后,将护筒放入孔内,以防孔壁坍塌,再将标头放入 孔低,压入土层内,随后放入测杆(仅测杆式用),并使其底面与 标志顶部紧密接触,上部的水准气泡居中,最后用三个定位螺丝将 测杆在护筒中定位。
三、分层沉降管与钢环的埋设
四、监测实施
4.3 监测注意事项
(1)若是在噪声较大的环境中测量,蜂鸣声不 能听清时,可以用峰值指示。只要把仪器面板上 的选择开关拨至电压档即可,测量方法同蜂鸣声 指示。 (2)深层土体垂直位移的初始值应在分层标埋 设稳定后测定,一般不少于一周。每次监测应重 复进行两次,两次误差值不大于±1.0mm。对于 同一个工期,应固定监测仪器和人员,以保证监 测精度。
当接收仪发生蜂鸣或指针偏转最大时,就是磁环的位置,自上而下 依次逐点测出孔内各磁环至管口的距离,换算出各点的高程。
四、监测实施
4.2 监测步骤(磁环式)
(1)拧松绕线盘后面螺丝,让绕线盘转动自由,按下电源按钮, 手持测量电缆,将测头放入沉降管中,缓慢地向下移动。
(2)当测头穿过土层中磁环时,接收系统的蜂鸣器便会发出连 续不断的蜂鸣声,此时读出测量电缆在管口处的深度尺寸。
A
监测目的

浅谈基坑深层水平位移监测技术

浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪,全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况,这对实时掌握工程质量、保证安全施工可发挥重要作用。

基于此,本文以某工程实例为背景,简述基坑监测中深层水平位移的监测原理以及误差分析。

标签:基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展,深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。

深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。

本文主要论证测斜仪在深层水平位移监测中的应用,通过对观测原理的介绍,分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。

0概述基坑监测主要由桩(坡)顶水平位移、锚杆(索)拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成,其中深层水平位移监测工作以反映基坑变化为主要监测目的。

深层水平位移监测是一项技术性较强的测试项目,在挖掘基坑过程中,开展围护结构及其周边环境变化的监测工作,获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据,同时还可及时准确地预测危害环境安全的隐患,以便针对性开展预防工作,避免事故发生。

深层水平位移监测主要使用测斜仪来监测。

测斜仪可分为四个部分:探头、导管、电缆、读数仪。

1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器,主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量,并以此计算出基坑支护监测点垂直水平位移。

测斜仪以准确测定解构桩(墙)体倾斜值为主要观测方式。

测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分,滑动式仪器由测斜管、探头和数据采集系统组成。

选用伺服加速度计作为探头的敏感元件,作为一种力平衡式伺服系统,在重力影响下,其可以将传感器探头和地球重心方向产生的倾斜角θ为基础,向铅垂做出一个角度的摆动,并通过高灵敏度换能器转换为一个信号,待完成信号分析后,监测点水平位移值ΔXi会直接计算出来,并显示于液晶屏。

基坑水平位移-沉降监测与深层水平位移(测斜孔)监测的关联性

基坑水平位移\沉降监测与深层水平位移(测斜孔)监测的关联性【摘要】现在,大型建筑物越来越多,基坑开挖的深度和规模也越来越大。

为保证深基坑开挖的安全,以及为基坑支护方案的选取提供基础资料,必须对基坑进行变形监测。

在基坑变形监测中,位移、沉降量是直接反映基坑变形的物理量,其准确性也是直接正确反映出建筑安全稳定性。

本文详细介绍了基坑水平位移、沉降的监测和深层水平位移监测方法及注意事项,同时还说明三者的相互关系。

【关键词】基坑水平位移沉降深层水平位移一、前言:随着经济建设的不断发展,全国各地兴建了大量的水工建筑物,工业与交通建筑物,高大建筑物以及开发地下资源而兴建的工程设施。

在建筑施工过程中,由于很多因素影响,会导致建筑变形。

因此,基坑开挖后要进行水平位移、沉降监测。

二、建筑产生变形的原因工程建筑物产生变形的原因有很多种,最主要的原因是两个方面,一是自然条件及其变化,即建筑物地基的工程地质、水文地质、土的物理性质、大气温度和风力等因素引起。

例如,同一建筑物由于基础的地质条件不同,引起的建筑物不均匀沉降,使其发生倾斜或裂缝。

二是建筑物自身原因,即建筑物本身的荷载、结构、形式、及动荷载的作用。

此外,勘测、设计、施工质量及运营管理工作的不合理也会引起建筑物的变形。

三、基坑水平位移、沉降监测的监测方法(一)基坑水平位移检测方法1、基坑水平位移主要是基坑壁水平位移,其测定时主要测定基坑围护结构桩墙顶水平位移与桩墙深层挠曲。

基坑壁水平位移观测的精度应根据基坑支护结构类型、基坑形状、大小和深度、周边建筑及设施的重要程度、工程地质与水文地质条件和设计变形警报预估值等因素综合确定。

基坑壁水平位移观测可根据现场条件使用视准线法、测小角法、前方交会法或极坐标法,并宜同时使用测斜仪或钢筋计、轴力计等进行观测。

2、当使用视准线法、测小角法、前方会交法或极坐标测定基坑水平位移时应该符合下列规定:(1)基坑壁水平位移观测点应沿基坑周边桩墙顶每隔10~15m布设一点。

深基坑监测方案

深基坑监测方案深基坑监测是建设工程中非常关键的一项工作,目的是确保基坑施工的安全和稳定。

下面给出了一个深基坑监测方案的示例,以供参考。

一、监测目标:1. 监测基坑变形和沉降情况,包括水平位移、垂直变形和沉降速度等参数。

2. 监测基坑周边的地面沉降情况,包括径向沉降和破坏区域的扩展情况。

3. 监测基坑周围的建筑物和地下管线的变形情况,确保安全运营。

二、监测方法:1. 使用水平位移监测仪器对基坑周边的地面进行实时监测,记录并分析监测数据,发现任何异常变化。

2. 使用测斜仪对基坑内部的土体进行定期监测,分析土体的变形和沉降情况。

3. 使用沉降观测点和标高测量方法来监测基坑和周边地面的沉降情况。

4. 使用全站仪对基坑周边的建筑物进行定期监测,记录建筑物的变形情况。

5. 使用地下雷达和超声波探测仪对基坑周边地下管线进行定期监测,确保管线的完整性。

三、监测频率:1. 地面监测:每日监测一次,记录并分析数据。

2. 测斜监测:每周监测一次,记录并分析数据。

3. 沉降监测:每周监测一次,记录并分析数据。

4. 建筑物监测:每月监测一次,记录并分析数据。

5. 管线监测:每季度监测一次,记录并分析数据。

四、监测报告:1. 每次监测后,需要生成监测报告,记录监测数据和分析结果。

2. 每周整理一次监测报告,总结监测情况,并提出相应的建议和措施。

五、紧急预警和应急响应:1. 如果监测发现有任何异常情况,需要立即发出预警,并采取相应的紧急措施。

2. 监测人员需要有相应的培训和技能,能够在紧急情况下做出正确的应急响应。

六、监测人员:1. 由专业的监测公司派遣监测人员进行监测工作。

2. 监测人员应具备相关的专业背景和技能,能够熟练操作监测仪器设备,并能准确分析监测数据。

七、监测费用:1. 监测费用由施工单位承担,包括监测仪器设备的购买和维护,以及监测人员的人力成本。

2. 监测费用应计入工程造价。

以上是一个深基坑监测方案的示例,具体实施方案需要根据具体的工程要求进行调整和补充。

浅析深基坑施工中的沉降监测

B ig Man B ig n C a y n i r e i rd e i h o a g C t d g y
Ab ta t T e p p rd ti h to sfrcn tu t n o rsrse o cee c n n o s b x b a w t src h a e eal te me d o o s ci fpe t s d c n rt o d u u o e m i s h r o e h
有害沉降, 及时采取有效措施 , 确保工程施工不对周 边环 境造 成 巨大影 响 , 证人们 的工作 、 活能够 正 保 生
常进 行 ; 次 , 其 通过 对 监 测 数据 的分 析 , 能够 正 确 地 指 导施工 工序 , 以及 工 程 竣 工后 对 其 的稳定 情 况 做 出判 断 , 其 能够安 全运 营 。鉴于上 述原 因 , 深 确保 在
下设 3层地 下 室 , 挖 深度 为 1 . m。场 区地形 较 开 65
平坦 , 面市政 高 程 为 4 .7~5 .2 地 99 14m。原 地 貌 为
河流冲击平原 , 由第 四纪冲积洪形成。基坑周边多
为商 业建筑 物 和市政 设施 。
2 沉降 监测
2 1 监 测 目的 .
图 1 变 形 观 测 的 测量 点 关 系 图
ቤተ መጻሕፍቲ ባይዱ
形观测点的依据。基准点应布设在变形影响范围之 外 、 为明显 、 较 通视 良好 且 保证 安 全 的位 置 ; 布设 成
网形 、 站数 最少 的观 测环线 。 个工程 至少 应有 3 测 每 个 稳定 可靠 的点作 为基 准点 ; 使用过 程 中 , 应定 期对 其进 行稳 定性 检查 , 已判 断 为稳 定 的点 方 可作 为测 量 变形 的基准 点 。 () 2 观测 基 点 亦 称 为 工 作 基 点 , 变 形 观 测 中 是
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

深基坑工程深层土体水平位移及分层沉降监测初探
在建设工程施工中,深基坑工程作为最为重要的安全控制点,必须在施工全过程中都予以重点监控。

本文结合某深基坑工程实例,从监测频率、监测周期、监测控制指标、监测方法与数据处理方法、监测预警与报警的信息反馈措施、监测质量保障措施等方面,对该深基坑工程的深层土体水平位移及分层沉降等方面的监测实施进行了浅要的分析与探讨,并希望对今后的深基坑工程施工监测工作提供一定的帮助和借鉴。

标签:深基坑工程;深层土体;位移及沉降;监测
1 工程概况
某工程为地下三层,采用明挖顺筑法施工。

其基坑南北长118.5m,东西长116.8~102.9m,呈梯形布置,开挖深度约分19m,局部挖深约为23.5m。

围护结构采用Φ1000@1200钻孔灌注桩+Φ850@600的三轴搅拌桩止水帷幕,在钻孔桩之间采用二排Φ900高压旋喷桩加强止水。

支护结构为土钉+排桩+旋喷桩止水帷幕+锚杆+一道钢筋砼支撑。

根据设计要求,结合基坑工程围护设计要求和基坑工程施工现状以及周边环境,确定本深基坑工程的深层土体水平位移及分层沉降等方面的监测项目和监测精度。

2 深基坑工程深层土体水平位移及分层沉降监测频率、周期与控制指标
2.1 深基坑工程深层土体水平位移及分层沉降监测频率
本深基坑工程深层土体水平位移及分层沉降等方面的监测频率。

若遇特殊情况或出现报警情况后,可根据其与基坑的相对位置关系在此表的基础上进行适当加密监测。

2.2 深基坑工程深层土体水平位移及分层沉降监测周期
本深基坑工程监测总工期以建设单位要求的监测开工日期为起点,至工程主体结构施工完毕或施工影响区域内的受影响的建(构)筑物沉降变形稳定为止。

其沉降变形稳定标准:参照《建筑变形测量规范》JGJ8-2007相关内容确定,即“当最后100d的沉降速率小于0.01~0.04mm/d时可认为已经进入稳定阶段”。

2.3 深基坑工程深层土体水平位移及分层沉降监测控制指标
监测报警指标一般以总变化量和变化速率两个量控制,累计变化量的报警指标一般不宜超过设计限值。

本工程基坑开挖的安全等级为一级,因此监控施工过程中的基坑变形、环境变化情况应全面满足一级控制保护要求,使施工单位能随时了解变形情况,以便及时采取有关措施,调控施工步序与节奏,作到信息化施工,确保工程施工顺利进行。

根据本深基坑工程围护结构设计要求,其深层土体
水平位移及分层沉降等方面的监测控制值均以设计所提供的为准,设计未给定控制值的测项依据相关规范、同类经验和现场情况进行确定。

3 深基坑工程深层土体水平位移及分层沉降监测方法与数据处理
3.1 深基坑工程深层土体水平位移监测方法和数据处理
采用新科测斜仪进行监测。

测试时,测斜仪探头沿测斜管垂至于测量面的导槽缓缓沉至孔底,在恒温一段时间后,自下而上以0.5m为间隔,逐段测出该方向上的位移;转换测斜仪探头180°再测一次;同时观测临近的围护桩顶水平位移监测点的位移值,作为测斜管管口位移值。

深层水平位移内业计算方法:采用管口为起算点,水平位移采用由上向下叠加推算各点的位移值。

计算公式:
式中:ΔXi-i深度的累计位移(计算结果精确至0.1mm);Xi-i深度的本次累计偏移值(mm);Xi0-i深度的初始累计偏移值(mm);Aj-仪器在0°方向的读数;Bj-仪器在180°方向的读数;C-探头的标定系数;L-探头的长度(mm);αj-倾角
3.2 深基坑工程地表垂直位移监测方法和数据处理
采用TrimbleDiNi12电子水准仪及配套水准标尺,按二等水准测量精度要求,采用几何水准测量方法进行垂直位移监测。

所有采用水准测量的监测项目(如围护桩顶垂直位移、坡顶垂直位移、地表垂直位移、立柱垂直位移等),其垂直位移监测点应与测区附近的基准点、工作基点共同组成变形监测网,采用闭(附)合水准路线进行观测。

观测记录采用电子水准仪自带记录程序进行,观测完成后形成原始电子观测文件,通过数据传输处理软件传输至计算机,检查合格后使用水准平差软件进行严密平差,得出各点高程值。

3.3 深基坑工程土体分层沉降监测方法和数据处理
分层沉降采用JTM-8000型电磁式沉降仪测量每层磁环与管口的深度值,采用水准测量实测管口高程,则磁环值:
h=h管-h实
式中:h-磁环高程;h管-管口高程;h实-管口与磁环之深度
在土体分层沉降监测中,每层磁环的变化量即为每层土体变化量。

3.4 深基坑工程坑外地下水位监测方法和数据处理
采用SWJ-90电测水位计测量水位管管口至管内水面的深度值,采用水准测量实测管口高程,则管内水位值:
h=h管-h实
式中:h-水位高程;h管-管口高程;h实-管口与管内水面之深度
4 深基坑工程深层土体水平位移及分层沉降监测预警、报警的信息反馈
当发生预警时,应由工点负责人第一时间采取口头汇报、电话汇报、短信汇报或网络形式等快捷方式将预警情况向建设单位代表、驻地监理及施工单位等各方进行报告,同时要求监测人员和施工监测人员加强监测,密切关注监测数据的变化。

当发生报警时,由项目负责人第一时间采取口头汇报、电话汇报、短信汇报或网络形式等快捷方式将报警情况上报建设单位代表、驻地监理及施工单位等各方进行报告,同时,整理监测数据信息,12小时内将书面文件送抵相关单位。

并要求监测人员和施工监测人员加强监测,密切关注监测数据的变化。

在确定处理方案后,由施工单位根据方案采取对应的处理措施。

在此过程中,应有针对性地加强风险位置的周边环境和工程自身的現场监测、巡视及风险信息的汇总分析,对处理措施实施的效果进行严密监控,并将监控情况向各方定期汇报。

5 深基坑工程深层土体水平位移及分层沉降监测质量保障措施
5.1 质量方针及目标
本深基坑工程监测工作以数据准确、方法科学、反馈及时、工作高效为方针,在整个监测周期内做到仪器合格率100%、持证上岗率100%、数据准确率100%、反馈及时率100%、报告差错率为零。

5.2 质量控制流程
本深基坑工程监测工作应严格按照企业相关计量认证质量管理体系质量手册、程序文件、作业细则中基坑监测作业要求进行整个过程的质量控制,保证成果质量。

5.3 雨季监测质量保证措施
监测过程中需密切关注天气变化,小雨时候应打伞作业,大雨情况下应根据天气预报情况提前安排监测工作,并在雨后及时观测。

同时,还应安排技术人员加强巡视。

6 结束语
总而言之,深基坑工程的施工监测是一项关系人民生命财产安全的重要工作,必须做到兢兢业业、勤勤恳恳,决不能弄虚作假、敷衍了事。

此外,在监测实施过程中,应根据设计变更情况、施工单位现场核查情况、现场实施实际条件对监测方案进行优化调整。

如在设计结构位置调整时,对周边环境的影响情况进行分析,补充监测项目或监测点;在施工单位对环境核查发现新的情况时有针对性的进行补充调整,方案现场实施时根据现场实际情况对测点部位进行适当调整。

参考文献
[1]刘海燕.深基坑监测数据分析与变形预测研究[D].北京:北京交通大学,2012.
[2]田甜.深基坑桩锚支护体系监测系统研究[D].重庆:重庆大学,2008.
[3]蒋宿平.坑监测技术的研究与应用[D].长沙:中南大学,2010.
[4]张营.深基坑监测方法与精度要求研究及其工程应用[D].济南:山东大学,2012.。
