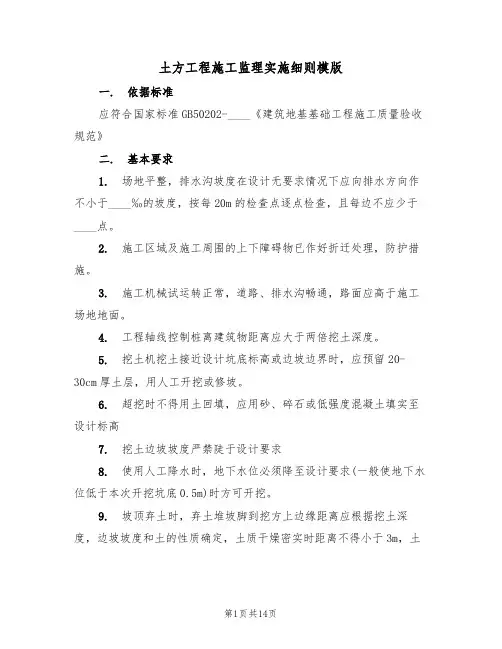

土方工程施工监理实施细则模版(2篇)
土方工程施工监理实施细则模版一. 依据标准应符合国家标准GB50202-____《建筑地基基础工程施工质量验收规范》二. 基本要求1.场地平整，排水沟坡度在设计无要求情况下应向排水方向作不小于____‰的坡度，按每20m的检查点逐点检查，且每边不应少于____点。
2.施工区域及施工周围的上下障碍物已作好折迁处理，防护措施。
3.施工机械试运转正常，道路、排水沟畅通，路面应高于施工场地地面。
4.工程轴线控制桩离建筑物距离应大于两倍挖土深度。
5.挖土机挖土接近设计坑底标高或边坡边界时，应预留20-30cm厚土层，用人工开挖或修坡。
6.超挖时不得用土回填，应用砂、碎石或低强度混凝土填实至设计标高7.挖土边坡坡度严禁陡于设计要求8.使用人工降水时，地下水位必须降至设计要求(一般使地下水位低于本次开挖坑底0.5m)时方可开挖。
9.坡顶弃土时，弃土堆坡脚到挖方上边缘距离应根据挖土深度，边坡坡度和土的性质确定，土质干燥密实时距离不得小于3m，土质松软时距离不得小于5m10. 保证基坑(槽)基底土质符合设计要求并严禁扰动。
控制点1.防止挖方边坡塌方⑴控制开挖过程各土层中边坡度，严格按设计要求进行⑵地下水位变化活跃时，加强井点降水和排水措施，严密监视地下水位⑶控制边坡顶部附加荷载⑷经常检查开挖土层地质情况，防止因土层疏松造成塌方2.防止滑坡⑴严禁地表水渗入边坡体内或冲刷掏空坡脚，增加斜坡陡度，引起滑动⑵地下水位上升时，加强同设计方联系和监测防止因土体自重增大引起滑坡⑶控制挖方边坡陡度，在坡体堆土高度，防止破坏土体平衡引起滑坡3.防止基坑泡水⑴开挖基坑(槽)周围应设排水沟挡水堤或外斜坡，防止地面水流入基坑⑵挖土放坡时，坡顶、坡脚至排水沟保持一定距离。
一般为0.5-1.0m⑶逐层开挖，逐层放坡，并随之开挖排水沟、集水井，保证开挖面，排水沟、集水井之间有一定高差，地下水位在开挖面以下不少于0.5m4.防止边坡超挖⑴机械开挖应预留200mm厚土，采用人工修整。

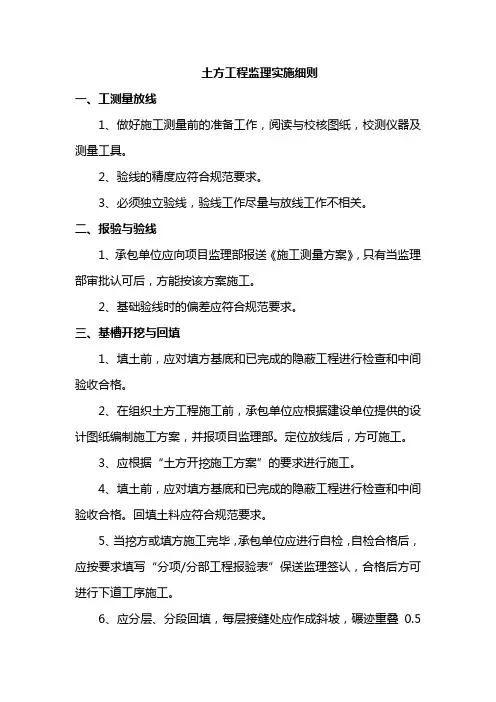

土方工程监理实施细则
土方工程监理实施细则一、工测量放线1、做好施工测量前的准备工作，阅读与校核图纸，校测仪器及测量工具。
2、验线的精度应符合规范要求。
3、必须独立验线，验线工作尽量与放线工作不相关。
二、报验与验线1、承包单位应向项目监理部报送《施工测量方案》，只有当监理部审批认可后，方能按该方案施工。
2、基础验线时的偏差应符合规范要求。
三、基槽开挖与回填1、填土前，应对填方基底和已完成的隐蔽工程进行检查和中间验收合格。
2、在组织土方工程施工前，承包单位应根据建设单位提供的设计图纸编制施工方案，并报项目监理部。
定位放线后，方可施工。
3、应根据“土方开挖施工方案”的要求进行施工。
4、填土前，应对填方基底和已完成的隐蔽工程进行检查和中间验收合格。
回填土料应符合规范要求。
5、当挖方或填方施工完毕，承包单位应进行自检，自检合格后，应按要求填写“分项/分部工程报验表”保送监理签认，合格后方可进行下道工序施工。
6、应分层、分段回填，每层接缝处应作成斜坡，碾迹重叠0.5—1.0米，上下层接缝应错开不小于1米。
7、当挖方或填方施工完毕，承包单位应进行自检，自检合格后，应按要求填写“分项/分部工程施工报验表”报送监理签认，合格后方可进行下道工序施工。
四、钢筋工程质量控制1、监理工程师在巡检过程中，应要求焊工持证上岗，并进行抽查，检查合格后方可进行正式钢筋焊接。
2、监理工程师必须充分熟悉图纸，对有关配筋变化涉及到的图纸会审记录、设计变更通知单和工程洽商记录，应及时标注在相应的结构施工图上。
3、对钢筋焊接进行外观检验，不合格的要求返工。
审查承包单位报送的钢筋焊接接头的试验报告单，对于不符合规范要求的应责令承包单位进行返工处理。
4、在钢筋绑扎过程中，监理工程师应到现场巡视，发现问题，及时以“监理通知”形式通知承包单位改正。
5、在承包单位质检合格的基础上，对承包单位报验的部位进行隐蔽工程验收。
6、悬挑结构负弯矩钢筋应保证到位，采取措施防止踩压错位。
土方监测专项办法
施工方监测专项方案一、监测概况监测依据《建筑基坑工程监测技术规范》(GB50497-2009进行，采用仪器监测及人员巡视监测相结合。
1.1监测内容根据设计要求，基坑进行如表1-1所示项目的监测。
基坑监测项目表5.1-11.2监测预警值监测报警值表5.1-12监测控制网的布设和监测点布设原则2.1监测控制网点的布设在基坑外以基坑深度的1.5倍距离建造2个观测台仪器墩，作为监测的工作点，设置为强制归心标志点。
埋设3个基准标石控制点，基准点按国家一等基准标石埋设，参照《工程测量规范》(GB50026-2007执行，仪器墩及基准标石详见图2-1。
工作点与基准点联测，坐标联测方法采用精密导线法施测。
高程联测方法采用精密水准施测。
图2-1仪器墩及基准标石示意图(1) 平■面控制点：平面控制点以天津坐标系统为起算依据，控制测量布设精密导线，工作基点导线点埋设成强制归心点。
按二级导线法施测，以基准点为起算点形成符合线路。
相对精度不低丁1/30000。
(2) 高程控制点：在基坑30米以外便丁重复测量通视的永久稳固的场地或建筑物上布设，主要技术指标和测量作业的基本技术要求按照《国家一、二等水准测量规范》(GB12897-93 ,需布设3个高程基准点作为沉降观测的起算点。
按二等水准观测施测，形成闭合线路。
闭合差^.。
/叶(N为测站数)。
2.2监测点布设原则观测点类型和数量的确定应结合工程性质、地质条件、设计要求、施工特点等因素综合考虑。
为验证设计数据而设的测点应布置在设计最不利位置和断面处，为监测施工而设的测点应布置在相同工况下的最先施工部位，其目的是及时反馈信息，指导施工。
地表面变形测点的位置既要考虑反映监测对象的变形特征，乂要便丁采用仪器进行观察，还要有利丁测点的保护。
埋测点不能影响和妨碍结构的正常受力，不能削弱结构的刚度和强度。
在实施多项内容测试时，各类测点的布置在实践和空间上应有机结合，力求使同一监测部位同时反映不同的物理变化量，找出内在的联系和变化规律。
测量及监测监理实施细则
珠江三角洲城际快速轨道交通广州至佛山段土建工程广佛线GFDG4标段施工监理细则土建工程测量及监测编号：中煤中原广佛细则—005编制人：审核人：中煤邯郸中原建设监理咨询有限责任公司广佛线G F D G4标段土建工程监理部二○○九年十一月目录1 工程概况 (1)1.1工程概况 (1)2 测量监测监理依据 (2)3 准备工作的监理 (2)3.1 监理的准备工作 (2)3.2 对承包商准备工作的监理 (3)4矿山法和盾构法隧道施工监测过程监理 (3)4.1 矿山法和盾构法隧道施工监测 (3)4.2 监测项目 (3)4.2.1地表沉降监测 (3)4.2.2 地表建（构）筑物沉降与倾斜观测 (4)4.2.3 矿山法隧道顶拱沉降观测 (4)4.2.4 隧道管片隆陷监测 (4)4.2.5隧道管片收敛监测 (4)4.2.6 地下管线沉降监测 (4)4.2.7 竖井及始发井的监测 (4)4.3 本标段各施工监测方案的审查要求 (4)4.4 监测监理的一般要求 (5)4.5 监测技术要求 (5)4.6 监测报告 (12)4.6 协作 (12)4.7监测旁站要求 (12)4.8 突发情况下应急措施 (13)4.9 本标沿线主要控制点 (13)5矿山法（盾构法）隧道施工测量过程监理 (13)5.1测量项目 (13)5.2 本标各区间施工测量方案的审查要求 (14)5.3 测量监理的一般要求 (14)5.4 测量技术要求 (15)5.5 协作 (19)5.6测量独立复核及旁站要求 (19)5.7对监测点的保护 (20)6.对第三方监测的管理 (20)6.1对第三方监测单位准备工作的管理 (20)6.2对第三方监测单位工作过程中的管理 (20)1 工程概况1.1工程概况珠江三角洲城际快速轨道交通广州至佛山段项目施工15标段【沙涌～沙园矿山法区间、沙园～燕岗区间】土建工程，起于广州市海珠区光大花园盾构吊出井，向东前行至沙园站北端，再由沙园站南端沿着工业大道向东南行进，下穿昌岗路立交桥，最后进入燕岗站。
土方工程施工监理实施细则模版（四篇）
土方工程施工监理实施细则模版第一章总则第一条目的和依据为了规范土方工程施工监理活动，保证土方工程施工质量，确保施工安全，提高工程效益，根据《中华人民共和国土木工程施工质量管理条例》等相关法律法规，制定本细则。
第二条适用范围本细则适用于土方工程施工监理活动。
第三条定义1. 土方工程：指土方勘察、地基处理、土方开挖和填筑等工程。
2. 监理：指依法对土方工程施工过程进行监督、检验、测试、鉴定和评定等活动，提出监理意见及建议，保证施工质量和安全的行为。
3. 施工单位：指承担土方工程施工任务的企事业单位、个体工商户或其他组织。
4. 监理单位：指具有相应资质的从事土方工程监理的企事业单位或其他组织。
5. 监理工程师：指经过培训，取得监理工程师资格证书，并负责土方工程施工监理的工程技术人员。
6. 监理报告：指监理单位根据监理工作实际情况，对施工单位和工程质量进行评价和总结，提出问题和改进意见，报送给建设单位的文件。
7. 验收：指经过监理单位的检查和测试，确认土方工程施工质量符合规定标准，可以交付使用的行为。
8. 鉴定：指监理单位对土方工程存在的争议或纠纷进行调查、评价并做出意见的行为。
第四条施工监理责任1. 监理单位应按照法律法规及合同约定，履行监理责任，确保土方工程施工过程符合法律法规和相关技术标准。
2. 监理单位应对施工单位的施工流程、工序、材料、设备等进行监督和检查，及时发现并纠正施工中的问题。
3. 监理单位应对施工单位的施工方案进行审查，提出修改意见或不合格意见。
4. 监理单位应制定每日、周、月的施工检查计划，并按计划进行检查。
5. 监理单位应及时向建设单位报告施工的进度、质量和安全情况，提出必要的建议和措施。
6. 监理单位应按照约定的验收标准对土方工程进行验收，并出具验收报告。
7. 监理单位应按照法律法规和合同约定，对土方工程安全问题进行监督和检查，及时提出整改要求。
第二章施工前准备第五条勘察与设计审查1. 监理单位应对施工前的土地勘察报告进行审查，确认是否满足施工要求。
垂直位移变形监测共39页文档
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
39
垂直位移变形监测
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
岩土工程监测规范
2
6.8 视频监控 ........................................................................... 30 6.9 数据处理分析 ................................................................... 31 7 基坑监测 ................................................................................. 32 7.1 一般规定 ........................................................................... 32 7.2 巡视检查 ........................................................................... 32 7.3 水平位移监测 ................................................................... 33 7.4 垂直位移监测 ................................................................... 34 7.5 其它监测 ........................................................................... 34 7.6 数据处理分析 ................................................................... 35 8 拦水坝与拦砂坝监测 ............................................................. 37 8.1 一般规定 ........................................................................... 37 8.2 水平位移监测 ................................................................... 37 8.3 垂直位移监测 ................................................................... 37 8.4 其它监测 ........................................................................... 38 8.5 数据处理分析 ................................................................... 39 9 采空区与井巷监测 ................................................................. 40 9.1 一般规定 ........................................................................... 40 9.2 采空区监测 ....................................................................... 40 9.3 井巷监测 ........................................................................... 41 9.4 有害气体及粉尘监测.......................................................42 9.5 地下水渗流监测 ............................................................... 42 9.6 数据处理分析 ................................................................... 43 10 排土场监测 ........................................................................... 44 10.1 一般规定 ......................................................................... 44 10.2 水平位移监测 ................................................................. 44 10.3 垂直位移监测 ................................................................. 44 10.4 其它监测 ......................................................................... 45 10.5 数据处理分析 ................................................................. 45 11 特殊土监测 ........................................................................... 47 11.1 一般规定 ......................................................................... 47 11.2 湿陷性黄土监测 ............................................................. 47
工程测量技术变形监测：垂直位移监测
1
基准点与变形点
ห้องสมุดไป่ตู้
水 准 标 石
强制对中器
变形点的位置必 须具有代表性
建筑物上的变形 点或称观测点
建筑物上的变 形点安装
BM1
P15 D2 P14
P1 P2
P4 P5
P3
P13
P6
某建筑群沉降监测水准
网及监测点布置示意图
P12
P7
P11
P10
P9
P8
D4
BM3
C10
C1
C2
C3
C9
等级
高程中误 差(mm)
相邻点高 差中误差
(mm)
注：n为测段的测站数
观测方法
往返较差、 附合或环 线闭合差
(mm)
一等 ±0.3
±0.15
除按国家一等水准测量的技术要 求施测外，尚需设双转点，视线 ≤15m，前后视距差≤0.3m，视 距累计差≤1.5m
≤0.15 n
二等 ±0.5
按国家一等水准测量的技术要求 ±0.30
DS0.5型仪器，宜按国家一等水准 测量的技术要求施测
三等 ±1.0 ±0.30
n 0.60
0.8
n
DS0.5或DS1型仪器，宜按国家二 等水准测量的技术要求施测
四等 ±2.0 ±0.70
n 1.40
2.0
n
DS0.5或DS1型仪器，宜按国家三 等水准测量的技术要求施测
变形点垂直位移观测的精度要求
施测
≤0.30 n
三等 ±1.0
按国家二等水准测量的技术要求 ±0.50
施测
≤0.60 n
垂直位移成果
• 设置固定的测站与转点，使每次观测在固定的位置上 进行
土石方分层碾压填筑工程监理实施细则
第一章土石方分层碾压填筑工程监理实施细则1. 总则1.1 本细则适用于工业及民用建筑物、构筑物大面积平整场地、大型基坑和管沟等回填土类似填筑工程的施工监理参照实施。
1.2 编制依据：（1）施工合同文件、质量监理合同文件（2）工程设计图纸、文件和技术要求；（3）机械回填土工艺标准（105-1996）,《碾压式土石施工技术规范》SDJ213-83等有关规程、规范；（4）《建筑工程施工质量验收统一标准》（GB50300-2001）；（5）《建筑地基基础工程施工质量验收规范》（GB 5020-2002）（6）其他相关施工规范、验收规范等。
2. 施工准备工作监理2.1 监理工程师应严格审查施工组织设计并将审查结果报业主，由业主签发施工详图。
监理单位及承建单位单位参加技术交底会议。
2.2填筑施工前，承建单位应按有关要求，选取有代表性的土方回填料，提交一份与实际施工条件相仿的现场生产性试验计划，项目部质检员、抽样员邀请监理工程师及业主共同在回填料场进行取样，抽取的土样应具有代表性，各个土层和性状的土都应包括。
土样抽取后送工地实验室做标准击实试验，确定最优含水率下的最大干密度。
通过实验作出土方回填料的最优含水率为%，最大干密度为根据合同技术条款回填土压实度0.93 (场地平整标高到以下5米范围)，0.91 (5米到10米范围)，0.89（10米以下范围）。
的要求，确定出施工中控制的最小干密度为/cm3，再查“含水量与干密度曲线图”确定合格干密度下的含水率区间为。
报业主和监理中心审批。
经批准后，按计划进行现场碾压试验，即在施工现场安排碾压试验，碾压试验的目的：（1）、核查土料压实后是否能够达到设计压实干密度值；（2）、核查压实机具的性能是否满足施工要求；（3）、选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；（4）、确定有关质量控制的技术要求和检测方法。
现场生产性试验结束后，承建单位应将全部成果整理编写成正式报告，并提出应采用的施工参数建议值，经业主及监理工程师批准后做为正式施工的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修正版
***公司
测量专业作业指导书
土体分层竖向位移监测实施细则
文件编号：
版 本 号：
分 发 号：
编 制：
批 准：
生效日期：
修正版
土体分层竖向位移监测实施细则
1. 检测目的
测量土体的分层沉降或隆起,垂直(竖向)位移量，以便及时发现问题更改施工中的不足。
2. 检测依据
《建筑基坑工程监测技术规范》（GB50497-2009）；
3．主要仪器设备
3.1 CJG-7086型PVC沉降管；
3.2 分层沉降仪CJY-7080；
3.3 沉降磁环。
4．仪器设备精度
分层沉降仪CJY-7080：最小读数：1mm，重复性误差：±2mm，工作电压：DC9V。
5. 检测条件
5.1 气温应在5℃ - +45℃;
5.2 相对湿度30%-85%。
6．沉降管埋设
6.1 用Φ108钻头钻孔，为了使管子顺利地放到底，一般都需比安装深度深一些，它的原则
是10米+0.5米，20米+1米，以次类推。
6.2 清孔，钻头钻到预定位置后，不要立即提钻，需把泵接到清水里向下灌清水，直至泥浆
水变成清混水为止，再提钻后安装。
安装管子的联接采用外接头，一边下管子一边向管子内注入清水（管子浮力太大时）。
6.3 磁环的安装，按设计要求在每节管子上套上磁环和定位环，并用螺丝固定定位环，然后
再把管子插入外接头内，拧紧螺钉，这样边接边向下放到设计深度止。
6.4 若磁环的间隔距离不是正2米时，可采取调节管子长短来实现，也可采用管子上套定位
环的方法来解决，但要掌握一个原则：磁环向下要有足够的沉降距离，必须满足其设计要求。
6.5 沉降管放到设计要求后，盖上盖子就可以进行回填。回填原料为现场干细土或中粗沙，
回填速度千万不能太快，以免堵塞后回填料不去，从而形成空隙，最好时隔一两天后再去检
查一下，回填料下沉后再回填满之后即可，管子周围加上保护措施，方可放心待后测量。
7.检测操作步骤
7.1 测量时,拧松绕线盘后面的止紧螺丝,让绕线盘转动自由后,按下电源按钮(电源指示灯
亮),把测头放入导管内,手拿钢尺电缆,让测头缓慢地向下移动,当测头接触到土层中的磁环
时,接收系统的音响器会发出连续不断的蜂鸣叫声,此时读写出钢尺电缆在管口处的深度尺寸,
这样一点一点地测量到孔底,称为进程测读,用字母Ji 表示,当在该导管内收回测量电缆时,
也能通过土层中的磁环,接受到系统的音响仪器发出的音响,此时也须读写出测量电缆在管口
处的深度尺寸,如此测量到孔口,称为回程测读,用字母Hi 表示.该孔各磁环在土层中的实际
深度用Si表示。
8. 计算方法
Si =( Ji+ Hi )/2
式中: i — 为一孔中测读的点数,即土层中磁环的个数;
Si — i测点距管口的实际深度(㎜);
Ji — i测点在进程测读时距管口的深度(㎜);
Hi — i测点在回程测读时距管口的深度(㎜);
若是在噪声比较大的环境中测量时,蜂鸣声听不见,可改用峰值指示,只要把仪器面板上
的选择开关拨至电压档即可,测量方法同上,此时的测量精度与音响测得的精度相同。
9.现场检测工作的安全措施及注意事项
9.1 当测头进入到土层中磁环时,音响器会立即发出声音或电压表有指示,此时应缓慢地收、
放测量电缆,以便仔细地寻找到发音或指示瞬间的确切位置后读出该点距管口的深度。
9.2 读数的准确性,决定与如何判定发音或指示的起使位置,测量的精度与操作者的熟练程度
有关,故应反复练习与操作。
修正版
9.3 沉降测头进入每一只磁环时都有两次响声,但必须以第一次响声为标准,即进程是第一响
声,回程也是第一响声。
9.4 因电池容量有限,每当测量完毕后,应立即关闭电源开关,切勿忘记!更换电池时,须把钢
尺电
缆从绕线盘上全部放下来,拧掉前面板上的两只M4自攻螺钉,取下前面板,便可更换新电池。
9.5测量后必须将测头及钢尺电缆等擦拭干净,并把钢尺电缆整齐地绕在盘上,然后放置于箱
柜中。
9.6 测头工作时要求密封,绝对禁止拆卸,以免损坏。
9.7 发现测头有故障时,应立即送到我厂检修。
9.8 测量电缆切忌弯折,特别是靠近测头端部,以免损坏和断裂。
9.9 测头应轻拿、轻放,切忌剧烈震动。
10.提交资料及报告归档
10.1土体分层竖向位移观测成果表；
10.2土体分层竖向位移观测点位分布图；
10.3 土体分层竖向位移--时间曲线图；
10.4土体分层竖向位移观测分析报告；
10.5 土体分层竖向位移观测报告审批及归档；
10.6 土体分层竖向位移观测报告编写后进行校核、审核、审定；
10.7土体分层竖向位移观测报告成文、装订、单位盖章；
10.8 土体分层竖向位移观测报告发放，沉降观测报告及有关原始资料归档。
11.相关质量记录表格
11.1土体分层沉降观测记录表；
11.2委托单。
