充磁机究竟是用来做什么的

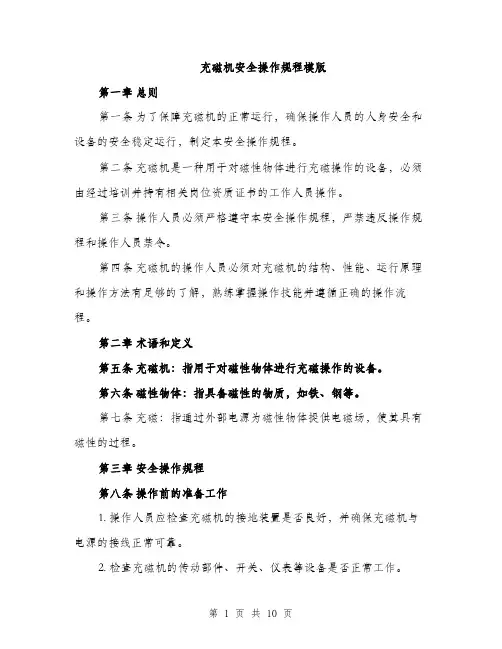

充磁机安全操作规程模版（三篇）
充磁机安全操作规程模版第一章总则第一条为了保障充磁机的正常运行，确保操作人员的人身安全和设备的安全稳定运行，制定本安全操作规程。
第二条充磁机是一种用于对磁性物体进行充磁操作的设备，必须由经过培训并持有相关岗位资质证书的工作人员操作。
第三条操作人员必须严格遵守本安全操作规程，严禁违反操作规程和操作人员禁令。
第四条充磁机的操作人员必须对充磁机的结构、性能、运行原理和操作方法有足够的了解，熟练掌握操作技能并遵循正确的操作流程。
第二章术语和定义第五条充磁机：指用于对磁性物体进行充磁操作的设备。
第六条磁性物体：指具备磁性的物质，如铁、钢等。
第七条充磁：指通过外部电源为磁性物体提供电磁场，使其具有磁性的过程。
第三章安全操作规程第八条操作前的准备工作1. 操作人员应检查充磁机的接地装置是否良好，并确保充磁机与电源的接线正常可靠。
2. 检查充磁机的传动部件、开关、仪表等设备是否正常工作。
3. 检查充磁机工作区域是否干净整洁，是否有杂物阻碍操作。
4. 操作人员必须穿戴符合要求的个人防护装备，如防静电服、防护眼镜、耳塞等。
第九条充磁操作1. 在进行充磁操作之前，操作人员应仔细阅读充磁机的操作说明书，并熟悉操作流程和注意事项。
2. 操作人员应确认充磁机设备处于正常工作状态，没有异响、异味等异常情况后方可开始充磁操作。
3. 在进行充磁操作前，操作人员应确认操作区域内没有其他人员，确保安全。
4. 在进行充磁操作时，操作人员应严禁戴有金属制品或磁性物品的物品进入操作区域。
5. 在进行充磁操作时，操作人员应保持警惕，注意观察充磁机的运行情况，如发现异常情况应及时停止操作并报告。
6. 在进行充磁操作时，操作人员不得随意调节充磁机的工作参数，如需调整应事先取得上级批准。
7. 在进行充磁操作时，操作人员应定期检查充磁机的冷却系统，确保正常工作。
8. 充磁操作期间，操作人员应遵循安全操作规程，严禁大声喧哗、嬉闹、吸烟等不文明行为。
第十条操作后的注意事项1. 充磁操作结束后，操作人员应切断电源，并将充磁机设备及时清理干净，保持良好的工作环境。
充磁机安全操作规程
充磁机安全操作规程充磁机是一种常用的设备，用于给磁性材料充磁，提高其磁性能。
然而，由于其特殊的工作原理和高能量的操作，使用充磁机时需要严格遵守安全操作规程，以保证人员和设备的安全。
以下是充磁机的安全操作规程，详细介绍了使用充磁机时需要遵守的各项安全措施。
1. 佩戴个人防护装备：在操作充磁机之前，必须佩戴适当的个人防护装备，包括安全帽、护目镜、耳塞、工作手套和防护鞋等。
这些装备能有效地保护人员的头部、眼睛、耳朵、手部和脚部等重要部位，降低潜在的伤害风险。
2. 检查设备状态：在启动充磁机之前，必须仔细检查设备的各个部件是否完好无损，并确保所有的安全装置和防护装置都处于正常工作状态。
如发现任何故障或异常情况，必须及时报告维修人员进行处理。
3. 避免操作误区：在操作充磁机时，必须熟悉其工作原理和操作流程，确保正确使用设备。
避免盲目操作、乱动设备或将手指或其他物体伸入设备内部，以避免潜在的人身伤害和设备故障的发生。
4. 维护作业区域清洁：作业区域必须保持清洁整齐，不得堆放杂物或其他障碍物。
同时，应使用专门设计的工作台和支架等设备，以确保稳定固定工件，避免在操作过程中发生意外事件。
5. 控制电源开关：在操作充磁机之前，必须确保电源开关处于关闭状态。
在操作过程中，需要专人负责控制电源开关，以保证在需要停机或紧急情况下能及时切断电源，从而避免潜在的安全事故。
6. 控制充磁时间和电流：在充磁过程中，必须按照规定的时间和电流进行操作，不得超时或超电流操作。
过长的充磁时间或过大的电流可能会导致设备过热、磁力失控或其他安全隐患。
7. 定期维护保养：充磁机是一种特殊设备，需要定期进行维护保养，确保其处于良好工作状态。
维护保养包括设备清洁、润滑部件、更换磁力源等，必须由专业人员进行操作，并按照设备制造商提供的维护手册进行操作。
8. 隔离危险区域：在使用充磁机时，必须将危险区域进行隔离，确保无关人员不得接近操作区域。
对于未接受相关培训的人员，不得允许其进入充磁机的作业区域，以确保工作安全。

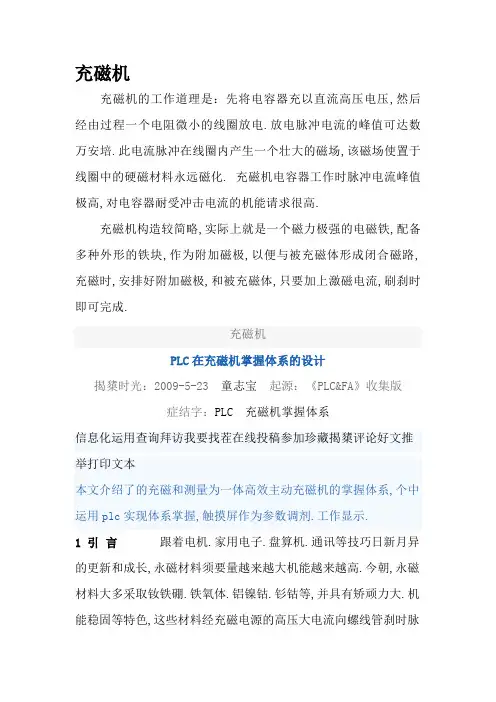

充磁原理及充磁机
充磁机充磁机的工作道理是：先将电容器充以直流高压电压,然后经由过程一个电阻微小的线圈放电.放电脉冲电流的峰值可达数万安培.此电流脉冲在线圈内产生一个壮大的磁场,该磁场使置于线圈中的硬磁材料永远磁化. 充磁机电容器工作时脉冲电流峰值极高,对电容器耐受冲击电流的机能请求很高.充磁机构造较简略,实际上就是一个磁力极强的电磁铁,配备多种外形的铁块,作为附加磁极,以便与被充磁体形成闭合磁路,充磁时,安排好附加磁极,和被充磁体,只要加上激磁电流,刷刹时即可完成.充磁机PLC在充磁机掌握体系的设计揭橥时光：2009-5-23 童志宝起源：《PLC&FA》收集版症结字：PLC充磁机掌握体系信息化运用查询拜访我要找茬在线投稿参加珍藏揭橥评论好文推举打印文本本文介绍了的充磁和测量为一体高效主动充磁机的掌握体系,个中运用plc实现体系掌握,触摸屏作为参数调剂.工作显示.1 引言跟着电机.家用电子.盘算机.通讯等技巧日新月异的更新和成长,永磁材料须要量越来越大机能越来越高.今朝,永磁材料大多采取钕铁硼.铁氧体.铝镍钴.钐钴等,并具有矫顽力大.机能稳固等特色,这些材料经充磁电源的高压大电流向螺线管刹时脉冲放电,使其磁化.临盆中请求充磁电源高效.稳固.精度高,同时,在机测试充磁后永磁材料的磁通量.文中介绍了的充磁和测量为一体高效主动充磁机,运用plc实现体系掌握,触摸屏作为参数调剂.工作显示等. 2 电磁交换充磁机依据电容储能脉冲放电产生壮大磁场,对铁磁性物资进行磁化.在电磁交换前,电容储存的能量(1)式中uc为储存电容的端电压,c为储存电容的容量.转变电容的电压或容量,可调节电容存储电场能量大小.今朝,电容在2kv～3.5kvdc,存储能量可达100kj以上.电容c被充电至设定电压u0时断开充电电源,随即接通lr串联电路,则电容c所储电荷经由过程lr敏捷地以脉冲情势放电,得到极大的脉冲电流峰值.电容放电的端电压uc知足(2)其放电电流(3)式中l为充磁头中螺线管的电感量,r为螺线管.放电回路衔接导线电阻.接触电阻及放电器件内阻的总和(疏忽线路散布电容与散布电感).对脉冲充磁,充磁头常选用(4)即欠阻尼情形下,电容放电电流,使脉冲磁场峰值达到磁化线圈内被充磁材料内矫顽力的3～5倍时进行可饱和磁化.磁通强度检测有磁电式磁通.电子式磁通和数字积分式磁通三种.图1为电子式磁通电路,有探测线圈和积分电路构成.当探测线圈中所链合的磁通变更δφ时,线圈中感应出电动势,经积分后的输出电压(5)式中n为探测线圈的匝数,r为电阻,c为积分电容.图1 电子式磁通检测电路3 掌握体系设计图2为充磁机体系示意图.电路是由可调直流高压电源.放电开关电路.plc掌握器.触摸屏.磁通检测和充磁优等电路构成.掌握请求：①调节可控硅掌握角度来调节充磁电流;②主动检测充磁产品磁通强度;③人机对话,即设定参数和显示运行状况;④ plc实际体系的掌握和运算;⑤功率元件的过流和过压呵护;⑥具有输入短路呵护,操纵安然.图2 体系总体框图3.1 充磁电路充磁电路有主电路和触发电路.充磁机的电路图如图3所示.主电路重要由交换调压升压.整流储能和放电等电路构成.经由过程调节双向可控硅vt1和tv2的移相角(或导通角)来调节升压变压器t的输入电压,然后经由过程桥式整流电路得到脉动的直流电压,将电能储消失电容组cl中.当可控硅vt7导通,其刹时向充磁头产生强脉冲电流放电,对材料进行快速充磁.在双向可控硅同步相控触发电路中,模仿量模块fx0n-3a的输出端电压vout掌握导通角,以调节存能电容上端电压.图3 充磁电路图3.2 体系掌握电路图4为体系掌握电路,选三菱fx1n-24mr为体系主控器,模仿量fx0n-3a有二个输入和一个输出,个中输入检测电流旌旗灯号和磁通讯号,输出掌握双向可控硅的导通角.图4 体系掌握电路图5 程序框图3.3 掌握程序设计掌握程序有手动与主动.手动掌握程序用于电容切换和电容充电检讨.充磁检讨等调试和保护.主动掌握程序包含有次序掌握程序,电容分级充电子程序,磁性检测子程序,hmi接口程序,关门和充磁头衔接.过压过流等.因为全部工作按流水动作,所以采取次序掌握将这些工作的子程序串联在一路,如许对编写程序较为轻便,并用stl指令易读.电容分级充电子程序就是斟酌到电容在零状况充电时可能有很大的冲击电流,会破坏桥式整流电路和双向可控桂.存储电能电容分二级充电,开端接上限流电阻r1,事后用km2的触点短接,进行全压充电.充磁后的工件被气阀顶到检测磁通的线圈前,应先对图1中积分电容短接放电(检测清零),随后磁性工件拔出线圈中,就能检讨到产品的磁通量,从而辨别本批产品机能请求,同时,可稳固双向可控硅的导通角,以确保产品的质量.触摸屏选用三菱f940got,设定参数和显示运行状况.设定充磁极数.充磁电流,显示磁通量和工作状况等.hmi接口程序是实现触摸屏与plc之间的组态.4 停止语充磁机存储电容脉冲放电,最大刹时放电电流可达到30ka以上,在10ms时光内产生极高强度的磁场,不会对电网造成冲击影响.合营合适的充磁线圈,在刹时产生30000 oe(奥斯特)以上的磁场,针对钕铁硼等高矫顽力磁体,充磁后果更好.充磁和磁通检测为一体合适流水线功课,具有高效.靠得住.抗干扰的特色,但是,削减电力电子器件在通断时对四周影响待于进一步研讨.可控硅道理可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层构造的大功率半导体器件,一般由两晶闸管反向衔接而成.它的功用不但是整流,还可以用作无触点开关以快速接通或割断电路,实现将直流电变成交换电的逆变,将一种频率的交换电变成另一种频率的交换电等等.可控硅和其它半导体器件一样,其有体积小.效力高.稳固性好.工作靠得住等长处.它的消失,使半导体技巧从弱电范畴进入了强电范畴,成为工业.农业.交通运输.军事科研以至贸易.平易近用电器等方面争相采取的元件.（如图）晶闸管T在工作进程中,它的阳极A和阴极K与电源和负载衔接,构成晶闸管的主电路,晶闸管的门极G和阴极K与掌握晶闸管的装配衔接,构成晶闸管的掌握电路双向晶闸管的构造与符号见图2.它属于NPNPN五层器件,三个电极分离是T1.T2.G.因该器件可以双领导通,故除门极G以外的两个电极统称为主端子,用T1.T2.暗示,不再划分成阳极或阴极.其特色是,当G极和T2极相对于T1,的电压均为正时,T2是阳极,T1是阴极.反之,当G极和T2极相对于T1的电压均为负时,T1变成阳极,T2为阴极.双向晶闸管的伏安特征见图3,因为正.反向特征曲线具有对称性,所以它可在任何一个偏领导通.从晶闸管的内部剖析工作进程：晶闸管是四层三端器件,它有J1.J2.J3三个PN结图一,可以把它中央的NP分成两部分,构成一个PNP型三极管和一个NPN 型三极管的复合管图二.当晶闸管推却正朝阳极电压时,为使晶闸管导铜,必须使推却反向电压的PN结J2掉去阻拦感化.图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流.是以,两个互相复合的晶体管电路,当有足够的门极电流Ig流入时,就会形成强烈的正反馈,造成两晶体管饱和导通,晶体管饱和导通.设PNP管和NPN管的集电极电流响应为Ic1和Ic2;发射极电流响应为Ia和Ik;电流放大系数响应为a1=Ic1/Ia和a2=Ic2/Ik,设流过J2结的反相漏电电流为Ic0,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0若门极电流为Ig,则晶闸管阴极电流为Ik=Ia+Ig从而可以得出晶闸管阳极电流为：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）硅PNP管和硅NPN管响应的电流放大系数a1和a2随其发射极电流的转变而急剧变更如图三所示.当晶闸管推却正朝阳极电压,而门极未受电压的情形下,式（1—1）中,Ig=0,(a1+a2)很小,故晶闸管的阳极电流Ia≈Ic0 晶闸关处于正向阻断状况.当晶闸管在正朝阳极电压下,从门极G 流入电流Ig,因为足够大的Ig流经NPN管的发射结,从而进步起点流放大系数a2,产生足够大的极电极电流Ic2流过PNP管的发射结,并进步了PNP管的电流放大系数a1,产生更大的极电极电流Ic1流经NPN管的发射结.如许强烈的正反馈进程敏捷进行.从图3,当a1和a2随发射极电流增长而（a1+a2）≈1时,式（1—1）中的分母1-（a1+a2）≈0,是以进步了晶闸管的阳极电流Ia.这时,流过晶闸管的电流完整由主回路的电压和回路电阻决议.晶闸管已处于正领导通状况.式（1—1）中,在晶闸管导通后,1-（a1+a2）≈0,即使此时门极电流Ig=0,晶闸管仍能保持本来的阳极电流Ia而持续导通.晶闸管在导通后,门极已掉去感化.在晶闸管导通后,假如不竭的减小电源电压或增大回路电阻,使阳极电流Ia减小到保持电流IH以下时,因为a1和a1敏捷降低,当1-（a1+a2）≈0时,晶闸管恢复阻断状况.。
充磁机用途
充磁机用途充磁机是一种用于给磁性材料充磁的设备，广泛应用于电子、电气、汽车等领域。
其主要作用是将磁性材料中的磁性能提高，使其具备吸附、吸引和产生磁场的能力。
下面将详细介绍充磁机的用途和作用。
1. 电机制造在电机制造过程中，充磁机起着至关重要的作用。
它可以对电机的磁铁、励磁线圈进行充磁，从而使电机达到预期的磁性能。
充磁后的电机能够正常运转，并且具备较强的磁场，确保电机的正常工作。
2. 磁性材料制造充磁机也被广泛应用于磁性材料的制造过程中。
磁性材料如永磁铁、钕铁硼等需要经过充磁处理，才能发挥其独特的磁性能。
充磁机可以对这些磁性材料进行充磁，提高其磁化强度和磁能积，使其在电子、电气等领域中得到广泛应用。
3. 电子设备制造充磁机在电子设备制造中也起着重要的作用。
在磁性元件的制造过程中，如磁头、磁环等，需要对其进行充磁处理，以确保其正常工作。
充磁机可以对这些磁性元件进行充磁，使其具备较强的磁场和稳定的磁性能，保证电子设备的正常运行。
4. 汽车制造充磁机在汽车制造中也有重要的应用。
汽车的发电机、起动机等磁性元件需要进行充磁处理，以确保其正常工作。
充磁机可以对这些磁性元件进行充磁，提高其磁化强度和磁能积，保证汽车的电力系统正常运转。
5. 科学实验充磁机还可以用于科学实验中。
在物理、化学等实验中，研究人员可能需要对磁性材料进行特定的充磁处理，以满足实验的需求。
充磁机可以根据实验要求进行调整，对磁性材料进行定制化的充磁处理，使其具备特定的磁性能。
总结起来，充磁机的主要作用是对磁性材料进行充磁处理，提高其磁化强度和磁能积，使其具备较强的磁场和稳定的磁性能。
它广泛应用于电机制造、磁性材料制造、电子设备制造、汽车制造和科学实验等领域。
通过充磁机的处理，这些磁性材料能够正常工作，并发挥出最佳的磁性能，满足各种应用的需求。
充磁机工作原理
充磁机工作原理
充磁机是一种用来给磁性材料充电磁的设备。
它的工作原理可以简单地分为以下几个步骤：
1. 激磁线圈供电：充磁机内部有一个激磁线圈，通过外接电源给激磁线圈提供电流。
电流的大小和方向决定了充磁机产生的磁场的强度和方向。
2. 产生磁场：通过供电的激磁线圈，充磁机内部会产生一个较强的磁场。
这个磁场的强度和方向由激磁线圈中的电流大小和方向决定。
3. 将磁场传递给磁性材料：将待充磁的磁性材料放置在充磁机的磁场中，磁场会逐渐传递给磁性材料。
这样，磁性材料就会被充电磁。
4. 调节磁场参数：充磁机通常可以调节激磁线圈的电流大小和方向，从而控制充磁的磁场强度和方向。
通过调节这些参数，可以满足不同材料对磁场的要求。
总的来说，充磁机的工作原理就是通过供电的激磁线圈产生一个磁场，然后将这个磁场传递给磁性材料，使其被充电磁。

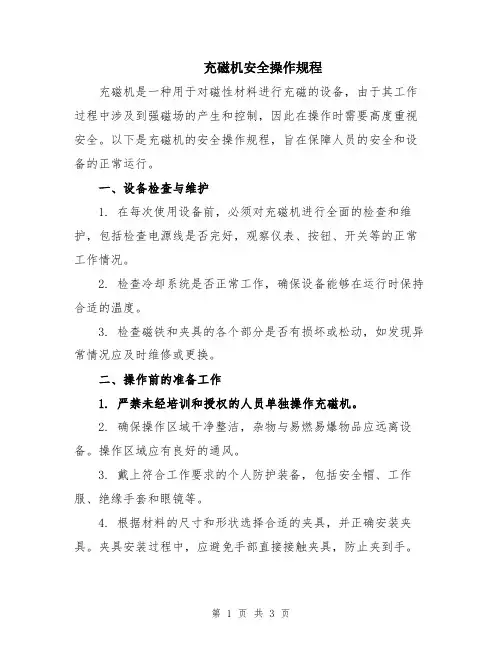

充磁机安全操作规程
充磁机安全操作规程充磁机是一种用于对磁性材料进行充磁的设备，由于其工作过程中涉及到强磁场的产生和控制，因此在操作时需要高度重视安全。
以下是充磁机的安全操作规程，旨在保障人员的安全和设备的正常运行。
一、设备检查与维护1. 在每次使用设备前，必须对充磁机进行全面的检查和维护，包括检查电源线是否完好，观察仪表、按钮、开关等的正常工作情况。
2. 检查冷却系统是否正常工作，确保设备能够在运行时保持合适的温度。
3. 检查磁铁和夹具的各个部分是否有损坏或松动，如发现异常情况应及时维修或更换。
二、操作前的准备工作1. 严禁未经培训和授权的人员单独操作充磁机。
2. 确保操作区域干净整洁，杂物与易燃易爆物品应远离设备。
操作区域应有良好的通风。
3. 戴上符合工作要求的个人防护装备，包括安全帽、工作服、绝缘手套和眼镜等。
4. 根据材料的尺寸和形状选择合适的夹具，并正确安装夹具。
夹具安装过程中，应避免手部直接接触夹具，防止夹到手。
5. 在操作前最好事先了解充磁机的操作原理和操作流程，熟悉各个按钮、开关的功能和使用方法。
三、操作中的注意事项1. 在启动充磁机之前，应检查设备周围是否有人员或其他可能造成干扰的物品。
2. 根据工作要求，调整磁场产生的强度和方向，确保其与材料相匹配。
3. 在充磁过程中，操作人员应保持专注，应注意观察充磁状态，确保充磁过程安全、稳定。
4. 在操作中不得随意改变设备的设置和调整，如需调整，必须先停止设备运行。
5. 在操作过程中，禁止将手伸入设备内部或触碰设备设有警示标识的部位。
6. 如发现设备有异常的声音、震动或其他不正常情况，应立即停机检查，并及时报告设备维修人员。
7. 如遇停电或其他紧急情况，应立即切断电源，并按照应急预案进行处理。
四、操作后的安全措施1. 在完成充磁工作后，应切断电源，关闭设备，并将其他设备和物品归位整理。
2. 定期清理设备，清除设备周围的杂物和灰尘，保持设备的整洁和良好的工作环境。
充磁机操作规程
充磁机操作规程前言充磁机是一种用于给磁性材料进行磁化处理的设备。
为了保障操作安全，提高工作效率，制定充磁机操作规程是十分必要的。
本规程旨在规范充磁机的操作流程，确保操作人员的安全以及设备的正常运行。
一、操作人员要求1.具备基本的电工知识和操作能力；2.熟悉充磁机的结构和工作原理；3.了解操作规程以及相关安全操作知识。
二、操作前准备1.检查充磁机是否有异常情况，如损坏、松动等，确保设备正常；2.检查充磁机的电源接地是否良好；3.准备好所需磁性材料，确保其符合充磁要求。
三、操作步骤步骤一：准备工作1.将充磁机放置在平稳的操作台上，并确保其与周围环境保持一定的距离，避免引起电磁干扰；2.打开充磁机的电源开关，并确保电源电压与充磁机额定电压一致；3.检查充磁机的工作指示灯，确保其处于正常的工作状态。
步骤二：调整参数1.根据所需磁化强度，调整充磁机的工作参数，如电流、电压等；2.根据磁性材料的尺寸和形状，选择合适的充磁线圈，并将其固定到充磁机上。
步骤三：磁化处理1.将待处理的磁性材料放置在充磁机的充磁线圈中；2.将充磁机的操作按钮置于“启动”位置，启动充磁机；3.观察充磁机的工作状态，确保充磁过程正常进行；4.根据充磁机的要求，调整处理时间和充磁次数。
步骤四：处理完成1.当充磁过程结束后，关闭充磁机的电源开关；2.将充磁线圈从充磁机上取下，并放置到指定的存放位置；3.将磁性材料从充磁机中取出，在指定的位置进行检查和记录；4.清洁并整理好充磁机及其周围环境。
四、安全注意事项1.操作人员必须穿戴好防护用品，如绝缘手套、工作服等；2.禁止在操作充磁机时穿戴有磁性物品的衣物或配饰；3.在操作充磁机前，必须确保其已断电，并避免意外触电；4.严禁超负荷使用充磁机，以免引起设备损坏或安全事故；5.在操作充磁机过程中，注意观察设备的工作状态，及时处理异常情况；6.操作人员不得擅自更改充磁机的工作参数，如需调整需要经过专人确认；7.操作人员应定期接受相关安全培训，并及时更新操作规程。
充磁机设备安全操作规程
充磁机设备安全操作规程为了确保充磁机设备的正常运行和保证操作人员的人身安全，制定本安全操作规程。
设备基本信息充磁机设备是用来做各种电机充磁、磁钢烤制的机械设备，常用于工厂、车间等场所。
本设备由控制系统、充磁系统、散热系统和结构部分组成，主要由工作台、磁体、氧化物烤箱等部分组成。
安全管理设备放置充磁机设备应放置于通风、干燥、无毒、无腐蚀性气体和易燃物等安全环境下使用，远离明火及热源，并确保设备坚固稳定，操作过程中设备不得随意移动或调整。
操作规程在使用设备之前，操作人员必须接受专业培训、了解设备性能、结构和控制方法，并阅读设备使用说明书，了解安全注意事项、故障排除方法和措施，才能进行操作。
开机前应检查设备周围环境和控制系统是否正常工作，机械结构部分是否有松动、异响等异常情况。
操作人员应严格按照操作规程和安全注意事项进行操作，不得私自调整设备参数、随便连接电源等操作，以免造成安全事故。
操作人员应时刻保持警惕，负责任地对待设备，严禁在充磁机设备工作时过度疲劳或陈腐化，避免操作时出现疏忽大意、粗心大意等不良情况。
紧急处理在设备工作过程中，如出现发热、异响等异常情况，应立即切断电源，并通知机电维修人员进行维护和检查。
在设备发生电气故障、火灾等紧急情况时，应立即按照公司紧急处理程序进行应急处理，并接受公司和当地安全监管部门的相关处置和指导。
设备检修设备进行检修时，应先切断电源，并张贴相关警示标志。
由专业人员进行检修和调整，检修结束后应及时恢复设备原有状态，并做好记录。
安全注意事项1.操作人员必须穿戴符合安全要求的劳保用品，如手套、护目镜、口罩等；2.禁止在设备周围乱堆物品或放置杂物；3.禁止将水或其他液体倒入设备内部或提前操作，以免造成设备的电气故障或损坏；4.禁止在操作时离开工作台、离开机器器械结构；5.禁止私自拆卸设备、随便调试设备参数、更换设备部件环节；6.禁止在操作时掺杂恶作剧、抛弃垃圾、吐口痰等不文明行为。
