悬挑外架槽钢穿墙及阳台栏板做法
槽钢支撑悬挑脚手架(方案三)

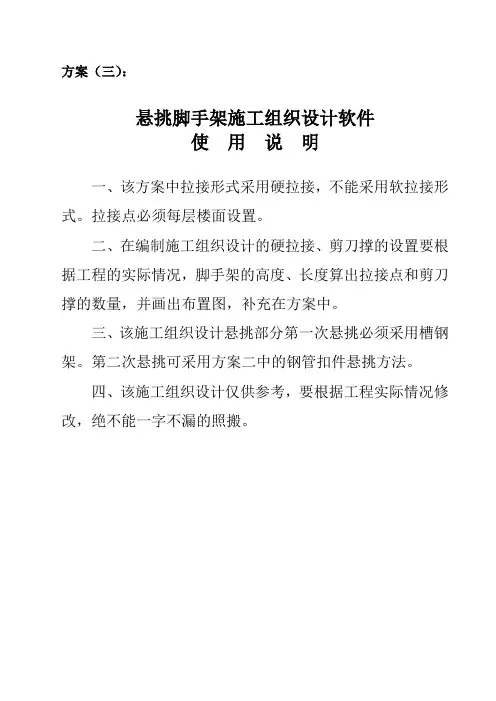

方案（三）：悬挑脚手架施工组织设计软件使用说明一、该方案中拉接形式采用硬拉接，不能采用软拉接形式。
拉接点必须每层楼面设置。
二、在编制施工组织设计的硬拉接、剪刀撑的设置要根据工程的实际情况，脚手架的高度、长度算出拉接点和剪刀撑的数量，并画出布置图，补充在方案中。
三、该施工组织设计悬挑部分第一次悬挑必须采用槽钢架。
第二次悬挑可采用方案二中的钢管扣件悬挑方法。
四、该施工组织设计仅供参考，要根据工程实际情况修改，绝不能一字不漏的照搬。
³³³工程脚手架施工组织设计一、工程概况：工程名称：³³³³³³³结构形式：³³³³³³层数：³³³建筑物高度：³³³³³³³搭设形式：双排扣件式悬挑脚手架、密目网全封闭悬挑脚手架高度：每18m悬挑一次。
脚手架立杆纵向间距1.8m。
脚手架立杆排距（横向间距）1.05m。
脚手架大横杆步距每步高1.8m。
二、编制依据：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、（J84-2001）。
技术术语：本方案的技术术语同JGJ103-2001。
三、脚手架构配件质量要求：1．钢管：①采用φ48³35，其质量符合现有国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
符合《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管。
②钢管应有产品质量合格证。
③钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
④钢管的允许偏差值应符合：钢管外表面锈蚀深度≤0.5mm。
钢管弯曲L≤1.5，允许偏差≤5mm。
立杆钢管弯曲3m<L≤4m，允许偏差≤12mm。
悬挑外脚手架施工方案(槽钢)
邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、工程概况................................................................................................1。
1 工程概况 (3)1.2 外脚手架重点和难点 (3)2、施工准备................................................................................................2.1 技术准备 (3)2.2 劳动力准备 (3)2。
3 材料准备 (4)2。
3.1 型钢 (4)2。
3。
2 钢管 (4)2.3.3 扣件 (5)2.3.4 安全网 (5)2。
3。
5 脚手板 (6)2。
4 方案选型 (6)3、外脚手架施工 (6)3。
1 外脚手架的搭设 (6)3。
1。
1 搭设方法 (7)3.1.2 注意事项 (8)3.1.3 细部做法 (9)4、质量要求.............................................................. 错误!未定义书签。
5、脚手架的验收和保养 (10)5.1 验收程序 (10)5。
2 验收内容 (10)5。
3 架体的保养 (11)6、外架的拆除 (11)7、安全与文明施工 (12)7.1 安全施工措施 (12)7。
2 安全使用措施 (12)7.3 安全管理措施 (12)8、悬挑脚手架计算书................................................................................8。
1二至八层悬挑外架验算...............................................................................................................8.1。
槽钢悬挑外脚手架搭设施工工艺讲解(附图丰富)
工艺流程
1、悬挑架搭设工艺流程：施工准备→ 放线定位→预埋U型螺栓→悬挑架的支 承结构安装→竖立杆→将纵向扫地杆与 立杆扣接→安装横向扫地杆→安装纵向 水平杆→安装横向水平杆→安装连墙件 撑→安装剪刀→扎安全网→作业层铺脚 手板和挡脚板。
槽钢悬挑外脚手架搭设工艺
前言
随着建筑业的飞速发展，高层建筑及超高层建筑越来越多，建 筑外脚手架的选择成为施工组织设计中的一件大事，施工者除 了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个 重要的考虑指标。
悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投 入量、节约人工费等优点，赢得了广大施工企业的青睐，且建 筑物越高越经济。基于悬挑式外挑脚手架的众多优点，在各施 工企业得到了广泛的应用和发展。但是，由于各施工企业管理 人员的理念和标准的差异，搭设出来的效果截然不同，即使在 同一个施工企业的各项目部之间，也会产生较大的差异。因悬 挑式外挑脚手架使用的“槽钢、钢丝绳、蟹扣”可周转使用， 而现场制作的尺寸各不相同，造成了很大的资源浪费，为统一 制作方法，节约成本，避免重复购买，同时提高槽钢周转使用 率，特编制“悬挑式外脚手架搭设工艺”供大家参考，在实施 过程中把“外脚手架搭设工艺”和施工现场文明施工结合起来， 做到外脚手架立面整洁美观，标语醒目，标识清楚。以文明施 工推动工程质量创优，实现“三峡杯”优质结构工程目标。
质量要求
槽钢及拉绳：间距一致，严格按方案布置。 外排色杆：颜色均匀饱满、间距均匀、衡平竖直。 大角：双杆立角，大角正直；水平杆向内排，露头长
短一致；安全网转角顺直。 剪刀撑：连续布置；角度正确；搭接正确。 安全网：绑扎牢固，绷平绷直，竖向接头垂直。 斜料平台洞口：安全网绑扎方正。 标牌标语：位置合理，醒目，安装平直。 连墙杆：按要求设置。 海底：封闭牢固可靠，表面平整。
外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)
外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。
本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。
一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。
此外，还需要准备好连接件、固定件、支撑件等辅助材料。
二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。
在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。
2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。
3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。
4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。
5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。
在使用过程中，需根据需要进行定期检查和维护，确保安全使用。
施工完成后，需按照规范程序拆除悬挑脚手架。
三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。
在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。
悬挑外架型钢穿墙节点施工工法(2)
悬挑外架型钢穿墙节点施工工法悬挑外架型钢穿墙节点施工工法一、前言悬挑外架型钢穿墙节点施工工法是一种在建筑结构中实现墙体穿插的施工方法。
通过使用特殊的节点技术和工序管理，该工法能够有效地提高建筑的空间利用率，降低墙体结构的厚度，使得建筑更加美观、舒适，并且能够提供更多的室内空间。
二、工法特点1. 空间利用率高：采用悬挑外架型钢穿墙节点施工工法可以将墙体穿插，使得建筑结构的空间利用率得到有效提高。
2. 墙体厚度较薄：该工法采用了紧凑的穿墙节点，可以降低墙体结构的厚度，从而减少了土建材料的使用。
3. 节点稳定可靠：悬挑外架型钢穿墙节点施工工法采用了专业的节点技术和工序管理，确保施工过程中的节点稳定可靠，能够满足建筑结构的要求。
三、适应范围悬挑外架型钢穿墙节点施工工法适用于各种建筑类型，特别适用于高层建筑、商业建筑和工业建筑等需要大空间的建筑。
四、工艺原理悬挑外架型钢穿墙节点施工工法的基本原理是使用特殊形状的节点将墙体穿插，从而实现建筑结构的空间利用。
施工过程中，首先需要根据设计要求进行节点的制作，然后将节点与结构钢连接，最后将节点固定在墙体上。
五、施工工艺 1. 准备阶段：对施工现场进行清理和布局，准备施工所需的材料和设备。
2. 梁柱节点制作：根据设计要求，制作梁柱节点，并对节点进行质量检测，确保节点的稳定性和可靠性。
3. 结构钢安装：将预制好的梁柱节点与结构钢连接，并进行检查和固定，确保节点与结构钢之间的连接稳固。
4. 荷载测试：进行节点的荷载测试，以确保节点能够承受设计荷载。
5. 墙体建造：根据节点的位置和要求，在墙体上进行开孔施工，将节点穿插在墙体中。
6. 节点固定：对节点进行固定，并进行质量检测，确保节点的稳固性和可靠性。
7.后续工序：根据设计要求，进行后续工序的施工，如墙面装饰、电气布线等。
六、劳动组织悬挑外架型钢穿墙节点施工工法需要组织专业的施工队伍，包括节点制作人员、结构钢安装人员、墙体建造人员等。
槽钢外挑脚手架施工方案
槽钢外挑脚手架施工方案在建筑施工中，脚手架是一种用于搭建和支撑工人、材料和设备的临时性结构。
槽钢外挑脚手架作为一种常见的脚手架类型，在施工过程中发挥着重要作用。
本文将介绍槽钢外挑脚手架的施工方案，包括搭建前的准备工作、搭建步骤、施工注意事项等内容。
准备工作在搭建槽钢外挑脚手架之前，需要进行充分的准备工作。
具体包括：1.设计方案：根据具体的施工需求和要求，制定详细的施工设计方案，包括搭建位置、高度、材料规格等。
2.材料准备：准备好所需的槽钢、连接件、脚手板等材料，确保材料质量符合标准要求。
3.施工人员：安排经验丰富的施工人员参与搭建工作，确保施工安全和质量。
搭建步骤1.确定基础：在搭建位置清理地面，确保地面平整稳固，然后根据设计方案确定脚手架的基础位置。
2.立柱搭建：首先安装立柱，将立柱垂直固定在地面上，并保证相互间距均匀。
3.连接槽钢：连接槽钢与立柱，采用连接件将槽钢固定在立柱上，确保连接牢固稳定。
4.搭建脚手板：在槽钢上安装脚手板，确保脚手板平整稳固，能够承受工人和设备的重量。
施工注意事项1.安全第一：施工过程中要严格遵守安全操作规范，佩戴好安全防护装备，确保施工过程安全可靠。
2.质量控制：槽钢外挑脚手架在搭建过程中，要注意材料的质量和连接的牢固程度，确保脚手架的稳定性。
3.定期检查：在使用过程中要定期进行检查和维护，发现问题及时进行处理，保证脚手架的安全性。
结语槽钢外挑脚手架施工方案的制定和实施对于建筑施工过程至关重要。
只有做好施工准备、严格按照设计要求进行搭建，并且做好安全和质量管控工作，才能确保脚手架在施工中的稳定性和安全性。
希望本文所介绍的槽钢外挑脚手架施工方案能够对相关施工人员有所帮助。
悬挑外脚手架施工方案(槽钢)
邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。
悬挑槽钢封堵方案
和一花园22#~27#楼悬挑式外架槽钢封堵方案合肥市第二建筑安装总公司2011年5月25日前言：本工程外架均采用钢管脚手架，搭设单位：合肥永安建筑劳务有限公司。
按原搭设方案及专家论证要求：六栋单体住宅均在六层顶、十二层顶及十九层顶由16#槽钢悬挑，搭设上部外架。
根据搭设方案要求及槽钢平面图布置悬挑槽钢每悬挑层均有多处须穿结构剪力墙砼中，针对此穿墙洞及悬挑层封堵及封闭特编制此专项方案，以指导作业。
一、穿墙安装方案：1、按方案及槽钢平面布置图要求在悬挑层预埋￠18卡环，保证后根一只用来定位槽钢，端部两个用来稳定槽钢；2、穿剪力墙位置槽钢仍须预埋3个￠18卡环，不利用剪力墙砼固定槽钢，以避免影响框架结构；3、制作同墙厚度（200mm）*200mm（高）*150mm（宽）木盒埋置于剪力墙钢筋根部；4、剪力墙模板安装时将埋置的木盒包至其中；5、砼浇筑完毕墙柱模板拆除后按搭设方案求放置槽钢，槽钢自预埋的木盒及卡环穿过，严禁扰动结构剪力墙砼结构。
6、后期外架拆除后抽出槽钢后将预埋的木盒凿出，清理、清洗预留洞后在剪力墙外侧支模。
再在内侧用高原结构砼一等级的细石砼封堵此洞，确保封堵密实，以防止后期外墙渗漏水现象的发生。
二、悬挑槽钢封堵方案：因悬挑式钢管脚手架搭设需要，在六层顶、十二层顶及十九层顶处外架由悬挑槽钢承重。
悬挑槽钢相互之间间隙较大（约600~1300mm）。
为防止从此部位坠落及物体坠落伤及他人，故须完全封闭。
1、悬挑层外架搭设完毕后（一步架）立即在悬挑位置槽钢上满铺木板，铺设木板时应根据实际尺寸加工下料，确保铺设严实；2、在悬挑槽钢与主体间用木板将临边同样完全封闭；3、在悬挑外架的起始端及顶端分别作安全挑网一道，防止高空落物打击伤人。
三、相关安全措施1、悬挑层结构砼梁板内预埋卡环、剪力墙内预埋木盒必须经项目部安全负责人验收确保合格后方能浇筑当层结构梁板柱砼。
以防止预埋遗漏或预埋错误给后期外架搭设带来不必要的麻烦；2、悬挑层结构砼浇筑三日后方能进行悬挑槽钢摆放。
