华为交换机端口的trunk属性配置
华为交换机端口的trunk属性配置【配置环境参数】 1. SwitchA 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchB端口E0/3互连 2. SwitchB 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchA端口E0/3互连【组网需求】1. 要求SwitchA 的vlan10的PC与SwitchB的vlan10的PC互通2. 要求SwitchA的vlan20的PC与SwitchB 的vlan20的PC互通【SwitchA相关配置】 1. 创建（进入）VLAN10，将E0/1加入到VLAN10 [SwitchA]vlan 10 [SwitchA-vlan10]port Ethernet 0/1 2. 创建（进入）VLAN20，将E0/2加入到VLAN20 [SwitchA]vlan 20 [SwitchA-vlan20]port Ethernet 0/2 3. 配置端口e0/3 trunk端口，实际当中一般将上行端口设置成trunk属性[SwitchA-Ethernet0/3]port link-type trunk 4.允许所有vlan通过，[SwitchA-Ethernet0/3]port trunk permit vlan all 5.一般情况下最好指定端口允许通过哪些具体的VLAN，不要设置允许所有的VLAN通过例如：[SwitchA-Ethernet0/3]port hybrid vlan 10 20 untagged 【SwitchB相关配置】 1. 创建（进入）VLAN10，将E0/1加入到VLAN10 [SwitchB]vlan 10 [SwitchB-vlan10]port Ethernet 0/1 2. 创建（进入）VLAN20，将E0/2加入到VLAN20 [SwitchB]vlan 20 [SwitchB-vlan20]port Ethernet 0/2 3. 配置端口e0/3 trunk端口，实际当中一般将上行端口设置成trunk属性[SwitchB-Ethernet0/3]port link-type trunk 4.允许所有vlan通过，[SwitchB-Ethernet0/3]port trunk permit vlan all 5.一般情况下最好指定端口允许通过哪些具体的VLAN，不要设置允许所有的VLAN通过
例如：[SwitchB-Ethernet0/3]port hybrid vlan 10 20 untagged 【测试验证】 1. SwitchA vlan10内的PC可以与SwitchB vlan10内的PC互通2. SwitchA vlan20内的PC可以与SwitchB vlan20内的PC互通3. SwitchA vlan10内的PC不能与SwitchB vlan20内的PC 互通4. SwitchA vlan20内的PC不能与SwitchB vlan10内的PC互通【注】1. 如果一个端口是trunk端口，则该端口可以属于多个vlan 2. 报文在进入交换机端口时如果没有802.1Q标记将被打上端口的PVID（即defauld vlan ID），之后该数据包就只能在这个vlan域内进行转发，不同的vlan在二层之间是隔离开的，不能实现互相访问。
缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令port trunk pvid vlan vlanid 来修改端口的PVID 3. 如果从trunk转发出去的数据报文的vlan id和端口的PVID一致，则该报文的VLAN信息会被剥去，这点在配置trunk端口时需要注意 4. 一台交换机上如果已经设置了某个端口为hybrid端口，则不可以再把另外的端口设置为trunk端。
中兴，华为，烽火交换机常用配置命令教程
中兴，华为，烽火交换机常用配置命令教程交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，不同品牌交换机配置可能有所不同，本文将详细介绍中兴，华为，烽火交换机常用配置参数,需要的朋友可以参考下ZXDSL8210常用命令查看板卡类型和软硬件版本号 showcard进入DSL模式 dsl查看端口状态 showinfo查看ADSL速率摸板 showprof更改端口应用的速率摸板 linecfg查看ADSL端口的线路质量 showperf打开ADSL端口 enable关闭ADSL端口 disable重启ADSL端口 resetport进入atm atm在atm下查看PVC showvcx allZXDSL8220常用命令查看板卡类型和软硬件版本号 sh card查看ADSL端口状态 show adsl status查看ADSL速率摸板 show adsl profile查看速率摸板D3M具体信息 show adsl profile d3m更新端口的流量信息 update adsl-perf card_list/port_list关闭ADSL端口 shutdown interface打开ADSL端口 no shutdown interfaceZXDSL9210设备常用命令查看板卡配置和版本号 show card查看设备版本号 show version查看ADSL端口状态 show interface查看一块板卡端口状态 show adsl status slot 1查看ADSL端口线路质量 show adsl physical查看ADSL线路摸板种类 show adsl profile查看D3M摸板的配置 show adsl profile d3m进入ADSL端口 int adsl-mpvc card/port关闭ADSL端口 shutdown打开ADSL端口 no shutdown中兴SU3查看板卡状态 show card all查看端口状态 show port查看速率摸板 show adsl lineprofile all查看线路质量 show adsl port端口号 option physical 开端口 port 端口号 enable关端口 port 端口号 disable华为MA5100&MA5103常用命令保存系统配制数据到FLASH内存 save查看单板状态 show board阻塞端口 block解除阻塞端口 no block激活端口 activate去激活端口 deactivate套片复位 chipset reset 0MA5300常用命令保存系统配置3 write查看单板状态 show board 0查看adsl端口状态 show adsl port state查看vdsl端口状态 show vdsl port state查看告警 show alarm history all查看板卡类型和运行状态 show board查看vlan show vlan all配制摸板 adsl line-profile add 3激活端口 adsl activate adsl 端口 3MA5600常用命令保存系统配制数据到FLASH内存 save查看单板状态 display board 0查看所有配制信息 disp running -config查看ADSL端口状态 display adsl port state查看vdsl端口状态 display vdsl port state查看xdsl 配置摸板 display adsl line-profile all查看vlan display vlan all查看告警 displayalarm history all查看上行板卡端口状态 display port state查看某个vlan所绑定下行端口 display vlan VLAN号查看上行板卡端口所绑定的vlan display port vlan配制摸板 adsl line-profile adddisplay interface adsl 0/1/1中兴交换机配置个人心得：命令的使用要注意各种用户模式。
华为交换机各种配置方法
端口限速基本配置1端口绑定基本配置ACL基本配置密码恢复三层交换配置端口镜像配置DHCP配置配置文件管理远程管理配置STP配置私有VLAN配置端口trunk、hybrid应用配置交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE 端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。
如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

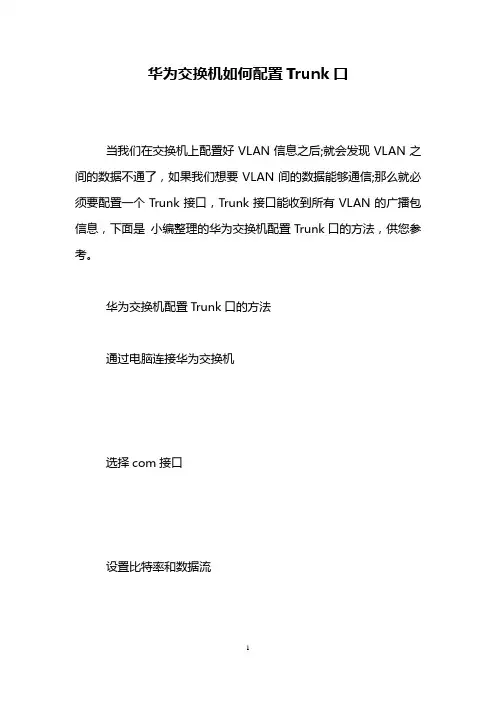

华为交换机如何配置Trunk口
华为交换机如何配置Trunk口
当我们在交换机上配置好VLAN信息之后;就会发现VLAN之间的数据不通了，如果我们想要VLAN间的数据能够通信;那么就必须要配置一个Trunk接口，Trunk接口能收到所有VLAN的广播包信息，下面是小编整理的华为交换机配置Trunk口的方法，供您参考。
华为交换机配置Trunk口的方法
通过电脑连接华为交换机
选择com接口
设置比特率和数据流
连接成功
进入system-view视图
进入接口视图
[Quidway]interface GigabitEthernet 0/0/11
配置端口为trunk模式
[Quidway-GigabitEthernet0/0/11]port link-type trunk 配置trunk允许通过的vlan
[Quidway-GigabitEthernet0/0/11]port trunk allow-pass vlan all
然后用display current来看看配置信息
华为交换机配置Trunk口的相关文章：
1.华为quidway交换机配置命令有哪些
2.华为交换机配置的命令有哪些
3.华为交换机配置命令有哪些
4.华为二层交换机基本配置命令有哪些。
华为交换机端口模式
华为交换机端⼝模式华为交换机端⼝模式以太⽹端⼝的三种链路类型： Access, Trunk, Hybrid1. Access 类型的端⼝只能属于 1 个 VLAN ，⼀般⽤于连接计算机的端⼝；2. Trunk 类型的端⼝可以允许多个 VLAN 通过，可以接收和发送多个 VLAN 的报⽂，⼀般⽤于交换机之间连接的端⼝；3. Hybrid 类型的端⼝可以允许多个 VLAN 通过，可以接收的发送多个 VLAN 的报⽂，可以⽤于交换机之间连接，也可以⽤于连接⽤户的计算机。
Hybrid 端⼝可以允许多个 VLAN 的数据不带 tag ，⽽ 802.1Q 的 trunk 只能是 native vlan （即 pvid ）对应的 vlan 的数据不带 tag ，应该说hybrid 可以实现 trunk 端⼝的特性。
实际使⽤时都可以⽤ hybrid 端⼝，⽽不⽤ trunk 。
Hybrid 端⼝和 Trunk 端⼝在接收数据时，处理⽅法是⼀样的，唯⼀的不同之处在于发送数据时， hybrid 端⼝可以允许多个 VLAN 的报⽂发送时不打标签，⽽ trunk 端⼝只允许缺省 VLAN 的报⽂发送时不打标签。
QinQ端⼝QinQ端⼝是专⽤于QinQ协议的⼆层以太⽹端⼝。
它可以给数据帧加上双层VLAN标签，即在原来标签的基础上，给帧加上⼀个新的标签，从⽽可以⽀持多达4094×4094个VLAN，满⾜企业⽤户⽹络对VLAN数量更⾼的需求。
华为交换机端⼝模式命令：[Switch] interface GigabitEthernet 1/0/1 ——进⼊端⼝视图[Switch-GigabitEthernet1/0/1] port link-type access ——将端⼝模式改为Access模式注：Access端⼝主要是⽤来连接⽤户主机的⼆层以太⽹端⼝。
它有⼀种最主要的特性就是：仅允许⼀个VLAN的帧通过，反过来也就是Access端⼝仅可以加⼊到⼀个VLAN中，且Access端⼝发送的以太⽹帧永远是Untagged（不带标签）的。
华为交换机配置命令超详解
H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、配置静态路由11、配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

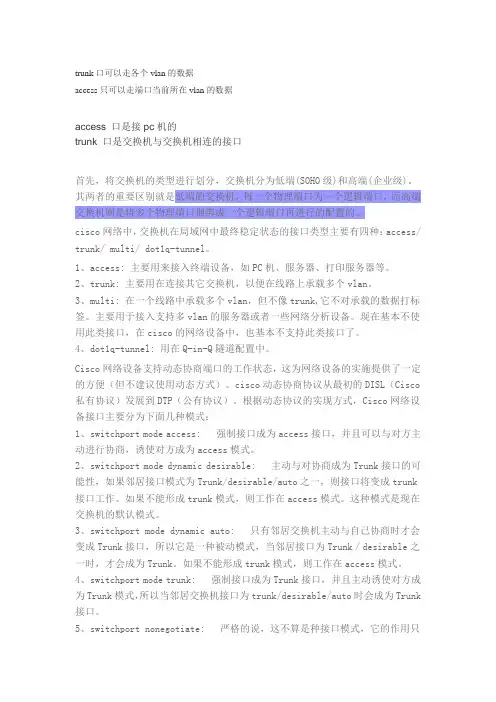

交换机三种端口模式Access、Hybrid和Trunk的理解
trunk口可以走各个vlan的数据access只可以走端口当前所在vlan的数据access 口是接pc机的trunk 口是交换机与交换机相连的接口首先，将交换机的类型进行划分，交换机分为低端(SOHO级)和高端(企业级)。
其两者的重要区别就是低端的交换机，每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。
cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/ trunk/ multi/ dot1q-tunnel。
1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。
2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。
3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。
主要用于接入支持多vlan的服务器或者一些网络分析设备。
现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。
4、dot1q-tunnel: 用在Q-in-Q隧道配置中。
Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便（但不建议使用动态方式）。
cisco动态协商协议从最初的DISL（Cisco 私有协议）发展到DTP（公有协议）。
根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。
2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk 接口工作。
如果不能形成trunk模式，则工作在access模式。
这种模式是现在交换机的默认模式。
3、switchport mode dynamic auto: 只有邻居交换机主动与自己协商时才会变成Trunk接口，所以它是一种被动模式，当邻居接口为Trunk／desirable之一时，才会成为Trunk。
交换机三种端口模式Access、Hybrid和Trunk的理解
交换机三种端口模式Access、Hybrid和Trunk的理解交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
其中主要的三种端口模式为Access、Hybrid和Trunk，具体有什么特点呢?这篇文章主要介绍了交换机三种端口模式Access、Hybrid和Trunk的理解,需要的朋友可以参考下详细介绍TRUNK是端口汇聚的意思，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
VLAN TRUNK一般是你设置了多个VLAN后，想通过一个端口传输多个VLAN，这个后需要把该端口设置为TRUNK了。
在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。
而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。
TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。
TRUNK技术可以实现TRUNK内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM 池一样。
2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。
3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。
所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。
H3C华为交换机配置基本命令
H3C交换机路由器常用命令local-useradmin （建立TELNET用户）passwordsimpleadminauthorization-attributelevel3service-typetelnetstpenable （开启生成树功能）interfaceVlan-interface1ipaddressportaccessvlan20 （在端口模式下将接口增加到相关V LAN）（为只定VLAN配置IP地址）（接口的TRUNK配置）portlink-typetrunkporttrunkpermitvlanalluser-interfacevty04authentication-modescheme （开启TELNET服务的虚假端口）user-interfacevty515description第一配置交换机的管理IP地址[H3C]interfaceVlan-interface1[H3C-vlan-interface1]ipaddress只用密码的用户认证[H3C]user-interfacevty04[H3C-ui-vty0-4]authentication-modepassword[H3C-ui-vty0-4]setauthenticationpasswordsimple123456远程用户缺省的级别都是0级，Telnet 用户登录后的用户级别[H3C-ui-vty0-4]userprivilegelevel3当地用户名和口令的认证[H3C]user-interfacevty04[H3C-ui-vty0-4]authentication-modescheme[H3C]local-userH3C[H3C-ui-vty0-4]passwordsimplehuawei[H3C-ui-vty0-4]service-typetelnetlevel31．调整超级终端的显示字号；2．捕获超级终端操作命令行，以备今后查对；3．复制命令到超级终端命令行，粘贴到主机；4．路由器．交换机配置时不能够掉电，连通测试前必然要检查网络的连通性，不要犯最先级的错误。
关于华为交换机端口trunk配置
interface ethernet 0/3
port link-type trunk
port trunk permit vlan all
为什么这样就可以【switchA】vlan10与【switchB】 vlan10通，【switchA】vlan20与【switchB】 vlan20通，而没有【switchA】vlan10与【switchB】 vlan20通，【switchA】vlan20与【switchB】 vlan10通？？？？请详细解释下！
关于华为交换机端口trunk配置:
switch A端口E0/1属于 vlan10,E0/2 属于vlan20,E0/3与 switch B端口 E0/3互连，
switch B端口E0/1属于 vlan10,E0/2 属于vlan20,E0/3与 switch A端口 E0/3互连，
要求switch A的 vlan10的pc与switch B的vlan20的pc互通
int vlan 10
ip address 192.168.1.254 24
int vlan 20
ip address 192.168.2.254 24
int vlan 30
port eth0/24
ip address 192.168.0.2 255.255.255.252
int eth0/24
port link-type trunk
port trunk permit vlan all
[Swtich B] vlan 10
port ethernet 0/1
华为交换机配置实例
华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。
