车载电子设备的电磁兼容性试验
QIANZHENYU
6
为了确定瞬变的幅度和波形，采用前面讲到的低速脉冲测 试线路做第一次测量，用以确定低速脉冲（毫秒级）的最 大幅度。然后再用高速脉冲测试线路做第二次测量，用以 确定瞬变（纳秒级）的最大幅度。 对于瞬变幅度的等级分类可以用下面两个表格的值来进行。
对12V系统等级分类的推荐限值 脉冲幅度 （US） 正 负 US的严酷度等级的推荐值 Ⅴa — — Ⅳ ＋100V －150V Ⅲ ＋75V －100V Ⅱ ＋50V －50V Ⅰ ＋25V －25V
车载电气、电子设备的传导瞬变发 射和设备的抗瞬变干扰能力测试
上海三基电子工业有限公司
钱振宇
QIANZHENYU 1
近年来，中国汽车工业的迅速发展，己经使汽车工业成为 中国经济的一个支柱产业。汽车工业的发展也拉动了与之 配套的汽车电子与电器行业的迅速发展。对于后者的质量 控制与检测问题便成为业内人士所关注的一个热点。本讲 座介绍ISO7637-2：2004（E）标准，这是ISO7637-2标准 的最新版本。标准说明对于车辆用电气设备的电源线瞬变 电压发射，以及设备的抗瞬变干扰性能的测量方法。标准 提供的这些测量方法适合于在实验室里做型式试验。通过 这些试验，可以保证今后安装在12V和24V系统的轿车、 轻型货车及普通货车上的设备有足够的电磁兼容性。
Ⅲ. 有关试验配置的一些说明 ①人工电源网络 在实验室里，人工电源网络用来代替线束的阻抗，以便确 定被试电气和电子设备的工作情况。对人工电源网络的参 数有严格的要求，它对不同实验室里试验结果的可比性提 供了依据。
下图是人工电源网络的结构及其参数。 图中：A接电源端子；B为公共端子（可允许接地） P接被试设备的端子 ﹡ A、P之间的电阻＜5mΩ
QIANZHENYU
12
④电源 若采用蓄电池，则充电电源应当达到规定的参考电平（对 12V和24V系统言，应分别达到13.5V和27V）。 如使用标准稳压源代替电池，则要求稳压源具有非常低的 内阻。例如要求它低于0.01Ω。从空载突加到最大负载时 （包括输入冲击电流在内）的输出电压偏差不超过 1V， 并要求在 100 μs 内能恢复最大偏差的 63% 。纹波电压的 峰–峰值不超过0.2V，纹波电压的最小频率是400Hz。
QIANZHENYU
22
试验脉冲P1的校正，见下表。
参 数 US tr td 12V系统 空载 －100V±10V 0.5至1μs 2000μs±400μs 10Ω负载 －50V±10V — 1500μs±300μs 空载 －600V±60V 1.5至3μs 1000μs±200μs 24V系统 50Ω负载 －300V±30V — 1000μs±200μs
QIANZHENYU
8
下图是人工电源网络的阻抗时性。P、B两端间的阻抗 ＿ZPB ＿是在A、B两端短路下测得的。阻抗特性随频率 而变化，网络的阻抗误差不得大于图中曲线的10%。
QIANZHENYU
9
②并联电阻RS 电阻RS模拟与被试设备并联的其他车载设备的直流电阻， 如无其他规定， RS 取 40 Ω。若 RS 采用线绕电阻，要求是 双线并绕的那种，以便尽量减少其电抗成分。 如要模拟最坏情况，则应将RS断开。
NZHENYU
5
Ⅱ. 试验结果与分类 下图是从示波器里见到的两种波形。
a)低速脉冲
b)高速脉冲
图中：US1,US2 为正负脉冲峰值电压；tr为脉冲上升时间；tf为脉冲 下降时间；td 为脉冲持续时间； t1为脉冲重复时间；t4为脉冲串的 持续时间；t5为两串脉冲之间的间隔时间；t4＋t5为脉冲串的周期
QIANZHENYU
10
③开关S 开关S的位置与要测试的脉冲性质有关（高速或低速脉冲）。 由于开关对瞬变脉冲的形成有影响，故要求采用在汽车上 安装的标准产品。倘若没有合适的开关可供使用，允许采 用下述建议： 1 )采用有下列特性的汽车继电器来代替： 触头容量：30A（电阻性的连续负载）； 触头材料：高纯度的银质材料； 触头上未跨接抑制器件； 线圈的控制线路经由触点进行隔离； 线圈上接有瞬变抑制措施； 注意：一旦主触头磨损，应立即更换继电器
QIANZHENYU
13
⑤示波器 要求使用数字示波器（最小的单次扫描采样速率为 2G次； 带宽至少为400MHz；输入灵敏度至少为5mV/格）。 如找到不适用的数字示波器，也可采用模拟存贮示波器， 其性能至少达到： 带宽：DC至400MHz； 写入速率：至少100cm/μs； 输入灵敏度：至少5mV/格； 记录可以采用示波器的照相机或其他任何一种适合的设 备。
QIANZHENYU 19
Ⅱ. 试验脉冲发生器 设备的电源线抗扰度试验的脉冲有5种，参见本节的①至 ⑤。为使说明问题方便、清晰起见，在每一小节中列出了 试验脉冲的产生原理、标准所规定的试验脉冲的波形参数 以及试验脉冲的校正方法。
QIANZHENYU
20
①试验脉冲P1 脉冲1（或称为P1脉冲）产生于电感性负载的电源松开瞬间 （开关①断开瞬间）。它将影响直接与这个电感性负载并 联在一起的设备的工作。由于标准没有提出电感性负载的 电感量范围，所以它是泛指在切换一般性电感性负载时发 生的干扰。经统计和优选后提出P1脉冲的内阻较大（10～ 50Ω）、电压较高（几十～几百伏）、前沿较快（微秒级） 和宽度较大（毫秒级）的负脉冲。在整个ISO7637-2标准里 属于中等速度和中等能量的脉冲干扰，对被试设备兼顾了 干扰（造成设备误动作）和破坏（造成设备中元器件的损 坏）两方面的作用。
QIANZHENYU 3
二. 设备的瞬变电压发射试验 此试验用于测试汽车电气和电子设备在其开关过程中馈入 电源线上的传导瞬变电压发射。 Ⅰ. 试验线路 汽车电气和电子设备的瞬变电压发射试验线路见下图所示。
图中：①示波器或其他等效设备②电压探头（在尽可能靠近被试设 备的地方来测量） ③人工电源网络 ④被试设备(瞬变骚扰的发射源) ⑤接地平板 ⑥电源 ⑦接地连接（长度＜100mm） 左图为低速脉冲(ms级或更低)的瞬变发射试验配置，右图为高速脉 冲(ns至μs级)的瞬变发射试验配置
图中：①点火开关； ②电感性负载 ；③负载RS代表与电感性负载 并联在一起的其他设备； ④被试设备； ⑤电源 。
QIANZHENYU 21
试验脉冲P1的波形与参数见下图。
参数 US Ri td tr t1 t2 t3 12V系统 －75V至－100V 10Ω 2ms 0.5至1μs 0.5s至5s 200ms ＜100μs 24V系统 －450V至－600V 50Ω 1ms 1.5至3μs
QIANZHENYU 11
2 )采用电子开关 这对解决瞬变骚扰的再现性有较大好处，而且电子开关的 使用也比较方便。但产生的瞬变幅度常会大于传统的开关 控制（后者存在电弧）。对电子开关的要求是： 最大电压：Umax=400V（在25A时）； 最大电流：Imax=25A，在⊿t≤1s时,至少为100A； 电压降：⊿U≤1V（在25A时）； 开关转换时间：⊿ts=300ns±20%（带被试设备时）； 要经得起短路（有短路保护功能）。 在观察快速瞬变波形时，因波形边沿和持续时间己经达到 ns 和μs 级，上述电子开关并不能真切地反映采用机械开 关时所能观察到的波形。
QIANZHENYU 16
② ISO7637：1990 标准未提到前文图中试验配置的布局尺 寸限制，事实上这一限制对于高速脉冲测试结果的可比性 尤其重要，所以新出版ISO7637-2：2004（E）标准有较好 的可操作性。 ③在 ISO7637：1990 标准中仅提出了传导瞬变的测试方法， 并未提出对限值方面的要求。但是在ISO7637-2：2004（E） 标准给出了限值的分类建议。当然这些限值的最大值都不 会超过设备抗扰度试验中所给出的参数值，从而较好地体 现了车载设备之间的电磁兼容性能要求的一致性。
QIANZHENYU 4
图中所有的连线(在人工电源网络、开关以及与被试设备之 间的连线)都应放在高出金属平板50mm～60mm的非导电 性材料制成的支座上。导线规格应按在汽车上的实际情况 来选择。测试尽可能用示波器和电压探头来进行。其中重 复脉冲是在开关S闭合时测试的；而由电源松开时产生的 瞬变则在开关S打开的瞬间来测试。一般要求测10个波形， 要注意记录瞬变电压的幅度、上升时间、下降时间及瞬变 的持续时间等参数。但在报告上只描述其中幅度最高的这 个瞬变波形(无论是正的或负的)。
QIANZHENYU
17
三. 设备的抗扰度试验 此试验用于测试汽车的电气、电子设备在遭受电源线上瞬 变干扰时的抗干扰能力。
QIANZHENYU
18
Ⅰ. 试验线路 设备抗扰度试验的试验线路见下图所示。
图中：①示波器或其他等效设备；②电压探头；③带有内阻的脉冲发生 器；④被试设备；⑤接地板；⑥接地连线（对试验脉冲P3而言，最大 长度为100mm）；⑦电阻（RV）为可选件。仅用于模拟卸载试验的 P5a和P5b。RV的值要在试验计划中给定（典型值为0.7至40Ω）；⑧二 极管桥路，为可选件。仅用于模拟带有卸载抑制的交流发电机所产生的 卸载脉冲P5b。 图a) 瞬变干扰的抗扰度试验配置—脉冲校正 图b) 瞬变干扰的抗扰度试验配置—脉冲注入 图c)瞬变干扰的抗扰度试验配置—用于P5b的二极管抑制桥路 （附加顺 向偏置的二极管，是为了达到所要求的最大开路抑制电压值）
QIANZHENYU
15
Ⅳ. 试验方法的演化与评述 将 ISO7637：1990 与 ISO7637-2：2004（E）标准相比，两 者存在不少不同点： ① ISO7637：1990 标准有传导电压和电流两种瞬变波形的 测量，在标准草案中只有瞬变电压一种。根据分析后认为， 设备对同一供电回路的其他设备的干扰都是通过电压变化 的形式来实现的。即使是瞬变电流，也要通过在供电回路 的网络阻抗产生压降，使得供电回路的端子电压产生变化， 引起其他用电设备的误动作。所以ISO7637-2：2004（E） 标准对试验方法的变更是合理的。
车载测试中的电磁兼容性测试指南
车载测试中的电磁兼容性测试指南随着汽车科技的不断发展，车载电子设备在汽车中的应用越来越广泛。
然而，随之而来的是对电磁兼容性的要求也越来越高。
车载测试中的电磁兼容性测试就显得尤为重要。
本文将为你介绍车载测试中的电磁兼容性测试指南。
一、引言车载测试中的电磁兼容性测试是为了确保车载电子设备在汽车中能够正常工作，并且不受车辆内外部电磁场的干扰。
通过测试可以评估车载电子设备的抗干扰能力，从而提高车载电子系统的可靠性和稳定性。
二、测试范围和对象车载电磁兼容性测试应覆盖以下范围和对象：1. 车辆内部电磁兼容性测试：涵盖车载电子设备与车身导体之间的电磁相互作用，包括车载电子设备之间的互相干扰以及与车身导体之间的电磁相互作用。
2. 车辆外部电磁兼容性测试：涵盖车载电子设备与外部环境电磁场之间的电磁相互作用，包括电磁辐射和传导干扰等。
三、测试方法车载测试中的电磁兼容性测试应采用以下方法：1. 传导敏感性测试：通过在车辆内部引入不同频率、幅度和形状的电磁场，评估车载电子设备对传导型干扰的敏感性。
测试应包括车载电子设备各个输入和输出接口。
2. 辐射敏感性测试：通过在车辆内部放置电磁辐射源，并调节辐射源的频率和功率，评估车载电子设备对辐射型干扰的敏感性。
测试应包括车载电子设备各个输入和输出接口。
3. 静电放电测试：通过模拟静电放电的情况，评估车载电子设备对静电放电的抵抗能力。
测试应包括车辆内部的触摸面板、按钮等易受静电放电影响的部件。
4. 过电压测试：通过施加高于额定电压的过电压脉冲，评估车载电子设备对过电压的抵抗能力。
测试应包括车载电子设备的电源输入和数据通信线路。
四、测试步骤车载测试中的电磁兼容性测试应按照以下步骤进行：1. 准备测试环境：确保测试环境符合设定的要求，包括温度、湿度和电磁环境等。
2. 设定测试参数：根据测试范围和对象，设定测试参数，包括频率、幅度和形状等。
3. 进行测试：按照设定的测试参数进行传导敏感性测试、辐射敏感性测试、静电放电测试和过电压测试等。
汽车电子emc测试标准
汽车电子emc测试标准汽车电子EMC测试标准。
汽车电子产品的电磁兼容性（EMC）测试是确保汽车电子系统在复杂的电磁环境中能够正常工作的重要环节。
汽车电子产品在运行过程中会受到来自发动机、点火系统、充电系统、无线电设备等多种电磁干扰源的影响，因此需要进行EMC测试来验证其抗干扰能力。
本文将介绍汽车电子EMC测试的相关标准和要点，以便为汽车电子产品的设计和测试提供参考。
首先，汽车电子EMC测试需要符合的标准主要包括ISO 11452系列标准和ISO 7637系列标准。
ISO 11452系列标准主要用于评估汽车电子产品在车辆内部电磁环境下的抗干扰能力，包括对传导干扰和辐射干扰的测试要求。
而ISO 7637系列标准则主要用于评估汽车电子产品在车辆电源系统中的抗干扰能力，包括对瞬态干扰和持续干扰的测试要求。
这些标准为汽车电子EMC测试提供了详细的测试方法和要求，对于确保汽车电子产品的正常工作具有重要意义。
其次，汽车电子EMC测试的要点包括传导干扰测试、辐射干扰测试、瞬态干扰测试和持续干扰测试。
传导干扰测试主要包括对汽车电子产品的导线和电缆进行注入电流测试，以评估其对外部传导干扰的抗干扰能力。
辐射干扰测试主要包括对汽车电子产品的天线进行辐射测试，以评估其对外部辐射干扰的抗干扰能力。
瞬态干扰测试主要包括对汽车电子产品的电源系统进行瞬态脉冲测试，以评估其对电源系统瞬态干扰的抗干扰能力。
持续干扰测试主要包括对汽车电子产品的电源系统进行持续干扰测试，以评估其对电源系统持续干扰的抗干扰能力。
这些测试要点对于全面评估汽车电子产品的抗干扰能力非常重要。
最后，汽车电子EMC测试需要注意的问题包括测试环境的搭建、测试设备的选择和测试过程的控制。
测试环境的搭建需要符合ISO 11452和ISO 7637标准的要求，包括对地面反射、天线校准和场强控制等方面的要求。
测试设备的选择需要根据汽车电子产品的特性和测试要求进行合理选择，包括注入电流发生器、天线、示波器和谱仪等设备的选择。
汽车电子零部件电磁兼容试验
辐射抗扰度
《道路车辆—用窄带发射的电磁能量进行电干扰的部件试验方法第1部分：总则和定义》ISO 11452-1:2005；
《道路车辆—用窄带发射的电磁能量进行电干扰的部件试验方法第2部分：吸波暗室》ISO 11452-2:2004；
《道路车辆—用窄带发射的电磁能量进行电干扰的部件试验方法第4部分：大电流注入》ISO11452-4:2005；
《关于就电磁兼容性方面批准车辆的统一规定》ECE R10（Rev3）
3
静电放电
《汽车—静电放电的电气骚扰》ISO10605:2008
《道路车辆静电放电产生的电骚扰试验方法》GB/T 19951-2005
二、汽车电子零部件
1
辐射骚扰
《用于保护车载接收机的无线电骚扰特性的限值和测量方法》GB 18655-2002
《用于保护车载接收机的无线电骚扰特性的限值和测量方法》CISPR25:2008/EN 55025:2003
《两轮或三轮机动车的某些零部件和性能》97/24/EEC(C8)
《在机动车辆装用的火花式点火发动机产生的无线电干扰的抑制方面协调统一各成员国法律的理事会指令》72/245/EEC
《关于就电磁兼容性方面批准车辆的统一规定》ECE R10（Rev3）
5
静电放电
《道路车辆—静电放电的电气骚扰》ISO10605:2008
《道路车辆静电放电产生的电骚扰试验方法》GB/T 19951-2005
《用于保护车载接收机的无线电骚扰特性的限值和测量方法》GB 18655-2002
《车辆、船和由内燃机驱动的装置无线电骚扰特性限值和测量方法》CISPR12:2009/EN 55012:2007（+A1:2009)
《两轮或三轮机动车的某些零部件和性能》97/24/EEC(C8)
车载测试中的电磁兼容性测试
车载测试中的电磁兼容性测试车载测试是对汽车及其相关设备进行各种测试的过程，其中之一就是电磁兼容性测试。
电磁兼容性测试旨在确保在车辆运行过程中，各种电子设备和系统之间能够正常协调工作，同时不会产生电磁干扰或受到电磁干扰。
本文将探讨车载测试中的电磁兼容性测试的意义和实施方法。
一、电磁兼容性测试的意义车载测试中的电磁兼容性测试非常重要，主要有以下几个方面的意义：1.确保驾驶安全：车载设备和系统之间的电磁干扰可能会导致驾驶员无法正常使用仪表，触摸屏或各种控制按钮。
电磁干扰还可能导致车辆的主要系统故障，例如制动系统或转向系统失灵，从而对行驶安全造成威胁。
2.降低电磁辐射：车载设备可能会产生较强的电磁辐射，对车辆周围的其他设备和人员产生干扰。
通过电磁兼容性测试，可以评估和控制车载设备的电磁辐射水平，确保其不会对周围环境造成不良影响。
3.保护车载设备：车辆内部有多种电子设备和系统，它们之间需要相互协调工作，避免电磁干扰影响其正常运行。
电磁兼容性测试可以帮助检测和解决潜在的干扰问题，保护车载设备的正常运行和寿命。
二、电磁兼容性测试的实施方法车载测试中的电磁兼容性测试通常采用以下几种常见的方法：1.射频辐射测试：该测试方法用于评估车载设备在各种频率范围内的电磁辐射水平。
测试人员将设备置于特定距离的测量点上，使用天线和电磁测量设备来测试设备产生的电磁辐射水平。
2.射频传导测试：该测试方法用于评估车载设备的电磁传导性能。
通过将设备的输入和输出接口连接到特定的测试设备中，以模拟实际实施过程中的干扰情况。
测试人员将测量传导性干扰的水平，以确保设备能够正常工作而不受到干扰。
3.敏感度测试：该测试方法用于评估车载设备对外界电磁干扰的敏感程度。
测试人员会在设备附近引入特定频率和幅度的电磁场，以测量设备的反应和稳定性。
这有助于确定设备在现实环境中的稳定性和性能。
4.脉冲瞬变测试：该测试方法主要用于评估车载设备对于脉冲瞬变电磁干扰的抗干扰能力。

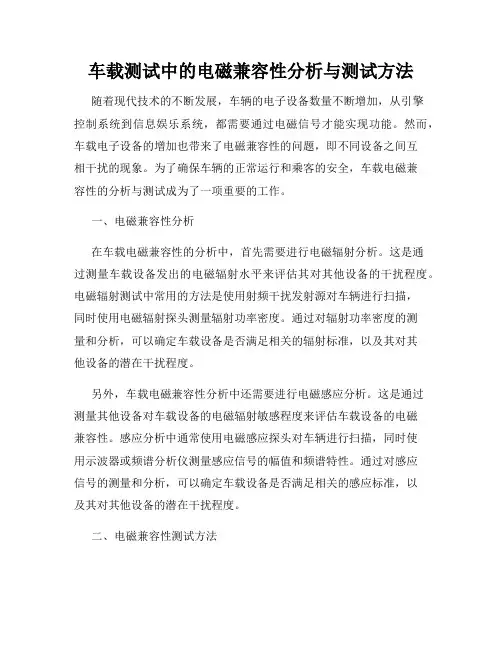

车载测试中的电磁兼容性分析与测试方法
