“三级配电,两级保护”及三相四线制供电电路
施工现场临时用电配电箱系统的配置
施工现场临时用电配电箱系统的配置施工现场临时用电配电箱系统的配置总配电箱、分配电箱、开关箱必须要有重复接地；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s；现场总配电箱、分配电箱应配锁并由专人负责；施工现场使用三相五线制；配电方式；三级配电，两级保护；三级配电；总配电箱、分配电箱、开关箱；两级保护；（1）开关箱的保护。
漏电保护动作电流不大于30mA，动作时间不大于0.1s.（2）总配电箱的保护。
漏电保护动作时间大于30mA，动作时间大于0.1s.分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。
箱内必须分设N线端子板和PE线端子板；TN-S供电系统的特点如下。
它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S 供电系统，1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
2）工作零线只用作单相照明、单相负载回路中。
3）专用保护线PE不许断线，专用PE线是黄绿双色4）工作零线不得与重复接地线连接，而PE线与重复接地相连接，与漏电保护器不得相连接，所以TN-S系统供电上必须安装漏电保护器。
5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
什么是三相五线制-------在三相五线制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电接线方式称为三相五线制供电方式。
三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿色。
这种供电系统称为TN—s方式开关箱、移动箱重点要求开关箱不宜上锁。

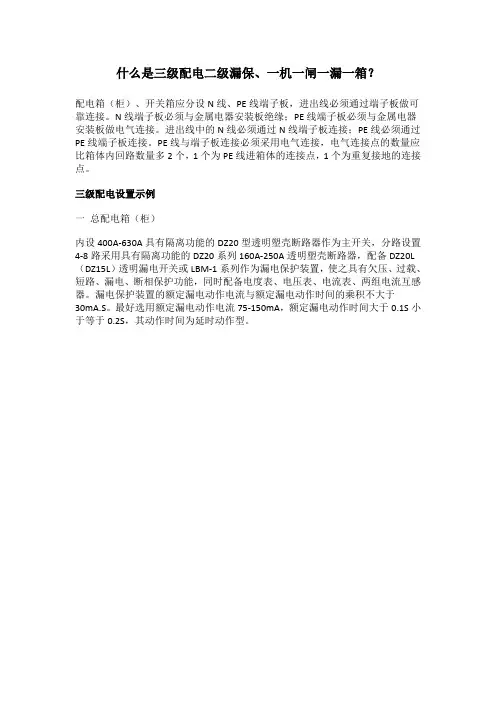

什么是三级配电二级漏保、一机一闸一漏一箱？
什么是三级配电二级漏保、一机一闸一漏一箱？配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L （DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
2 不含照明回路分配电箱三开关箱（一机一闸一漏一箱）1 地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。
2 塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。
施工现场临电——“三级配电”配置图解
施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
施工现场三级配电基本知识及线路接法详细解答
三相五线制供电的原理
• 在三相四线制供电中由于三相负载不平衡时和低压电网 的零线过长 且阻抗过大时，零线将有零序电流通过，过 长的低压电网，由于环境 恶化，导线老化、受潮等因素， 导线的漏电电流通过零线形成闭合回 路，致使零线也带 一定的电位，这对安全运行十分不利。在零干线断 线的 特殊情况下,断线以后的单相设备和所有保护接零的设备 产生危 险的电压，这是不允许的。
2、工作零线只用作单相照明负载回路。
3、专用保护线 P E 不许断线，也不许进入漏电 开关。
4、干线上使用漏电保护器，工作零线不得有重 复接地，而 P E 线有重复接地，但是不经过漏电 保护器，所以 T N - S 系统供电干线上也可以安 装漏电保护器。
5、T N - S 方式供电系统安全可靠，适用于工业 与民用建筑等低压供电系统。在建筑工程工前的 “三通一平”（电通、水通、路通和地平 --- 必 须采 用 T N - S 方式供电系统。
漏电保护器的工作原理
如果有人体触摸到电源的线端即火线，或 电器设备内部漏电，这时电流从火线通过人体或 电器设备外壳流入大地，而不流经零线，火线和 零线的电流就会不相等，漏电保护器检测到这部 分电流差别后立刻跳闸保护人身和电器的安全， 一般这个差流选择在几十毫安 。
国家规定
• 根据国家相关技术规范要求，凡是新建、扩建、企事业、 商业、居民住宅、智能建筑、基建施工现场及临时线路, 一律实行三相五线制供电方式,做到保护零线和工作零线 单独敷设。
三级配电系统
总配电箱为一级，分配电箱为二级， 开关箱为三级。
PART ONE
三相电的概念
• 我们知道线圈在磁场中旋转时，导线切割磁场线会产生 感应电动势，它的变化规律可用正弦曲线表示。如果我 们取三个线圈，将它们在空间位置上相差点 1 2 0 度角 ， 三个线圈仍旧在磁场中以相同速度旋转，一定会感应 出 三个频率相同的感应电动势。由于三个线圈在空间位 置 相差 1 2 0 度角，故产生的电流亦是三相正弦变化， 称 为三相正弦交流电。
三级配电系统
施工现场临时用电要求1、建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1.1、三级配电系统：距离≤ 一级配电(总电箱） 二级分配箱 三级开关箱 三级开关箱 三级开关箱 用电设用电设用电设 二级分配箱 三级开关箱 三级开关箱 三级开关箱用电设用电设用电设距离≤距离≤31.2、TN-S系统：TN－S系统：就是工作零线与保护零线分开设置的接零保护系统。
T —电源中性点直接接地。
N —电气设备外露可导电部份通过零线接地。
S —工作零线（N线）与保护零线（PE线）分开的系统。
N线功能：1.供单相设备使用。
2.传导三相系统中的不平衡电流。
3.减小三相负荷中性点的电位偏移。
PE线功能：保障人身安全，防止发生触电事故。
T RCD1 2 2 2L1L2L3N 淡PE绿/31-工作接地；2-PE线重得接地；3-电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3-相线；N-工作零线；PE-保护零线；DK-总电源隔离开关；ROD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器；T-变压器1.3、二级漏电保护系统:二级漏电保护系统是指用电系统至少应设置总配电箱漏电保护和开关箱漏电保护二级保护，总配电箱和开关箱中二级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，形成分级分段保护；漏电保护器应安装在总配电箱和开关箱靠近负荷的一侧，即用电线路先经过闸刀电源开关，再到漏电保护器，不能反装；漏电保护器应满足以下要求：开关箱中漏电保护器的额定漏电动作电流≤30mA，额定漏电动作时间≤0.1s，使用于潮湿场所的漏电保护器额定漏电动作电流≤15mA，额定漏电动作时间≤0.1s；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s；漏电保护器应动作灵敏，不得出现不动作或者误动作的现象。
三级配电二级漏保、一机一闸一漏一箱
配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1.含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
TN_S工地三线四相三相五线制电路布线详解_图文(精)
TN-S 系统定义:三级配电系统总配电箱为一级,分配电箱为二级,末级配电箱为三级定义:三相电的概念我们知道线圈在磁场中旋转时,导线切割磁场线会产生感应电动势,它的变化规律可用正弦曲线表示。
如果我们取三个线圈,将它们在空间位置上相差点 120度角,三个线圈仍旧在磁场中以相同速度旋转,一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点 120度角,故产生的电流亦是三相正弦变化,称为三相正弦交流电。
工业用电采用三相电,如三相交流电动机等。
相与相之间的电压是线电压,电压为 380V 。
相与中心线之间称为相电压,电压是 220V 。
什么是电源中性点?中性点是指变压器低压侧的三相线圈构成星形联结,联结点称中性点,又因其点为零电位,也称零线端,一般的零线就从此点引出的。
中性点接地后,所有该电网覆盖面的设备接地保护线可就近入地设置为地线,一旦出现漏电可通过大地传导回路到变压器中性点,以策安全。
定义:三相五线制在三相四线制供电系统中 , 把零线的两个作用分开 , 即一根线做工作零线 (N,另外用一根线专做保护零线 (PE,这样的供电结线方式称为三相五线制供电方式 . 三相五线制包括三根相线、一根工作零线、一根保护零线 . 三相五线制的接线方式如下图所示 .为什么不是“ 五相”“ 六相” ?你先要明白“ 相” 在电中的含义,相是指相位角,比如常说的三相电,是指相位角在空间互成 120°交流电。
如果使用移相技术,就比如简单的电容移相,我们一样可以得到四相、五相、 N 相都可以!但那在电力拖动中没有实际的应用意义, 只在电子技术中有时用到。
为什么在电力拖动中大都使用三相 (当然有时会用到单相 , 而不是四相、五相呢?因为发电机的三相绕组在空间 120°分布时,交变磁力线均可最大限度的切割它们,成而最以限度的发出电能。
而三相用电器呢,除了相反的原理外,三相互成 120°的回路又能最大限度的使用电能!三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利。
什么叫一级二级三级配电箱
什么叫一级二级三级配电箱什么叫一级二级三级配电箱一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。
开关箱应符合一机、一箱、一闸、一漏。
三类电箱中的各类电器应是合格品；
两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。
这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。
所以，对“三级配电，两级保护”做到合理设置是至关重要的。
首先你得明白什么是三相四线制供电电路：三相四线制指三相交流供电中有三根火线（U、V、W表示），一根零线（N表示）。
每两条火线之间电压380V，称为线电压，任何一根火线与零线的电压为220V，称为相电压。
所以，220V的灯泡不管功率多少，都应给接相电压，即一根接零线，另一根任接一根火线。
三相四线制系统中零线的重要作用
在低压供电系统中，大多数采用三相四线制方式供电，因为这种方式能够提供两种不同的电压——线电压(380V)和相电压(220V)，可以适应用户不同的需要。
在三相四线制系统中，如果三相负载是完全对称的(阻抗的性质和大小完全相同，即阻抗三角形是全等三角形)，则零线可有可无，例如三相异步电动机，三相绕组完全对称，连接成星形后，即使没有零线，三相绕组也能得到三相对称的电压，电动机能照常工作。
但是对于宅楼、学校、机关和商场等以单相负荷为主的用户来说，零线就起着举足轻重的作用了。
尽管这些地方在设计、安装供电线路时都尽可能使二相负荷接近平衡，但是这种平衡只是相对的，不平衡则是绝对的，而且每时每刻都在变化。
在这种情况下，如果零线中断了，三相负荷中性点电位就要发生位移了。
中性点电位位移的直接后果就是三相电压不平衡了，有
的相电压可能大大超过电器的额定电压(在极端情况下会接近380V)，轻则烧毁电器，重则引起火灾等重大事故；而有的相电压大大低于电器的额定电压(在极端情况下会接近0V)，轻则使电器无法工作，重则也会烧毁电器(因为电压过低，空调、冰箱和洗衣机等设备中的电动机无法起动，时间长了也会烧毁)。
由于三相负荷是随机变化的，所以电压不平衡的情况也是随机变化的。
对于没有零线时中性点电位发生位移这个问题，很多同学甚至一些电工无法理解，而理论计算又涉及到较深的电工基础知识（如电动势和阻抗的复数表示法以及复数的四则运算等)，特别是当负载不是纯电阻时，计算相当繁琐，学生也难以弄懂，在大多数情况下也没有必要去计算。
下面仅举个特例来帮助同学们理解没有零线时各相负载两端电压的变化。
现在我们假定某住宅楼为三层，二相电源分别送入一楼、二楼和三楼住户。
而零线正常时，各层楼的住户用电互不相干。
而零线中断后情况就不一样了。
为了分析方便，我们假定一楼住户都不用电，二楼住户只开了一只灯，三楼住户开了三只同样的灯(如图所示)，不难看出，三楼的三只灯并联后再与一只灯串联，接到了380V的电压上，由于二楼负载的电阻就是三楼负载电阻的三倍，所以380V，电压的四分之三(285V)都降落在二楼灯泡上了，灯泡必烧无疑，而三楼灯泡两端电压则只有95V，自然不能正常发光。
而一楼的灯泡烧毁(开路)后，三楼的灯泡也就不能构成回路了，都不工作了。
等到某一时刻，一楼住户的电饭锅投入使用(假定电饭锅的额定功率大大高于三楼的三个灯泡的功率)，三楼的灯泡自然也要烧毁了。
另外如果某些电器采用接零保护(外壳接在零线上)，零线中断后，就失去了接零保护，还有可能发生触电事故。
综上所述，在三相四线制系统中零线是非常重要的。
在三相电源中性点和三相负载中性点之间用导线连接所形成的方式。
三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；中线N的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。
所以在低压供电线路上采用三相四线制。
在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，(因为有N线，才能构成低压380V、220V电电压，可供三相和单相负载。
因为三相系统不可能100%平衡，N线上总是有电流流过，对地总有一点电压，其值大小取决于三相系统的不平衡程度。
规范规定，三相不平衡度必须控制在25%以内。
)有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色，N线用蓝色，PE线用黄绿双色。
在低压配电网中，输电线路一般采用三相四线制，其中
三相四线制
三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。
TN-S供电
保其保护装置动作。
应该特别指出，PE线不许断线。
在供电末端应将PE线做重复接地。
PE线在供电变压器侧和N线接到一起，但进入用户侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。
但是，由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。
现在民用住宅供电已经规定要使用三相五线制，如果你的不是，可以要求整改。
为了安全，要斩钉截铁地要求！
，但绝不表明可以在任意位置特别是户内可以接到一起。
这一点一定要切记，也要注意你的朋友是否有所违犯！！。
