16G101图集柱的分类及柱筋构造
错开长度=Max(35d,500)
错开长度=35d
钢筋搭接及错开长度
抗震要求=2.3LIe
Max(35d,500)
35d
柱筋构造—非连接区
箍筋加密
节点区（核心区） 顶部非连接区
非连接区
绑扎搭接时 搭接及错开长度范围内 箍筋也须加密 加密间距：min(5d,100)
顶部非连接区 • 高度=max(Hn/6,Hc,500)
底部非连接区
底部非连接区 • 嵌固部位 • 00)
箍筋可不加密
柱的分类及柱筋构造
•柱
1、平法标注
柱分类—按类别
框架柱： KZ
转换柱： ZHZ 芯柱： XZ
梁上柱： LZ
剪力墙上柱： QZ
• 在框架结构中主要承受竖向压力；将来自框架的荷载向下传输，是框架结构中承力最大构建。 框架柱承受荷载主要有：自身荷载、上部构件荷载、活荷载（设备、家具等位置移动）、流 动荷载（人员流动）、外力荷载（风、地震、雨雪等）等。
• 柱的生根不在基础而在墙上的柱称之为墙上柱。同样，主要还是出现在建筑物上下结构或建 筑布局发生变化时。
柱分类—按位置
角柱
边柱
中柱
柱筋构造
顶层纵筋 中间层纵筋
室外地坪
基础插筋
柱筋构造—钢筋连接
钢筋连接形式： • 绑扎搭接 • 焊接连接
绑扎搭接
焊接连接
机械连接
绑扎搭接长度
▪ 抗震要求=LIE
错开长度
• 出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该柱定义为装换柱
• 它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当柱截面较大时，由设计人 员计算柱的承力情况，当外侧一圈钢筋不能满足承力要求时，在柱中再设置一圈纵筋。由柱 内内侧钢筋围成的柱称之为芯柱。
• 柱的生根不在基础而在梁上的柱称之为梁上柱。主要出现在建筑物上下结构或建筑布局发生 变化时。
G101-柱图解说明
构件分类 无梁基础 有梁基础
中柱 边柱 角柱
KZ1有哪些钢筋
分类细分
名称
钢筋分类 单位
基础板厚小于2000
基础板厚大于2000 基础插筋、箍筋 长度、根数、重量
基础梁底与基础板底一平
基础梁顶与基础板顶一平
纵筋、箍筋 长度、根数、重量
G101-柱图解说明
柱根的确定
底层柱的柱根系指 地下室的顶面或无 地下室情况的基础 顶面；柱根加密区 长度应取不小于该 层柱净高的1/3； 有刚性地面时，除 柱端箍筋加密区外， 尚应在刚性地面上、 下各500mm的高 度范围内加密箍筋。
箍筋长度1
➢ 1号筋长度＝（b+h）×2-保护层×8+8d+1.9d×2+ max(10d，75mm)*2
1.9d的来源GB50204-2002
弯钩计算
5.3.1
箍筋弯钩计算 5.3.2
G101-柱图解说明
箍筋 长度2
➢ 2号筋长度＝[(b-保护层*2-D)/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2 －－D为纵向钢筋直径
• 异形柱子（复合箍筋）
• 变截面（插筋）
基础插筋 搭接 锚固（边，中，角柱）
G101-柱图解说明
影响柱钢筋计算的因素
• 抗震等级 • 决定抗震等级的三个因素（1.结构类型；2.
设防烈度；3.檐高） • 保护层的厚度 • 混凝土标号 如C30 影响钢筋的锚固长度，
搭接长度(详细情况见图集53页) • 搭接形式（影响柱的箍筋根数及纵向钢筋
屋面
4 3 2 1 -1 层号
15.870
16G101图集柱插筋构造及计算案例PPT
16G101-1 P63
柱插筋长度= 基础底部弯折长度 +基础内竖直长度 （基础高度-基础保护层厚度） +伸出基础非连接区高度
柱插筋构造
柱插筋长度= 基础底部弯折长度 +基础内竖直长度 （基础高度-基础保护层厚度） +伸出基础非连接区高度
柱插筋计算案例
16G101-1 P63
柱插筋长度= 基础底部弯折长度 +基础内竖直长度 （基础高度-基础保护层厚度） +伸出基础非连接区高度
柱插筋计算案例
首层层高3.6米，首层梁高600mm，抗震等级三级，C30混凝土， 查表得lae=37d 首层柱净高=1.2+3.6-0.6
柱插筋计算案例
16G101-1 P58
柱插筋计算案例
柱插筋构造
16G101-3 P66
适用范围：判断hj是否大于lae
柱插筋计算案例
判断端部锚固长度 基础高度=1800-1200=600mm，600-40=560mm 37d=37*22=814mm，37d=37*18=666mm，均不满足直锚
柱插筋构造及计算案例
目录
CONTENTS
柱整体钢筋组成 柱根插筋构造 柱插筋计算案例
柱插筋构造
一、柱整体钢筋组成
顶层 中间层
首层 基础插筋
柱插筋构造
二、柱根插筋构造围：判断hj是否大于lae
柱插筋构造
柱插筋构造
16G101-1 P63
柱插筋构造
柱插筋构造
柱插筋构造
16平法施工图集-柱详解
一、柱构件的分类1.按构建类型分类柱构件2019年8月17日15:312.按所处位置分类2.按所处位置分类二、柱构建列表的注写方式1.柱的平法表示柱平法表示施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达三、柱插筋的构造a、c使用的区别：判断hj是否大于Lae hj是基础顶面至基础底面的高差Lae时柱子纵筋的锚固长度（抗震锚固）在纵筋外边缘保护层厚度是否＞5d嵌固部位的非连接区Hn：每层柱子净高四、插筋的计算案例1.判断适用范围：Hj是否大于Lae2.基础高度=1800-1200=600mm，600-40=560mm37d=37*22=814mm 37d=37*18=666mm均不满足直锚柱构件 - 电子表格五、首层柱钢筋的构造及案例伸出长度三控要素：Hn为所在楼层的柱净高Hc为柱截面长边尺寸500注：首层柱子高度是从基础底面开始算起公式：首层柱纵筋长度=本层柱高-下端伸上的非连接区告诉+伸入到上层的非连接区高度案例：柱构件 - 电子表格六、中间层柱钢筋构造及案例同首层七、顶层中柱钢筋构造及案例七、顶层中柱钢筋构造及案例顶层中柱纵筋长度=顶层净高-下端伸长的非连接区高度+顶层节点内锚固高度顶层中柱纵筋长度=顶层净高-下端伸长的非连接区高度+顶层节点内锚固高度伸至柱顶=梁高-柱保护层=600-20=580mm与Lae比较，Lae=37d=37*18=666mm，小于Lae，固不满足直锚判断是否满足设计标准：0.5Labe=0.5*37*22=407mm，小于580mm，满足设计要求柱构件 - 电子表格八、顶层边角柱钢筋构造②③边角柱外侧纵筋长度=顶层净高-下层深入本层非连接区+Max（1.5Labe，梁高-柱保护层+15d）节点④说明案例：案例：柱构件 - 电子表格角柱外侧纵筋配筋率=（所有外侧钢筋截面面积/柱构建截面面积）*100%=（4*380.1+1*254.5）/（400*450）*100%=0.986%外侧钢筋不用分两批截断九、柱纵筋完整计算柱构件 - 电子表格十、柱中间层纵向钢筋的变化十一、柱箍筋构造1.矩形箍筋的复核方式2.箍筋的弯钩构造3.箍筋加密区范围十二、柱子箍筋计算案例十二、柱子箍筋计算案例柱构件 - 电子表格。
1-2章、柱识图(16G101)柱钢筋三维识图
16G101三维平法图集目录第一章：钢筋锚固长度及其相关规范1.1受拉钢筋基本锚固长度L ab ,L abE受拉钢筋锚固长度修正系数·····························1.2混凝土结构的环境类别混凝土保护层的最小厚度(mm )纵向受力钢筋搭接区箍筋构造 ·····························1.3纵向钢筋弯钩与机械锚固形式纵向受拉钢筋綁扎搭接长度L L 、L LE ··························1.4封闭箍筋及拉筋弯钩构造梁并筋等效直径、最小净距梁柱纵筋间距要求螺旋箍筋构造 ·································1.5封闭箍筋及拉筋弯钩构造基础梁箍筋复合方式非接触纵向钢筋搭接构造·····························································第二章：柱平法标准构造详图及三维示意图2.1·······························2.2抗震KZ 纵向钢筋连接构造······························2.3地下室抗震KZ 的纵向钢筋连接构造、地下室抗震KZ 的箍筋加密区范围 ··························2.4抗震框架柱和角柱柱顶纵向钢筋构造·························2.5抗震KZ 中柱顶纵向钢筋构造······························2.6抗震KZ 柱变截面位置纵向钢筋构造···························2.7抗震KZ 、QZ 、LZ 箍筋加密区范围抗震QZ 、LZ 纵向钢筋构造 ······························2.8抗震框架柱和小墙肢箍筋加密区高度选用表·······················2.9非抗震KZ 纵向钢筋连接构造·····························2.10非抗震KZ 边柱和角柱柱顶纵向钢筋构造························2.11非抗震KZ 中柱顶纵向钢筋构造····························2.12非抗震KZ 柱变截面位置纵向钢筋构造·························2.13非抗震KZ 箍筋构造非抗震QZ 、LZ 纵向钢筋构造······························第三章：剪力墙平法标准构造详图及三维示意图3.1剪力墙身水平钢筋构造................................27.. (31)3.3剪力墙身竖向钢筋构造 (32)3.4约束边缘构件YBZ 构造................................353.5剪力墙水平钢筋计入约束边缘构件体积配箍率构造做法 (37)3.6构造边缘构件GBZ 、扶壁柱FBZ 、非边缘暗柱AZ 构造剪力墙边缘构件纵向钢筋连接构造剪力墙约束边缘构件纵筋构造 (38)3.8剪力墙 LL /AL BKL 配筋构造 (39)3.9剪力墙BKL 或AL 与LL 重叠时配筋构造··························403.10连梁交叉斜筋配筋LL (JX )连梁集中对角斜筋配筋LL (DX )连梁对角暗撑配筋LL (JC )构造 (42)3.11地下室外墙DWQ 钢筋构造...............................433.12剪力墙洞口补强构造 .. (45)第四章:梁平法标准构造详图及三维示意图 (47)4.2抗震屋面框架梁WKL 纵向钢筋构造 (48)4.3非抗震楼层框架梁KL 纵向钢筋构造 (49)4.4非抗震屋面框架梁WKL 纵向钢筋构造 .........................504.5框架梁水平、竖向加腋构造.. (51)ζa 1.6芯柱XZ 配筋构造矩形箍筋复合方式柱插筋在基础中的锚固3.2墙插筋在基础中的锚固4.1抗震楼层框架梁WKL 纵向钢筋构造4.6KL 、WKL中间支座纵向钢筋构造 (53)4.7抗震框架梁KL、WKL箍筋加密区构造抗震框架梁KL、WKL箍筋加密区构造 (54)4.8梁与方柱斜交或与圆柱相交时箍筋起始位置 (55)4.9非框架梁L配筋构造主次梁斜交箍筋构造 (56)4.10不伸入支座的梁下部纵向钢筋断点位置附加箍筋范围、附加吊筋构造梁侧面纵向构造筋和拉筋 (57)4.11非框架梁L中间支座纵向钢筋构造水平折梁、竖向折梁钢筋构造 (58)4.12纯悬挑梁XL及各类梁的悬挑端配筋构造 (59)4.13KZZ/KZL配筋构造 (51)4.14井字梁JZL配筋构造 (65)第五章:板平法标准构造详图及三维示意图5.1有梁楼盖楼(屋）面板配筋构造 (67)5.2有梁楼盖不等跨板上部贯通纵筋连接构造 (69)5.3单（双）向板配筋示意纵向钢筋非接触搭接构造 (70)5.4悬挑板XB钢筋构造 (71)5.5无支撑板端部封边构造折板配筋构造 (72)5.6无梁楼盖柱上板带ZSB与跨中板带KZB纵向钢筋构造 (73)5.7板带端支座纵向钢筋构造板带悬挑端纵向钢筋构造 (74)5.8柱上板带暗梁钢筋构造 (75)5.9板后浇带HJD钢筋构造墙后浇带HJD钢筋构造梁后浇带HJD钢筋构造 (76)5.10板加腋JY构造局部升降板SJB构造(一) (77)5.11板加腋JY构造局部升降板SJB构造(二) (78)5.12板开洞BD与洞边加强钢筋构造一(洞边无集中荷载) (79)5.13板开洞BD与洞边加强钢筋构造二(洞边无集中荷载) (80)5.14悬挑板阳角放射筋Ces构造 (81)5.15板内纵筋加强带JQD构造板翻边FB构造悬挑板阴角构造 (82)5.16柱帽ZMa、ZMb,ZMc、ZMab构造 (83)5.17抗冲切箍筋Rh构造抗冲切弯起筋Rb构造 (84)第六章:楼梯平法识图规则与标准构造详图及三维示意图6.1AT型楼梯平面注写方式与适用条件 (86)6.2AT型楼梯板配筋构造 (88)6.3BT型楼梯平面注写方式与适用条件 (89)6.4BT型楼梯板配筋构造 (91)6.5CT型楼梯平面注写方式与适用条件 (92)6.6CT型楼梯板配筋构造 (94)6.7DT型楼梯平面注写方式与适用条件 (95)6.8DT型楼梯板配筋构造 (97)6.9ET型楼梯平面注写方式与适用条件 (98)6.10ET型楼梯板配筋构造 (99)6.11FT型楼梯平面注写方式与适用条件 (100)6.12FT型楼梯板配筋构造(A-A) (101)6.13FT型楼梯板配筋构造(B-B) (102)6.14GT型楼梯平面注写方式与适用条件 (103)6.15GT型楼梯板配筋构造(A-A) (104)6.16GT型楼梯板配筋抅造(B-B) (105)6.17HT型楼梯平面注写方式与适用条件. (106)6.18HT型楼梯板配筋构造(A-A) (107)6.19HT型楼梯板配筋构造(B-B) (108)6.20C-C,D-D剖面楼梯平板配筋构造 (109)6.21ATa型楼梯平面注写方式与适用条件 (110)6.22ATa型楼梯板配筋构造 (111)6.23ATb型楼梯平面注写方式与适用条件 (112)6.24ATb型楼梯板配筋构造 (113)6.25ATc型楼梯平面注写方式与适用条件 (114)6.26ATc型楼梯板配筋构造 (116)6.27不同踏步位度推高与高度减小构造 (117)6.28各型楼梯第一跑与基础连接构造 (118)6.29楼梯施工图剖面注写示例（平面图) (119)6.30楼梯施工图剖面注写示例（剖面图) (120)6.31Ata型楼梯施工图剖面注写示例（平面图) (121)6.32Ata型楼梯施工图剖面注写示例（剖面图) (122)6.33Atb型楼梯施工图剖面注写示例（平面图) (123)6.34Atb型楼梯施工图剖面注写示例（剖面围) (124)6.35ATc型楼梯施工图剖面注写示例1(平面图) (125)6.36ATc型楼梯施工图剖面注写示例1(剖面图) (126)6.37ATc型楼梯施工图剖面注写示例2(平面图) (127)6.38ATc型楼梯施工图剖面注写示例2(剖面图) (128)第七章:基础平法标准构造详图及三维示意图任务一:独立基础平法标准构造详图及三维示意图7.1独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 (130)7.2双柱普通独立基础底部与顶部配筋构造 (131)7.3设置基础梁的双柱普通独立基础配筋构造 (132)7.4独立基础底板配筋长度减短10%构造 (133)7.5单杯口和双杯口独立基础构造 (134)7.6高杯口独立基础杯壁和基础短柱配筋构造 (135)7.7双高杯口独立基础杯壁和基础短柱配筋构造 (136)7.8单柱普通独立深基础短柱配筋构造 (137)7.9双柱普通独立深基础短柱配筋构造 (138)任务二:条形基础平法标准构造详图及三维示意图7.10条形基础底板 TJB J 和 TJB P配筋构造 (139)7.11条形基础底板配筋长度减短10%构造条形基础板底不平构造条形基础无交接底板端部构造 (140)7.12基础梁 JL 纵向钢筋与箍筋构造附加箍筋构造附加（反扣）吊筋构造 (141)7.13基础梁 JL 配置两种箍筋构造 (142)7.14基础梁 JL 竖向加腋钢筋构造 (143)7.15基础梁 JL 端部与外伸部位钢筋构造 (144)7.16基础梁 JL 侧面构造纵筋和拉筋 (145)7.17基础梁 JL 梁底不平和变截面部位钢筋构造 (146)7.18基础梁 JL 与柱结合部侧腋构造 (147)7.19基础次梁 JCL 纵向钢筋与箍筋构造基础次梁 XL 端部外伸部位钢筋构造 (148)7.20基础次梁 JCL 竖向加腋钢筋构造基础次梁 JCL 配置两种箍筋构造 (149)7.21基础次梁 JCL 梁底不平和变截面部位钢筋构造 (150)任务三:筏形基础平法标准构造详图及三维示意图7.22梁板式筏形基础平板 LPB 钢筋构造 (151)7.23梁板式筏形基础平板LPB下部柱向区域与跨中区域钢筋构造 (152)7.24梁板式筏形基础平板 LPB 端部与外伸部位钢筋构造梁板式筏形基础平板 LPB 变截面部位钢筋构造 . (153)7.25平板式筏基柱下板带ZXB与跨中板带 KZB 纵向钢筋构造 (154)7.26平板式筏形基础平板BPB钢筋构造 (156)7.27平板式筏形基础平板(ZXB、KZB、BPB)变截面部位钢筋构造 (158)7.28平板式筏形基础平板(ZXB、KZB、BPB)端部与外伸部位钢筋构造 (159)任务四:桩基础承台平法标准构造详图及三维示意图7.29矩形承台CT J和CT P配筋构造桩顶纵筋在承台内的锚固构造 (160)7.30等边三桩承台CT J配筋构造 (161)7.31等腰三桩承台CT J配筋构造 (162)7.32六边形承台CT J筋构造 ......... (163)7.33墙下单排桩承台梁C TL配筋构造 (165)7.34墙下双排桩承台梁CTL配筋构造` (166)任务五基础相关构造的平法标准构造详图及三维示意图7.35基础联系梁JLL配筋构造 (167)7.36基础底板后浇带HJD构造基础梁后浇带HJD构造 (168)7.37后浇带HJD下抗水压垫层构造后浇带HJD超前止水构造基坑JK构造 (169)7.38上柱墩SZD构造（棱台与棱柱形） (170)7.39下柱墩X ZD构造（倒棱台与倒棱柱形） (171)7.40防水底板JB与各类基础的连接构造 (173)7.41窗井墙CJQ配筋构造 (174)第一章：钢筋锚固长度及其相关规范审核校对设计页图集号16G101-1-56-6-混凝土结构的环境类别混凝土保护层的最小厚度审核校对设计页图集号16G101-1-57-7-受拉钢筋基本锚固长度Lab抗震设计时受拉钢筋基本锚固长度labE 钢筋弯折时的弯弧D审核校对设计页图集号16G101-1-58-8-受拉钢筋基本锚固长度La 受拉钢筋基本锚固长度La E审核校对设计页图集号16G101-1-59-9-纵向钢筋弯钩与机械锚固形式纵向受力钢筋搭接区箍筋构造纵向钢筋的连接图集号16G101-1-60纵向受拉钢筋搭接长度 ll纵向受拉钢筋搭接长度 LL E图集号16G101-1-61封闭箍筋及拉筋构造梁并筋等效直径、最小净距离图集号16G101-1-62梁柱纵筋及间距要求拉筋构造螺旋箍筋构造第二章：柱平法标准构造详图及三维示意图图集号16G101-1-63KZ 纵向钢筋连接构造柱纵向钢筋焊接连接三维示意图非连接区域≥Hn/3搭接长度为非连接区域非连接区域嵌固体部位≥Hn/6≥搭接接头要错开≥0搭接长度为≥Hn/6≥搭接长度为搭接接头要错开≥0.搭接长度为≥Hn/6≥≥Hn/6≥连接区域采用焊接方式两批接头之间错开连接区域采用焊接方式两批接头之间错开≥Hn/6≥Hn/6≥≥Hn/6上柱比下柱多出钢筋伸长锚固到下柱中锚2La E1.2La E非连接区域Hn/6≥500≥hc 搭接长度为L LE 搭接接头要错.3L LE搭接长度为L LE 下柱较大直径钢筋伸入上柱超过上柱非连接区域与上柱较小径钢筋按百分之搭接长度为上柱较大直径钢筋伸入下柱超过下柱非连接区域与下柱较小径钢筋按百分之率搭接长度为非连接区域≥500≥500搭接接头要错L LE L LE下上柱比伸长锚固到固长度为1伸入长度1.2La E嵌固体部位非连接区域非连接区域连接区域采用焊接方式两批接头之间错开非连接区域连接区域采用焊接方式两批接头之间错开Hn/3≥Hn/6≥Hn/6≥≥Hn/6楼面柱纵向钢筋机械连接三维示意图柱纵向钢筋绑扎连接三维示意图嵌固体部位非连接区域Hn/3非连接区域楼面非连接区域楼面当某层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接连接。

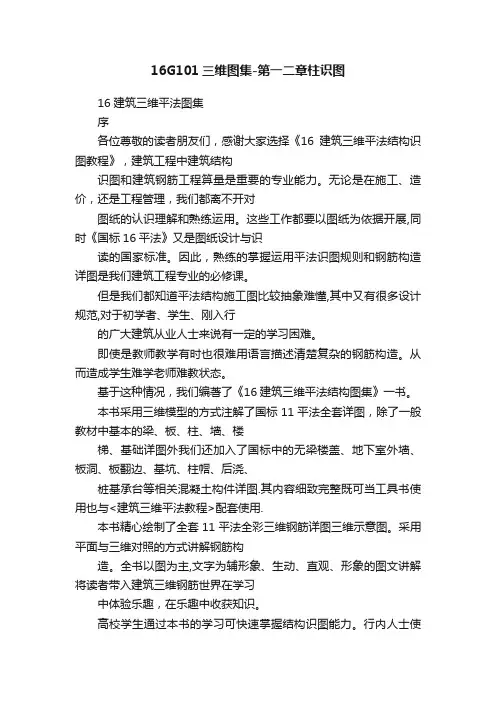

16G101三维图集-第一二章柱识图
16G101三维图集-第一二章柱识图16建筑三维平法图集序各位尊敬的读者朋友们，感谢大家选择《16建筑三维平法结构识图教程》，建筑工程中建筑结构识图和建筑钢筋工程算量是重要的专业能力。
无论是在施工、造价，还是工程管理，我们都离不开对图纸的认识理解和熟练运用。
这些工作都要以图纸为依据开展,同时《国标16平法》又是图纸设计与识读的国家标准。
因此，熟练的掌握运用平法识图规则和钢筋构造详图是我们建筑工程专业的必修课。
但是我们都知道平法结构施工图比较抽象难懂,其中又有很多设计规范,对于初学者、学生、刚入行的广大建筑从业人士来说有一定的学习困难。
即使是教师教学有时也很难用语言描述清楚复杂的钢筋构造。
从而造成学生难学老师难教状态。
基于这种情况，我们编著了《16建筑三维平法结构图集》一书。
本书采用三维模型的方式注解了国标11平法全套详图，除了一般教材中基本的梁、板、柱、墙、楼梯、基础详图外我们还加入了国标中的无梁楼盖、地下室外墙、板洞、板翻边、基坑、柱帽、后浇、桩基承台等相关混凝土构件详图.其内容细致完整既可当工具书使用也与<建筑三维平法教程>配套使用.本书精心绘制了全套11平法全彩三维钢筋详图三维示意图。
采用平面与三维对照的方式讲解钢筋构造。
全书以图为主,文字为辅形象、生动、直观、形象的图文讲解将读者带入建筑三维钢筋世界在学习中体验乐趣，在乐趣中收获知识。
高校学生通过本书的学习可快速掌握结构识图能力。
行内人士使用本书可加深图纸理解。
教师采用该书可方便教学减少工作量。
本书在编写过程中，虽然反复推敲论证但难免有不妥疏漏之处，恳请广大读者指正并提出意见我们将进一步改进。
作者邮箱****************在此特别感谢广东工业大学郭仁俊教授对本书的编写一共宝贵的意见！傅华夏2015年5月4日目录第一章：钢筋锚固长度及其相关规范1.1受拉钢筋基本锚固长度L ab ,L abE受拉钢筋锚固长度修正系数·····························1.2混凝土结构的环境类别混凝土保护层的最小厚度(mm )纵向受力钢筋搭接区箍筋构造·····························1.3纵向钢筋弯钩与机械锚固形式纵向受拉钢筋綁扎搭接长度L L 、L LE ··························1.4封闭箍筋及拉筋弯钩构造梁并筋等效直径、最小净距梁柱纵筋间距要求螺旋箍筋构造·································1.5封闭箍筋及拉筋弯钩构造基础梁箍筋复合方式非接触纵向钢筋搭接构造·····························································第二章：柱平法标准构造详图及三维示意图2.1·······························2.2抗震KZ 纵向钢筋连接构造······························2.3地下室抗震KZ 的纵向钢筋连接构造、地下室抗震KZ 的箍筋加密区范围··························2.4抗震框架柱和角柱柱顶纵向钢筋构造·························2.5抗震KZ 中柱顶纵向钢筋构造······························2.6抗震KZ 柱变截面位置纵向钢筋构造···························2.7抗震KZ 、QZ 、LZ 箍筋加密区范围抗震QZ 、LZ 纵向钢筋构造······························2.8抗震框架柱和小墙肢箍筋加密区高度选用表·······················2.9非抗震KZ 纵向钢筋连接构造·····························2.10非抗震KZ 边柱和角柱柱顶纵向钢筋构造························2.11非抗震KZ 中柱顶纵向钢筋构造····························2.12非抗震KZ 柱变截面位置纵向钢筋构造·························2.13非抗震KZ 箍筋构造非抗震QZ 、LZ 纵向钢筋构造······························第三章：剪力墙平法标准构造详图及三维示意图3.1剪力墙身水平钢筋构造································27································313.3剪力墙身竖向钢筋构造································323.4约束边缘构件YBZ 构造································353.5剪力墙水平钢筋计入约束边缘构件体积配箍率构造做法··················373.6构造边缘构件GBZ 、扶壁柱FBZ 、非边缘暗柱AZ 构造剪力墙边缘构件纵向钢筋连接构造剪力墙约束边缘构件纵筋构造···························383.8剪力墙 LL /AL BKL 配筋构造······························393.9剪力墙BKL 或AL 与LL 重叠时配筋构造··························403.10连梁交叉斜筋配筋LL (JX )连梁集中对角斜筋配筋LL (DX )连梁对角暗撑配筋LL (JC )构造............................423.11地下室外墙DWQ 钢筋构造...............................433.12剪力墙洞口补强构造 .. (45) 第四章:梁平法标准构造详图及三维示意图...........................474.2抗震屋面框架梁WKL 纵向钢筋构造...........................484.3非抗震楼层框架梁KL 纵向钢筋构造.........................494.4非抗震屋面框架梁WKL 纵向钢筋构造 .........................504.5框架梁水平、竖向加腋构造.. (51)ζa 1.6芯柱XZ 配筋构造矩形箍筋复合方式柱插筋在基础中的锚固3.2墙插筋在基础中的锚固4.1抗震楼层框架梁WKL 纵向钢筋构造4.6KL 、WKL中间支座纵向钢筋构造 (53)4.7抗震框架梁KL、WKL箍筋加密区构造抗震框架梁KL、WKL箍筋加密区构造 (54)4.8梁与方柱斜交或与圆柱相交时箍筋起始位置 (55)4.9非框架梁L配筋构造主次梁斜交箍筋构造 (56)4.10不伸入支座的梁下部纵向钢筋断点位置附加箍筋范围、附加吊筋构造梁侧面纵向构造筋和拉筋 (57)4.11非框架梁L中间支座纵向钢筋构造水平折梁、竖向折梁钢筋构造 (58)4.12纯悬挑梁XL及各类梁的悬挑端配筋构造 (59)4.13KZZ/KZL配筋构造 (51)4.14井字梁JZL配筋构造 (65)第五章:板平法标准构造详图及三维示意图5.1有梁楼盖楼(屋）面板配筋构造 (67)5.2有梁楼盖不等跨板上部贯通纵筋连接构造 (69)5.3单（双）向板配筋示意纵向钢筋非接触搭接构造 (70)5.4悬挑板XB钢筋构造 (71)5.5无支撑板端部封边构造折板配筋构造 (72)5.6无梁楼盖柱上板带ZSB与跨中板带KZB纵向钢筋构造 (73) 5.7板带端支座纵向钢筋构造板带悬挑端纵向钢筋构造 (74)5.8柱上板带暗梁钢筋构造 (75)5.9板后浇带HJD钢筋构造墙后浇带HJD钢筋构造梁后浇带HJD钢筋构造 (76)5.10板加腋JY构造局部升降板SJB构造(一) (77)5.11板加腋JY构造局部升降板SJB构造(二) (78)5.12板开洞BD与洞边加强钢筋构造一(洞边无集中荷载) (79) 5.13板开洞BD与洞边加强钢筋构造二(洞边无集中荷载) (80) 5.14悬挑板阳角放射筋Ces构造 (81)5.15板内纵筋加强带JQD构造板翻边FB构造悬挑板阴角构造 (82)5.16柱帽ZMa、ZMb,ZMc、ZMab构造 (83)5.17抗冲切箍筋Rh构造抗冲切弯起筋Rb构造 (84)第六章:楼梯平法识图规则与标准构造详图及三维示意图6.1AT型楼梯平面注写方式与适用条件 (86)6.2AT型楼梯板配筋构造 (88)6.3BT型楼梯平面注写方式与适用条件 (89)6.4BT型楼梯板配筋构造 (91)6.5CT型楼梯平面注写方式与适用条件 (92)6.6CT型楼梯板配筋构造 (94)6.7DT型楼梯平面注写方式与适用条件 (95)6.8DT型楼梯板配筋构造 (97)6.9ET型楼梯平面注写方式与适用条件 (98)6.10ET型楼梯板配筋构造 (99)6.11FT型楼梯平面注写方式与适用条件 (100)6.12FT型楼梯板配筋构造(A-A) (101)6.13FT型楼梯板配筋构造(B-B) (102)6.14GT型楼梯平面注写方式与适用条件 (103)6.15GT型楼梯板配筋构造(A-A) (104)6.16GT型楼梯板配筋抅造(B-B) (105)6.17HT型楼梯平面注写方式与适用条件. (106)6.18HT型楼梯板配筋构造(A-A) (107)6.19HT型楼梯板配筋构造(B-B) (108)6.20C-C,D-D剖面楼梯平板配筋构造 (109)6.21ATa型楼梯平面注写方式与适用条件 (110)6.22ATa型楼梯板配筋构造 (111)6.23ATb型楼梯平面注写方式与适用条件 (112)6.24ATb型楼梯板配筋构造 (113)6.25ATc型楼梯平面注写方式与适用条件 (114)6.26ATc型楼梯板配筋构造 (116)6.27不同踏步位度推高与高度减小构造 (117)6.28各型楼梯第一跑与基础连接构造 (118)6.29楼梯施工图剖面注写示例（平面图) (119)6.30楼梯施工图剖面注写示例（剖面图) (120)6.31Ata型楼梯施工图剖面注写示例（平面图) (121)6.32Ata型楼梯施工图剖面注写示例（剖面图) (122)6.33Atb型楼梯施工图剖面注写示例（平面图) (123)6.34Atb型楼梯施工图剖面注写示例（剖面围) (124)6.35ATc型楼梯施工图剖面注写示例1(平面图) (125)6.36ATc型楼梯施工图剖面注写示例1(剖面图) (126)6.37ATc型楼梯施工图剖面注写示例2(平面图) (127)6.38ATc型楼梯施工图剖面注写示例2(剖面图) (128)第七章:基础平法标准构造详图及三维示意图任务一:独立基础平法标准构造详图及三维示意图7.1独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 (130) 7.2双柱普通独立基础底部与顶部配筋构造 (131)7.3设置基础梁的双柱普通独立基础配筋构造 (132)7.4独立基础底板配筋长度减短10%构造 (133)7.5单杯口和双杯口独立基础构造 (134)7.6高杯口独立基础杯壁和基础短柱配筋构造 (135)7.7双高杯口独立基础杯壁和基础短柱配筋构造 (136) 7.8单柱普通独立深基础短柱配筋构造 (137)7.9双柱普通独立深基础短柱配筋构造 (138)任务二:条形基础平法标准构造详图及三维示意图7.10条形基础底板 TJB J 和 TJB P配筋构造 (139)7.11条形基础底板配筋长度减短10%构造条形基础板底不平构造条形基础无交接底板端部构造 (140)7.12基础梁 JL 纵向钢筋与箍筋构造附加箍筋构造附加（反扣）吊筋构造 (141)7.13基础梁 JL 配置两种箍筋构造 (142)7.14基础梁 JL 竖向加腋钢筋构造 (143)7.15基础梁 JL 端部与外伸部位钢筋构造 (144)7.16基础梁 JL 侧面构造纵筋和拉筋 (145)7.17基础梁 JL 梁底不平和变截面部位钢筋构造 (146)7.18基础梁 JL 与柱结合部侧腋构造 (147)7.19基础次梁 JCL 纵向钢筋与箍筋构造基础次梁 XL 端部外伸部位钢筋构造 (148)7.20基础次梁 JCL 竖向加腋钢筋构造基础次梁 JCL 配置两种箍筋构造 (149)7.21基础次梁 JCL 梁底不平和变截面部位钢筋构造 (150)任务三:筏形基础平法标准构造详图及三维示意图7.22梁板式筏形基础平板 LPB 钢筋构造 (151)7.23梁板式筏形基础平板LPB下部柱向区域与跨中区域钢筋构造 (152)7.24梁板式筏形基础平板 LPB 端部与外伸部位钢筋构造梁板式筏形基础平板 LPB 变截面部位钢筋构造 . (153)7.25平板式筏基柱下板带ZXB与跨中板带KZB 纵向钢筋构造(154)7.26平板式筏形基础平板BPB钢筋构造 (156)7.27平板式筏形基础平板(ZXB、KZB、BPB)变截面部位钢筋构造(158)7.28平板式筏形基础平板(ZXB、KZB、BPB)端部与外伸部位钢筋构造 (159)任务四:桩基础承台平法标准构造详图及三维示意图7.29矩形承台CT J和CT P配筋构造桩顶纵筋在承台内的锚固构造 (160)7.30等边三桩承台CT J配筋构造 (161)7.31等腰三桩承台CT J配筋构造 (162)7.32六边形承台CT J筋构造 (163)7.33墙下单排桩承台梁C TL配筋构造 (165)7.34墙下双排桩承台梁CTL配筋构造` (166)任务五基础相关构造的平法标准构造详图及三维示意图7.35基础联系梁JLL配筋构造 (167)7.36基础底板后浇带HJD构造基础梁后浇带HJD构造 (168)7.37后浇带HJD下抗水压垫层构造后浇带HJD超前止水构造基坑JK构造 (169)7.38上柱墩SZD构造（棱台与棱柱形） (170)7.39下柱墩X ZD构造（倒棱台与倒棱柱形） (171)7.40防水底板JB与各类基础的连接构造 (173)7.41窗井墙CJQ配筋构造 (174)第一章：钢筋锚固长度及其相关规范审核校对设计页图集号16G101-1-56-7-混凝土结构的环境类别混凝土保护层的最小厚度审核校对设计图集号16G101-1-57-8-受拉钢筋基本锚固长度Lab抗震设计时受拉钢筋基本锚固长度labE 钢筋弯折时的弯弧D 审核校对设计页图集号16G101-1-58-8-受拉钢筋基本锚固长度La受拉钢筋基本锚固长度La E审核校对设计页图集号16G101-1-59-8-纵向钢筋弯钩与机械锚固形式纵向受力钢筋搭接区箍筋构造纵向钢筋的连接审核校对设计页图集号16G101-1-60-8-纵向受拉钢筋搭接长度ll审核设计页图集号16G101-1-61-8-纵向受拉钢筋搭接长度 LL E审核校对设计页图集号16G101-1-62-8-封闭箍筋及拉筋构造梁并筋等效直径、最小净距离梁柱纵筋及间距要求拉筋构造螺旋箍筋构造第二章：柱平法标准构造详图及三维示意图审核校对页图集号16G101-1-63KZ 纵向钢筋连接构造柱纵向钢筋焊接连接三维示意图非连接区域≥Hn/3搭接长度为非连接区域非连接区域嵌固体部位≥Hn/6≥搭接接头要错开≥0搭接长度为≥Hn/6≥搭接长度为搭接接头要错开≥0.搭接长度为≥Hn/6≥≥Hn/6≥连接区域采用焊接方式两批接头之间错开连接区域采用焊接方式两批接头之间错开≥Hn/6≥Hn/6≥≥Hn/6上柱比下柱多出钢筋伸长锚固到下柱中锚2La E1.2La E非连接区域Hn/6≥500≥hc 搭接长度为L LE 搭接接头要错.3L LE搭接长度为L LE 下柱较大直径钢筋伸入上柱超过上柱非连接区域与上柱较小径钢筋按百分之搭接长度为上柱较大直径钢筋伸入下柱超过下柱非连接区域与下柱较小径钢筋按百分之率搭接长度为非连接区域≥500≥500搭接接头要错L LE L LE下上柱比伸长锚固到固长度为1伸入长度1.2La E嵌固体部位非连接区域非连接区域连接区域采用焊接方式两批接头之间错开非连接区域连接区域采用焊接方式两批接头之间错开Hn/3≥Hn/6≥Hn/6≥≥Hn/6楼面柱纵向钢筋机械连接三维示意图柱纵向钢筋绑扎连接三维示意图傅华夏郭仁俊嵌固体部位非连接区域Hn/3非连接区域楼面非连接区域楼面当某层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接连接。
16G101图集柱的分类及柱筋构造
底部非连接区
底部非连接区 • 嵌固部位 • 非嵌固部位
高度=Hn/3 高度=max(Hn/6,Hc,500)
箍筋可不加密
• 出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该柱定义为装换柱
• 它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当柱截面较大时，由设计人 员计算柱的承力情况，当外侧一圈钢筋不能满足承力要求时，在柱中再设置一圈纵筋。由柱 内内侧钢筋围成的柱称之为芯柱。
• 柱的生根不在基础而在梁上的柱称之为梁上柱。主要出现在建筑物上下结构或建筑布局发生 变化时。
• 柱的生根不在基础而在墙上的柱称之为墙上柱。同样，主要还是出现在建筑物上下结构或建 筑布局发生变化时。
柱分类—按位置
角柱
边柱
中柱
柱筋构造
顶层纵筋 中间层纵筋
室外地坪
基础插筋
柱筋构造—钢筋连接
钢筋连接形式： • 绑扎搭接 • 焊接连接
绑扎=LIE
错开长度
柱的分类及柱筋构造
•柱
1、平法标注
柱分类—按类别
框架柱： KZ
转换柱： ZHZ 芯柱： XZ
梁上柱： LZ
剪力墙上柱： QZ
• 在框架结构中主要承受竖向压力；将来自框架的荷载向下传输，是框架结构中承力最大构建。 框架柱承受荷载主要有：自身荷载、上部构件荷载、活荷载（设备、家具等位置移动）、流 动荷载（人员流动）、外力荷载（风、地震、雨雪等）等。
焊接连接绑扎搭接长度抗震要求lie错开长度抗震要求03lie钢筋搭接及错开长度绑扎搭接抗震要求23lie错开长度max35d500max35d50焊接连接错开长度35d35d机械连接柱筋构造非连接区底部非连接区底部非连接区嵌固部位高度hn3非嵌固部位高度maxhn6hc500顶部非连接区节点区核心非连接区箍筋加密绑扎搭接时搭接及错开长度范围内箍筋也须加密加密间距
16G101图集-墙身水平筋的计算
构造及钢筋分类
墙身 水平筋 垂直筋 拉筋
剪力墙 墙柱
暗柱 端柱
梁墙 连梁 暗梁
长度 根数
构造及钢筋分类
墙身 水平筋 垂直筋 拉筋
剪力墙 墙柱
暗柱 端柱
梁墙 连梁 暗梁
长度 根数
墙身—水平筋钢筋构造（暗柱）
端部暗柱
10d
端部L型暗柱
10d
墙身—水平筋钢筋构造
15d 15d
墙身—水平筋钢筋构造（端柱）
墙身—水平筋钢筋构造（端柱）
P72
墙身—水平筋钢筋构造（端柱）
总结：端柱节点黑色墙体水平分布钢筋需判断弯直锚
判断条件：支座宽-bhห้องสมุดไป่ตู้≥Lae 直锚
取值：支座宽-bhc
支座宽-bhc＜Lae 直锚
取值：支座宽-bhc+15d
墙身—水平筋
水平筋长度 = 左侧构造 + 墙净长 + 右侧构造 总长-2bhc
墙身—水平筋
水平筋根数 = （层高-起步）/间距 向上取整加1
水平筋布置范围
起步50
层高
有洞口时剪力墙水平筋的根数的计算
将剪力墙分成两部分洞口高度 H1，连梁高度H2 先整体计算根数 N=（层高-起步）/间距+1
在计算洞口范围内根数 N1=（洞口高度-起步）/间距， 向下取整+1
连梁范围内：N2=N-N1
9、《16G101图集》柱底层(基础)箍筋计算含案例
《16G101图集》柱底层（基础）箍筋计算含案例
柱箍筋底层构造
1、箍筋形式：非复合箍筋
非复合箍筋其实也就是2×2肢箍。
箍筋基础顶面上起步：50mm；箍筋基础顶面下起步：100mm。
（图一）
2、箍筋配置要求：
（1）纵筋外（不含弯折段）混凝土厚度≤5d
箍筋间距=min（5d，100），也就是需要箍筋加密，所以取小值。
注：min意思为取小值；d为插筋最小直径。
（2）纵筋外（不含弯折段）混凝土厚度>5d
箍筋间距≤500且不少于2根。
3、案例：
基础厚度500mm，插筋保护层40mm，纵筋外混凝土厚度>5d，计算基础层内箍筋的根数及长度。
以下是付费内容
解：根据纵筋外（不含弯折段）混凝土厚度>5d，箍筋间距≤500且不少于2根。
（1）（500－40－100）/500－1=0 根，不少于2根，所以为2根。
注：100为下起步。
减一1取整。
（2）箍筋为非复合箍筋，长度=500×4－8×40×11.9×8=1870.4mm。
16G101图集-墙柱的计算
暗柱
基础插筋长度（满足直锚Hj-bhc≥Lae，保护层≤5d） 长度=弯折长度+嵌入长度+露出长度
弯折长度
露出长度 嵌入长度
露出长度取值： 绑扎搭接 • 短：Lie • 长：LIe+0.3LIe+Lie
嵌入长度取值：Hj-bhc
弯折长度取值：max(6d,150)
暗柱
基础插筋长度（满足直锚Hj-bhc≥Lae，保护层>5d） 长度=弯折长度+嵌入长度+露出长度
弯折长度
露出长度 嵌入长度
露出长度取值： 绑扎搭接 • 短：Lie • 长：LIe+0.3LIe+Lie
嵌入长度取值：角筋：Hj-bhc 边筋：Lae
弯折长度取值：Max(6d,150)
暗柱
中间层钢筋长度=层高+LIE 顶层（长）=层高-BHC+12D 顶层（短）=层高-BHC-LIE-0.3LIE+12D
16G101-1 p73
暗柱
• 暗柱
16G101-1 p73
暗柱
基础插筋长度（不满足直锚Hj-bhc<Lae） 长度=弯折长度+嵌入长度+露出长度
弯折长度
露出长度 嵌入长度
露出长度取值： 绑扎搭接 • 短：Lie • 长：LIe+0.3LIe+Lie
嵌入长度取值：Hj-bhc
弯折长度取值：15d
绑扎搭接 箍筋根数=加密区+非加密区 加密区根数=2.3LIe/100 向上取整 非加密区根数=（层高-起步-加密区长度）/间距 向上取整+1
机械连接或焊接时 箍筋根数=（层高-起步）/间距
绑扎搭接时 搭接及错开长度范围内 箍筋须加密 加密间距：不大于100
