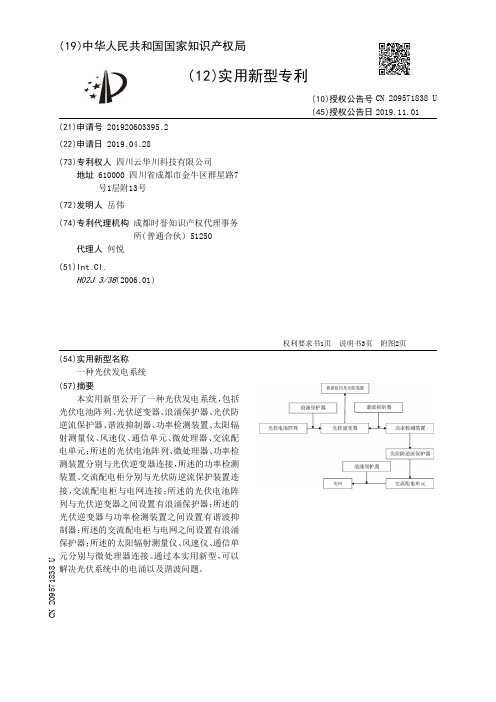

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920603395.2(22)申请日 2019.04.28(73)专利权人 四川云华川科技有限公司地址 610000 四川省成都市金牛区群星路7号1层附13号(72)发明人 岳伟 (74)专利代理机构 成都时誉知识产权代理事务所(普通合伙) 51250代理人 何悦(51)Int.Cl.H02J 3/38(2006.01)(54)实用新型名称一种光伏发电系统(57)摘要本实用新型公开了一种光伏发电系统，包括光伏电池阵列、光伏逆变器、浪涌保护器、光伏防逆流保护器、谐波抑制器、功率检测装置、太阳辐射测量仪、风速仪、通信单元、微处理器、交流配电单元；所述的光伏电池阵列、微处理器、功率检测装置分别与光伏逆变器连接，所述的功率检测装置、交流配电柜分别与光伏防逆流保护装置连接，交流配电柜与电网连接；所述的光伏电池阵列与光伏逆变器之间设置有浪涌保护器；所述的光伏逆变器与功率检测装置之间设置有谐波抑制器；所述的交流配电柜与电网之间设置有浪涌保护器；所述的太阳辐射测量仪、风速仪、通信单元分别与微处理器连接。
通过本实用新型，可以解决光伏系统中的电涌以及谐波问题。
权利要求书1页 说明书3页 附图2页CN 209571838 U 2019.11.01C N 209571838U权 利 要 求 书1/1页CN 209571838 U1.一种光伏发电系统，其特征在于，包括光伏电池阵列、光伏逆变器、浪涌保护器、光伏防逆流保护器、谐波抑制器、功率检测装置、太阳辐射测量仪、风速仪、通信单元、微处理器、交流配电单元；所述的光伏电池阵列、微处理器、功率检测装置分别与光伏逆变器连接，所述的功率检测装置、交流配电柜分别与光伏防逆流保护装置连接，交流配电柜与电网连接；所述的光伏电池阵列与光伏逆变器之间设置有浪涌保护器；所述的光伏逆变器与功率检测装置之间设置有谐波抑制器；所述的交流配电柜与电网之间设置有浪涌保护器；所述的太阳辐射测量仪、风速仪、通信单元分别与微处理器连接。
一种分布式光伏发电系统[发明专利]
![一种分布式光伏发电系统[发明专利]](https://img.taocdn.com/s3/m/fa41063250e2524de4187e4d.png)
专利名称：一种分布式光伏发电系统专利类型：发明专利
发明人：卫荣平
申请号：CN201310627287.6
申请日：20131128
公开号：CN104682846A
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本发明公开了一种分布式光伏发电系统，包括多组光伏电池阵列和电机，光伏电池阵列安装在光伏安装板上，电机输出轴通过减速机与跟踪转轴一端固定连接，跟踪转轴两端均安装有带座轴承，跟踪转轴靠近电机一端还安装有光伏板固定安装座和动力分配器，动力分配器垂直输出转轴与传动轴一端固定连接，传动轴另一端通过联轴器与另一组光伏发电系统传动轴相接；跟踪转轴另一端还安装有两个光伏板固定安装座，两个光伏板固定安装座上分别安装有成一定角度且连接杆一和连接杆二。
本发明能够在跟踪太阳光照时保证太阳光线始终以最佳角度照射在光伏电池组件上，使光伏电池组件受光量增加，提高发电量，工作稳定性高，实用性强，便于推广使用。
申请人：陕西银河网电科技有限公司
地址：710075 陕西省西安市高新区唐兴路6号唐兴数码208室
国籍：CN
代理机构：西安创知专利事务所
代理人：谭文琰
更多信息请下载全文后查看。

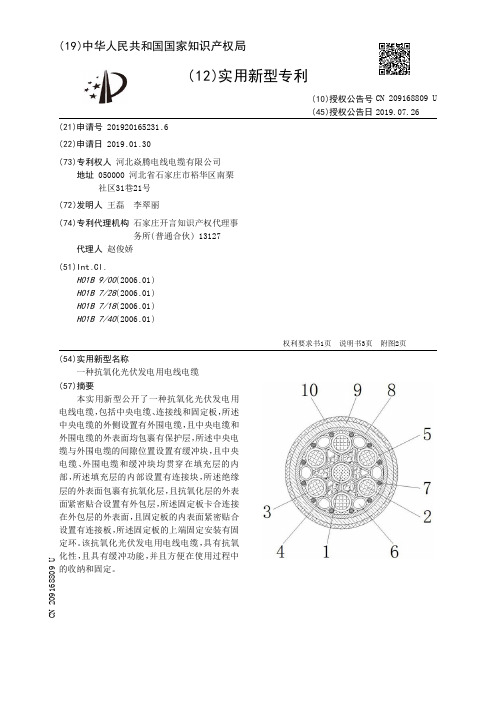

【CN209168809U】一种抗氧化光伏发电用电线电缆【专利】
电线电缆，包括中央电缆、连接线和固定板，所述 中央电缆的外侧设置有外围电缆，且中央电缆和 外围电缆的外表面均包裹有保护层，所述中央电 缆与外围电缆的间隙位置设置有缓冲块，且中央 电 缆、外围电 缆和缓冲块均贯穿在填充层的内 部 ，所述填充层的内部设置有连接块 ，所述绝缘 层的外表面包裹有抗氧化层，且抗氧化层的外表 面紧密贴合设置有外包层，所述固定板卡合连接 在外包层的外表面，且固定板的内表面紧密贴合 设置有连接板，所述固定板的上端固定安装有固 定环。该抗氧化光伏发电 用电线电缆，具有抗氧 化性，且具有缓冲功能 ，并且方便在使用过程中 的收纳和固定。
背景技术 [0002] 光伏发电是利用半导体界面的光生伏特效应，再将光能直接转变为电能的一种技 术 ，在光伏发电 相关设备工作时 ，需要使用对应的电 线电 缆进行电 力的传输。 [0003] 而市场上现有的光伏发电用电线电缆往往不具有抗氧化性，容易被空气中的物质 氧化而降低该电线电缆的使用寿命，且一般的光伏发电 用电线电缆不具有缓冲功能，容易 因受到挤压或拉扯而破坏 ，并且普通的光伏发电 用电 线电 缆不方便在使用过程中的收纳和 固定，本实用新型的目的在于提供一种抗氧化光伏发电 用电线电缆，以解决上述背景技术 提出的目前市场上光伏发电 用电 线电 缆的问题。
实用新型内容 [0004] 本实用新型的目的在于提供一种抗氧化光伏发电用电线电缆，以解决上述背景技 术中提出的大多数光伏发电 用电线电缆不具有抗氧化性，且不具有缓冲功能，并且不方便 在使用过程中的收纳和固定的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种抗氧化光伏发电 用电线电 缆 ，包括中央电 缆、连接线和固定板 ，所述中央电 缆的 外 侧设置有外围电 缆 ，且中央电 缆 和 外围电 缆的 外表面均包裹有保 护层 ，所述中央电 缆与外围电 缆的间隙 位置设置有缓 冲块 ， 且中央电缆、外围电缆和缓冲块均贯穿在填充层的内部，所述填充层的内部设置有连接块， 且连接块位于外围电 缆两两之间的间隙中 ，所述连接线贯穿连接在填充层的内部 ，且填充 层的外表面包裹有绝缘层，所述绝缘层的外表面包裹有抗氧化层，且抗氧化层的外表面紧 密贴合设置有外包层 ，所述固定板卡合连接在外包层的 外表面 ，且固定板的内 表面紧 密贴 合设置有连接板，所述固定板的上端固定安装有固定环。 [0006] 优选的，所述外围电缆关于中央电缆呈环形阵列分布，且外围电缆与缓冲块一一 对应设置。 [0007] 优选的，所述缓冲块的纵截面形状为三角形，且缓冲块位于中央电缆与外围电缆 之间，并且缓冲块的材质为橡胶材料。 [0008] 优选的，所述连接线与中央电缆和外围电缆在前后方向均平行设置，且连接线关 于中央电缆的中心等角度分布。 [0009] 优选的，所述外包层包括第一连接层和第二连接层，第一连接层的相邻位置设置 有第二连接层。 [0010] 优选的，所述第一连接层与第二连接层相间分布，且第一连接层和第二连接层均 盘绕在抗氧化层的外表面。 [0011] 与现有技术相比 ，本实用新型的有益效果是：该抗氧化光伏发电用电线电缆，具有

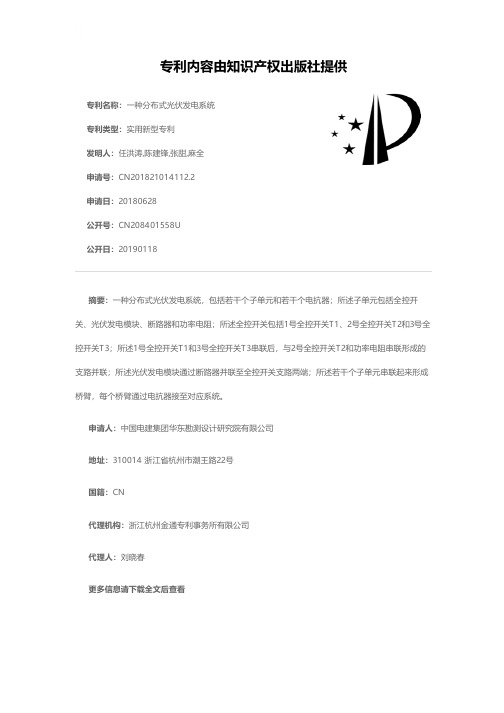

一种分布式光伏发电系统[实用新型专利]
![一种分布式光伏发电系统[实用新型专利]](https://img.taocdn.com/s3/m/3b121bf26bd97f192379e900.png)
专利名称：一种分布式光伏发电系统专利类型：实用新型专利
发明人：任洪涛,陈建锋,张甜,麻全申请号：CN201821014112.2
申请日：20180628
公开号：CN208401558U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：一种分布式光伏发电系统，包括若干个子单元和若干个电抗器；所述子单元包括全控开关、光伏发电模块、断路器和功率电阻；所述全控开关包括1号全控开关T1、2号全控开关T2和3号全控开关T3；所述1号全控开关T1和3号全控开关T3串联后，与2号全控开关T2和功率电阻串联形成的支路并联；所述光伏发电模块通过断路器并联至全控开关支路两端；所述若干个子单元串联起来形成桥臂，每个桥臂通过电抗器接至对应系统。
申请人：中国电建集团华东勘测设计研究院有限公司
地址：310014 浙江省杭州市潮王路22号
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
代理人：刘晓春
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920488861.7
(22)申请日 2019.04.11
(73)专利权人 苏州科宝光电科技有限公司
地址 215542 江苏省苏州市常熟市沙家浜
镇常昆工业园南新路7号
(72)发明人 郭玉双 张鹏俊 陈国军 贾旭
张乐 张昊 秦闪
(74)专利代理机构 常熟市常新专利商标事务所
(普通合伙) 32113
代理人 朱伟军
(51)Int.Cl.
H01B 7/02(2006.01)
H01B 7/08(2006.01)
H01B 7/29(2006.01)
H01B 7/24(2006.01)
H01B 3/44(2006.01)H01B 7/26(2006.01)(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
分布式光伏发电电缆
(57)摘要
一种分布式光伏发电电缆，属于电线电缆技
术领域。
包括在长度方向保持并行并且相互以相
切方式贴靠在一起的一对绝缘线芯和挤覆在一
对绝缘线芯外的一外护套，一对绝缘线芯各由导
体以及依次挤覆在导体外的绝缘层以及内护套
构成，特征在于所述的绝缘层为外壁上结合有尼
龙膜层的半硬质聚氯乙烯。
由于开创性地将一对
绝缘线芯的结构体系的绝缘层采用了外壁上结
合有尼龙膜层的半硬质聚氯乙烯，因而得以体现
优异的耐高温及耐冲击性能，避免绝缘线芯在遇
到瞬时高温及外力冲击下出现绝缘层破损并且
即使外护套出现破损时，
绝缘线芯仍可照工作。
权利要求书1页 说明书3页 附图1页CN 209357480 U 2019.09.06
C N 209357480
U
权 利 要 求 书1/1页CN 209357480 U
1.一种分布式光伏发电电缆，包括在长度方向保持并行并且相互以相切方式贴靠在一起的一对绝缘线芯(1)和挤覆在一对绝缘线芯(1)外的一外护套(2)，一对绝缘线芯(1)各由导体(11)以及依次挤覆在导体(11)外的绝缘层(12)以及内护套(13)构成，其特征在于所述的绝缘层(12)为外壁上结合有尼龙膜层的半硬质聚氯乙烯。
2.根据权利要求1所述的分布式光伏发电电缆，其特征在于所述的导体(11)为裸铜丝或镀银铜丝。
3.根据权利要求1所述的分布式光伏发电电缆，其特征在于所述的内护套(13)为尼龙。
4.根据权利要求1所述的分布式光伏发电电缆，其特征在于所述的外护套(2)为聚氯乙烯。
2。
