protel中元件名称
protel99常用元件的电气图形符号和封装形式
protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
晶振Crystal电容capttl门电路74XX发光二极管led运放LM339开关按钮SW-fb1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计；POT 变电阻；RV AR 可调电阻;res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPV AR3.电感：INDUCTOR4.二极管：DIODE.LIB 发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555 Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库74系列）Protel Dos Schematic V oltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏稳压二极管ZENER DIODE 肖特基二极管SCHOTTKY DIODE 二极管DIODE 变容二极管V ARIODE 三极管TRANSISTOR 电感INDUCTOR 磁环EMIFIL 电阻RESISTOR 电容CAPACITY 晶振CRYSTAL 涤纶电容MYLAR CAP 电解电容ELECT CAP 瓷片电容CERAMIC CAP 安规电容FILM CAP。
protel99se元件封装
protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻RES1 、RES2 AXIAL0.3 －AXIAL1.0 电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 －VR5无极性电容CAP RAD0.1 －RAD0.4电解电容ELECTRO1 、ELECTRO2 RB.2/.4 －RB.5/1.0 （一般<100uF 用RB.1/.2 ，100uF-470uF 用RB.2/.4 ，>470uF 用RB.3/.6 ）电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4 （小功率）、DIODE0.7 （大功率）发光二极管LED SIP2 或DIODE0.4光敏二极管PHOTO DIODE0.7三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管T0-3中功率三极管如果是扁平的用TO-220 ，如果是金属壳的用TO-66小功率三极管TO-5 ，TO-46 ，TO-92A ，TO-92B场效应管、MOS管、JFET 、MOSFET 可以用跟三极管一样的封装光电耦合器OPTOISO1 DIP4光电耦合器OPTOISO2 BNC晶闸管SCR TO-46稳压管DIODE SCHOTTKY DIODE0.4电源稳压块78 系列如7805 ，7812 等TO-126 、TO-22079 系列有7905 ，7912 ，7920 等晶振CRYSTAL XTAL1整流桥BRIDGE1 、BRIDGE2 FL Y474 系列集成块74* DIP4- －DIP64( 数字为不连续偶数)双列直插元件DIP4- －DIP64( 数字为不连续偶数)555 定时器555 DIP8熔断器FUSE1 、FUSE2 FUSE单排多针插座CON1 —CON50 （不连续）SIP2 —SIP20 （不连续）PIN 连接器（双排）16PIN —50PIN （不连续）IDC16 —IDC50 （不连续）4 端单列插头HEADER4 POWER4双列插头HEADER8 ×2 IDC16D 型连接器DB9 、DB15 、D25 、D37 DB9 、DB15 、D25 、D37 变压器TRANS* 封装在Transformers.lib 库中继电器RELAY-* DIP* 、SIP* 等单刀单掷开关SW-SPST RAD*按钮SW-PB DIP4电池BA TTERY RAD0.4电铃BELL RAD0.4扬声器SPEAKER RAD0.3贴片电阻、贴片电容0402 、0603 等封装尺寸与功率有关，通常：0201 < —>1/20W ；0402< —> 1/16W ；0603< —> 1/10W ；0805 < —>1/8W ；1206 < —>1/4W(1)电阻的封装系列名称为AXIALxxx,xxx表示数字。
protel中常用元器件对应的封装库汇总
Protel 99 SE 常用元件原理库及封装属性对照Protel 99 SE 常用元件原理库及封装属性对照元件类别 元件形式原理图库中名称 封装属性 备注说明 电阻针插式RES1～RES4 AXIAL0.3～AXIAL0.7 后缀表示两焊盘间距（电阻的长度）一般用AXIAL0.4 表贴式 0603、0805、1206等 数值与电阻值无关，表示电阻尺寸，尺寸与最大功率有关（见附表一） 无极电容(瓷片电容) 针插式 CAP RAD0.1～RAD0.4 后缀表示两焊盘间距；一般用RAD0.1 表贴式 与表贴式电阻相同有极电容(电解电容) 针插式 ELECTRO RB.1/.2～RB.4/.8 “.1”为焊盘间距，“.2”为电容圆筒的外径。
一般电容值<100uF 时用RB.1/.2；100uF ～470uF 时用RB.2/.4,；>470uF 用时RB.3/.6。
表贴式 见附表二 由于其紧贴电路板，要求温度稳定性高，一般用钽电容为多电位器 POT1、POT2等VR1～VR5 二极管 表贴式 DIODEDIODE0.4和DIODE0.7 0.4和0.7指二极管的长短，与功率也有关系，DIODE0.4是小功率二极管，DIODE0.7是大功率二极管，一般用DIODE0.4。
肖特基二极管 DIODESCHOTTK Y隧道二极管 DUIDE TUNNEL 变容二极管 DIODE VARCTOR 稳压二极管ZENER1～3发光二极管 针插式 LED RAD0.1～RAD0.4或RB.1/.2 颜色有红、黄、绿、蓝之分，亮度为普亮、高亮和超亮三个等级 表贴式 0805、1206、1210三极管 普通三极管 NPN/NPN 1 PNP/PNP1 TO18 TO92A大功率的用TO-3，中功率的，如果扁平的用TO-220，如果金属壳的，用TO-66，小功率的晶体管，就用TO-5、TO-46、TO-92A 等大功率三极管 TO220H 大功率达林顿管TO3 场效应管 N 沟道J 型 JFET N与三极管封装相同P 沟道J 型 JFET P N 沟道MOS 型 M OSFETN P 沟道MOS 型 M OSEFTP 整流桥 BRIDGE1 D-44 D-37 D-46封装属性一般为D 系列（D-44、D-37、D-36） BRIDGE2 集成元件 单排多针插座CON 系列 CON1～CON60 SIP-2～SIP20 双列直插元件（针插式） DIP 系列(DIP8-DIP40) ８－４０指有多少脚 常用名称据功能不同而不同串并口类DB 系列 DB 和MD 系列 石英晶振CRYSTAL XTAL1 电源稳压块 78 和79 系列 TO －126H 和TO-126V 78 系列如7805，7812，7820 等79 系列如7905，7912，7920 等附表一：封装 尺寸（mm ） 对应功率（W ）0201 0.5× 1/200402 1.0×0.5 1/160603 1.6×0.8 1/100805 2.0×1.2 1/81206 3.2×1.6 1/4附表二：类型 封装形式 耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V常用元器件都在protel DOS schematic 里此外还有protel DOS schematic 4000 CMOS (4000序列元件)protel DOS schematic Analog digital (A/D,D/A转换元件)protel DOS schematic Comparator （比较器，如LM139之类）protel DOS schematic intel (Intel 的处理器和接口芯片之类)protel DOS schematic Linear （一些线性器件如555等）protel DOS schematic TTL（74序列的元件）1. 电阻：电阻元件在原理图中名称为RES1、RES2、RES3、RES4。
protel常用元件库 ,元件英文缩写
protel常用元件库，元件英文缩写2011-03-24 23:40原理图常用库文件：miscellaneous devices.ddbdallas microprocessor.ddbintel databooks.ddbprotel dos schematic libraries.ddb pcb元件常用库：advpcb.ddbgeneral ic.ddb miscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照and 与门antenna 天线battery 直流电源bell 铃,钟bvc 同轴电缆接插件brideg 1 整流桥(二极管)brideg 2 整流桥(集成块)buffer 缓冲器buzzer 蜂鸣器cap 电容capacitor 电容capacitor pol 有极性电容capvar 可调电容circuit breaker 熔断丝coax 同轴电缆con 插口crystal 晶体整荡器db 并行插口diode 二极管diode schottky 稳压二极管diode varactor 变容二极管dpy_3-seg 3段leddpy_7-seg 7段leddpy_7-seg_dp 7段led(带小数点) electro 电解电容fuse 熔断器inductor 电感inductor iron 带铁芯电感inductor3 可调电感jfet n n沟道场效应管jfet p p沟道场效应管lamp nedn 起辉器led 发光二极管meter 仪表microphone 麦克风mosfet mos管motor ac 交流电机motor servo 伺服电机nand 与非门nor 或非门not 非门npn npn三极管npn-photo 感光三极管opamp 运放or 或门photo 感光二极管pnp 三极管npn dar npn三极管pnp dar pnp三极管pot 滑线变阻器pelay-dpdt 双刀双掷继电器res1.2 电阻res3.4 可变电阻resistor bridge ? 桥式电阻respack ? 电阻scr 晶闸管plug ? 插头plug ac female 三相交流插头socket ? 插座source current 电流源source voltage 电压源speaker 扬声器sw ? 开关sw-dpdy ? 双刀双掷开关sw-spst ? 单刀单掷开关sw-pb 按钮thermistor 电热调节器trans1 变压器trans2 可调变压器triac ? 三端双向可控硅triode ? 三极真空管varistor 变阻器zener ? 齐纳二极管dpy_7-seg_dp 数码管其他元件库protel dos schematic 4000 cmos .lib40.系列cmos管集成块元件库4013 d 触发器4027 jk 触发器protel dos schematic analog digital.lib 模拟数字式集成块元件库ad系列dac系列hd系列mc系列protel dos schematic comparator.lib 比较放大器元件库protel dos shcematic intel.lib intel公司生产的80系列cpu集成块元件库protel dos schematic linear.lib 线性元件库例555protel dos schemattic memory devices.lib 内存存储器元件库protel dos schematic synertek.lib sy系列集成块元件库protes dos schematic motorlla.lib 摩托罗拉公司生产的元件库protes dos schematic nec.lib nec公司生产的集成块元件库protes dos schematic operationel amplifers.lib 运算放大器元件库protes dos schematic ttl.lib 晶体管集成块元件库74系列protel dos schematic voltage regulator.lib 电压调整集成块元件库protes dos schematic zilog.lib 齐格格公司生产的z80系列cpu集成块元件库元件属性对话框中英文对照lib ref 元件名称footprint 器件封装designator 元件称号part 器件类别或标示值schematic tools 主工具栏writing tools 连线工具栏drawing tools 绘图工具栏power objects 电源工具栏digital objects 数字器件工具栏simulation sources 模拟信号源工具栏pld toolbars 映象工具栏########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
protel中常用元件名称

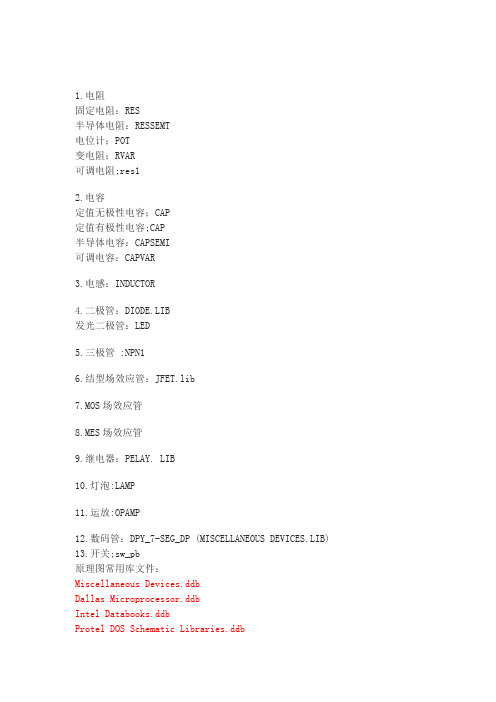

1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏稳压二极管 ZENER DIODE肖特基二极管 SCHOTTKY DIODE 二极管 DIODE变容二极管 VARIODE三极管 TRANSISTOR电感 INDUCTOR磁环 EMIFIL电阻 RESISTOR电容 CAPACITY晶振 CRYSTAL涤纶电容 MYLAR CAP电解电容 ELECT CAP瓷片电容 CERAMIC CAP安规电容 FILM CAP。
Protel元件库分类
Dallas Semiconductor
DallasMicrocontroller8-Bit.IntLib
存储器
International Rectifier
IR DiscreteSCR.IntLib
可控硅
IR DiscreteDiode.IntLib
二极管
KEMET Electronics
KEMET. Chip. Capacitor..IntLib
逻辑电路74系列
TI OperationalAmplifier.IntLib
TL系列功放块
MOS管
Motorola DiscreteSCR.IntLib
可控硅
Motorola DiscreteTRIAC.IntLib
双向可控硅
Motorola.PowerManagementVoltage
电源LM系列
Regulator.IntLib
National Semiconductor
NSC Audio PowerAmplifier.IntLib
CD40系列
NSC LogicCounter.IntLib
74系列
NSCPowerMgtVoltageRegulator.IntLib
电源块子78系列
ON Semiconductor
ON Semi LogicCounter.IntLib
74系列
ON Semi LogicCounter.IntLib
晶振
D/A转换器
TI Converter Analog toDigital.IntLib
A/D转换器
TI Logic DecoderDemux.IntLib
SN74LS138
protel99se一般元件封装形式及元件名称完整版
protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
protel sch封装库常用元件名称
protel sch封装库常用元件名称1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管:NPN16.结型场效应管：JFET7.MOS场效应管8.MES场效应管9.继电器：PELAY.LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP(MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb部分分立元件库元件名称及中英对照AND与门ANTENNA天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDEG1整流桥(二极管)BRIDEG2整流桥(集成块)BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR电容CAPACITOR POL有极性电容CAPVAR可调电容CIRCUIT BREAKER熔断丝COAX同轴电缆CON插口CRYSTAL晶体整荡器DB并行插口DIODE二极管DIODE SCHOTTKY稳压二极管DIODE VARACTOR变容二极管DPY_3-SEG3段LEDDPY_7-SEG7段LEDDPY_7-SEG_DP7段LED(带小数点) ELECTRO电解电容FUSE熔断器INDUCTOR电感INDUCTOR IRON带铁芯电感INDUCTOR3可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP灯泡LAMP NEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFET MOS管MOTOR AC交流电机MOTOR SERVO伺服电机NAND与非门NOR或非门NOT非门NPN NPN三极管NPN-PHOTO感光三极管OPAMP运放OR或门PHOTO感光二极管PNP三极管NPN DAR NPN三极管PNP DAR PNP三极管POT滑线变阻器PELAY-DPDT双刀双掷继电器RES1.2电阻RES3.4可变电阻RESISTOR BRIDGE?桥式电阻RESPACK?电阻SCR晶闸管PLUG?插头PLUG AC FEMALE三相交流插头SOCKET?插座SOURCE CURRENT电流源SOURCE VOLTAGE电压源SPEAKER扬声器SW?开关SW-DPDY?双刀双掷开关SW-SPST?单刀单掷开关SW-PB按钮THERMISTOR电热调节器TRANS1变压器TRANS2可调变压器TRIAC?三端双向可控硅TRIODE?三极真空管VARISTOR变阻器ZENER?齐纳二极管DPY_7-SEG_DP数码管SW-PB开关元件属性对话框中英文对照Lib ref元件名称Footprint器件封装Designator元件称号Part器件类别或标示值Schematic Tools主工具栏Tools连线工具栏WritingWritingToolsDrawing Tools绘图工具栏稳压二极管ZENER DIODE肖特基二极管SCHOTTKY DIODE 二极管DIODE变容二极管VARIODE三极管TRANSISTOR电感INDUCTOR磁环EMIFIL电阻RESISTOR电容CAPACITY晶振CRYSTAL涤纶电容MYLAR CAP电解电容ELECT CAP瓷片电容CERAMIC CAP安规电容FILM CAP。
protel dxp 2004 元件库中的常用元件
protel dxp 2004 元件库中的常用元件2008年02月17日星期日 10:19初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。
这里我收集了DXP2004常用元件库下常见的元件。
使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。
通过添加通配符*，可以扩大选择范围。
下面这些库元件都是DXP 2004自带的不用下载。
########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search 栏中输入 *soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.。
ProtelDXP元件库锦集.
ST Logic Coun ter」n tLib
40、74系列
ST Logic Flip-Flop.I ntLib
74系列4017
ST Logic Switch.I ntLib
4066系列
ST Logic Latch」ntLib
74系列
ST Logic Register」n tLib
40系列
IR Discrete SCR.I ntLib
可控硅
IR Discrete Diode.I ntLib
二极管
KEMET Electronics
KEMET. Chip. Capacitor..I ntLib
粘贴式电容
Motorola
Motorola Discrete BJT.I ntLib
三极管
Motorola.Discrete.Diode.I ntLib
LM555
NSC An alog Timer Circuit.I ntLib
三极管
NSC Discrete Diode.I ntLib
IN系列二极管
NSC Discrete Diode.I ntLib
1N系列稳压管
NSC Logic Cou nter.I ntLib
CD40系列
NSC Logic Cou nter.I ntLib
ST Logic Special Function.ln tLib
40系列
STPowerMgt V oltage Reference.lntLib
TL、LM38系列
STPower Mgt V oltage Regulator.lntLib
电源块子78、LM317系
列
