输电线路基础(识图)电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电线路纵断面图及平面图
一、纵断面图及平面图纵断面图是沿线路中心线的剖面图，表示沿中心线的地形、被跨越物的位置和高程。
而平面图则表示沿线路中心线左右各20－50m宽地带的地形平面图。
平面图和断面图都展成直线画在一张图上，简称平断面图。
当线路遇到有转角时，在平面图上标出转角方向，并注明转角的度数。
地形复杂时，例如当线路中心与边线高差较大，边线对地限距有可能不满足要求时，还需画出局部横断面图。
纵断面图比例一般水平方向为1：5000、垂直方向为1：500；对于地形复杂的地区或要求精度比较高时，水平方向为1：2000，垂直方向为1：200。
在平断面图的下方，应填上桩号、标高和桩距。
并应留有填写杆塔形式、杆塔编号和档距等的空栏，备定位时使用。
图4－2示出了某条线路的一段平断面图。
图4－2 线路平断面图二、定位模板曲线模板曲线就是最大弧垂气象条件下按一定比例尺绘制的导线的悬垂曲线。
它是在最大弧垂的时候，导线悬挂在空中的相似形状，绘制模板曲线是用于进行杆塔定位的。
已知导线悬挂曲线的平抛方程为；根据悬链线方程的展开式，取前两项为或用导线的悬链线方程，即令：(4-3)显然，在一定气象条件下，K是个常数。
则导线悬垂曲线的前述三种方程分别变为：(4-4)或(4-5)或(4-6)在绘制定位模板曲线时，上列各式中g—最大垂直弧垂时的比载（N/m·mm2)；σ0—最大垂直弧垂时的导线水平应力（MPa）式(4－4)～式(4－6)所表示的曲线叫最大垂直弧垂曲线，也叫模板曲线，把它按一定比例尺刻在透明的赛璐珞板（1－2mm厚）上，就是弧垂模板，称为通用弧垂模板(也叫热线板)。
应当注意，模板曲线的比例尺应和所用平断面图的比例尺相同。
模板曲线通常绘制成和纵轴对称形式，横方向的总长度约为代表档距的2－3倍，一般平原地区可取±400m.。
模板上应标明K值和比例尺。
模板的形状示于图4－3。
图4－3 模板曲线由式(4－4)～式(4－6)可知，当系数K或比值为一定值时，导线悬垂的形状（弯曲度）也就确定了。
电力行业数据业务与传输通道的介绍
电力行业数据业务与传输通道介绍1.电力通信业务分类：电力行业的通信系统为电力生产和管理各业务提供传输和数据通道，服务于电力一次系统和二次系统，其分类的形式有很多，如下：•按照业务属性划分大致可以分为两大类，即生产业务和管理业务；•按照电力二次系统安全防护管理体系划分，可以划分为I、II、III、Ⅳ四大安全区域业务。
•按照业务流类型划分，可以分为语音、数据及多媒体业务；•按照时延划分，可以划分为实时业务和非实时业务；•按照业务分布划分，可以划分为集中型业务、相邻性业务和均匀性业务；•按照用户对象划分，可以分为变电站业务、线路业务和电网公司、供电局等几大类；各业务详细分类汇总表如下，后文中按照二次系统安全防护管理体系划分的I、II、III、Ⅳ四大安全区域的分类形式，对各区承载的每一种业务，以及业务对传输或数据通道的要求，包括容量、实时性（时延要求、双通道情况下的时延要求、时延抖动要求）、安全性（通道保护、业务保护、网络恢复）进行了详细描述。
生产实时控制大区—I区业务1）线路保护：电力系统继电保护是电力系统安全、稳定运行的可靠保证。
继电保护信号是指高压输电线路继电保护装置间和电网安全自动装置间传递的远方信号，是电网安全运行所必需的信号，电力系统由于受自然的（雷击、风灾等）、人为的（设备缺陷、误操作等）因素影响，不可避免地会发生各种形式的短路故障和不正常状态，短路故障和不正常状态都可能在电力系统中引起事故。
为了减轻短路故障和不正常状态造成的影响，继电保护的任务就是当电力系统出现故障时，给控制设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行。
在电力系统中，对通信有要求的继电保护主要是线路保护，线路保护应用在输电线路上，包括500kV、220kV 和部分110kV 线路。
线路继电保护方式按原理分类主要有微机高频方向保护、微机高频距离保护、光纤电流差动保护等几种方式。
《输电线路》幻灯片PPT
装置异常信息含义及处理建议
内容介绍
1. 纵联保护概述 2. 纵联方向保护、纵联距离保护原理〔901、
902保护) 3. 光纤电流差动保护原理〔931保护〕 4. 工频变化量方向继电器原理 5. 5. 工频变化量距离继电器 6. 6. 距离保护
保护配置
纵联保护概述
• 反响一侧电气量变化的保护的缺陷 • 通道类型 • 高频信号的性质
重合闸功能有关问题 4
• 610端子是闭重三跳输入，其意义是：〔1〕 沟三跳，即单相故障保护也三跳；〔2〕闭 锁重合闸，如重合闸投入那么放电
• 压板定值与开入量是逻辑或。
• 617、618端子分别为其它保护动作单跳起动 重合闸、三跳起动重合闸输入。这两个接点 要求是瞬动接点，即保护动作返回而返回， 单跳起动重合闸可为三相跳闸的或门输出， 任一相跳闸即动作；而三跳起动重合闸那么 必须为三相跳闸的与门输出。如果不用本装 置的重合闸或采用位置不对应起动重合闸， 那么不接这两个输入。
起动概念
主程序
采样程序
N 起动？ Y
正常运行程序
故障计算程序
• 起动是正常运 行状态与非正 常运行状态区 别标志。包括 总起动和保护 起动。
纵联方向〔距离〕保护根本原理
M
ES
F＋
F－×
N
F× F√
F
F－×
P
F
ER
F√ F－×
• 故障线路的特征是：两侧的F均动作，两侧的 均F 不动作，这在非 故障线路中是不存在的。而非故障线路的特征是：两侧中至少有 一侧〔近故障点的一侧〕的 不F动 作、而 可F能 动作也可能不动作， 这在故障线路中是不存在的。
高频信号的性质
• 跳闸信号。
高频信号 就地保护信号
输电线路设计图纸

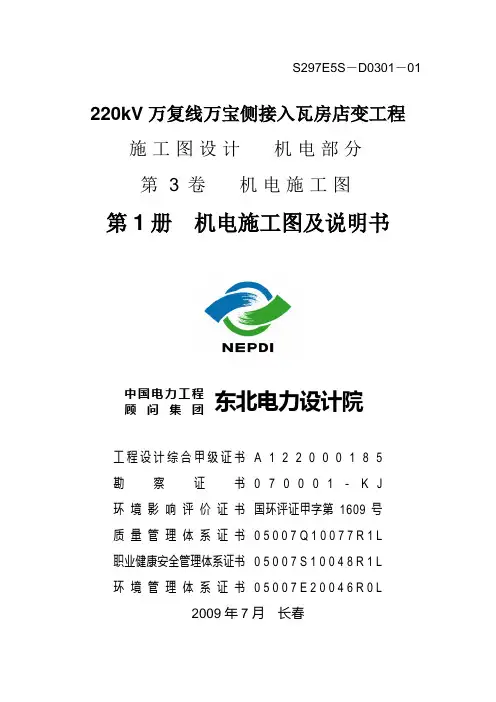

S297E5S－D0301－01 220kV万复线万宝侧接入瓦房店变工程施工图设计机电部分第3卷机电施工图第1册机电施工图及说明书中国电力工程东北电力设计院顾问集团工程设计综合甲级证书A122000185勘察证书070001－K J环境影响评价证书国环评证甲字第1609号质量管理体系证书05007Q10077R1L职业健康安全管理体系证书05007S10048R1L环境管理体系证书05007E20046R0L2009年7月长春220kV万复线万宝侧接入瓦房店变工程施工图设计机电部分第3卷机电施工图第1册机电施工图及说明书审核校核编写2009年7月目次1 总则2 架线施工图2.1 导线、分流线主要设计原则及技术参数2.2 导线、分流线的力学特性及架线图纸2.3 导线、分流线、地线的架设2.4 接入点导线及地线的架设2.5 导线相序2.6 非直线塔跳线施工弧垂及参考线长3 金具施工图3.1 绝缘子串主要设计原则及技术参数3.2 绝缘子串及金具组装图3.3 绝缘子串及金具的施工安装4 附件安装4.1 防振锤的安装4.2 跳线的安装4.3 间隔棒的安装5 其它金具部件6 接地施工图7 走廊清理8 运行标志9 包装10 附图1 总则1.0.1 220kV万复线万宝侧接入瓦房店变线路全长28.870km，其中新建双回路长 4.328m，新建单回路长8.106km,利用原万复线双回路塔架设单侧导线16.436km。
