通信电子线路于洪珍版,前七章

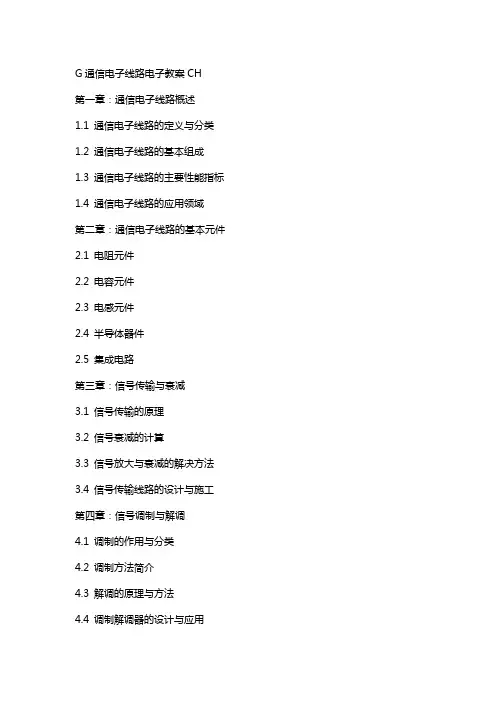

G通信电子线路电子教案CH

G通信电子线路电子教案CH第一章:通信电子线路概述1.1 通信电子线路的定义与分类1.2 通信电子线路的基本组成1.3 通信电子线路的主要性能指标1.4 通信电子线路的应用领域第二章:通信电子线路的基本元件2.1 电阻元件2.2 电容元件2.3 电感元件2.4 半导体器件2.5 集成电路第三章:信号传输与衰减3.1 信号传输的原理3.2 信号衰减的计算3.3 信号放大与衰减的解决方法3.4 信号传输线路的设计与施工第四章:信号调制与解调4.1 调制的作用与分类4.2 调制方法简介4.3 解调的原理与方法4.4 调制解调器的设计与应用第五章:信号滤波与噪声抑制5.1 滤波器的作用与分类5.2 滤波器的设计方法5.3 噪声的来源与影响5.4 噪声抑制的方法与应用第六章:通信电子线路的频率合成与分配6.1 频率合成器的作用与原理6.2 频率分配的方法与技术6.3 锁相环路的原理与应用6.4 频率合成与分配在通信系统中的重要性第七章:通信电子线路的放大与反馈7.1 放大器的基本原理与分类7.2 放大器的指标与设计7.3 反馈在通信电子线路中的应用7.4 负反馈放大器的设计与分析第八章:通信电子线路的振荡与稳频8.1 振荡器的作用与原理8.2 振荡器的类型与特性8.3 稳频技术及其在通信系统中的应用8.4 振荡与稳频在通信电子线路中的重要性第九章:通信电子线路的串扰与隔离9.1 串扰的产生与分类9.2 串扰的影响及其计算9.3 隔离技术及其在通信电子线路中的应用9.4 串扰与隔离在通信系统中的重要性第十章:通信电子线路的测试与维护10.1 通信电子线路的测试方法与设备10.2 通信电子线路的维护与管理10.3 故障诊断与排除技巧10.4 通信电子线路的可靠性分析与提高第十一章:数字通信电子线路11.1 数字通信基本概念11.2 数字信号与模拟信号的转换11.3 数字调制与解调技术11.4 数字通信电子线路的实例分析第十二章:无线通信电子线路12.1 无线通信基本原理12.2 无线通信系统的组成12.3 射频放大器与混频器12.4 无线通信电子线路的应用实例第十三章:光纤通信电子线路13.1 光纤通信概述13.2 光纤通信系统的基本组成13.3 光发射器与光接收器13.4 光纤通信电子线路的实例分析第十四章:通信电子线路的可靠性设计14.1 可靠性基本概念14.2 通信电子线路的可靠性指标14.3 提高通信电子线路可靠性的方法14.4 通信电子线路的故障预测与维修第十五章:现代通信电子线路发展趋势15.1 集成电路技术的发展15.2 通信电子线路的数字化与集成化15.3 通信电子线路在物联网中的应用15.4 未来通信电子线路的展望重点和难点解析第一章:通信电子线路概述重点:理解通信电子线路的定义、分类和基本组成。
《通信电子线路》教学大纲

《通信电子线路》教学大纲课程名称(中文/英文名称):通信电子线路/Communication Circuit课程代码:3010210430学分/总学时:3.0+1.0学分/72学时(其中理论54学时,实验18学时)开课单位:物理和电子信息学院面向专业(公共选修课为开课教师):电子、通信专业本科生一、课程的性质、目的和任务《通信电子线路》课程是电子信息工程、通信工程及相近专业的主干技术基础课程。
该课程的基本作用和任务是:通过分析通信电路中常用的基本功能部件及实际电路的工作原理及实现方法,介绍模拟信号处理系统中电子电路的线性和非线性使用的原理和技术,使学生熟悉基本的通信理论知识,系统地掌握通信系统中各种功能单元电路的各种的工作原理和分析设计技术,建立起通信和信号处理理论的工程实现的基本框架,为后续课程学习打下必备的基础。
在大学本科阶段,该课程起着联系基础课程和专业课程的桥梁作用,它强调理论联系实际,注重工程概念,对学生解决实际问题的能力和实践动手能力的培养具有重要作用。
通过本课程的学习,学生在电子电路的分析、设计和使用知识方面应当达到以下基本要求:1.掌握电子器件非线性使用的特点和基本理论,熟悉各种分析方法的使用及适用条件。
2.掌握通信系统中各主要功能单元的作用、工作原理和实现模型。
对于实现信号放大、选频滤波、功率放大、正弦信号发生、调制和解调、锁相和频率合成等功能的电路技术和性能指标有较清晰的概念。
熟悉各种功能电路的基本分析方法和主要结论。
了解各功能电路连接时阻抗和信号电平的匹配要求。
3.熟悉通信系统中常用集成电路的功能、基本工作原理和使用方法。
能够对专用大规模集成电路中的单元电路进行原理分析。
4.熟悉常用电子器件的功能、作用和主要性能指标,能够选择合适的器件来实现所需的电路。
了解电子电路设计的基本方法,能独立完成电路的安装、调试和指标测量,具备解决工程实际问题的初步能力。
二、学习本课程学生应掌握的前设课程知识高等数学、电路、信号和系统、模拟电子技术三、学时分配学时章节理论实验合计1、绪论 2 2课外(元器件的高频等效模型) 2 22、小信号调谐放大器12 3 153、高频调谐功率放大器8 3 114、正弦波振荡器7 3 105、振幅调制和解调11 3 146、角度调制和解调9 3 127、变频器3*** 3综合实验 3 3总计54 18 72 ***说明:第7章的3学时为机动学时,根据具体教学情况定。
《通信电子电路》课程教学大纲

《通信电子电路》课程教学大纲56学时 3.5学分一、课程的性质、目的及任务《通信电子电路》是信息工程等专业的一门专业主干课程。
本课程的任务是使学生获得高频电路及通信系统的基本理论和技术,目的在于培养学生分析问题和解决问题的能力以及实践动手能力。
二、适用专业——信息工程、电子科学与技术三、先修课程——高等数学、电路分析、模拟电子技术、数字电子技术四、本课程的基本要求通过本课程的学习,学生应达到下列基本要求:(一)掌握以下定义、基本概念和基本原理:通信系统的概念、无线电波的传输特性、调制的通信系统、无线电广播调幅发射机和超外差接收机、串联谐振、并联谐振、接入系数、频率特性、通频带、选择性、品质因数、松耦合双调谐、参差调谐、Y参数、截止频率、特征频率、谐振放大倍数、自给偏压、过压状态、欠压状态、临界状态、阻抗匹配、输出功率和效率、正弦波振荡器、压电效应、晶体振荡、调幅、检波、抑制载波调幅、同步检波、调频、鉴频、限幅、频谱图、变容二极管、电抗管、变频、混频电路、变频干扰、锁相环构成、锁相、捕获、锁定、跟踪。
(二)正确运用下列分析方法:折线近似分析法;幂级数分析法;处理实际问题时所用的估算法;(三)掌握调制的通信系统以及系统中各个单元电路的工作原理。
(四)实验部分(实验为独立设课,详见“通信电子电路实验”教学大纲)。
五、课程的教学内容(一)课堂讲授的教学内容1. 绪论通信系统的概念;无线电波的传输特性;调制的通信系统;无线电广播调幅发射机和超外差接收机;本课程的要求。
2. 小信号调谐放大器串并联谐振电路的基本特性;谐振电路的选频作用;负载和信号源内阻对谐振电路的影响;谐振电路的接入方式;高频单调谐放大器;小信号调谐放大器的用途及特点;高频调谐放大器的级联;多级单调谐放大器;参差调谐放大器(介绍两、三参差调谐放大器);松耦合双调谐放大器;晶体管高频等效电路;晶体管的混合π型等效电路及频率参数;晶体管Y 参数等效电路;高频调谐放大器的稳定性;集中选频小信号谐振放大器。
通信电子电路完整ppt课件

三个里程碑:①1907 Lee de forest发明电子三极管
②1948 W.Shockley发明晶体三极管
③60年代 集成电路、数字电路的出现
.
4
1.1通信系统的概念
通信系统——传输信息的系统
信号源
发送设备 信道 接收设备 收信装置 噪声源
.
5
信号源
在实际的通信电子电路中传输的是各种电信号,为此就 需要将各种形式的信息转变成电信号。
.
9
1.2无线电波波段的划分
不同频率电波产生、放大和接收方法不太一样,传播特 点更不相同。
无线电波按波长的不同划分为超长波、长波、中波、短 波、超短波(米波)和微波(包括分米波、厘米波、毫 米波)等。 如按频率的不同,可划分为甚低频、低频、中频、高频、 甚高频、特高频、超高频和极高频等频段。
.
.
11
1.4调制的通信系统
1.什么是调制? 任何一个正弦波都有三个参数:幅度、频率和相位。调 制,就是使这三个参数中的某一个随调制信号大小而线性变 化的过程,分别称为幅度调制、频率调制或相位调制。
u(t)co st
uc(t)cost
u A( M t) (A c ot)c so t s
.
12
2.无线电如何将声音传送到远方?
.
2
第1章 绪论
1.1 通信系统的概念 1.2 无线电波的传播特性 1.3 无线电波的频段划分 1.4 调制的通信系统 1.5 本课程的主要内容
.
3
无线电通信发展简史
原始手段
烽火、旗语
有线通信
电报(1837 Morse) 电话(1876 Bell)
无线通信
电磁波的存在
1864 Maxwell(理论) 1887 Hertz(实践)
通信电子电路课件-于洪珍(第4章)

本书只介绍正弦波振荡器。
正弦波振荡器的构成:
决定振荡频率的选频网络和维持振荡的正反馈放大器
组成(也是反馈放大器)。
正弦波振荡器的分类: 标准:选频网络所采用的元件不同。 LC振荡器、RC振荡器、晶体振荡器。 LC振荡器和晶体振荡器:产生高频正弦波。 RC振荡器:产生低频正弦波
各频段的振荡器:
4.2.4
振荡器的稳定条件
平衡和稳定的关系:
平衡不一定稳定。平衡状态只是建立振荡的必要条件,但还不 是充分条件,已建立的振荡能否维持,还必须看平衡状态是否 稳定。 说明:
实际上,不稳定的因素总是存在的,如电源的波动、温度的变
化和机械振动等。它们会使LC回路的参数发生变化,从而破坏 了原来的平衡条件,改变了振荡幅度和频率。 判断振荡器的稳定标准: 如果上述不稳定因素去掉后,振荡器能回到原来的平衡状态,
2.反馈信号必须足够大
如果从输出端送回到输入端的信号太弱,就不会产生振荡了。
一般情况下,放大器的放大倍数 K > 1 , 反馈电路的反馈系数 F < 1 。为了使反馈信号足够大,放大器的增益必须补足反馈系 数的衰减。 例:
假定输入信号幅度为 10 mV,K = 100
输出信号幅度为1V。 为使送回到输入端的电压仍可达到 10 mV,必须使F = 1/100
分析(a)图:
判断A点是不是稳定的平衡点: 看此点附近振幅发生变化时,是否能恢复原状。 (1)假设ube略有增长,这时K<1/F 故 KF <1 振幅自动衰减到A点 (2)假设ube略有减小,这时K>1/F 故 KF >1 振幅自动回到A点
结论: 在平衡点,若K 曲线斜率是负的,即
dK | 10 du k F
通信电子线路PPT课件

04
通信电子线路电路分析
放大器电路分析
放大器电路的基本原理
放大器电路的分类
放大器电路是通信电子线路中的重要组成 部分,用于将微弱的信号放大,使其能够 被进一步处理或传输。
根据工作原理和应用场景,放大器电路可 分为电压放大器、功率放大器、跨导放大 器和电流放大器等。
三极管
总结词
三极管是通信电子线路中常用的基本元件之 一,用于放大和开关。
详细描述
三极管是一种具有电流放大作用的电子元件 ,由三个半导体组成,包括两个N型和一个 P型半导体。在通信电子线路中,三极管主 要用于放大和开关电路,将微弱信号放大成 较强的信号或控制信号的通断。三极管的种 类也很多,包括硅三极管、锗三极管和场效
滤波器电路分析
滤波器电路的基本原理 滤波器电路是一种选频电路,用 于将特定频率的信号从输入信号 中提取出来,或者抑制特定频率 的信号。
滤波器电路的分析方法 常用的分析方法包括频率响应法 和极点图法,通过这些方法可以 深入了解滤波器电路的工作原理 和性能特点。
滤波器电路的分类 根据工作原理和应用场景,滤波 器电路可分为低通滤波器、高通 滤波器、带通滤波器和带阻滤波 器等。
感谢观看
电压或流。
系统模型
通信系统通常由发送器、信道和接 收器组成,发送器负责发送信号, 信道是信号传输的媒介,接收器负 责接收信号。
系统稳定性
系统稳定性是指系统在受到干扰时 仍能保持正常工作的能力,稳定性 是通信系统的重要性能指标。
模拟信号与数字信号
模拟信号
模拟信号是连续变化的电压或电流,其特点是幅度连续变化。模拟信号通常用 于语音通信和电视信号传输。
调制解调器电路的分类
通信

通信电子电路-于洪珍-清华大学出版社
编者评论-
本书阐述通信电子电路的基本原理和分析方法,共包括10章内容,即绪论、小信号调谐放大器、高频调谐功率放大器、正弦波振荡器、振幅调制与解调、角度调制与解调、变频...阅读完整评论内容
通信电子电路
编者评论-
通信电子电路在中国图书网网上书店销售,读者在中国图书网还可了解到《通信电子电路》作者、价格、内容介绍等信息。
欢迎购买《通信电子电路》,中国图书网为您提供低...阅读完整评论内容
通信电子电路-于洪珍-清华大学出版社
编者评论-
本书阐述通信电子电路的基本原理和分析方法,共包括10章内容,即绪论、小信号调谐放大器、高频调谐功率放大器、正弦波振荡器、振幅调制与解调、角度调制与解调、变频...阅读完整评论内容。
通信电子电路于洪珍PPT学习教案

高频部分有:
主振级——由石英晶体振荡器产生频率稳定度高的载波 ;
缓冲级——实质上是一种吸收功率小,工作稳定的放大 级,其作用是减弱后级对主振级的影响;
倍频器——将载波频率提高到需要的频率值;
高频放大器——高频放大以提高输出功率;
调制器——其功能是使高频载波信号幅度按低频信号大 小
第49页/共49页
通信电子电路于洪珍
会计学
1
课程要求:
1. 建立(无线)通信系统的概念
(组成,波形及频谱特征)
2. 认识基本无线通信系统(高频 部分)的各单元电路:
评价电路的性能指标 电路的基本形式 设计基本电路
第2页/共49页
与相关课程之间的关 系
先修课程:电路基础、模拟电子线路、 信号与线性系统
电路(是基础)
“通信电子电路”课程主要内容有:谐振
回路、小信号调谐放大器、高频调谐功率放大器、 倍频器、正弦波振荡器、变频器、振幅调制及检 波电路、角度调制及解调电路等。着重讨论发送 设备和接收设备各单元的工作原理和组成,以及 构成发送、接收设备的各种单元电路的工作原理、 典型电路和分析方法。
第45页/共49页
振荡器
送
源
设
备
电信号
接
收信装置
收
设 备
信
噪声
道
源
第13页/共49页
信息源:
是指要传送的原始信息,如文字、数据、语音 、
音乐、图像等。 噪声源:
是指信道中的噪声及分散在通信系统中
其
它各处噪声的集中表示。(突发性噪声
和 随机噪声)
第14页/共49页
对于非电量信号:
经输入变送器变换为电信号(例如被传输的是声音
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章一个完整的通信系统应包括信息源、发送设备、信道、接收设备和收信装置五部分。
无线电的传播方式主要有 绕射(地波)传播,折射和反射(天波)传播以及散射传播,直线传播等,决定传播方式和传播特性的关键因素是无线电信号的频率。
绕射:频率越高,损耗越严重,传播的距离越短,因此频率较高的电磁波不宜采用绕射方式传播,通常只有中长波范围的信号才采用绕射方式传播。
电离层能反射电波,也能吸收电波,但对频率较高的电波吸收的很少,短波,无线电波是利用电离层反射的最佳波段。
只有当天线的尺寸大到可以与信号波长相比拟时,天线才具有较高的辐射效率。
这也是为什么把低频的调制信号调制到较高的载频上的原因之一。
调制使幅度变化的称调幅,是频率变化的称调频,使相位变化的称调相。
解调就是在接收信号的一方,从收到的已调信号中把调制信号恢复出来。
调幅波的解调称检波,调频波的解调叫鉴频。
第二章小信号调谐放大器是一种最常见的选频放大器,即有选择地对某一频率的信号进行放大的放大器。
它是构成无线电通信设备的主要电路,其作用是放大信道中的高频小信号。
所谓调谐,主要是指放大器的集电极负载为调谐回路。
调谐放大器主要由放大器和调谐回路两部分组成。
因此,调谐放大器不仅有放大作用,还有选频作用。
其选频性能通常用通频带和选择性两个指标衡量。
小信号调谐放大器的主要指标要求是:有足够的增益,满足通频带和选择性要求,工作稳定等。
并联谐振回路001L C L L CCCω===ω ( L C称为谐振回路的特性阻抗)并联谐振回路的品质因数是由回路谐振电阻与特性阻抗的比值定义的,即00000R R Q R CLL C===ωω回路的R 越大,Q 值越大,阻抗特性曲线越尖锐;反之,R 越小,Q 值越小,阻抗特性曲线越平坦。
在谐振点ω=ω处,电压幅值最大,当ω<ω时,回路呈现感性,电压超前电流一个相角,电压幅值减小。
当0ω>ω时,回路呈现容性,电压滞后电流一个相角,电压幅值也减小。
谐振回路的谐振曲线分析mUU =2)f 211fQ∆+(对于同样频偏f∆,Q 越大,mUU 值越小,谐振曲线越尖锐一个无线电信号占有一定的频带宽度,无线电信号通过谐振回路不失真的条件是:谐振回路的幅频特性是一常数,相频特性正比于角频率。
在无线电技术中,常把mUU 从1下降到12(以dB 表示,从0下降到-3dB )处的两个频率1f和2f 的范围叫做通频带,以符号B 或 27.0f∆表示。
即回路的通频带为21f B f f Q=-=选择性是谐振回路的另一个重要指标,它表示回路对通频带以外干扰信号的抑制能力。
Q 越高选择性越好,但通频带越窄。
负载和信号源内阻对谐振回路的影响把没有接信号源内阻和负载时回路本身的Q 值叫做无载或者空载Q 值,以0Q 表示。
把计入信号源内阻和负载时的Q 值叫做有载Q 值,以LQ 表示。
0001L SLQ Q R R R R =++回路并联接入的S R ,LR 越小,LQ 较Q 下降的越多。
LQ 下降,通频带加宽,选择性变差接入系数的概念接入系数21N n N =阻抗'2LL R R n='2L LC n C ='2SS R R n='S SI nI =晶体管高频等效电路及频率参数按照晶体管实际使用时工作频率的高低分为高频管和低频管,晶体管在高频工作时,频率越高,电流放大系数越小。
高频晶体管的分析常用到两种等效电路:混合Ⅱ型等效电路与Y 参数等效电路。
晶体管高频放大能力及频率参数晶体管在高频情况下的放大能力随频率的增高而下降。
β截止频率f β,f β是β下降到0.707β时的频率;特征频率f T,f T是β下降到1时的频率。
ɑ截止频率f α,f α是ɑ下降到0.7070α时的频率;Tf f fβα<<021()f f ββ|β|=+|β|随f 变化的特点如下:1)当 f 《f β 时(实际上3f f β<即可),此时|β|=β,这时|β|不随f 变化,即相当于低频的情况。
2)当f f β≈的附近,|β|开始随f 增加而下降,当f f β=时,降到β的70.7%.3)当 f 》f β时(实际上3f f β>即可):00T f f f fff ββββ|β|≈==或T f f ≈|β|式中0T f f β=β.晶体管内部反馈的有害影响1)放大器调试困难;2)放大器工作不稳定 解决办法:1)从晶体管本身想办法,使反向传输导纳减小; 2)在电路上想办法,把rey 的作用抵消或减小。
也就是说,从电路上设法消除晶体管的反向作用,使它变为单向化。
单向化的方法有两种,即中和法和失配法。
第三章高频调谐功率放大器是一种能量转换器件,它是将电源供给的直流能量转换为高频交流输出。
通信中应用的高频功率放大器,按其工作频带划分为窄带和宽带两种。
窄带高频功率放大器通常以谐振电路作为输出回路,故又称调谐功率放大器;宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路,因此又称为非调谐功率放大器。
高频调谐功率放大器是通信系统中发送装置的重要部件,它也是一种谐振电路作负载的放大器。
高频调谐功率放大器与小信号调谐放大器的主要区别: 小信号调谐放大器1)小信号调谐放大器的输入信号很小,在微伏到毫伏数量级,晶体管工作于线性区域;2)它的功率很小,但通过阻抗匹配,可以获得很大的功率增益(30-40dB); 3)小信号放大器一般工作在甲类状态,效率较低。
调谐功率放大器1)调谐功率放大器的输入信号要大得多,为几百毫伏到几伏,晶体管工作延伸到非线性区域---截止和饱和区2)这种放大器的输出功率大,以满足天线发射或其他负载的要求 3)一般工作在丙类,效率较高。
4、高频功率放大器因工作于非线性区域,用解析法分析较困难,故工程上普遍采用近似的分析方法---折线法来分析其工作原理和工作状态。
L ,C 组成并联谐振回路,作为集电极负载,这个回路叫做槽路。
当导通角180θ=时,表明管子整个周期全导通,叫做放大器工作在甲类;当90θ=时,表明管子半个周期导通,叫做放大器工作在乙类;当90θ<时,表明管子导通不到半个周期,叫做放大器工作在丙类。
co s j bb mU E U θ+=槽路电压幅值:1cm c m cU I R =调谐功率放大器有如下五种功率需要考虑: ①电源供给的直流功率SP ;②通过晶体管转换的交流功率,即晶体管集电极输出的交流功率0P ;③通过槽路送给负载的交流功率,即LR 上得到的功率LP ;④晶体管在能量转换过程中的损耗功率,即晶体管损耗功率cP ;⑤槽路损耗功率TP .c mcUE 是集电极基波电压幅值与直流电源电压之比,称为集电极电压利用系数。
根据调谐功率放大器在工作时是否进入饱和区,可将放大器分为欠压、过压和临界三种状态。
工作状态的判别方法 根据管子集电极电压最低点m ince U 的大小,可判断放大器工作在什么状态当m in ce ces U U >,欠压工作状态; 当m in ce ces U U =,临界工作状态; 当m in ce cesU U <,过压工作状态。
c R 、cE 、bE 和b mU 变化对放大器工作状态的影响1)cR 变化对放大器工作状态的影响---调谐功放的负载特性在临界状态,输出功率0P 最大,集电极效率cη也较高。
这时候的放大器工作在最佳状态。
因此,放大器工作在临界状态的等效电阻,就是放大器阻抗匹配的最佳电阻。
欠压状态时,电流1c mI 基本不随cR 变化,放大器可视为恒流源;临界状态时,放大器输出功率最大,效率也较高,这时候放大器工作在最佳状态; 过压状态时,当在弱过压状态,输出电压基本不随cR 变化,放大器可视为恒压源。
2)cE 变化对放大器工作状态的影响---集电极调制特性只有在过压状态cE 对cmU 才能有较大的控制作用,所以集电极调幅应工作在过压状态。
3)bE 变化对放大器工作状态的影响---基极调制特性在欠压区,高频振幅cmU 基本随bE 呈线性变化,bE 对cmU 有较强的控制作用,这就是基极调幅的工作原理。
4)b mU 变化对放大器工作状态的影响---振幅特性(输入匹配电路)的作用是实现信号源输出阻抗与放大器输入阻抗之间的匹配,以期获得最大的激励功率。
(输出匹配电路)的作用是将负载LR 变换为放大器所需的最佳负载电阻,以保证放大器输出功率最大。
由调谐功率放大器的负载特性知道,放大器工作在(临压状态)输出功率最大,功率也较高。
因此,放大器工作在临界状态的等效电阻,就是放大器阻抗匹配所需的最佳负载电阻,以cpR 表示。
倍频器是一种将输入信号频率成整数倍增加的电路。
主要用于甚高频无线电发射机或其他电子设备的中间级。
采用倍频器的原因: 1)降低设备的主振频率;2)对于调相或调频发射机,利用倍频器可增加调制度,就可以加大相移或频移; 3)利用倍频器扩展发射机输出级的工作波段;倍频器按工作原理分为两大类:(参数倍频器)和(丙类倍频器)最佳导通角θ与倍频次数n 的关系 120n nθ=第四章振荡器是指在没有外加信号作用下的一种自动将(直流电源)的能量变换为一定波形的(交流振荡)能量的装置。
从采用的分析方法和振荡器的特性来看,可以把振荡器分为(反馈式振荡器)和(负阻式振荡器)两大类;根据所产生的波形,又可以把振荡器分为(正弦波振荡器)和(非正弦波振荡器)。
正弦波振荡器可分为LC 振荡器、RC 振荡器和晶体振荡器等类型。
其中LC 振荡器和晶体振荡器用于产生高频正弦波,RC 振荡器用于产生低频正弦波。
满足振荡的(振幅平衡)条件为:KF=1 自激振荡(平衡)条件为:1K F ∙∙=起振条件是指为产生自激振荡所需K 、F 的乘积最小值,满足KF>1 对两种三点式振荡器电路电路进行比较:电容三点振荡器反馈电压2C ,而电容对高次谐波呈低阻抗,滤除谐波电流能力强,振荡波形更接近于正弦波。
电感三点式振荡电路反馈电压取自反馈电感2L ,对高次谐波呈现高阻抗,不易滤去高次谐波,输出电压波形不好,振荡频率不是很高。
6、三点式电路相位平衡条件的准则是: 1)ceX 和b eX 性质相同; 2)cbX 和ceX ,b eX 性质相反。
第五章模拟调制的分类 调幅 调频 调相调制,解调过程就是将低频信号搬移到高频段或从高频段搬移到低频段的过程。
完成调制过程的装置叫调制器,解调过程是调制的逆过程,在收信端,实现解调的装置叫解调器。
调制器和解调器必须由非线性元器件够成,它们可以是二极管或工作在非线性区域的三极管。
调幅波有普通调幅波AM ,抑制载波的双边带调幅波DSB/SC-AM ,和抑制载波的单边带调幅波SSB/SC-AM 。
