真空常用计算公式
真空发生器真空度计算公式
真空发生器真空度计算公式引言：真空发生器是一种广泛应用于科研、工业生产和医疗领域的设备，它通过移除容器内的气体分子，使容器内部形成低压或真空环境。
真空度是评价真空发生器性能的重要指标之一，它表示在给定条件下容器内气体分子的稀薄程度。
本文将介绍真空度的计算公式及其相关内容。
一、真空度的定义真空度是指单位体积内气体分子数的少寡程度，通常用压强单位表示。
常见的压强单位有帕斯卡（Pa）和毫巴（mbar），真空度越高，压强越低。
二、真空度的计算公式真空度的计算公式可以根据所测量的参数不同而有所差异。
常见的计算公式有：1. 绝对压力与大气压力差真空度 = 大气压力 - 绝对压力其中，大气压力是指所在地区的大气压强，绝对压力是指在真空容器内测得的压强。
2. 空积比真空度 = (1 - 空积比) × 100%空积比是指真空容器内的气体体积与容器总体积之比。
3. 气体分子数真空度 = 气体分子数 / 容器体积其中，气体分子数是指真空容器内的气体分子总数，容器体积是指真空容器的总体积。
需要注意的是，不同的计算公式适用于不同的真空度测量方法和仪器。
三、真空度的影响因素真空度的计算不仅与测量方法和仪器有关，还受到以下因素的影响：1. 泵速泵速是指真空泵单位时间内抽取的气体体积。
泵速越大，真空度越高。
2. 气体种类不同的气体在相同条件下具有不同的分子量和分子间相互作用力，因此其真空度也会有所差异。
3. 泄漏率泄漏率是指真空容器内气体泄漏的速率。
泄漏率越小，真空度越高。
4. 温度温度的升高会导致气体分子运动加剧，从而增加气体分子的碰撞频率，降低真空度。
真空度的计算公式可以根据实际需求和测量方法选择。
同时，真空度的值受到多个因素的影响，包括泵速、气体种类、泄漏率和温度等。
在使用真空发生器时，我们需要根据具体情况选择合适的计算公式，并注意相关因素的影响，以确保获得准确的真空度数据。
真空计算公式范文
真空计算公式范文真空计算是指通过一定的公式和方法对真空系统的参数进行计算和分析。
真空计算可以包括对真空度、泵速、抽速、抽速增益、泵速稳定性、泵速曲线、抽速损失和泵速损失等进行计算。
下面将从这些方面对真空计算公式进行详细介绍。
1.真空度的计算公式：真空度是指真空系统中所含气体的压力，通常用帕斯卡（Pa）或毫巴（mbar）表示。
真空度的计算公式为：P=P0×10^(-n)其中P为真空度，P0为大气压强，n为真空度的量级。
2.泵速的计算公式：泵速是指真空泵每单位时间内抽出的气体体积。
理想状态下，泵速可以通过真空泵的几何尺寸和结构参数来计算。
常见的计算公式有：S=C×A×v其中S为泵速，C为泵的抽速系数，A为泵的流通面积，v为气体流速。
3.抽速的计算公式：抽速是指真空系统中气体被抽出的速度。
常用的计算公式有：Q=S×p其中Q为抽速，S为泵速，p为真空度。
4.抽速增益的计算公式：抽速增益是指在真空系统中通过增加抽速元件（如增压泵）来提高整个真空系统的抽速。
计算抽速增益的公式为：G=Qs/Q其中G为抽速增益，Qs为增压泵的抽速，Q为真空系统的抽速。
5.泵速稳定性的计算公式：泵速稳定性是指真空泵的输出压力在一定时间内的波动程度。
计算泵速稳定性的公式为：ΔP/P = (1/N) × Σ(，Pi - Pavg， / Pavg)其中∆P/P为泵速稳定性，Pi为第i次测得的泵速，Pavg为所有测得的泵速的平均值，N为测量次数。
6.泵速曲线的计算公式：泵速曲线表示泵速与真空度之间的关系。
通常泵速曲线可以使用指数方程拟合。
常用的计算公式为：Q=a×P^b其中Q为泵速，P为真空度，a和b为拟合系数。
7.抽速损失的计算公式：抽速损失是指在真空系统中由于管道摩擦、密封不良等原因导致的泵速减小。
计算抽速损失的公式为：ΔS=S-S'其中ΔS为抽速损失，S为系统额定抽速，S'为实际抽速。
真空度概念
真空度概念真空度是指物质空间中的真正空气压力，把环境压力视为常规的“标准大气压”，只有当空气压力低于该值时，才能能称为真空。
真空是指由于真空度太低而达到不可混合，成为介质的一种特殊气体混合物状态。
真空度是描述真空状态的基本概念，它意味着空气压力降低到一定水平以下时就可以将物质空间设置成真空状态。
真空度可以用多种单位度量，例如帕斯卡(Pa)、毫巴(mbar)、巴(bar)等。
真空度的计算公式为：P/Po，其中P表示测量到的气压，而Po表示标准大气压，常用的标尺大气压为1*10^5Pa。
真空的程度有很多，所谓的“完全真空”，指的是当真空度达到10-1Pa时，气体有可能全部挥发，达到一定的压强。
极高真空在10-5Pa上，神经电极的研究和实验，一般要求达到极高真空。
超高真空在10-7～10-8Pa之间，高纯硅制造和精馏等，要求达到超高真空。
在普通真空处理术中，一般要求达到10-2～ 10-1Pa的中压真空。
在高低压真空处理设备中，中低压真空用于成型模具、机械零件的吹塑、喷漆等工艺的处理，最低压真空用于表面浸漆、气相涂料等处理技术。
真空技术具有广泛的应用，在研究许多古老文明等方面也得到了广泛应用，而且随着技术不断发展，真空技术及其应用也在不断推广和发展。
在制冷系统、电子、空间技术以及飞机等工程中，都广泛使用真空技术，表明真空技术对工程技术有着很大的重要性。
真空技术由真空度概念而发展起来，真空度的定义决定了真空的有效性，而真空的程度决定了其在工程技术中的使用范围及应用。
许多应用都离不开真空技术，在工程和技术发展上，真空技术有着举足轻重的作用，因此，对于真空度的研究和理解是必要的。
此外，对于真空技术的应用，也需要多掌握一些有关真空的基本知识，以便更好地利用真空技术发挥其最大作用。
真空吸力计算公式
真空吸力计算公式
真空吸力是指在真空条件下，通过真空泵或其他真空设备产生的吸引力。
吸引力的大小取决于真空系统的参数以及吸附物体的表面积、形状等因素。
在理想情况下，真空吸力可以通过以下公式进行估算：F=P⋅A
其中：
•F是吸引力（牛顿，N）。
•P是真空度（帕斯卡，Pa）。
•A是被吸引物体的表面积（平方米，m²）。
这个公式基于真空系统的基本原理：真空度越高，吸引力越大；被吸引物体的表面积越大，吸引力也越大。
需要注意的是，这个公式是一个理论估算，实际情况可能会受到多种因素的影响，包括系统的设计、泄漏、温度等。
在实际应用中，通常需要考虑更复杂的因素，并根据具体情况进行调整和校正。
如果您在特定的应用中需要准确的吸力计算，建议咨询真空系统制造商或使用专业的真空计算工具。

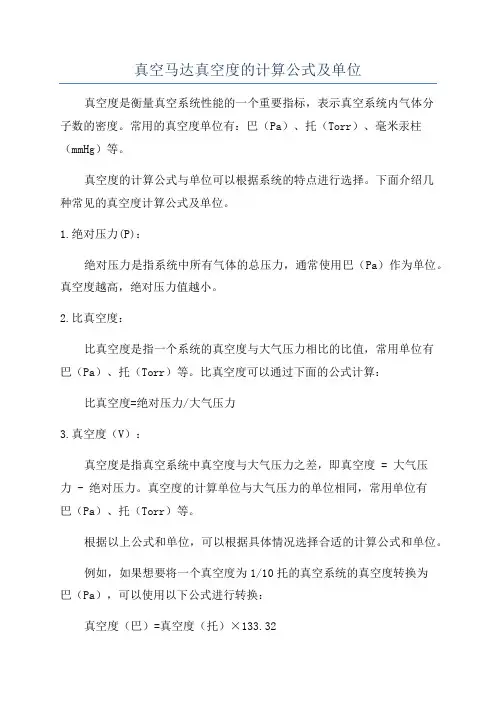

真空马达真空度的计算公式及单位
真空马达真空度的计算公式及单位真空度是衡量真空系统性能的一个重要指标，表示真空系统内气体分子数的密度。
常用的真空度单位有：巴（Pa）、托（Torr）、毫米汞柱（mmHg）等。
真空度的计算公式与单位可以根据系统的特点进行选择。
下面介绍几种常见的真空度计算公式及单位。
1.绝对压力(P)：绝对压力是指系统中所有气体的总压力，通常使用巴（Pa）作为单位。
真空度越高，绝对压力值越小。
2.比真空度：比真空度是指一个系统的真空度与大气压力相比的比值，常用单位有巴（Pa）、托（Torr）等。
比真空度可以通过下面的公式计算：比真空度=绝对压力/大气压力3.真空度（V）：真空度是指真空系统中真空度与大气压力之差，即真空度 = 大气压力 - 绝对压力。
真空度的计算单位与大气压力的单位相同，常用单位有巴（Pa）、托（Torr）等。
根据以上公式和单位，可以根据具体情况选择合适的计算公式和单位。
例如，如果想要将一个真空度为1/10托的真空系统的真空度转换为巴（Pa），可以使用以下公式进行转换：真空度（巴）=真空度（托）×133.32在使用真空度表征真空系统性能时1.不同的真空度计算方法和单位之间存在换算关系，需要根据实际情况进行转换。
2.真空度是一个相对概念，表示了一个系统相对于大气压力的减小程度。
绝对真空（真正没有任何气体分子存在）在技术上是无法实现的。
3.维持和提高真空度需要考虑多种因素，包括系统的漏气率、抽气速度、排气速度等，以及选择合适的真空泵和辅助设备。
总结起来，真空度的计算公式和单位是根据系统的特点和需求来选择的，常用的单位有巴（Pa）、托（Torr）、毫米汞柱（mmHg）等。
同时，需要注意真空度是一个相对概念，维持和提高真空度需要综合考虑多种因素。
希望以上回答对您有所帮助。
真空压力计算公式
真空压力计算公式真空压力的计算公式，这可是个有点复杂但又超级有趣的话题！咱先来说说啥是真空压力。
想象一下，有个密封的罐子，里面啥都没有，空空如也，这时候罐子里面的压力就叫真空压力啦。
那真空压力咋计算呢？这就得提到一个重要的概念——绝对压力和相对压力。
绝对压力呢，就是从绝对真空开始算的压力；相对压力呢，是相对于大气压的压力。
比如说，咱平常说的负压 50kPa，这其实就是相对压力。
真空压力的计算公式通常是：真空压力 = 绝对压力 - 大气压。
为了让您更明白，我给您举个例子。
比如说有个真空容器，测量出来的绝对压力是 20kPa，而咱知道大气压一般约是 101.3kPa，那这时候的真空压力就是 101.3 - 20 = 81.3kPa 。
我记得有一次，在实验室里，我们几个小伙伴正在研究一个真空设备。
当时大家都对真空压力的计算有点迷糊，结果操作的时候出了点小岔子。
设备运行得不太对劲，压力数值总是不对。
我们几个人那是抓耳挠腮，围着设备团团转。
后来还是老师来了，耐心地给我们讲解真空压力的计算原理，带着我们一步步重新测量、计算，这才把问题解决了。
那次经历让我深刻地认识到，真空压力的计算可不能马虎，一个小数字的错误都可能导致整个实验的失败。
再说说在实际应用中，真空压力的计算那可是相当重要的。
比如在真空镀膜工艺里，要是真空压力没算对，那镀出来的膜可能就不均匀、不牢固；在食品真空包装的时候，如果真空压力把握不好，食物的保鲜效果就会大打折扣。
总之，真空压力的计算公式虽然看起来有点复杂，但只要咱多琢磨琢磨，多结合实际情况练习练习，就一定能把它拿下！相信您在了解了这些之后，再遇到真空压力的计算问题，就能轻松应对啦！。
真空概念及真空计算公式
真空概念及真空计算公式真空概念及真空计算公式1、真空的定义真空系统指低于该地区大气压的稀簿气体状态2、真空度处于真空状态下的气体稀簿程度，通常用"真空度高'和"真空度低'来表示。
真空度高表示真空度"好'的意思，真空度低表示真空度"差'的意思。
3、真空度单位通常用托（Torr）为单位，近年国际上取用帕（Pa）作为单位。
1托＝1/760大气压＝1毫米汞柱4、托与帕的转换1托＝133.322帕或1帕＝7.510-3托5、平均自由程作无规章热运动的气体粒子，相继两次碰撞所飞越的平均距离，用符号"'表示。
6、流量单位时间流过任意截面的气体量，符号用"Q'表示，单位为帕升/秒（PaL/s）或托升/秒（TorrL/s）。
7、流导表示真空管道通过气体的力量。
单位为升/秒（L/s），在稳定状态下，管道流导等于管道流量除以管道两端压强差。
符号记作"U'。
U＝Q/（P2- P1）8、压力或压强气体分子作用于容器壁的单位面积上的力，用"P'表示。
9、标准大气压压强为每平方厘米101325达因的气压，符号：（Atm）。
10、极限真空真空容器经充分抽气后，稳定在某一真空度，此真空度称为极限真空。
通常真空容器须经12小时炼气，再经12小时抽真空，最终一个小时每隔10分钟测量一次，取其10次的平均值为极限真空值。
11、抽气速率在肯定的压强和温度下，单位时间内由泵进气口处抽走的气体称为抽气速率，简称抽速。
即Sp＝Q/（P－P0）12、热偶真空计利用热电偶的电势与加热元件的温度有关，元件的温度又与气体的热传导有关的原理来测量真空度的真空计13、电离真空计（又收热阴极电离计）由筒状收集极，栅网和位于栅网中心的灯丝构成，筒状收集极在栅网外面。
热阴极放射电子电离气体分子，离子被收集极收集，依据收集的离子流大小来测量气体压强的真空计。
真空概念及真空常用计算公式
真空概念及真空常用计算公式真空是指没有物质或无法确认有物质存在的空间。
在真空中，没有或几乎没有气体分子存在，使得这个空间成为空旷无物的状态。
真空的概念在科学和工程领域中具有重要意义，广泛应用于物理、化学、材料科学以及空间技术等领域。
真空的分类：1.绝对真空：不包含任何物质，所有气体分子均被排除在外。
绝对真空在实际中无法达到，因为即使是最高度抽空的室内，仍然难以完全排除空气分子。
2.理想气体真空：在气体密度很低的条件下，物质的分子数非常稀少，可以近似看作是理想气体的状态。
3.工程上的真空：在实际应用中，经常需要将环境中的气体抽除，以达到所需的低压状态。
而在抽气的过程中，通常会有少量的残留气体存在，这种状态被称为工程真空。
真空的常用计算公式：1.大气压力与真空度的换算：大气压力P和真空度V是一对等差数列关系，可以使用以下公式进行换算：P=P0×10^(-V/14.7)其中，P0为大气压力（标准大气压为14.7 psi），V为真空度。
2.真空度与分子数密度的换算：真空度V和分子数密度n之间的换算可以使用以下公式：V = ln(N0/n)其中，N0为正常状态下单位体积的分子数，n为实际空间中的分子数密度。
3.抽气速率与抽气时间的关系：抽气速率Q和抽气时间t之间的关系可以使用以下公式：Q=V/t其中，V为被抽空的空间体积，t为抽气所需的时间。
4.泵速和压力差之间的关系：泵速S和压力差ΔP之间的关系可以使用以下公式：S=C×ΔP其中，C为泵速系数，是一个与真空泵的类型和性能相关的常数。
5.真空效率的计算：真空效率η可以使用以下公式计算：η=(Ps-Pu)/(Ps-Pd)×100%其中，Ps为起始压力，Pu为抽空后的终压力，Pd为抽气过程中的泄漏压力。
这些公式是在真空科学和工程中常用于计算和设计的基本公式，可以帮助人们理解和掌握真空概念，并在实践中应用于真空系统的设计、操作和性能评估中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空概念及真空计算公式
1、真空的定义
真空系统指低于该地区大气压的稀簿气体状态
2、真空度
处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。
真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。
3、真空度单位
通常用托（Torr）为单位，近年国际上取用帕（Pa）作为单位。
1托＝1/760大气压＝1毫米汞柱
4、托与帕的转换
1托＝帕或1帕＝×10-3托
5、平均自由程
作无规则热运动的气体粒子，相继两次碰撞所飞越的平均距离，用符号“λ”表示。
6、流量
单位时间流过任意截面的气体量，符号用“Q”表示，单位为帕·升/秒（Pa·L/s）或托·升/秒（Torr·L/s）。
7、流导
表示真空管道通过气体的能力。
单位为升/秒（L/s），在稳定状态下，管道流导等于管道流量除以管道两端压强差。
符号记作“U”。
U＝Q/(P2- P1)
8、压力或压强
气体分子作用于容器壁的单位面积上的力，用“P”表示。
9、标准大气压
压强为每平方厘米101325达因的气压，符号：（Atm）。
10、极限真空
真空容器经充分抽气后，稳定在某一真空度，此真空度称为极限真空。
通常真空容器须经12小时炼气，再经12小时抽真空，最后一个小时每隔10分钟测量一次，取其10次的平均值为极限真空值。
11、抽气速率
在一定的压强和温度下，单位时间内由泵进气口处抽走的气体称为抽气速率，简称抽速。
即Sp＝Q/（P－P0）
12、热偶真空计
利用热电偶的电势与加热元件的温度有关，元件的温度又与气体的热传导有关的原理来测量真空度的真空计。
13、电离真空计（又收热阴极电离计）
由筒状收集极，栅网和位于栅网中心的灯丝构成，筒状收集极在栅网外面。
热阴极发射电子电离气体分子，离子被收集极收集，根据收集的离子流大小来测量气体压强的真空计。
14、复合真空计
由热偶真空计与热阴极电离真空计组成，测量范围从大气~10-5Pa。
15、冷阴极电离计
阳极筒的两端有一对阴极板，在外加磁场作用，阳极筒内形成潘宁放电产生离子，根据阴极板收集的离子流的大小来测定气体压强的真空计。
16、电阻真空计
利用加热元件的电阻与温度有关，元件的温度又与气体传导有关的原理，通过电桥电路来测量真空度的真空计。
17、麦克劳真空计（压缩式真空计）
将待测的气体用汞（或油）压缩到一极小体积，然后比较开管和闭管的液柱差，利用玻义尔定律直接算出气体压强的一种绝对真空计。
18、B－A规
这是一种阴极与收集极倒置的热阴极电离规。
收集极是一根细丝，放在栅网中心，灯丝放在栅网外面，因而减少软X射线影响，延伸测量下限，可测超高真空。
19、
泵的叶轮转子旋转而产生水环。
由于转子偏心旋转而使水环与叶片间容积发生周期性改变而进行抽气的机械真空泵。
20、往复
利用活塞的往复运动而进行抽气的机械。
21、油封机械
用油来保持密封的机械，可分为定片式、旋片式、滑阀式、余摆线式等。
22、罗茨
具有一对同步高速旋转的鞋底形转子的机械，此泵不可以单独抽气，前级需配油封、水环等可直排大气的。
23、涡轮分子
有一高速旋转的叶轮，当气体分子与高速旋转的涡轮叶片相碰撞时就被驱向出气口再由前级泵抽除。
24、油扩散
扩散泵喷口中喷出高速蒸汽流。
在分子流条件下，气体分子不断地向蒸流中扩散，并被蒸汽带向泵出口处逐级被压缩后再由前级泵排除25、低温
利用20K以下的低温表面凝聚吸附气体的。
26、冷阱（水冷挡板）
置于真空容器和泵之间，用于吸附气体或捕集油蒸汽的装置。
27、气镇阀
油封机械的压缩室上开一小孔，并装上调节阀，当打开阀并调节入气量，转子转到某一位置，空气就通过此孔掺入压缩室以降低压缩比，从而使大部分蒸汽不致凝结而和掺入的气体一起被排除泵外起此作
用的阀门称为气镇阀。
28、真空冷冻干燥
真空冷冻干燥，也称升华干燥。
其原理是将材料冷冻，使其含有的水份变成冰块，然后在真空下使冰升华而达到干燥目的。
29、真空蒸镀
在真空环境中，将材料加热并镀到基片上称为真空蒸镀，或叫真空镀膜。
30、真空干燥
利用真空环境下沸点低的特点来干燥物品的方法。
31、真空系统常用名称
(1)主泵：在真空系统中，用于获得所需要真空度来满足特定工艺要求的真空泵，如真空镀膜机中的油扩散泵就是主泵。
(2)前级泵：用于维持某一真空泵前级压强低于其临界前级压强的真空泵。
如罗茨泵前配置的旋片或滑阀泵就是前级泵。
(3)粗抽泵：从大气压下开始抽气，并将系统压力抽到另一真空泵开始工作的真空泵。
如真空镀膜机中的滑阀泵，就是粗油泵。
(4)维持泵：在真空系统中，气量很小时，不能有效地利用前级泵。
为此配置一种容量较小的辅助泵来维持主泵工作，此泵叫维持泵。
如扩散泵出口处配一台小型旋片泵，就是维持泵。
真空计算公式
1、玻义尔定律
体积V，压强P，P·V＝常数
一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2＝V2/V1
2、盖·吕萨克定律
当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：V1/V2＝T1/T2＝常数
当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。
3、查理定律
当气体的体积V保持不变，一定质量的气体，压强P与其绝对温度T 成正比，即：
P1/P2＝T1/T2
在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。
4、平均自由程：
λ＝(5×10-3)/P (cm)
5、抽速：
S＝dv/dt (升/秒)或S＝Q/P
Q＝流量(托·升/秒) P＝压强(托)V＝体积(升) t＝时间(秒) 6、通导：
C＝Q/(P2-P1) (升/秒)
7、真空抽气时间：
对于从大气压到1托抽气时间计算式：
t＝8V/S (经验公式)
V为体积，S为抽气速率，通常t在5~10分钟内选择。
8、维持泵选择：
S维＝S前/10
9、扩散泵抽速估算：
S＝3D2 (D＝直径cm）
10、罗茨泵的前级抽速：
S＝~S罗(l/s)
11、漏率：
Q漏＝V(P2-P1)/(t2-t1)
Q漏－系统漏率(mmHg·l/s)
V－系统容积(l)
P1－真空泵停止时系统中压强(mmHg)
P2－真空室经过时间t后达到的压强(mmHg) t－压强从P1升到P2经过的时间(s)
12、粗抽泵的抽速选择：
S＝Q1/P预(l/s)
S=·lg(Pa/P预)/t
S－机械泵有效抽速
Q1－真空系统漏气率(托·升/秒)
P预－需要达到的预真空度(托)
V－真空系统容积(升)
t－达到P预时所需要的时间
Pa－大气压值(托）
13、前级泵抽速选择：
排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等，它们工作时需要前级泵来维持其前级压力低于临界值，选用的前级泵必须能将主泵的最大气体量排走，根据管路中，各截面流量恒等的原则有：
PnSg≥PgS 或
Sg≥Pgs/Pn
Sg－前级泵的有效抽速(l/s)
Pn－主泵临界前级压强(最大排气压强)(l/s)
Pg－真空室最高工作压强(托)
S－主泵工作时在Pg时的有效抽速。
(l/s)
14、扩散泵抽速计算公式：
S＝Q/P＝(K·n)/(P·t)(升/秒)
式中：S－被试泵的抽气速率(l/s)
n－滴管内油柱上升格数(格)
t－油柱上升n格所需要的时间(秒)
P－在泵口附近测得的压强(托)
K－滴管系数(托·升/秒)
K＝V0·(L/n)·(Υ0/Υm)+Pa△Vt
其中V0－滴管和真空胶管的原始容积(升)
L－滴管刻度部分的长度(mm)
n－滴管刻度部分的格数(格)
Υ0－油的比重(克/厘米3)
Υm－汞的比重(克/厘米3)
Pa－当地大气压强(托)
△Vt－滴管的刻度上的一格的对应的容积(升/格)
15、旋片的几何抽速计算公式：
S＝πZnL Kv(D2-d2)/(24×104) (l/s)
式中：Z为旋片数，n为转速(转/分)，L为泵腔长度，D为泵腔直径，d为转子直径(cm)，Kv为容积利用系数(一般取95％)。
16、O型橡胶槽深B＝
D为橡胶直径，槽宽C＝17、方形橡胶槽深B＝
A为方形橡胶边长，槽宽C＝?
?。
