10kV交联聚乙烯绝缘电力电缆
交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯（Cross-linked Polyethylene，简称XLPE）绝缘电力电
缆是一种常用的高压输电电缆，具有优良的绝缘性能和电流传输能力。
本
文将对交联聚乙烯绝缘电力电缆的相关参数进行详细介绍。
1.电压等级：
-6kV、10kV、15kV：用于中压输电和配电系统；
-20kV、35kV：用于高压输电和配电系统。
2.线芯结构：
交联聚乙烯绝缘电力电缆的线芯结构主要包括导体、绝缘层和护套层。
导体是电力传输的核心部分，常用的导体材料包括铜和铝。
绝缘层采用交
联聚乙烯材料，具有良好的绝缘性能。
护套层可根据具体使用环境需要选
择不同的材料，如聚氯乙烯（PVC）、低烟无卤材料等。
3.额定电流：
4.短路电流容量：
短路电流容量是指电缆在发生短路时能够承受的最大电流。
交联聚乙
烯绝缘电力电缆的短路电流容量与导体截面积、材料特性、敷设方式、冷
却条件等因素有关。
在设计和选择电缆时，需要确保短路电流容量大于实
际应力电流。
5.耐热性能：
6.耐电压能力：
7.弯曲半径：
8.环境适应性：
总之，交联聚乙烯绝缘电力电缆是一种重要的高压输电和配电装置，具有多种参数和性能指标。
在实际应用中，需要根据具体的使用条件和需求来选择和设计合适的电缆，以确保其安全可靠地传输电力。

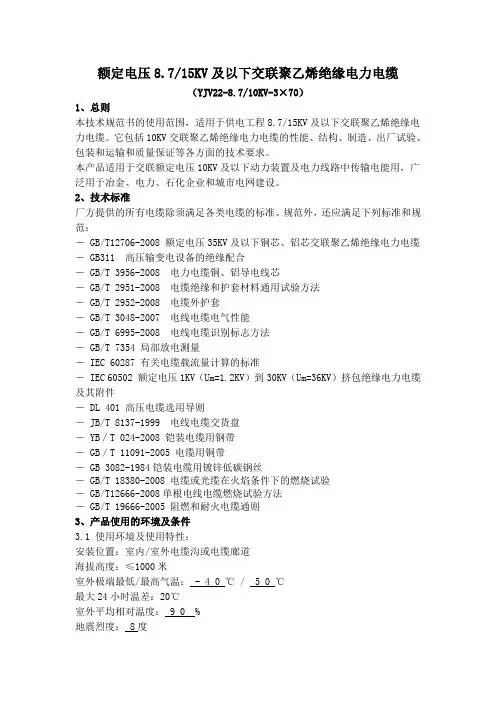

10KV-YJV22-3×70技术参数表
额定电压8.7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV-3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。
它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。
本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。
2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：－ GB/T12706-2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956-2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048-2007 电线电缆电气性能－ GB/T 6995-2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137-1999 电线电缆交货盘－ YB∕T 024-2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082-1984铠装电缆用镀锌低碳钢丝－ GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666-2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温： - 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制。
10-110kV高压电缆载流量、电缆重量及电缆外径
目录10~35kV单芯电缆载流量 (2)10kV三芯电缆载流量 (3)10kV电缆外径 (3)35kV电缆外径 (4)110kV电缆载流量 (6)110kV电缆外径 (7)交联聚乙烯绝缘电力电缆导体最高额定温度：正常运行90℃短路（最长持续时间5秒）：250℃电缆敷设时温度低于0℃时，预先加温敷设电缆时其最小弯曲半径应不小于电缆外径的10倍，铠装电缆最小弯曲半径应不小于电缆的12倍，五芯电缆最小弯曲半径应不小于电缆外径的15倍。
执行标准：额定电压35KV及以下交联聚乙烯绝缘电力电缆执行标准GB12706.3-91（等效采用IEC502-1983）10~35kV单芯电缆载流量3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)型号YJV YJLV YJY YJLV排列方式三角形（相互接触）扁平形（相邻间距等于电缆外径）标称截面mm2敷设方式敷设方式在空气中直埋土壤中在空气中直埋土壤中Cu Al Cu Al Cu Al Cu Al25 140 110 150 115 165 130 160 12035 170 135 180 135 205 155 190 14550 205 160 215 160 245 190 225 17570 260 200 265 200 305 235 275 21595 315 245 315 240 370 290 330 255120 360 280 360 270 430 335 375 290 150 410 320 405 305 490 380 425 330 185 470 365 455 345 560 435 480 370 240 555 435 530 400 335 515 555 435 300 640 500 595 455 765 595 630 490 400 745 585 680 520 890 895 725 565 500 855 680 765 595 1030 810 825 650 630 980 790 860 680 1190 950 940 745 800 1100 910 950 765 1370 1100 1050 850 1000 1230 1030 1040 850 1540 1260 1170 950 1200 1320 1120 1100 910 1670 1380 1250 1040 18/20-26/35KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量（A）型号YJV YJLV YJY YJLV排列方式三角形（相互接触）扁平形（相邻间距等于电缆外径）标称截面mm2敷设方式敷设方式在空气中直埋土壤中在空气中直埋土壤中Cu Al Cu Al Cu Al Cu Al50 220 170 215 165 245 190 225 175 70 270 210 265 200 305 235 275 215 95 330 255 315 240 370 285 330 255 120 375 290 360 270 425 330 375 290 150 425 330 400 305 485 375 420 325 185 485 380 455 345 555 430 475 370 240 560 435 525 400 650 505 555 430 300 650 510 595 455 745 580 630 490 400 760 595 680 525 870 680 720 565 500 875 690 775 600 1000 790 825 645 630 1000 800 875 685 1160 920 940 740 800 1130 920 970 770 1330 1060 1060 845 1000 1250 1040 1060 860 1490 1210 1170 950 1200 1350 1130 1120 920 1620 1340 1280 103010kV三芯电缆载流量10kV电缆外径单芯交联聚乙烯绝缘电力电缆8.7/10 8.7/15KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV42YJV43YJLV42YJLV4325 6.0 4.5 22 665 506 28 1496 1337 33 2788 2629 35 7.1 4.5 23 794 566 29 1722 1444 34 3050 2772 50 8.4 4.5 24 931 634 30 1858 1560 35 3261 2964 70 10.0 4.5 26 1175 743 32 2176 1744 37 3649 3217 95 11.7 4.5 27 1490 872 34 2804 2186 39 4115 3496 120 13.1 4.5 30 1857 1051 37 3259 2353 41 4673 3867 150 14.6 4.5 31 2152 1176 38 3641 2665 43 5104 4127 185 16.2 4.5 33 2496 1325 40 4044 2873 45 5588 4417 240 18.4 4.5 35 3077 1550 42 4742 3214 47 6375 4848 300 20.6 4.5 38 3817 1834 47 6017 4034 49 7320 5337400 23.8 4.5 41 4669 2187 50 7079 4597 53 8492 6010 500 26.6 4.5 45 5615 2529 54 8329 5243 58 10362 7277 630 30.0 4.5 49 6898 3006 57 9849 5958 62 12053 8160 800 34.0 4.5 54 8518 3838 63 11671 6991 67 14050 9369 1000 38.2 4.5 61 10849 4656 67 14230 8038 72 16815 10622 1200 42.0 4.5 65 13321 5282 74 17063 9311 78 19883 12131 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆8.7/10 8.7/15KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4325 6.0 4.5 46 2380 1901 50 3406 2929 52 4745 4262 55 6203 5719 35 7.1 4.5 49 2818 2132 53 3896 3210 54 5381 4589 59 6824 6132 50 8.4 4.5 52 3299 2405 56 4441 3547 59 5935 5030 61 8195 7291 70 10.0 4.5 56 4117 2881 59 5432 4042 62 6942 5631 65 8713 7401 95 11.7 4.5 59 5155 3294 64 6557 4697 66 8230 6352 69 10085 8208 120 13.1 4.5 64 6317 3892 69 7896 5471 71 9715 7268 74 11720 9273 150 14.6 4.5 68 7303 4366 73 8971 6033 76 11692 8728 78 12915 9951 185 16.2 4.5 72 8405 4880 76 10179 6654 80 13234 9677 82 14487 10931 240 18.4 4.5 77 10323 5728 82 12272 7676 85 15496 10859 87 16828 12231 300 20.6 4.5 82 12658 6691 88 15673 9706 90 18234 12213 92 19689 13668 400 23.8 4.5 88 15170 7944 95 19371 12145 96 21660 14434 97 23225 15999 500 26.6 4.5 94 17916 8883 103 23325 14292 101 25428 16395 103 27441 18408 35kV电缆外径单芯交联聚乙烯绝缘电力电缆26/35KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 38 1635 1356 46 3831 3501 50 5157 4887 70 10.0 10.5 40 1948 1516 48 4251 3819 51 5609 5177 95 11.7 10.5 41 2294 1676 50 4706 4088 53 6113 5495 120 13.1 10.5 43 2655 1849 51 5056 4350 55 6614 5808 150 14.6 10.5 44 2975 1999 54 5594 4617 56 7097 6121 185 16.2 10.5 46 3362 2191 56 6046 4874 58 7597 6426 240 18.4 10.5 49 4006 2479 58 6848 5320 61 8472 6945 300 20.6 10.5 51 4852 2868 60 7841 5858 63 9532 7549 400 23.8 10.5 55 4700 3218 63 8886 6404 67 10680 8198 500 26.6 10.5 60 6857 3771 69 10349 7262 72 12289 9201 630 30.0 10.5 62 8214 4323 71 11845 7954 74 13258 9366800 34.0 10.5 68 9710 5030 77 14546 9866 79 15658 11008 1000 38.2 10.5 71 12059 5866 82 17210 11017 84 18523 12331 1200 42.0 10.5 77 14635 6883 88 20250 12499 90 21668 13916 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆26/35KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV22YJV23YJLY22YJLY23YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 84 5555 4651 91 8766 7863 95 11549 10691 98 14878 13974 70 10.0 10.5 87 6367 5103 95 9795 8530 98 12749 11485 102 16173 14908 95 11.7 10.5 91 7343 5626 99 10948 9232 102 13979 12263 106 17122 15406 120 13.1 10.5 94 8236 6068 102 12084 9916 105 15335 13167 110 18786 16618 150 14.6 10.5 98 9323 6613 106 13271 10561 109 16702 13992 113 20434 17724 185 16.2 10.5 101 10246 6904 110 14387 11045 113 17934 14592 117 21818 18476 240 18.4 10.5 106 12431 8090 115 16770 12428 118 20473 16131 123 25546 21204 300 20.6 10.5 111 14009 8589 120 18604 13184 123 22454 17034 128 27685 22265 400 23.8 10.5 118 17169 9943 127 22107 14882 130 26195 18969 136 32036 24810 500 26.6 10.5 120 20388 11355 134 25642 16609 137 29918 20885 143 37194 28161 注：电缆近似重量为聚氯乙烯护套电缆重量。
人民电器 10kV交联聚乙烯绝缘架空电缆 产品说明书
架空绝缘电缆10kV交联聚乙烯绝缘架空电缆 电缆的电气和机械性能表1：10kV交联聚乙烯绝缘架空电缆的电气和机械性能标称截面mm20℃时导体直流电阻 不大于Ω/km软铜芯铜芯铝芯电缆拉断力 不小于铜芯铝芯钢承载绞线拉断力不小于N 10162535507095120150185240300----0.7270.5240.3870.2680.1930.1530.1280.10210.07770.06191.8301.1500.7490.5400.3990.2760.1990.158--------3.0801.9101.2000.8680.6410.4430.3200.2530.2060.1640.1250.100----8465117311650223461317593991149505618467982399788----37625177701110354137271733921033267323467943349----30000420005655081150110150----------使用特性1、额定电压: 10kV2、电缆的敷设温度： ≥0℃3、电缆导体的长期允许工作温度：≤90℃4、电缆导体短路时(最长持续时间不超过5S)的最高工作温度：250℃5、电缆的允许弯曲半径单芯电缆：电缆外径(D)小于25mm，应不小于4D电缆外径(D)为25mm及以上，应不小于6D自承重电缆(成束电缆)：15(D+d)±5%，mmD--------------------电缆的实际外径d---------------------电缆导体的实际外径电缆的结构尺寸及重量(表2，3，4)表2：单芯电缆的结构尺寸及重量142电力电缆143架空绝缘电缆10kV 交联聚乙烯绝缘架空电缆标称截面mm 导体参考外径mm 电缆计算重量kg/km 导体屏蔽厚度mm 绝缘标称厚度mm 电缆近似外径mm JKYJ JKRYJ KLYJ 101625355070951201501852403004.05.06.07.08.19.911.512.914.316.018.420.60.60.60.60.60.60.60.70.70.70.70.70.73.43.43.43.43.43.43.43.43.43.43.43.412.013.014.015.016.117.919.721.122.524.226.628.81962743534525767851045128315511902244632861211531782372843644615476437659531223表3：三芯电缆的结构尺寸及重量标称截面mm 导体参考外径mm 电缆计算重量kg/km 导体屏蔽厚度mm 绝缘标称厚度mm JKYJ JKRYJ JKLYJ 25355070951201501852403006.07.08.19.911.512.914.316.018.420.60.60.60.60.60.70.70.70.70.70.73.43.43.43.43.43.43.43.43.43.41.01.01.01.01.01.01.01.01.01.0电缆近似外径mm 绝缘屏蔽厚度mm 34.236.338.742.646.449.452.556.161.366.0108113841764240132013930475158267492100655457268701115141216751970234329193746表4：3+K 电缆的结构尺寸重量标称截面mm 电缆计算重量kg/km JKLYJ YKRYJV 导体参考外径mm 导体屏蔽厚度mm 绝缘标称厚度mm 电缆外形尺寸mm 绕扎线尺寸mm 护套厚度mm 绝缘屏蔽厚度mm 25355070956.07.08.79.911.50.80.80.80.80.84.54.54.54.54.50.80.80.80.80.81.71.71.81.81.93.0×6.03.0×6.03.0×6.03.0×6.03.0×6.052×5055×5159×5464×5769×6320492833342443185426--2174253230313638架空绝缘电缆10kV交联聚乙烯绝缘架空电缆120 150 185 24012.914.316.018.40.80.80.80.84.54.54.54.50.80.80.80.81.92.02.02.13.0×6.03.0×6.03.0×6.03.0×6.073×6477×6782×7089×76623571718230100843980438847485511标称截面mm电缆计算重量kg/kmJKLYJYKRYJV导体参考外径mm导体屏蔽厚度mm绝缘标称厚度mm电缆外形尺寸mm绕扎线尺寸mm护套厚度mm绝缘屏蔽厚度mm注：25-95mm2的电缆，钢承载线的截面与导电线芯的截面相同：95mm2以上电缆钢承载线的载面均为95mm2 。

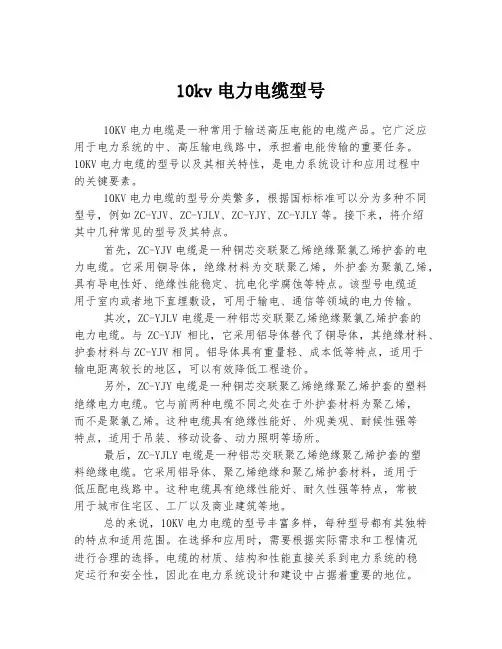

10kv电力电缆型号
10kv电力电缆型号10KV电力电缆是一种常用于输送高压电能的电缆产品。
它广泛应用于电力系统的中、高压输电线路中，承担着电能传输的重要任务。
10KV电力电缆的型号以及其相关特性，是电力系统设计和应用过程中的关键要素。
10KV电力电缆的型号分类繁多，根据国标标准可以分为多种不同型号，例如ZC-YJV、ZC-YJLV、ZC-YJY、ZC-YJLY等。
接下来，将介绍其中几种常见的型号及其特点。
首先，ZC-YJV电缆是一种铜芯交联聚乙烯绝缘聚氯乙烯护套的电力电缆。
它采用铜导体，绝缘材料为交联聚乙烯，外护套为聚氯乙烯，具有导电性好、绝缘性能稳定、抗电化学腐蚀等特点。
该型号电缆适用于室内或者地下直埋敷设，可用于输电、通信等领域的电力传输。
其次，ZC-YJLV电缆是一种铝芯交联聚乙烯绝缘聚氯乙烯护套的电力电缆。
与ZC-YJV相比，它采用铝导体替代了铜导体，其绝缘材料、护套材料与ZC-YJV相同。
铝导体具有重量轻、成本低等特点，适用于输电距离较长的地区，可以有效降低工程造价。
另外，ZC-YJY电缆是一种铜芯交联聚乙烯绝缘聚乙烯护套的塑料绝缘电力电缆。
它与前两种电缆不同之处在于外护套材料为聚乙烯，而不是聚氯乙烯。
这种电缆具有绝缘性能好、外观美观、耐候性强等特点，适用于吊装、移动设备、动力照明等场所。
最后，ZC-YJLY电缆是一种铝芯交联聚乙烯绝缘聚乙烯护套的塑料绝缘电缆。
它采用铝导体、聚乙烯绝缘和聚乙烯护套材料，适用于低压配电线路中。
这种电缆具有绝缘性能好、耐久性强等特点，常被用于城市住宅区、工厂以及商业建筑等地。
总的来说，10KV电力电缆的型号丰富多样，每种型号都有其独特的特点和适用范围。
在选择和应用时，需要根据实际需求和工程情况进行合理的选择。
电缆的材质、结构和性能直接关系到电力系统的稳定运行和安全性，因此在电力系统设计和建设中占据着重要的地位。
随着电力技术的不断进步，10KV电力电缆的发展和优化也将得到更多关注和研究，以满足越来越复杂的电力传输需求。
YJV22-10kV 电缆技术规范书
阻燃耐火电缆通则
GB/T 18380.33-2008
电缆在火焰条件下的燃烧试验
第33部分 成束电线或电缆的垂直燃烧试验方法A类
表1 额定电压8.7/10kV交联聚乙烯绝缘电力电缆(YJV22)的主要电性能
序号
项 目
单 位
技术指标
1
电压试验
30.5kV，5min 不击穿
2
抗开裂试验
-
不开裂
2.3
高温压力试验
%
≤50
2.4
低温试验
卷绕试验
-
不开裂
拉伸试验
%
≥20
冲击试验
-
不开裂
2.5
失重试验
mg/cm2
≤1.5
2.6
护套的不延燃试验
-
通过
3. 电缆设计使用寿命不小于30年。
*****电缆有限公司
≤175
冷却后永久伸长率
%
≤15
1.3
吸水试验(重量法)
mg/cm2
≤1
1.4
收缩试验
%
≤4
2
护套物理机械性能
2.1
抗张强度和断裂伸长率
老化前 抗张强度
N/mm2
≥12.5
断裂伸长率
%
≥150
老化后 抗张强度
N/mm2
≥12.5
抗张强度变化率
%
≤±25
断裂伸长率
%
≥150
断裂伸长率变化率
%
≤±25
2.2
电缆技术规范书
一、名称：额定电压8.7/10kV交联聚乙烯绝缘聚氯乙烯护套电力电缆
产品型号：YJV22-8.7/10kV 3X150
10kV交联聚乙烯绝缘电力电缆选型原则
10kV交联聚⼄烯绝缘电⼒电缆选型原则10kV交联聚⼄烯绝缘电⼒电缆选型原则⼀、总则1．1本原则适⽤于交流50Hz、额定电压10kV三相交流系统的交联聚⼄烯绝缘电⼒电缆。
本标准主要规定了电缆的使⽤条件、绝缘⽔平、结构型式、导体截⾯的选择原则。
1.2本原则提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范的条⽂，⽣产⼚家应提供符合本原则，国际、国家标准的优质产品。
1.3本原则所使⽤的标准如遇与⽣产⼚家所执⾏的标准不⼀致时，应按较⾼标准执⾏。
⼆、应遵循的主要标准GB2952-1989 电缆外户层GB/T3956-1997 电缆的导体GB12706-1991 额定电压35kV及以下铜芯铝芯塑料绝缘电⼒电缆JB7829－1995 额定电压26/35kV及以下电⼒电缆户内型户外型热收缩终端JB/T8503.1－1996额定电压26/35kV及以下塑料绝缘电⼒电缆户内型、户外型预制件装配式终端三、⼀般使⽤条件1.1 运⾏条件系统额定电压： 10kV系统最⾼电压： 12kV电缆设备最⾼电压： 17.5kV系统接地⽅式：中性点电阻接地系统、中性点不直接接地系统。
雷电冲击耐受电压： 95kV系统频率：50HZ1.2 环境条件海拔⾼度：≤1000m环境温度：-20--+45℃1.3 敷设条件电缆敷设有直埋、穿管、沟道、桥架等⽅式，敷设时最低环境温度在-15℃。
1.4 使⽤特性电缆导体的最⾼额定⼯作温度为90℃。
短路时（最长持续时间不超过5S）电缆铜导体的最⾼温度不超过250℃。
1.5 耐地震能⼒：采⽤正弦、共振、拍波试验法，激振5次，每次5波，间隔2s，安全系数1.67。
四、主要技术要求4.1 导体铜导体表⾯应光洁、⽆油污、屏蔽⽆损伤及绝缘⽆⽑刺、钝边，⽆凸起或断裂的单线。
导体应为圆形并绞合紧压系数不⼩于0.9。
铜导体材料为⽆氧圆铜杆。
4.2 绝缘4.2.1 绝缘材料为10kV交联聚⼄烯（XLPE）绝缘料。
10 kV交联电力电缆试验方法
10 kV交联电力电缆试验方法10 kV交联电力电缆试验方法1.1 直流耐压试验对发现电缆绝缘缺陷的有效性直流耐压试验的目的在于检验电缆的耐压强度。
它对发现绝缘介质中的气泡、机械损伤等局部缺陷比较有利。
因为在直流电压下，绝缘介质中的电位将按电阻分布，所以当介质有缺陷时，电压主要被与缺陷部分串联的未损坏介质的电阻承受，较有利于发现介质缺陷。
电缆绝缘在直流电压下的击穿强度约为交流电压下的两倍，所以可以施加更高的直流电压对绝缘介质进行耐压强度的考验。
很多情况下，我们用兆欧表检测电缆绝缘良好，而在直流耐压试验中发生绝缘击穿，可见直流耐压是检测高压电缆绝缘缺陷的有效手段。
1.2 直流耐压试验对交联聚乙烯绝缘电缆的局限性直流耐压试验对发现多数电缆绝缘缺陷十分有效，但对交联聚乙烯绝缘电缆则未必，甚至可能产生副作用。
(1)交联聚乙烯绝缘在交流电压下的电场分布不同于施加直流电压时的电场分布。
交联聚乙烯绝缘材料是聚乙烯塑料经交联工艺而生成的，属整体型绝缘材料，其介电常数为2.1～2.3，且一般不受温度变化的影响。
在交流电压下，交联聚乙烯绝缘层内的电场分布是由介电常数决定的，即电场强度是按照介电常数的反比例分配的，这种分布比较稳定。
在直流电压下，绝缘层中的电场强度是按照绝缘电阻率的正比例分配的，且绝缘电阻率分布是不均匀的(在交联聚乙烯塑料生产过程中，因工艺原因不可避免地在主料中有杂质存在，如甲烷聚乙醇，它们具有相对较小的绝缘电阻率，且沿绝缘层径向分布是不均匀的)，所以交联聚乙烯绝缘层中的电场分布不同于理想绝缘结构而与材料的不均匀性有关。
绝缘层的绝缘电阻率ρ受温度和场强影响较大，可用式（1）描述：ρ = （ρ0•e-αθ）/（E•γ）式中：ρ0 ――绝缘层在0℃时的绝缘电阻率；α ――温度系数，取0.15/℃；θ ――温度E ――工作或实验电场强度；γ ――系数，取2.1～2.4。
由于在绝缘层中，交、直流电压下电场分布的不同，导致了击穿特征的不一致。
