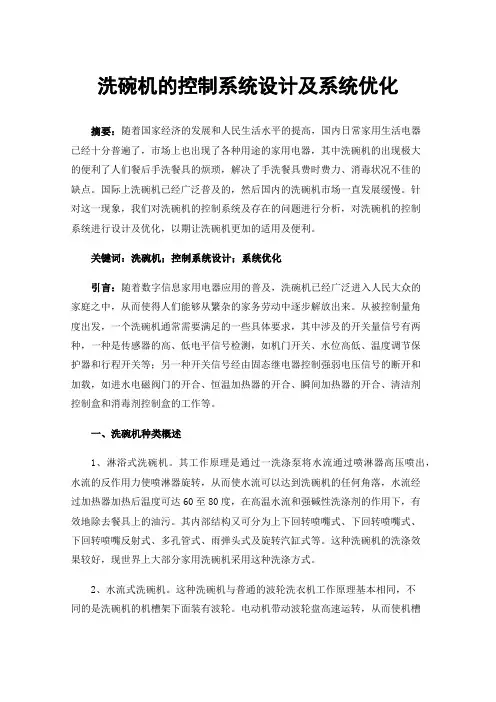

洗碗机的控制系统设计及系统优化摘要：随着国家经济的发展和人民生活水平的提高，国内日常家用生活电器已经十分普遍了，市场上也出现了各种用途的家用电器，其中洗碗机的出现极大的便利了人们餐后手洗餐具的烦琐，解决了手洗餐具费时费力、消毒状况不佳的缺点。
国际上洗碗机已经广泛普及的，然后国内的洗碗机市场一直发展缓慢。
针对这一现象，我们对洗碗机的控制系统及存在的问题进行分析，对洗碗机的控制系统进行设计及优化，以期让洗碗机更加的适用及便利。
关键词：洗碗机；控制系统设计；系统优化引言：随着数字信息家用电器应用的普及，洗碗机已经广泛进入人民大众的家庭之中，从而使得人们能够从繁杂的家务劳动中逐步解放出来。
从被控制量角度出发，一个洗碗机通常需要满足的一些具体要求，其中涉及的开关量信号有两种，一种是传感器的高、低电平信号检测，如机门开关、水位高低、温度调节保护器和行程开关等；另一种开关信号经由固态继电器控制强弱电压信号的断开和加载，如进水电磁阀门的开合、恒温加热器的开合、瞬间加热器的开合、清洁剂控制盒和消毒剂控制盒的工作等。
一、洗碗机种类概述1、淋浴式洗碗机。
其工作原理是通过一洗涤泵将水流通过喷淋器高压喷出，水流的反作用力使喷淋器旋转，从而使水流可以达到洗碗机的任何角落，水流经过加热器加热后温度可达60至80度，在高温水流和强碱性洗涤剂的作用下，有效地除去餐具上的油污。
其内部结构又可分为上下回转喷嘴式、下回转喷嘴式、下回转喷嘴反射式、多孔管式、雨弹头式及旋转汽缸式等。
这种洗碗机的洗涤效果较好，现世界上大部分家用洗碗机采用这种洗涤方式。
2、水流式洗碗机。
这种洗碗机与普通的波轮洗衣机工作原理基本相同，不同的是洗碗机的机槽架下面装有波轮。
电动机带动波轮盘高速运转，从而使机槽内的洗涤水旋转滚溅，以充分达到洗涤洗净的目的。
这种洗碗机用水量大，且洗涤度不高。
二、洗碗机控制要求1、按键按一下，显示按顺序变化一次；若按住保持，显示每秒钟变化一次。
基于PLC的自动洗碗机系统设计的设计任务书
基于PLC的自动洗碗机系统设计的设计任务书
基于PLC的自动洗碗机系统设计的设计思路
查阅资料了解当前的自动洗碗机系统特点和当前状况，即当前自动洗碗机控制系统的优点和缺点，了解现代生活对自动洗碗机的要求，调查现在的洗碗机控制系统存在哪些缺点不能满足现在生活现代化的需求，根据这些缺陷有针对性的对电路和程序进行改在性的设计。
目前比较成熟的控制系统有PLC、微型计算机、单片机等，根据工业的需求选择PLC对自动洗碗机系统设计，既符合现代生活需求的舒适性，又能提高现代生活需要的自动化程度。
基于以上思路对论文进行准备工作。
1、查阅相关资料和手册深入了解自动洗碗机的工作原理、各部分的功能和工业需求。
2、了解当前的自动洗碗机控制系统的状况和现代生活对其是否有更高的要求。
3、目前在市场上应用较为成熟的自动洗碗控制系统，通过比较和前人的研究选择PLC作为工具对自动洗碗机的控制。
4、学习PLC的工作要求，和对生产生活控制的突出优点。
5、深入学习PLC的编程，通过软件编程实现对自动洗碗机的控制
6、查找PLC需要的硬件要求
7、对设计进行软硬件组合、模拟其实现的功能
8、对设计总结，将全过程形成书面文字、完成论文设计。
基于PLC的自动洗碗机系统控制
X13
定时器说明：
器件号
设定值
作用
T1
4s
给水加压的时间
T2
2s
添加洗涤剂的时间
T3
10s
洗涤时间
T4
5s
第一次排污时间
T5
10s
清水冲洗时间
T6
3s
烘干碗碟的时间
3.
4.
（1）按下X0启动按钮，系统上电；
（2）如果按下X1手动按钮，则接通Y0，此时为安装调试状态；如果按下X2自动按钮，则进入自动洗碗状态。
（1）介绍了PLC的基本结构（图2-1）和工作原理、特点、发展趋势；
（2）介绍了关于自动洗碗机设计的基本内容，包括自动洗碗机的简介，自动洗碗机的基本结构图（图3-1），工作原理及设计的控制要求、功能；
（3）分析设计自动洗碗机控制系统的硬件选择；
（4）具体分析设计自动洗碗机控制的软件系统设计；
（5）毕业设计总结、参考文献以及致谢。
（3）力求简单、经济、使用与维修方便：就是指在满足控制要求的前提下，一方面要注意不断地扩大工程的效益，另一方面也要注意不断地降低工程的陈本。不宜盲目追求自动化和高指标。
（4）适应发展的需要：由于技术的不断发展，控制系统的要求将会不断提高，设计时要适当考虑到今后控制系统发展和完善的需要。这就要求在选择PLC，输入/输出模块,I/O点数和内存容量时，要适当留有裕量，以满足今后生产的发展和工业的改进。
（3）存储器：存放系统软件的存储器称为系统程序存储器，存放应用软件的存储器称为用户程序存储器。
（4）I/O接口电路：输入接口电路由光耦合电路和微机的输入接口电路，作用是PLC与现场控制的接口界面的输入通道；输出接口电路由输出数据寄存器，选通电路和中断请求电路集成，作用PLC通过现场输出接口电路向现场的执行部件输出相应的控制信号。
自动洗碗机的控制系统设计分析与研究
自动洗碗机的控制系统设计分析与研究结合洗碗机的功能需求需要对控制系统设计方法进行深入研究。
本文先阐述了自动洗碗机控制系统的设计思路，并从水温检测、水位检测以及液晶显示三方面分析了自动洗碗机控制系统的电路设计内容，同时分析了控制系统的软件设计方法，为提高自动洗碗机控制系统运行的稳定性提供参考。
标签：自动洗碗机；控制系统；系统设计前言随着经济及科学技术的发展，洗碗机作为一种自动化设备逐渐被应用于各个家庭中，极大的减轻了人们的家务负担。
在洗碗机的自动控制系统中主要分为硬件电路设计以及软件设计，为了确保自动洗碗机控制系统能够满足人们不同洗涤温度、洗涤时间及消毒等各种需求，需要提升自动控制系统运行的稳定性。
一、自动洗碗机控制系统的设计思路自动洗碗机控制系统主要包含水位、水温检测电路，门控、键盘电路、警报器及液晶显示电路。
控制系统中水位检测电路的主要功能是检测水位的高度，进而控制进水及排水阀。
水温检测电路能够根据用户的设定要求控制电阻丝，进而使水温达到用户要求。
门控电路主要检测洗碗机门的关闭状态。
键盘电路主要供用户设置洗涤条件。
液晶显示及报警器主要是显示洗碗机的工作状态并且在系统运行故障时能够控制报警器提醒用户排查故障。
应用强电驱动电路控制进水、排水电磁阀、加热电阻丝以及消毒器。
二、自动洗碗机控制系统的电路设计（一）水温检测在控制系统中的水文检测电路可以应用单总线器件，此类器件可以将地址线、控制线等合为信号线，具有成本低、操作简便、较强抗干扰性能的优点[1]。
在应用单片水文检测电路时需要选择外部供电的方式，最终实现测量水温的目标，并提高水温检测的精准度。
为了使控制中心读取到水温测量的结果，需要首先初始化水温检测电路及存储器操作命令，当水温检测电路上电后，向中心控制系统发送应答脉冲，进而显示工作状态已调整完毕。
此时中心控制系统采用拉低总线电平的方式将脉冲复位，最终将总线释放进入信号接收状态。
因此在应用水温检测电路时，可以在系统中写入固定代码便可以向系统输入操作命令，进而实现对系统水温的控制，如果需要改变设定的水温，则可以向控制中心发送温度转换的命令实现温度转换。

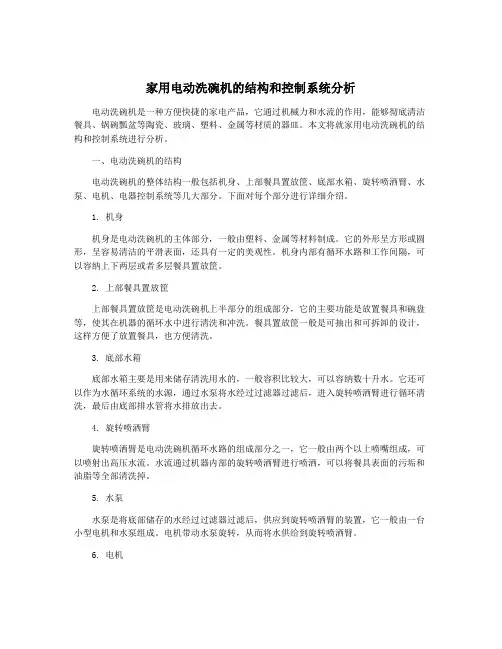

家用电动洗碗机的结构和控制系统分析
家用电动洗碗机的结构和控制系统分析电动洗碗机是一种方便快捷的家电产品，它通过机械力和水流的作用，能够彻底清洁餐具、锅碗瓢盆等陶瓷、玻璃、塑料、金属等材质的器皿。
本文将就家用电动洗碗机的结构和控制系统进行分析。
一、电动洗碗机的结构电动洗碗机的整体结构一般包括机身、上部餐具置放筐、底部水箱、旋转喷洒臂、水泵、电机、电器控制系统等几大部分。
下面对每个部分进行详细介绍。
1. 机身机身是电动洗碗机的主体部分，一般由塑料、金属等材料制成。
它的外形呈方形或圆形，呈容易清洁的平滑表面，还具有一定的美观性。
机身内部有循环水路和工作间隔，可以容纳上下两层或者多层餐具置放筐。
2. 上部餐具置放筐上部餐具置放筐是电动洗碗机上半部分的组成部分，它的主要功能是放置餐具和碗盘等，使其在机器的循环水中进行清洗和冲洗。
餐具置放筐一般是可抽出和可拆卸的设计，这样方便了放置餐具，也方便清洗。
3. 底部水箱底部水箱主要是用来储存清洗用水的，一般容积比较大，可以容纳数十升水。
它还可以作为水循环系统的水源，通过水泵将水经过过滤器过滤后，进入旋转喷洒臂进行循环清洗，最后由底部排水管将水排放出去。
4. 旋转喷洒臂旋转喷洒臂是电动洗碗机循环水路的组成部分之一，它一般由两个以上喷嘴组成，可以喷射出高压水流。
水流通过机器内部的旋转喷洒臂进行喷洒，可以将餐具表面的污垢和油脂等全部清洗掉。
5. 水泵水泵是将底部储存的水经过过滤器过滤后，供应到旋转喷洒臂的装置，它一般由一台小型电机和水泵组成。
电机带动水泵旋转，从而将水供给到旋转喷洒臂。
6. 电机电机是驱动水泵运转的部件，一般由小型电机组成，主要控制电动洗碗机的机械功能。
7. 电器控制系统电器控制系统是电动洗碗机的大脑，能够实现开、关、暂停、启动、清洗等控制功能。
它由控制开关、计时器、温度控制器、过滤器和面板等部分组成，可以根据人们的需求进行不同的设置。
电动洗碗机的控制系统是一个比较复杂的整体，由操作面板、电器控制系统、传感器和执行机构等部分组成。
自动洗碗机的控制系统设计 单片机
自动洗碗机的控制系统设计目录一、引言 (1)二、自动洗碗机的基本结构和工作原理 (2)三、AT89LS825高性能8位单片机介绍 (3)3.1 AT89C51简介 (3)3.2 主要特性 (4)四、洗碗机的设计 (5)4.1洗碗机控制系统的硬件设计 (6)4.2洗碗机控制系统的软件设计 (7)五、总结 (9)六、参考文献 (9)一、引言随着数字信息家用电器应用的普及，洗碗机已经广泛进入人民大众的家庭之中，从而使得人们能够从繁杂的家务劳动中逐步解放出来。
作为一种家庭自动化设备，洗碗机一般需要实现诸如自动控制进水、自动加洗涤剂、冷洗、自动加温洗、清洗、排水、杀菌消毒，以及定时和故障报警等功能。
从被控制量角度出发，一个洗碗机通常需要满足图１所示的一些具体要求，其中涉及的开关量信号有两种，一种是传感器的高、低电平信号检测，如机门开关、水位高低、温度调节保护器和行程开关等；另一种开关信号经由固态继电器控制强弱电压信号的断开和加载，如进水电磁阀门的开合、恒温加热器的开合、瞬间加热器的开合、清洁剂控制盒和消毒剂控制盒的工作等。
图1.1中所涉及的模拟量信号主要用于实现以下几方面的功能：（１）用温度传感器实现水温／消毒水温度检测；（２）通过人机接口的显示输出、键盘输入和声音输出等实现水温显示、洗涤过程显示以及故障类型显示等；（３）根据用户需要通过设置键选择洗涤模式，并通过功能键启动相关功能；（４）机器使用情况统计、清洁剂和消毒剂剂量的使用情况计数等；（５）故障报警以及、洗涤完成报告等。
设计洗碗机的工程师对改善其产品两个主要特点很有兴趣。
当然首先是高效率的清洁，这也是最大的营销特点，然而消费者对安静的操作也很感兴趣。
清洁系统包括洗涤塔和喷雾器臂，门的开口、水泵的功率、内架的位置都是设计洗碗机所要考虑的因素。
在90年代末，消费者对洗碗机作为一个消毒碗碟的工具越来越感兴趣，所以设计一直努力通过加热的方法来杀死细菌。
制造商采取各种不同的方法保持洗碗机尽可能的安静。
基于51单片机的洗碗机控制系统设计
基于51单片机的洗碗机控制系统设计一、引言洗碗机控制系统是指基于51单片机的电子控制系统，用于控制洗碗机的各种功能和操作。
本文将介绍基于51单片机的洗碗机控制系统的设计方案。
二、设计思路1.系统组成洗碗机控制系统主要由51单片机、传感器、电机驱动模块和显示屏组成。
其中，传感器用于检测洗碗机内部的水位、温度和洗涤剂浓度等参数；电机驱动模块用于控制洗碗机的电机运行；显示屏用于显示洗碗机的状态和操作界面。
2.功能设计洗碗机控制系统的主要功能包括选择洗碗程序、设置洗碗时间、调节洗涤剂浓度、监测洗碗机状态等。
用户可以通过按键或触摸屏选择不同的洗碗程序，并可以根据需要调节洗涤剂浓度。
洗碗机在洗碗过程中会根据传感器检测到的水位、温度和洗涤剂浓度等参数进行相应的控制，并可以在显示屏上显示当前的洗碗状态和剩余时间。
三、系统设计1.硬件设计洗碗机控制系统的硬件设计主要包括51单片机的选型和外围电路的设计。
在选型方面，应选择适合洗碗机控制需求的51单片机，考虑其性能、存储容量和接口数量。
在外围电路设计方面，需根据具体传感器和电机的特性设计相应的电路，包括信号放大、滤波、隔离等。
2.软件设计洗碗机控制系统的软件设计主要包括洗碗程序的选择、传感器参数的读取和电机控制等。
其中，洗碗程序的选择可以通过按键或触摸屏输入，并通过51单片机的输入端口进行检测和处理。
传感器参数的读取可以通过51单片机的ADC（模拟数字转换）输入端口进行采集，然后进行处理和控制。
电机控制可通过51单片机的IO（输入输出）口和电机驱动模块进行控制，根据传感器的参数进行相应的启停和调速。
四、系统测试洗碗机控制系统设计完成后，需要进行系统测试以验证其功能和性能。
测试可以分为单元测试和集成测试两个阶段。
在单元测试中，需分别测试各个模块和组件的功能，如按键输入、传感器读取、电机控制等。
在集成测试中，将各个模块和组件进行整合，测试系统的整体功能和性能。
五、总结本文介绍了基于51单片机的洗碗机控制系统的设计方案。
家用电动洗碗机的结构和控制系统分析
家用电动洗碗机的结构和控制系统分析家用电动洗碗机是一种方便、高效的家用电器。
一般由洗涤室、漂洗室、烘干室、进水系统、水箱、水泵、电控系统等构成。
电控系统是电动洗碗机最为关键的部分之一。
本文将对家用电动洗碗机的结构和控制系统进行分析。
1.洗涤室洗涤室一般可以容纳多个洗碗篮。
洗碗篮的数量和大小取决于洗碗机的规格和品牌。
洗涤室由不锈钢或塑料等材料制成，防止酸碱及高温的腐蚀。
在洗涤室中还有喷水系统，水流通过喷嘴喷洒到碗具表面，把污物冲洗掉。
2.漂洗室漂洗室主要是将洗涤器中的洗涤剂及脏水排出，并通过喷淋喷射水清洗残留于洗涤器中的洗涤剂和污水，合理地利用用水。
3.烘干室烘干室通过加热、风机等设备对洁净的碗具进行干燥处理。
4.进水系统进水系统可以通过水箱和水泵来实现。
家用电动洗碗机进水量一般在5-15升之间。
5.电控系统电控系统是实现洗碗机运行控制的核心部分。
家用电动洗碗机的电控系统主要由主控板、电机、传感器、保护器、配电器等部分组成。
控制系统的主要任务是实现洗碗机各功能模块的控制。
1.主控板主控板是电动洗碗机控制系统的核心部分。
通过芯片、逻辑电路等模块实现对洗碗机的运行控制。
传感器检测到洗碗机盘中的温度、水位，电机转速等信息，由主控板进行处理。
2.电机家用电动洗碗机主要用到了直流无刷电机，无刷电机具有转速高、精度好、寿命长、无电刷磨损等特点。
3.传感器传感器可对进水、高水位、低水位、水温、洗涤机器等进行检测，并把检测数据反馈给主控板，从而实现对洗碗机的运行控制。
4.保护器保护器一般包括过压保护、过流保护、过温保护等，主要通过电路来实现电路保护，保证洗碗机运行安全。
5.配电器配电器主要起到分配电源、隔离电路等作用。
家用电动洗碗机在电控系统的控制下，便可以实现自动清洗、自动加热、自动烘干和水量控制等各种功能。
综上，家用电动洗碗机的结构和控制系统是一系列比较复杂的机电电一体化系统，但其设计初衷是为了更方便、更快捷地完成洗碗这项家务活，它的出现，无疑是给人们带来了很大的方便，也提高了洗碗的效率，使我们更有时间去享受生活的乐趣。
