制冷系统常用工具的有效运用
空调维修工具
空调维修工具在炎热的夏季，空调成为家庭和办公室中不可或缺的电器设备。
然而，由于长时间使用，空调可能会遇到一些故障。
这时就需要空调维修工具来解决这些问题。
本文将介绍空调维修工具的种类和使用方法。
1. 温度计温度计是空调维修工具中最常用的工具之一。
它用于测量空调系统中的温度。
温度计分为接触式温度计和非接触式温度计两种类型。
接触式温度计需要将传感器接触到空调的各个部位以测量温度，而非接触式温度计可以通过红外线技术远距离测量。
2. 压力表压力表用于测量空调系统中的压力。
它可以检测系统中的冷媒压力，以确定系统是否存在压力问题。
压力表通常分为高压表和低压表两种类型。
高压表用于测量冷媒的高压，低压表则用于测量冷媒的低压。
3. 氧气焊接设备氧气焊接设备是一种用于修复或更换空调系统中的管道或连接件的工具。
它通常由氧气瓶和乙炔瓶组成，通过燃烧氧气和乙炔的混合气体来产生高温火焰，以实现焊接或切割操作。
4. 真空泵真空泵用于排除空调系统中的空气和水分。
当空调系统出现漏气或添加新的冷媒时，需要使用真空泵进行充气和排除。
它可以通过创建低压环境来移除系统中的气体和水分，确保系统处于适当的工作状态。
5. 硬度计硬度计是用于测量空调系统中的金属硬度的工具。
它对于检测管道或连接件的质量和可靠性非常重要。
硬度计通过在材料表面施加一定的力量，并测量其回弹程度来确定材料的硬度。
6. 电路测试仪电路测试仪用于检测空调系统中的电路故障。
它可以测量电路的电压、电流和电阻等参数，以判断系统是否存在电路问题。
电路测试仪还能够检测和定位电路中的短路和断路等故障。
7. 冷媒测量仪冷媒测量仪用于测量空调系统中的冷媒流量。
它可以帮助确定系统的制冷效率以及冷媒是否正常循环。
冷媒测量仪通常与压力表和温度计等工具一起使用，以确保系统处于最佳工作状态。
除了上述介绍的工具外，空调维修还需要其他工具和设备，如螺丝刀、扳手、密封剂等。
使用这些工具需要具备一定的专业知识和技能，因此，在进行空调维修之前，建议寻求专业人士的帮助。
制冷设备检修常用工具的使用方法
制冷设备检修常用工具的使用方法一、通用工具1、扳手。
活络扳手、固定扳手、套筒扳手、内六角扳手等。
活络扳手是最常用的手工工具，使用灵活方便。
但操作时要特别注意，否则很容易将螺母拧坏。
使用扳手的注意事项：①使用活络扳手时，扳手的开口大小，必须与螺母大小完全符合，如果扳手开口过大，常常会将螺母棱角拧圆，造成以后拆卸困难。
②拧螺母时，扳手的用力方向必须由前向后拉，而不能向前推，否则，一旦工具脱手或是螺母滑扣，容易发生危险。
2、方榫扳手。
有大、中、小3种规格，是开、闭空调器上阀门的专用工具，有些场合也可以用小型活络扳手应急代替。
使用时,只须将方榫孔套入阀杆端部的方榫杆，就能将阀杆旋动而开启阀门。
若要关闭阀门，需将扳手拔出，翻一面再套入阀杆端部的方榫内，将方榫扳手一顺一反地摆动。
旋转时，可听到扳手有“咯啦咯啦”的声响。
扳手的另一端有一大一小的固定方榫孔，可用来调节膨胀阀的阀杆。
其结构如图所示。
3、割管器。
割管器是专门用来切断紫铜、黄铜、铝等金属管的工具，如图所示。
割管器一般可以切割直径3～25mm的金属管。
在切割时，将金属管放在两个滚轮之间，缓慢旋动调整钮至刀刃碰到管壁上。
用一手捏紧管孔，另一手捏紧调整钮，使整个割刀绕管子顺时针旋转。
每转一圈，就顺旋转方向进刀1／4圈。
这样边转边进刀，绕几圈后，管子就被割断。
切割时注意刀口要垂直压向管子，不要歪扭或侧向扭动，也不要进刀过深，以免崩裂刀口边缘。
切管器的最大优点是切口光滑，不会留下金属屑，以免金属屑落入管子里会造成循环堵塞，引发严重故障。
4、扩口器。
扩口器也称胀管器,是铜管扩口的专用工具，其外形结构和工作原理如图所示。
规格有公制和英制两种。
扩口时，将管子放入与管子管径相同的孔径的孔中，管子朝向喇叭口面，铜管应露出倒角高度的1/3,将扩孔工具两头的螺母旋紧，把铜管紧固牢。
然后用顶压器的锥形支头压在管口上，弓脚架卡在扩孔夹具内，慢慢旋动螺杆，使管口挤压出喇叭口形。
5、弯管器。
制冷各部件的功能
制冷各部件的功能制冷系统是现代生活中常见的设备，用于调节室内温度。
制冷系统由多个部件组成，每个部件都有其特定的功能。
以下将详细介绍制冷系统中各个部件的功能。
1. 压缩机：压缩机是制冷系统中最重要的部件之一。
其主要功能是将制冷剂从低压状态压缩为高压状态。
通过压缩制冷剂，其温度和压力都得以提高，为后续的制冷过程提供能量。
2. 蒸发器：蒸发器是制冷系统中的另一个重要部件。
其主要功能是将高温高压的制冷剂转变为低温低压状态。
当制冷剂经过蒸发器时，其与外界空气接触，吸收空气中的热量，从而使蒸发器内的温度降低，实现制冷效果。
3. 冷凝器：冷凝器是制冷系统中的热交换器，其主要功能是将高温高压的制冷剂冷却为高温低压状态。
冷凝器将制冷剂与外界空气进行热交换，使制冷剂释放热量，从而使其温度降低。
冷凝器通常采用散热器的形式，通过散热鳍片和风扇的作用来加速热量的散发。
4. 膨胀阀：膨胀阀是制冷系统中的调节阀，其主要功能是调节制冷剂的流量和压力。
膨胀阀通过控制制冷剂的流速来控制制冷系统的制冷效果。
当制冷剂通过膨胀阀时，其压力和温度都会下降，从而实现制冷效果。
5. 制冷剂：制冷剂是制冷系统中的重要介质，其主要功能是在制冷循环中传递热量。
制冷剂具有较低的沸点和较高的蒸发潜热，能够在蒸发器中吸收热量并在冷凝器中释放热量，实现温度调节。
常见的制冷剂有氟利昂、氨、二氧化碳等。
6. 风扇：风扇是制冷系统中常见的辅助设备，其主要功能是增加空气流动，促进热量的传递和散发。
风扇通常用于冷凝器和蒸发器中，通过加速空气的流动，提高热交换效率。
7. 涡旋管：涡旋管是制冷系统中的一种换热元件，其主要功能是增加制冷剂与外界空气的接触面积，提高热交换效率。
涡旋管通过螺旋形状的设计，使制冷剂在管内形成螺旋流动，从而增加了制冷剂与管壁之间的接触面积，提高了热交换效果。
8. 控制器：控制器是制冷系统中的重要部件，其主要功能是监测和控制制冷系统的运行状态。
控制器可以通过传感器来监测室内温度和制冷系统的运行情况，并根据设定的参数进行相应的控制，以保持室内温度的稳定。

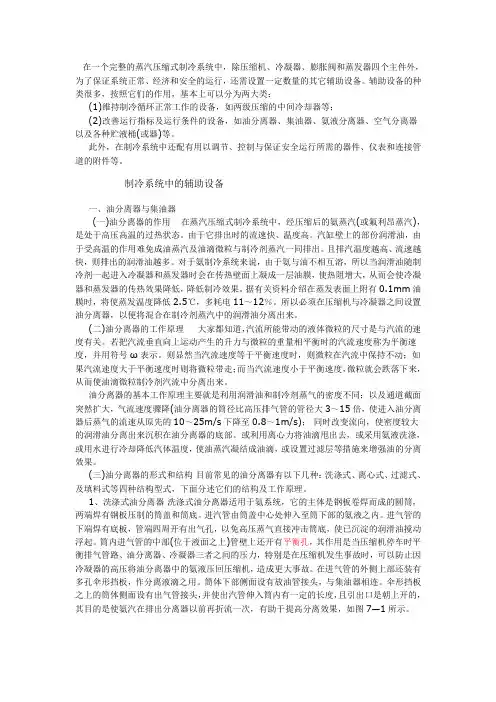

制冷系统中的辅助设备
在一个完整的蒸汽压缩式制冷系统中，除压缩机、冷凝器、膨胀阀和蒸发器四个主件外，为了保证系统正常、经济和安全的运行，还需设置一定数量的其它辅助设备。
辅助设备的种类很多，按照它们的作用，基本上可以分为两大类：(1)维持制冷循环正常工作的设备，如两级压缩的中间冷却器等；(2)改善运行指标及运行条件的设备，如油分离器、集油器、氨液分离器、空气分离器以及各种贮液桶(或器)等。
此外，在制冷系统中还配有用以调节、控制与保证安全运行所需的器件、仪表和连接管道的附件等。
制冷系统中的辅助设备一、油分离器与集油器(一)油分离器的作用在蒸汽压缩式制冷系统中，经压缩后的氨蒸汽(或氟利昂蒸汽)，是处于高压高温的过热状态。
由于它排出时的流速快、温度高。
汽缸壁上的部份润滑油，由于受高温的作用难免成油蒸汽及油滴微粒与制冷剂蒸汽一同排出。
且排汽温度越高、流速越快，则排出的润滑油越多。
对于氨制冷系统来说，由于氨与油不相互溶，所以当润滑油随制冷剂一起进入冷凝器和蒸发器时会在传热壁面上凝成一层油膜，使热阻增大，从而会使冷凝器和蒸发器的传热效果降低，降低制冷效果。
据有关资料介绍在蒸发表面上附有0.1mm油膜时，将使蒸发温度降低2.5℃，多耗电11～12％。
所以必须在压缩机与冷凝器之间设置油分离器，以便将混合在制冷剂蒸汽中的润滑油分离出来。
(二)油分离器的工作原理大家都知道，汽流所能带动的液体微粒的尺寸是与汽流的速度有关。
若把汽流垂直向上运动产生的升力与微粒的重量相平衡时的汽流速度称为平衡速度，并用符号ω表示。
则显然当汽流速度等于平衡速度时，则微粒在汽流中保持不动；如果汽流速度大于平衡速度时则将微粒带走；而当汽流速度小于平衡速度，微粒就会跌落下来，从而使油滴微粒制冷剂汽流中分离出来。
油分离器的基本工作原理主要就是利用润滑油和制冷剂蒸气的密度不同；以及通道截面突然扩大，气流速度骤降(油分离器的筒径比高压排气管的管径大3～15倍，使进入油分离器后蒸气的流速从原先的10～25m/s下降至0.8～1m/s)；同时改变流向，使密度较大的润滑油分离出来沉积在油分离器的底部。
空调维修常用工具和仪表的使用方法
空调维修常用工具和仪表的使用方法房间空调器安装维修的常用工具有十字螺丝刀，一字螺丝刀，开口扳子，活动扳手，力矩扳手，电工钳，内六角扳手，电锤，冲击钻，手枪钻，气焊设备，制冷剂瓶，复合压力表，真空泵，检漏仪，万用表，兆欧表，电流卡表，试电笔等。
本节主要讲述气焊设备、卤素检漏仪、真空泵，复合压力表、万用表、电流卡表，兆欧表的使用方法。
一、气焊设备在制冷系统的安装维修中，气焊设备是必不可少的。
通常使用的是钎焊。
所谓钎焊，就是把熔点低于被焊材料熔点的金属或合金作为充填金属，只熔化焊料而不熔化被焊物的一种焊接方法。
根据焊料的软硬程度不同，可分为软钎焊和硬钎焊，制冷安装维修中的焊接都是硬钎焊。
硬钎焊时，要把熔点比被焊金属低的焊料熔化并加在结合部，使其与被焊材料发生浸润现象，从而达到焊接的目的。
气焊设备包括乙块瓶，氧气版，焊枪，软管等，如图所示。
可燃气（乙焕）和氧气经各自的减压阀减压后，由软管进入焊枪，在焊枪上有两个调节轮，用于调节乙快与氧气的流量。
可燃气与氧气经调节后进入混合管内，混合后经火嘴喷出，点火即燃，形成焊接火焰接。
,•般来讲，焊接不同材料，不同管径的金属时，所需焊枪和火焰温度都不相同，这些需在操作中摸索总结。
I-氧气瓶；2-乙快气瓶；3-调节器；4-阀门扳手；5-高压表；6•低压表;7・软管：8・焊枪;9-火嘴；10.接头I-火嘴；2・气体混合管；3・手柄；4-氧气接口；5-调节轮；6-乙块接口气焊作业有较为严格的操作程序，操作程序如下：(1)将高压气瓶置于阴凉处，注意气瓶的阀门口不要朝着人的方向，打开气瓶阀门排出少量气体，以冲净喷口内的异物；(2)确认高压气瓶连接管口无杂物堵塞，软管无破损，将软管与高压气瓶连接管口连接牢靠；(3)检查焊枪火嘴是否有弯曲、变形和堵塞，调节轮处是否漏气，以确保焊枪处于良好状况；(4)调整氧气阀，先把调节器旋钮旋松，然后打开高压氧气瓶的气阀并慢慢旋进旋钮,将调节后的低压压力控制在0.15MPa-0.2MPa；(5)调整可燃气阀，方法同(4),调节后低压压力控制在0.03-0.05MP；(6)微开焊枪的可燃气调节轮，将火嘴点燃；(7)反复慢开焊枪上的调节轮，直至焊炬达到要求中性火焰；(8)焊接;(9)灭火，先关氧气调节轮，再关闭可燃气体调节轮，火焰熄灭；(10)关闭可燃气瓶和氧气瓶的阀门，关闭减压阀(即旋紧调节器旋钮)，直至表压为0。
制冷设备检修常用工具的使用方法
制冷设备检修常用工具的使用方法在制冷设备的日常维护与检修中，合适的工具使用能够提高工作效率并保证设备使用寿命。
本文将介绍制冷设备检修常用工具的使用方法。
1. 温度计温度计是制冷设备检修中最常用的工具之一，它能够精确地测量设备内部温度。
在检查设备是否正常运行时，温度计可以帮助检查系统中的蒸发温度、冷凝温度、油温、压缩机排气温度、冷媒液位等参数。
温度计的使用方法非常简单，只需要将它安装到需要测量的部件上，等待几分钟后读取读数。
需要注意的是，温度计的安装位置也是非常重要的，应该尽量选择最接近温度被测物体的位置进行安装。
2.压力计压力计也是制冷设备检修中常用的工具之一。
在制冷设备中，压力计可以测量系统的压力、冷媒液位、含水率以及检测设备中的漏气。
压力计通常可以分为两种：压力表和真空表。
压力表一般用于测量冷媒的高压和低压，真空表则主要用于测量制冷系统的真空度。
使用压力计时，需要先将它和设备连接好，然后根据需要进行读数和调节。
3.电压表电压表可以用来检查电气元件的连线情况、电流的大小，以及检测电压是否在正常范围内。
使用电压表时，首先需要将它与设备接好线，然后选择合适的测量范围和功能，接着读取电流和电压数值，判断设备是否正常运转。
4.扳手和起子扳手和起子主要用于拆卸和安装制冷设备的各种零部件。
常用扳手包括定量扳手、卡簧扳手和提花扳手。
常用起子包括十字起子、平头起子等。
使用扳手和起子时，应该先了解被拆卸的零部件的种类和位置，选择合适的扳手或起子进行使用，注意力度的大小，以免损坏零部件。
5.爪子爪子也是制冷设备检修中常用的工具之一。
使用爪子可以方便地拿取设备内部的某些小零部件，如螺母、垫片等。
使用爪子时，应该选择质量较好的爪子，调整好其大小和形状，安装到需要取件的部件上，轻轻将零部件拿出。
6.压缩机工具压缩机工具包括驱动工具、磨具、内部清洗工具等，主要用于维护和保养制冷设备的压缩机部件。
使用压缩机工具时，应该先了解压缩机的工作原理和部件的结构，选择合适的工具，细心地进行检查和清洗，保障设备长期使用。
制冷系统实验室设备及常用工具
制冷系统实验室设备及常用工具
一．制冷系统常用工具套装包20套（切管器、扩管器、冲头、弯管器、封口钳）
二．制冷系统焊具2套（压力表与真空压力表、氧气减压阀、焊枪、红黑输气高压胶管、高压氧气钢瓶和乙炔钢瓶）。
三．制冷系统工具各5套（三通修理阀和四通修理阀、五通修理阀、卤素检漏灯、玻璃液体温度计、电接点玻璃水银温度计、压力温度计、氮气瓶、真空泵、储液器、天平秤）四．制冷系统常用材料若干（氟利昂制冷剂、润滑油、粗细型砂纸、汽油、煤油、洒精、铜焊条、焊剂、焊锡、纱布、过滤网、吸水剂）。
五．新电冰箱1台、旧电冰箱3台、新空调1台、旧空调3台。
六．THPKB-1型空调/冰箱制冷制热实训考核装置18700元/套。
（6台）
电话：（86）-571-89978000/89978111。
制冷机的其它辅助设备及管道
制冷机的其它辅助设备及管道制冷机是一种能够降低空间内温度的设备，主要通过循环制冷剂进行制冷操作。
除了制冷剂系统本身，还有一些辅助设备和管道在制冷机的正常运行中起到非常重要的作用。
本文将介绍制冷机的其它辅助设备及管道，包括冷凝器、蒸发器、压缩机、膨胀阀等。
冷凝器冷凝器是制冷系统中的一个关键部件，主要用于将高温高压的制冷剂气体冷却成液体。
在冷凝器中，制冷剂气体通过散热器散发热量，冷却后变成液体。
冷凝器通常安装在制冷机的外部，与蒸发器相对应，一起构成了制冷循环系统的“热力机械环”。
蒸发器蒸发器是制冷系统中另一个关键部件，主要用于将制冷剂液体蒸发成气态。
在蒸发器中，制冷剂液体吸收外界热量，蒸发后变成气体。
蒸发器通常安装在制冷机的内部，与冷凝器相对应。
在制冷过程中，蒸发器起到吸热的作用，从而使制冷效果得以实现。
压缩机压缩机是制冷系统的“心脏”，负责将低温低压的制冷剂气体压缩成高温高压的气体。
通过不断地压缩和排放，压缩机将制冷剂气体推送到冷凝器中进行冷却，形成制冷循环。
压缩机种类繁多，有活塞式压缩机、涡旋式压缩机等各种形式。
膨胀阀膨胀阀是控制制冷系统中制冷剂流动的关键部件，主要负责调节制冷剂的压力和流量。
膨胀阀在制冷系统中起到限制制冷剂流量、降低压力、实现制冷过程的调节等作用。
根据需要，可以选择不同类型的膨胀阀，如节流式膨胀阀、热力膨胀阀等。
管道系统制冷机的管道系统是将各个辅助设备连接起来、构成一个完整的制冷循环系统的关键组成部分。
管道系统包括制冷剂循环管道、润滑油管道、冷却水管道等各种管道。
合理设计和布置管道系统，可以确保制冷机运行平稳、制冷效果更好。
综上所述，制冷机的其它辅助设备及管道在制冷系统中发挥着至关重要的作用，如冷凝器、蒸发器、压缩机、膨胀阀以及管道系统等，它们共同构成了一个高效、稳定的制冷循环系统。
在使用制冷机时，务必要重视这些辅助设备及管道的维护和管理，以确保制冷机的长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制冷系统常用工具的有效运用制冷剂加注机是维修汽车空调等制冷系统时常使用的一种工具，它具有回收、净化、抽真空和加注4种功能。
1）回收功能，能收集汽车空调器内的制冷剂。
2）净化功能，能将从空调系统中抽出来的制冷剂用干燥过滤器进行处理，除去其申的杂质（如固态颗粒物、冷冻油、水分和空气等），以便重新利用。
3）抽真空功能，就是将空调系统中的空气和水分彻底抽出来。
4）加注功能，就是依靠电子计量系统或称重传感器等技术，实现制冷剂的定量加注，此过程也可人工操作，以满足不同需要。
制冷剂加注机的使用方法并不复杂，一般只要按照说明书的要求操作，维修工作中的基本问题都能解决。
维修技术人员耍保证维修质量，保证维修设备能够正常运行，还应对以下事项加以重视。
（1）干燥剂的更换干燥剂经过一定时间的使用，因水分太多会失去干燥作用，会使制冷剂回收加注机的部分功能发挥不了作用，这时需要更换千燥剂，或对干燥剂进行除水。
拆开挡板，排出废油和制冷剂之后，松开紧固螺栓，拆卸法兰即可更换干燥剂。
注意不要将原有的干燥剂放入微波炉内加热去湿气后重新使用。
（2）保证回收系统正常运行在回收系统工作时，要经常检
查定量瓶内制冷剂的量，如果定量瓶内制冷剂的量太多，继续回收的制冷剂应排入另外设置的专用储液钢瓶内，防止出现设备受损和污染环境的情况发生。
（3）向液瓶补液当储液瓶中的制冷剂量太少（元法完成一个系统的制冷剂加注）时，需要及时补液。
补液一般有两种方法。
1）将外接钢瓶倒置，通过带顶针的软管接到液口上，打开钢瓶阀并按下设备上的补液开关，即可通过回收系统向储液瓶内补液，当瓶内制冷剂量达到额定标准时，设备将会白动停机。
2）将外接钢瓶倒置，通过带顶针的软管接到液日上，打开钢瓶阀，再打开进液阀和放气阀，即可不通过回收系统而直接向定量瓶补液。
补液结束之后应将钢瓶阀天闭，历止制传剂泄漏。
（4）制冷剂回收加注机使用误区修理人员在使用制冷剂回收加注机时，由于对设备结构、工作原理不太熟悉，往往存在一些误区，在此进行简单分析。
1）没有掌握正确的制冷剂加注方式。
很多修理工在加注制冷剂的过程中都不能遵循比较严谨的操作程序，在加注中存在很多不规范的操作，比如加注过程中贸然打开汽车空调开关，加注制冷剂速度把握不好等。
加注制冷剂有低压加注和高压加注两种方法可供选择，它们各自都有一定的要领。
采用低压加注法向系统加注制冷剂时，开始时要注意控制好加注制冷剂的速度，不宜过快，以防止发生液击而损坏压缩机。
随着系统内压力的升高，加注速度会越来越慢，甚至加不进去。
此时可以关闭高压阀，使空调运转，从低压阀吸入剩余制冷剂。
采用高压加注法时，压缩机不能运转。
加注制冷剂前如果定量瓶内制冷剂压力较高，则『需快速打开相应阀门进行加注即可。
使定量瓶产生高压的办法是通过回收系统中和制冷剂和储液钢瓶的制冷剂，利用回收结束时定量瓶内的高温，迅速加注制冷剂。
2加注润滑油的过程中不注意严谨的排气操作。
对汽车空调系统加注润滑油，很多修理工不注意采用妥善的方法，由于疏忽或不得要领，经常会在加注润滑油的过程中因操作不够严谨，而使系统中渗入空气，影响维修效率和空调制冷效果。
3）抽真空方法不当。
有时制冷剂加注机设定的参数是固定值，耍灵活使用。
比如某车空调管路申湿气较大，应抽半小时以上，并保持真空度，以利于水在高度真空环境下气化并被抽出。
4）回收制冷剂不加选择。
对于使用过荧光检漏剂的空调系统，最好不要回收，否则将损坏设备。
（5）制冷利加注机的保养制冷剂加注机在使用中难免会出现故障，其中既有使用操作不当引起的，也有本身质量原因或缺乏必要的保养造成的。
1）密封胶圈损坏漏气。
如果是接头磨损漏气，可以更换接头。
如果是加注机本身漏气，应该首先要求厂家进行维修和更换配件。
2）过滤器堵塞。
这往往是长时间没有更换过滤器造成的，严重时甚至会对制冷剂回收加注机造成损坏，许多加注机装备有
保护装置，在过滤器堵塞时会自动停机并发出警告。
3）及时更换真空泵润滑油。
如果长期没有更换润滑油，会导致真空泵损坏，不能正常使用。
应该根据说明书要求按使用情况及时更换。
4）电控系统不能够正常工作。
如没有任何有电的反映，控制面板、显示屏部分或根本不能够正常工作。
遇到这种情况，除了检查一下熔丝是否正常外，应该对加注机的过滤器和工作罐立刻进行处理。
5）在使用时没有区分系统所使用的制冷剂，加错了润滑油。
如果出现了这种情况，应该对制冷剂加注机的过滤器和工作罐立刻进行处理。
