仪表的所有匹配方法大众车系的奥迪、帕萨特、宝来、高尔夫，自2001年以后的大部分车辆已装备第三代防盗器，本文用简练文字介绍，供维修中快速查询参考。
诊断仪V．A．G1551／2或VAS5051／2的第1层——模式，第2层——地址码，第3层——功能码，第4层——单个功能，第5层——数据。
例如：1-17-08-001-四个数据区。
1、第三代防盗器特点①发动机控制单元是防盗器的一部分，发动机控制单元与仪表控制单元必须录入底盘号(车辆17位身份证)；②防盗器控制单元与仪表控制单元为一体，共用地址码“17”；③防盗系统由CAN线进行数据传递；④由第二代的钥匙与防盗器的固定码必须一致，改为固定码+SKC(计算公式)码必须一致；⑤由第二代的防盗器与发动机控制单元的跳码必须一致，改为跳码+SKC(计算公式)码必须一致；⑥更换仪表盘后本车防盗密码不改变；⑦更换发动机控制单元，须进入发动机控制单元登录防盗密码，拷贝底盘号完成自适应；⑧防盗密码在售车时不交给用户，须向生产厂查询；2003年以前生产的车大部分为4位，2004年以后生产的车大部分为7位，后者因每日一变必须当日查询。
2、组合仪表分类初级配：置带有发动机转速表、数字时钟。
中级配置：带有发动机转速表、多功能显示器。
高级配置：带有发动机转速表、多功能显示器、导航系统。
3、仪表盘内安装两个控制单元J285——仪表控制单元+防盗器控制单元。
发动机控制单元用W线与防盗器控制单元通讯；再经过J285用K线与诊断仪通讯。
J533——数据总线控制单元，维修手册中称：数据总线自诊断接口。
J533用一套CAN-high线、CAN-low线与动力总线系统内各电脑通讯，该系统以500kb／s速率传递数据。
用一套CAN-high线、CAN-low线与舒适系统和电动座椅控制单元通讯，该系统以62.5kb ／s速率传递数据。
4、更换仪表盘注意事项按照原仪表盘的零件号购置新仪表盘，向制造公司提供本车底盘号、原防盗器生产编号查询本车防盗密码，阅读原仪表盘的控制单元编码，询问本车自上次保养后已行驶里程、已行驶天数等数据，按本文后面方法进行自适应。
几种常见仪表的通讯设置
几种常见仪表的通讯设置点击次数：499次类型：连接通讯1、如果您使用XK3180仪表，请将仪表的C42参数改为10，此时下位机类型请选择XK3180，波特率4800修改仪表参数的方法：按[设置]键，显示C，输入4，按[输入]键，显示C41:1110，不改，再按[输入]键跳过，显示C42:00，按入1、0两个键，即C42改为10，再按[输入]键，显示C，按[退出]。
然后用串口调试工具测试通讯，通讯参数设为：4800,n,8,12、如果使用柯力D2008F、D2009F仪表，请注意仪表参数设置，tF=0(连续发送，兼容XK3190A9)，仪表默认波特率96003、如果使用D2002E仪表，当bt=01时，波特率为4800，仪表的参数pt=01，则下位机类型应该为XK3180或XK315A2或8142pro(参考D2002E说明书第17页,第8,9步骤)4、如果是DS822C，请设置MODE=6，Adr=5，bt=5，下位机类型应该为：XK3180或8142pro 或XK315A2，波特率48005、8142pro仪表参数(校验和)F3.4=1，如果是XK3130(KingBird)则F4.1.5=1(具体情况，参考说明书)，皆可兼容XK3180通讯协议6、D2008F/D2009F与PC连接的通讯协议相同，可兼容XK3190A97、上海耀华公司的仪表，如XK3190A9、XK3190D9、XK3190DS1、XK3190DS3等，协议相同，可选择XK3190A9通讯仪表通讯流程图点击次数：448次类型：连接通讯软件通讯连接如何设置点击次数：398次类型：连接通讯用串口调试工具测试仪表和软件能够传输数据之后，在软件里设置相关通讯参数，就能够正常运行了。
打开称重软件，点击菜单：系统(W)==>通讯连接设置(L)，称重软件支持常见模拟仪表，数字仪表以及RS485-232转换器通讯，设置如下图1：图1 下位机类型：包括485转换器，数字仪表，模拟仪表，用户可以自己选择.(BOAST108为本公司RS232-485转换器)本软件支持仪表类型：XK3180、XK3190A9、XK3190A9+、XK3190D9、XK3190DS1、8142pro、XK315A2、2008F、D2009F等。
帕萨特B5轿车组合仪表的匹配
数 合
据 仪
传 表
输 ”操 ”地 址
作 代
状码“态“!)!” ”。，按 “ 接
通*”点键火确开认关，，显输
示 入“ 屏
组 上
显示：
+,"-!-.. ,(—/01,22345 6 1)+ $ &7
!
,7） 2&按 3“1&!” ""键"8，7显示屏上9显4示 : ："""""
2+1）1按“ 0—!2;”<键3， 5显 36示 ：9屏=上 (=显 "5示 8 +： !!"!)
C,241 1,3, 3 8,-;@.8
D7EF
!L关闭点火开关，断开故障检测仪 HK0KM=NN=。
)L;输 ./.入 *3 通@:道 -*编 3 4 5号 -“G=G(”之后，按 “ 6”键确认，显示屏
)K燃油表匹配
上显示：
如果汽车燃油表所显示的油量太高或太低，应先检 查汽油储存量指示传感器及线路是否有故
!
〈 *1 J*〉 里 程 位 置 的 最 后 数 字 位 必 须 四 舍 五 入 到 1L89 以
FN$%%’, 4
:? $>($(表)H%1
L
C%(’+ ,’$+%( O$,G’@ IIII I
=$>)? ?$($ (+$%@A’+
<
如11— 果D是H& )-% .>/+H组F’?合G+仪’ 表 ， 这 时 必 须 输 入 代 码 编 号
为两种：一种是 #$%& %’ ()*#$+’,,) 组合仪表；另一种是 -./ 组合仪表。根据其功能不同，可分为两种形式：一种 是带有转速表和数字钟，或带有转速表和多功能显示器
汽车仪表调校教程28课

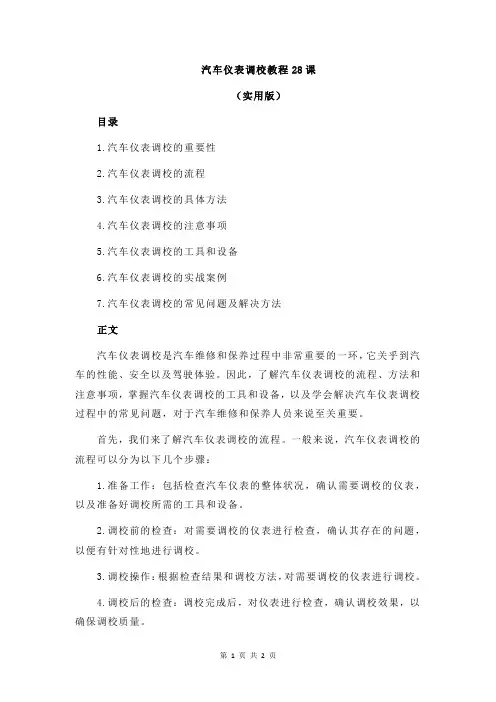

汽车仪表调校教程28课（实用版）目录1.汽车仪表调校的重要性2.汽车仪表调校的流程3.汽车仪表调校的具体方法4.汽车仪表调校的注意事项5.汽车仪表调校的工具和设备6.汽车仪表调校的实战案例7.汽车仪表调校的常见问题及解决方法正文汽车仪表调校是汽车维修和保养过程中非常重要的一环，它关乎到汽车的性能、安全以及驾驶体验。
因此，了解汽车仪表调校的流程、方法和注意事项，掌握汽车仪表调校的工具和设备，以及学会解决汽车仪表调校过程中的常见问题，对于汽车维修和保养人员来说至关重要。
首先，我们来了解汽车仪表调校的流程。
一般来说，汽车仪表调校的流程可以分为以下几个步骤：1.准备工作：包括检查汽车仪表的整体状况，确认需要调校的仪表，以及准备好调校所需的工具和设备。
2.调校前的检查：对需要调校的仪表进行检查，确认其存在的问题，以便有针对性地进行调校。
3.调校操作：根据检查结果和调校方法，对需要调校的仪表进行调校。
4.调校后的检查：调校完成后，对仪表进行检查，确认调校效果，以确保调校质量。
接下来，我们来详细介绍一下汽车仪表调校的具体方法。
一般来说，汽车仪表调校的方法可以分为以下几种：1.机械调校：通过调整仪表内部的机械部件，来达到调校的目的。
2.电子调校：通过调整仪表内部的电子部件，来达到调校的目的。
3.软硬件结合调校：既调整仪表内部的机械部件，又调整电子部件，以达到最佳的调校效果。
在汽车仪表调校的过程中，有一些注意事项需要我们了解。
比如，调校过程中应避免对仪表造成不必要的损伤，调校后应进行充分的检查，以确保调校效果。
汽车仪表调校需要使用的工具和设备，包括万用表、示波器、信号发生器等。
这些工具和设备对于汽车仪表调校的质量和效果有着重要的影响。
在汽车仪表调校的过程中，可能会遇到一些常见问题，比如仪表调校不准确、调校后仪表出现异常等。
对于这些问题，我们需要学会正确的解决方法，以保证汽车仪表调校的质量和效果。

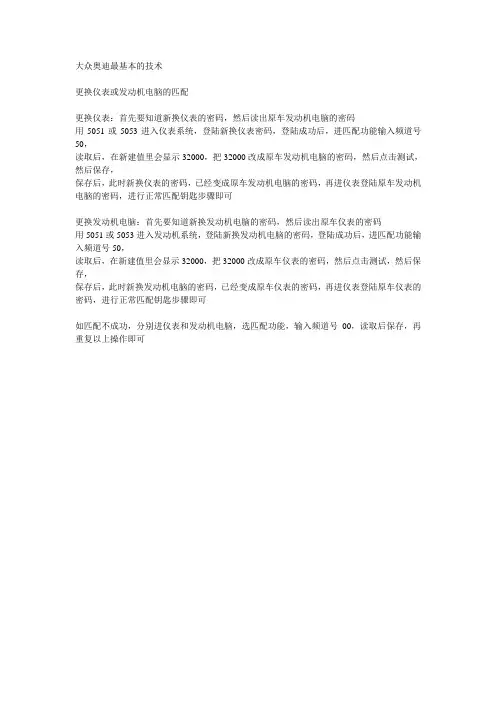

大众更换仪表或发动机电脑的匹配
