管径标注不再傻傻分不清楚
管径表示中De、DN、D的区别
管径表示中De DN D的区别管径DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
De 主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。
D 一般指内径。
管径的表达方式应符合下列规定1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径X壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表；6、通常有缝钢管用DN表示，De一般是指塑料管的外径，Pe 一般是指塑料管的公称压力；De Pe指塑料管外径；①通用表示圆的直径；直径DN代表管径公称尺寸；大外径系列和小外径系列世界各国应用的标准体系虽然多，大体可分成两大类，即大外径系列和小外径系列1大外径系列：（DN---公称直径.C ---外径）.DN15--- C 22mm.DN20--- C 27mm.DM25---C 34mm.DN32--- C 42mm.DN40--- C 48mm.DN50--- C 60mm.DN65--- C 76（73）mm.DN80--- C 89mm.DN100--- C 114mm.DN125--- C 140mm.DN150--- C 168mm.DN200--- C 219mm.DN250--- C 273mm.DN300--- C 324mm.DN350--- C 360mm.DN400--- C 406mm.DN450--- C 457mm.DN500--- C 508mm.DN600--- C 610mm.2、小外径系列：DN15--- C 18mm.DN20--- C 25mm.DN25--- C 32mm. DN32--- C 38mm.DN40--- C 45mm.DN50--- C 57mm. DN65--- C 73mm.DN80--- C 89mm.DN100--- C 108mm.DN125---C 133mm.DN150---C 159mm.DN200--- C219mm.DN250---C 273mm.DN300---C 325mm.DN350---C377mm.DN400---C 426mm.DN450---C 480mm.DN500---C530mm.DN600---C 630mm.一般标准钢管都可从材料表中查得每米重量。

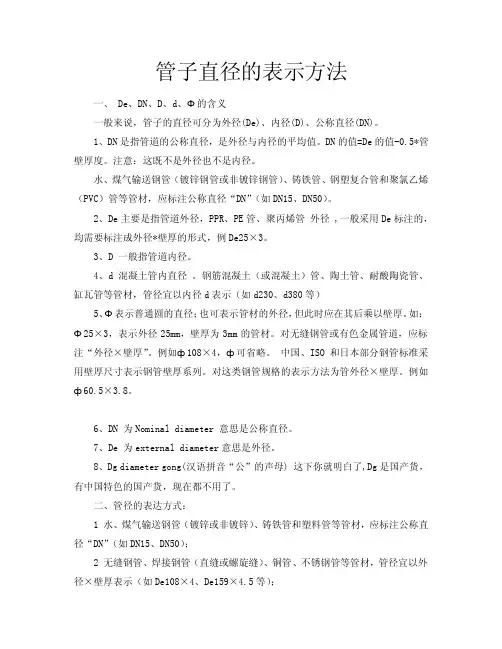

【精选】管子直径表示方法
管子直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D 一般指管道内径。
4、d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
管径的表示方法
管径的表示方法管径是指管道内部的直径，是衡量管道尺寸的重要参数之一。
在不同的领域和行业中，管径的表示方法有所不同。
下面将介绍几种常见的管径表示方法。
一、英寸表示方法英寸（inch）是一种长度单位，常用于英美国家。
在管道领域中，英寸被广泛用于表示管径。
英寸表示方法通常采用分数形式，例如1/2英寸、3/4英寸等。
这种表示方法是比较直观的，可以清晰地表示出管道的大小。
二、毫米表示方法毫米（mm）是国际通用的长度单位之一，在一些领域中，特别是工程和制造业中，常用毫米来表示管径。
毫米表示方法通常采用整数形式，例如20mm、50mm等。
与英寸表示方法相比，毫米表示方法更加精确，能够满足一些特殊需求。
三、公称直径表示方法公称直径（Nominal Diameter，简称DN）是一种常用的管径表示方法，广泛应用于工业管道系统中。
公称直径表示方法是基于标准化的尺寸体系，使用数字来表示管道的大小。
例如DN15、DN25等，其中的数字表示公称直径的数值，单位为毫米。
四、内径和外径表示方法在一些特殊情况下，管径也可以通过内径和外径来表示。
内径是指管道内部的直径，外径是指管道外部的直径。
内径和外径表示方法通常采用毫米为单位，例如Φ20/25mm，其中Φ表示直径的符号，20mm表示管道的内径，25mm表示管道的外径。
五、壁厚表示方法壁厚是指管道壁的厚度，它也是管道尺寸的重要参数之一。
在一些特殊情况下，壁厚也可以被用来表示管径。
壁厚表示方法通常采用毫米为单位，例如20/2mm，其中20mm表示管道的外径，2mm 表示管道的壁厚。
不同的行业和应用领域根据自身的需求选择适合的管径表示方法。
在选择管道时，除了管径之外，还需要考虑其他因素，如材料、压力等。
因此，对于管径的准确表示非常重要，可以避免在选择和使用管道时出现误差或不适用的情况。
管径是衡量管道尺寸的重要参数，不同的行业和应用领域有不同的管径表示方法。
英寸、毫米、公称直径、内径和外径、壁厚等都是常见的表示方法。
管道直径表示方法
管道直径的暗示方法之答禄夫天创作一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采取De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D 一般指管道内径。
4、d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）5、Φ暗示普通圆的直径；也可暗示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，暗示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管尺度采取壁厚尺寸暗示钢管壁厚系列。
对这类钢管规格的暗示方法为管外径×壁厚。
例如ф×3.8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不必了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
管径Dn、De、D、d、Φ的含义和区别
管径Dn、De、D、d、Φ的含义和区别DN是指管道的公称直径注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15 6分管：6/8英寸：DN201寸管：1英寸：DN25寸二管：1又1/4英寸：DN32寸半管：1又1/2英寸：DN40两寸管：2英寸：DN50三寸管：3英寸：DN80（很多地方也标为DN75）四寸管：4英寸：DN100De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
管径Dn、De、D、d、Φ的含义和区别_1 De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径 DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径 d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 × 4DN15-ф22mm，DN20-ф27mm ，DN25-ф34mm，DN32-ф42mm，DN40-ф48mm，DN50-ф60mm ，DN65-ф76(73)mm，DN80-ф89mm ，DN100-ф114mm，DN125-ф140mm ，DN150-ф168mm，DN200-ф219mm ，DN250-ф273mm，DN300-ф324mm ，DN350-ф360mm，DN400-ф406mm ， DN450-ф457mm，DN500-ф508mm， DN600-ф610mm， DN15-ф18mm， DN20-ф25mm ，DN25-ф32mm，DN32-ф38mm ，DN40-ф45mm，DN50-ф57mm ，DN65-ф73mm，DN80-ф89mm，DN100-ф108mm，DN125-ф133mm ，DN150-ф159mm， DN200-ф219mm ，DN250-ф273mm， DN300-ф325mm，DN350-ф377mm， DN400-ф426mm ，DN450-ф480mm， DN500-ф530mm ，DN600-ф630mm。
管径Dn、De、D、d、Φ地含义和区别
DN 是指管道的公称直径注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8 英寸：DN15 ；6分管：6/8 英寸：DN20 ；1寸管：1英寸：DN25 ；寸二管：1又1/4 英寸：DN32 ；寸半管：1又1/2 英寸：DN40 ；两寸管：2英寸：DN50 ；三寸管：3英寸：DN80 （很多地方也标为DN75 ）；四寸管：4英寸：DN100 ；De 主要是指管道外径一般采用De 标注的，均需要标注成外径X 壁厚的形式；主要用于描述：无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN 、De 两种标注方法如下：DN20 De25 ×2.5mmDN25 De32 ×3mmDN32 De40 ×4mmDN 是指管道的公称直径注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8 英寸：DN15 ；6分管：6/8 英寸：DN20 ；1寸管：1英寸：DN25 ；寸二管：1又1/4 英寸：DN32 ；寸半管：1又1/2 英寸：DN40 ；两寸管：2英寸：DN50 ；三寸管：3英寸：DN80 （很多地方也标为DN75 ）；四寸管：4英寸：DN100 ；De 主要是指管道外径一般采用De 标注的，均需要标注成外径X 壁厚的形式；主要用于描述：无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN 、De 两种标注方法如下：DN20 De25 ×2.5mmDN25 De32 ×3mmDN32 De40 ×4mmDN 是指管道的公称直径注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8 英寸：DN15 ；6分管：6/8 英寸：DN20 ；1寸管：1英寸：DN25 ；寸二管：1又1/4 英寸：DN32 ；寸半管：1又1/2 英寸：DN40 ；两寸管：2英寸：DN50 ；三寸管：3英寸：DN80 （很多地方也标为DN75 ）；四寸管：4英寸：DN100 ；De 主要是指管道外径一般采用De 标注的，均需要标注成外径X 壁厚的形式；主要用于描述：无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。
1.管道：管道的外径、内径、公称直径区别
管子的公称直径：一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的公称直径，壁厚。
为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。
化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。
有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。
标准中称此外径与厚度为公称外径与公称厚度。
管道直径表示方法
管道直径的暗示办法一. De.DN.D.d.Φ的寄义一般来说,管子的直径可分为外径(De).内径(D).公称直径(DN).1.DN是指管道的公称直径,是外径与内径的平均值.DN的值=De 的值-0.5*管壁厚度.留意：这既不是外径也不是内径.水.煤气输送钢管（镀锌钢管或非镀锌钢管）.铸铁管.钢塑复合管和聚氯乙烯（PVC）管等管材,应标注公称直径“DN”（如DN15.DN50）.2.De主如果指管道外径,PPR.PE管.聚丙烯管外径 ,一般采取De标注的,均须要标注成外径*壁厚的情势,例De25×3.3.D 一般指管道内径.4.d 混凝土管内直径 .钢筋混凝土（或混凝土）管.陶土管.耐酸陶瓷管.缸瓦管等管材,管径宜以内径d暗示（如d230.d380等）5.Φ暗示通俗圆的直径;也可暗示管材的外径,但此时应在厥后乘以壁厚.如：Φ25×3,暗示外径25mm,壁厚为3mm的管材.对无缝钢管或有色金属管道,应标注“外径×壁厚”.例如ф108×4,ф可省略. 中国.ISO和日本部分钢管尺度采取壁厚尺寸暗示钢管壁厚系列.对这类钢管规格的暗示办法为管外径×壁厚.例如ф×3.8.6.DN 为Nominal diameter 意思是公称直径.7.De 为external diameter意思是外径.8.Dg diameter gong(汉语拼音“公”的声母) 这下你就明确了,Dg是国产货,有中国特点的国产货,如今都不必了.二.管径的表达方法：1 水.煤气输送钢管（镀锌或非镀锌）.铸铁管和塑料管等管材,应标注公称直径“DN”（如DN15.DN50）;2 无缝钢管.焊接钢管（直缝或螺旋缝）.铜管.不锈钢管等管材,管径宜以外径×壁厚暗示（如De108×4.De159×4.5等）;对无缝钢管或有色金属管道,应标注“外径×壁厚”.例如ф108×4,ф可省略.3 钢筋混凝土（或混凝土）管.陶土管.耐酸陶瓷管.缸瓦管等管材,管径宜以内径d暗示（如d230.d380等）;4 塑料管材,管径宜按产品尺度的办法暗示;5 当设计均用公称直径DN暗示管径时,应有公称直径DN与响应产品规格对比表.三.De.DN.d.ф的各自暗示规模1.De--PPR.PE管.聚丙烯管外径2.DN--聚氯乙烯（PVC）管.铸铁管.钢塑复合管.镀锌钢管公称直径3.d --混凝土管公称直径4.ф--无缝钢管或有色金属管道应标注“外径×壁厚”,如：ф108 X 4四.其它解释公称直径(nominal diameter),又称平均外径(mean outside diameter). 为了使管子.管件衔接尺寸同一,采取DN暗示其公称直径（也称公称口径.公称通径).因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼办法.1.以公制(mm)为基准,称 DN (metric unit)2.以英制(inch)为基准,称NB(inch unit)3.DN (nominal diameter)4.NB (nominal bore)5.OD (outside diameter)6.【例】镀锌钢管DN50,sch 20镀锌钢管NB2”,sch 20注：管子表号(Sch．)其实不是壁厚,是壁厚系列.现实的壁厚,同一管径,在不合的管子表号中其厚度各别.1938年美国国度怔准协会ANSIB36.10(焊接和无缝钢管)尺度所划定：管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000,并经圆整后的数值.ISO公制标示 ( ISO metric dimension size )以Da暗示 PVC管,ABS管之管外径 .以De暗示 PP管,PE管之管外径 .例如：外径63mm的塑料管之公制标示 ( mm dimension size ) 为：Da63 ,是针对PVC管,ABS管而言的.新型材料和塑料管用de,留意是小写的哦.Dn重要用在铸铁管.镀锌钢管和钢塑复合管上.别的Dn100等同于de110,Dn150等同于de160的管径.。
