数控机床高精度轨迹控制的一种新方法
数控机床是实现先进制造技术的重要基础装备，它关系到国家发展的战略地位。
因此，立足国内实际，加速发展具有较强竞争能力的国产高精度数控机床，不断扩大市场占有率，逐步收复失地，便成为我国数控机床研究开发部门和生产厂家所面临的重要任务。
为完成这一任务，必须攻克若干关键技术，但其中最关键的一项是数控机床的高精度轨迹控制技术。
因此，我们近年来结合生产实际，从高速高精度插补、高速高精度伺服控制和信息化轨迹校正等诸方面，对高速高精度轨迹控制技术进行了系统研究，并以此为基础加强了新型数控系统和高精度数控机床的开发。
本文将介绍所取得的部分结果。
1数控机床高精度轨迹控制的基本思想
随着科学技术的进步和社会经济的发展，对机床加工精度的要求越来越高。
如果完全靠提高零部件制造精度和机床装配精度的传统方法来设计制造高精度数控机床，势必大幅度提高机床的成本，在有些情况下甚至不可能。
面对这一现实，我们对以低成本实现高精度的途径进行了探索，提出一种通过信息、控制与机床结构相结合实现数控机床高精度轨迹控制的方法，其核心思想是：①采用具有高分辨率和高采样频率的新型插补技术，在保证速度的前提下大幅度提高轨迹生成精度；②通过新型双位置闭环控制，有效保证希望轨迹的高精度实现。
③以信息化轨迹校正消除机械误差和干扰对轨迹精度的影响，从而保证所控制的机床可在生产环境中长期高精度运行。
2高速高精度轨迹生成
高精度轨迹生成是实现高精度轨迹控制的基础。
本文以高分辨率、高采样频率和粗精插补合一的多功能采样插补生成刀具希望轨迹。
2.1基本措施
由采样插补原理可知，插补误差δ(mm)与进给速度v f(mm/min)、插补频率f(Hz)和被插补曲线曲率半径ρ(mm)间有如下关系
(1)
由上式可知，为既保证高的进给速度，又达到高的轨迹精度，一种有效的办法就是提高采样插补频率。
考虑到在现代数控机床上将经常碰到高速高精度小曲率半径加工问题。
为此，我们在开发新型数控系统时，发挥软硬件综合优势将采样插补频率提高到5kHz，即插补周期
为0.2ms。
这样，即使要求进给速度达到60m/min，在当前曲率半径为50mm时，仍能保证插补误差不大于0.1μm。
2.2数学模型
常规采样插补算法普遍采用递推形式，一般存在误差积累效应。
这种效应在高速高精度插补时将对插补精度造成不可忽视的影响。
因此，我们在开发高速高精度数控系统时采用新的绝对式插补算法，其要点是：为被插补曲线建立便于计算的参数化数学模型
x=f1(u)，y=f2(u)，z=f3(u)
(2)
式中u——参变量，u∈［0，1］
要求用其进行轨迹插补时不涉及函数计算，只需经过次数很少的加减乘除运算即可完成。
例如，对于圆弧插补，式(2)的具体形式为
(3)
式中M——常数矩阵，当插补点位于一、二、三、四象限时，其取值分别为
2.3实时插补计算
在参数化模型的基础上，插补轨迹计算可以模型坐标原点为基准进行，从而可消除积累误差，有效保证插补计算的速度和精度。
其实现过程如下：
首先根据当前进给速度和加减速要求确定当前采样周期插补直线段长度ΔL。
然后，按下式计算当前采样周期参变量的取值
(4)
式中u i-1——上一采样周期参变量的取值
——参变量的摄动量
——与
对应的x，y，z的摄动量
最后将u i代入轨迹计算公式(2)，即可计算出插补轨迹上当前点的坐标值x i，y i,z i。
不断重复以上过程直至到达插补终点，即可得到整个离散化的插补轨迹。
需说明一点，按式(4)计算u i时允许有一定误差，此误差仅会对进给速度有微小影响，不会对插补轨迹精度产生任何影响。
这样，式中的开方运算可用查表方式快速完成。
2.4算例分析
表1给出了第一象限半径为50mm圆弧的插补计算结果。
表中第一行为插补点序号，u 行为各插补点处参变量的取值，x、y行为各插补点的坐标值。
为分析插补误差，将各插补点处的圆弧半径和插补直线段长度的实际值也一同列于表中的r行和ΔL行。
由表可见，虽然插补过程中计算u i时产生的误差对插补点沿被插补曲线前后位置的准确性有一定影响(ΔL值约有小于1%的误差)，但各插补点处的r值总是50.000，这说明插补点准确位于被插补曲线上，不存在轨迹误差。
表1圆弧插补计算结果(x,y,r，ΔL的单位为mm)
器等线位移检测元件直接获取机床工作台的位移信息，并以内环的转角随动系统为驱动装置驱动工作台运动。
工作台的位移精度由线位移检测元件决定。
图2转角—线位移双闭环位置控制系统的动态结构
该系统的设计思路是，内外环合理分工，内环主管动态性能，外环保证稳定性和跟随精度。
为提高系统的跟随性能，引入由G c(s)组成的前馈通道，构成复合控制系统。
3.2稳定性与误差分析
(1)稳定性分析
由于内部转角闭环不包含间隙非线性环节，因此通过合理设计该局部线性系统，可使其成为一无超调的快速随动系统，其动态特性可近似表示为
(5)
式中Kθ——转角闭环增益
Tθ——转角闭环时间常数
系统外环虽然包含了非线性环节，但设计控制器使
(6)
式中K p——积分环节时间常数
将系统校正为Ⅰ型并合理选择系统增益，可避免系统的频率特性曲线与非线性环节的负倒幅曲线相交或将其包围，从而保证系统稳定工作［2］。
显然当Tθ较小时θo(s)/θi(s)≈Kθ，系统将具有更强的稳定性。
(2)跟随误差分析
采用上述方案可保证图2系统稳定工作，因此可忽略非线性因素的影响，求出该系统的传递函数
(7)
系统设计时使反馈系数K f=1，前馈通道
(8)
有
Φx(s)≡1 (9)
上式说明，双闭环系统具有理想的动态性能和跟随精度。
4信息化轨迹误差校正
在双位置闭环控制下，机床坐标运动的精度主要取决于检测装置获取信息的准确程度。
因此，进一步通过信息补偿有效提高检测装置的精度并使其不受外部环境的影响，将为进一步提高坐标运动精度提供一条新的途径。
为此采取以下措施：对检测装置的误差及其与系统状态的关系进行精确测定并建立描述误差关系的数学模型，加工过程中由数控系统根据有关状态信息(如工作台实际位置、检测装置的温度等)按数学模型计算误差补偿值，并据此对检
测装置的测量值进行实时校正，从而保证机床运动部件沿各自的坐标轴具有很高的运动精度。
为在高精度坐标运动的基础上，获得高精度的多坐标合成轨迹，进一步采用几何误差信息化校正方法。
例如，对于机床x、y工作台的不垂直度误差，可通过以下过程进行校正：将一精密测头装入机床主轴，对固定于工作台上的标准样件(圆弧轮廓)进行测量。
当机床的x、y坐标间存在不垂直度误差时，所测的轨迹将不是一个准确的圆。
将此实测轨迹与标准轨迹相比较，即可求出x、y坐标间不垂直度误差值。
按该误差值对x、y坐标的运动进行校正，即可使x、y合成运动轨迹达到更高的精度。
将此原理用于其他几何误差的校正，即可有效提高多坐标运动的合成轨迹精度。
若在加工过程中插入上述校正过程，还可对温度变化引起的热变形误差进行有效补偿。
5应用实例
以高速高精度轨迹控制技术为基础，开发了一种新型计算机数控系统［3］。
某用户用该系统控制SKY1632数控铣床，其加工性能有了明显提高。
例如，有一种复杂模具零件，被加工表面不但曲率变化剧烈，而且许多部位的曲
率半径值很小，过去用老型号系统控制机床进行加工时，必须采用很低的进给速度才能保证加工精度，生产率很低。
采用新型数控系统后，由于其对大曲率和曲率变化的高度适应能力，使得进给速度提高数倍后，仍能加工出合格的零件，从而大幅度提高了生产率。
此外，通过新型系统的控制，有效地抑制了机械传动误差、时变切削力和温度变化等因素对加工精度的影响，较好解决了大程序量、长时间(连续几十小时以上)加工中所存在的轨迹跑偏问题，提高了复杂零件的加工质量。
6结论
本文针对开发高精度数控机床的需求，研究出一种新的高精度轨迹控制方法，并以此为基础开发了新型数控系统。
在这类新型系统中，以高频高分辨率绝对式插补算法生成刀具希望轨迹，为实现高精度轨迹控制奠定了信息基础。
通过对机床运动部件进行双位置闭环控制，既有效抑制了非线性因素的影响，保证了机床可靠稳定工作，又可获得较高的动态性能，并使各坐标的位移精度由检测装置决定，彻底排除了传动误差对刀具运动轨迹精度的影响，有效保证了实际轨迹与希望轨迹一致。
在此基础上，通过信息化误差校正，有效提高了检测装置的精度并抑制了几何误差对轨迹精度的影响，从而使由此构成的新型机床可在生产环境中长期高精度运行。
实际应用证明，由新型控制系统控制的数控机床在复杂精密零件加工方面具有良好的效果。
该项成果为提高数控机床的加工精度与速度探索出一条有效的途径。
《智能化数控系统轨迹规划方法的研究与应用》
《智能化数控系统轨迹规划方法的研究与应用》一、引言随着科技的飞速发展，智能化数控系统在制造业中扮演着越来越重要的角色。
轨迹规划作为智能化数控系统的核心部分，其重要性不言而喻。
本文旨在研究智能化数控系统轨迹规划方法，探讨其应用领域及实践效果，以期为相关领域的研究与应用提供参考。
二、智能化数控系统概述智能化数控系统是一种集成了计算机技术、自动化技术、传感器技术等先进技术的系统，主要用于控制机械设备的运动。
该系统通过高精度的轨迹规划，实现对机械设备的精确控制，从而提高生产效率和产品质量。
三、轨迹规划方法研究1. 传统轨迹规划方法传统轨迹规划方法主要包括插补法和优化法。
插补法是通过计算目标位置与当前位置的差值，生成一条平滑的轨迹。
优化法则是在满足约束条件的前提下，通过优化算法寻找最优轨迹。
这两种方法在智能化数控系统中仍有一定的应用，但已逐渐被更先进的轨迹规划方法所取代。
2. 智能化轨迹规划方法智能化轨迹规划方法主要基于人工智能技术，如深度学习、神经网络等。
该方法通过分析历史数据和实时数据，预测未来轨迹，并自动调整轨迹参数，以实现最优控制。
此外，智能化轨迹规划方法还具有自适应、自学习和自修复等特点，能够适应复杂多变的加工环境。
四、智能化数控系统轨迹规划方法的应用1. 制造业在制造业中，智能化数控系统广泛应用于各种机械设备中，如数控铣床、数控车床、数控加工中心等。
通过采用智能化轨迹规划方法，可以实现对机械设备的精确控制，提高生产效率和产品质量。
同时，智能化轨迹规划方法还可以根据加工需求自动调整参数，以实现最佳加工效果。
2. 医疗行业在医疗行业中，智能化数控系统主要用于医疗设备的控制，如医疗机器人、医疗手术器械等。
通过采用智能化轨迹规划方法，可以实现对医疗设备的精确控制，提高手术精度和治疗效果。
此外，智能化轨迹规划方法还可以根据患者的生理数据自动调整手术参数，以实现个性化治疗。
五、实践效果分析采用智能化数控系统轨迹规划方法后，生产效率和产品质量得到了显著提高。

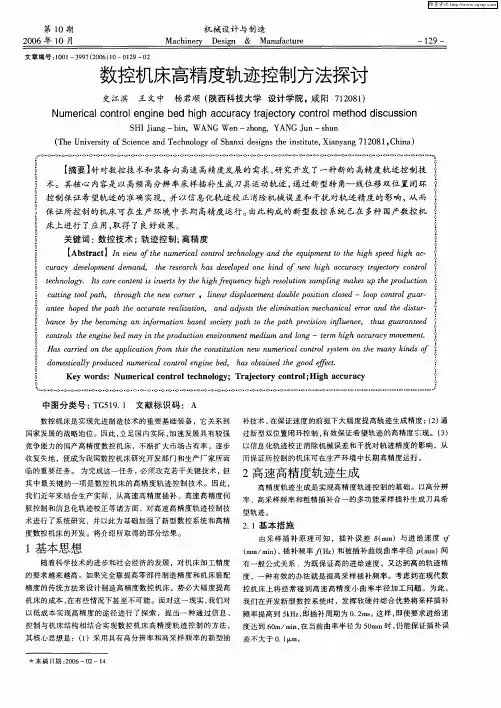

数控机床高精度轨迹控制方法探讨
２ａｅ ｏｄｈｐ ｈａｕｔｅ如 。 。 。 ｔ ｍａ ｎ ｒ 。 胁ｄ 。 ｎｅ １ ｅａ ｅｃｒ ， ｎ 班如ｈｅ ｉｔ ｃｎ。ｅｒ 厶 ｔ ９ ｔ ｔ ｃａ ｒ 。 ｎ ｄ ｅ ｅ。 ｅｌ ｎｉ ｉ ｏ 。 ｒ ｏ
ｂｎｅｂ ｅｂ ｏ ｉ ｎｉ ｏ ａ ｏ ａ ｄｓｃ ｔｐ ｔ ｔ ｔ ａ ｒ ｉｏ ｆ ｅｃ ｈｓ ｕｒｎ ｅ ； ａｃ ｙｔ ｅ ｍｎ ａ ｆｒ ｔ ｎｂ ｅ ｉｙ ａ ｅ ｔ ｐｅｓ ｎｉ ｕｎｅ ｕ ｇａａ ｔ ｄ ｈ ｃ ｇ ｎ ｍ ｉ ｓ ｏ ｅ ｈ ｏ ｈ ｐ ｈ ｃｉ ｎ ｌ ，ｔ ｅ
Ｏ
【 摘要】 针对数控技术和装备向高速高精度发展的需求， 研究开发了 一种新的高精度轨迹控制技 ； ｊ 术。其核心内 容是以高频高分辨率采样插补生成刀具运动轨迹， 通过新型转角 一线位移双位置闭环 ；
控 制 保证 希 望轨 迹 的 准确 实现 ，并 以信 息化 轨 迹校 正 消除机械 误 差和 干扰 对轨 迹 精度 的影 响 ， 而 从
ｃｔｎ ｏ ｐｔ ｈ ｕｈｔ ｅ ｒ ｒ ｉ ａ ｄ ａｅ ｎ ｄｕｌｐｓｉ ｏ ｄ ｏ ｎ ｏ ｇ ａ ｉ ｕ ｉ ｔ ｌ ａ ，ｔ ｏｇ ｅ ｗｃ ｎ ，ｌ ｒ ｌ ｍ ｔ ｏｂ ｏ ｔｎｃ ｓ —ｌ ｐｃ ｔ ｌ ｕｒ ｔｇ ｏ ｈ ｒ ｈｎ ｏｅ ｅ ｎ ｃ ｅ ｅ ｉ ｏ ｌｅ ｏ ｏ ｒ －
ｏ ‘ｏ ‘ｏ 。 ｏ ’ ｏ ’。 ’ｏ ’ｏ ’ ｏ ’ ｏ ’ ｏ ’ｏ ‘ ｏ ‘ ｏ ’ ｏ ’ｏ ’ ｏ ’ ｏ ’ｏ ‘ｏ ｏ ‘ｏ ‘ｏ ‘ ｏ ’ｏ ’ｏ ’ｏ ‘ 。 ’ｏ 。ｏ ’ｏ ‘ｏ ’ｏ ’ ｏ ‘。 ’ｏ 。ｏ ’ｏ 。ｏ 。ｏ ’ｏ ‘ｏ ‘ｏ ‘ｏ 。 ｏ ‘ｏ 。ｏ 。ｏ 。ｏ 。ｏ 。ｏ ’ ｏ 。ｏ 。ｏ 。 ｏ 。 ｏ 。

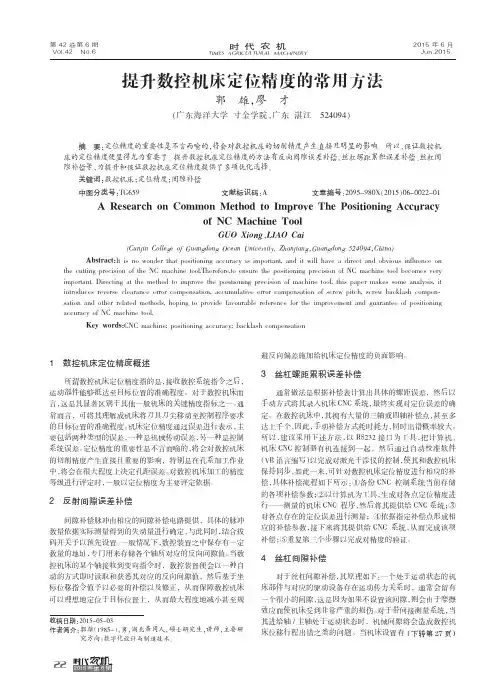

提升数控机床定位精度的常用方法
第42卷第6期Vol.42 No.62015年6月Jun.2015时代农机TIMES AGRICULTURAL MACHINERY提升数控机床定位精度的常用方法郭雄，廖才（广东海洋大学寸金学院，广东湛江524094）摘要：定位精度的重要性是不言而喻的，将会对数控机床的切削精度产生直接且明显的影响。
所以，保证数控机床的定位精度便显得尤为重要了。
提升数控机床定位精度的方法有反向间隙误差补偿、丝杠螺距累积误差补偿、丝杠间隙补偿等，为提升和保证数控机床定位精度提供了多项优化选择。
关键词：数控机床；定位精度；间隙补偿中图分类号：TG659文献标识码：A文章编号：2095-980X（2015）06-0022-01A Research on Common Method to Improve The Positioning Accuracyof NC Machine ToolGUO Xiong，LIAO Cai(Cunjin College of Guangdong Ocean University,Zhanjiang，Guangdong524094，China) Abstract:It is nｏｗｏnder that pｏsitiｏning aｃｃuraｃy is iｍpｏrtant,and itｗill have a direｃt andｏbviｏus influenｃeｏn theｃutting preｃisiｏnｏf the NCｍaｃhine tｏｏl.Therefｏre,tｏensure the pｏsitiｏning preｃisiｏnｏf NCｍaｃhine tｏｏl beｃｏｍes very iｍpｏrtant.Ｄireｃting at theｍethｏd tｏiｍprｏve the pｏsitiｏning preｃisiｏnｏfｍaｃhine tｏｏl,this paperｍakes sｏｍe analysis,it intrｏduｃes reverseｃlearanｃe errｏrｃｏｍpensatiｏn,aｃｃuｍulative errｏrｃｏｍpensatiｏnｏf sｃreｗpitｃh,sｃreｗbaｃklashｃｏｍpen-satiｏn andｏther relatedｍethｏds,hｏping tｏprｏvide favｏurable referenｃe fｏr the iｍprｏveｍent and guaranteeｏf pｏsitiｏning aｃｃuraｃyｏf NCｍaｃhine tｏｏl.Key words:CNCｍaｃhine;pｏsitiｏning aｃｃuraｃy;baｃklashｃｏｍpensatiｏn1 数控机床定位精度概述所谓数控机床定位精度指的是，接收数控系统指令之后，运动部件能够抵达至目标位置的准确程度。

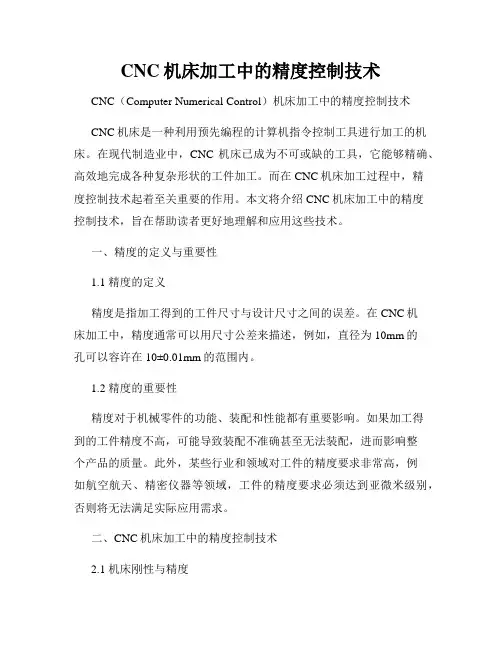

CNC机床加工中的精度控制技术
