汽车电子常用测试仪器使用讲解

合集下载

dsox2014a示波器的中文使用说明书

dsox2014a示波器的中文使用说明书

dsox2014a示波器的中文使用说明书DSOX2014A示波器中文使用说明书引言:DSOX2014A示波器是一款先进的测试仪器,广泛应用于电子、通信、汽车、航空航天等领域。

本文将为您详细介绍DSOX2014A示波器的功能和使用方法,帮助您充分利用这一仪器的优势,提高测试效率和准确性。

一、产品简介DSOX2014A示波器是一款带有4个模拟信号通道的超高性能示波器。

它采用了先进的数字信号处理技术,具备出色的波形显示和测量能力。

示波器的主要特点包括:高带宽、高采样率、大存储深度、多种触发方式、丰富的自动测量功能和便捷的操作界面。

二、主要功能1. 波形显示和测量:DSOX2014A示波器具备高亮度、高对比度的显示屏,能够清晰地显示波形。

通过多种触发方式,用户可以捕获到各种复杂的信号波形,并进行准确的测量和分析。

2. 自动测量功能:示波器内置了丰富的自动测量功能,包括峰峰值、平均值、最大值、最小值、频率、周期等参数的自动测量。

用户只需轻松设置相关参数,示波器即可自动完成测量,提高测试效率。

3. 存储与回放:DSOX2014A示波器具备大容量的存储空间和高速的数据传输能力,可以方便地保存和回放波形数据。

用户可以随时对保存的波形进行回放和分析,提高测试效率和准确性。

4. 外部触发功能:示波器支持外部触发功能,用户可以通过外部信号对示波器进行触发,以便更好地捕获信号波形。

外部触发功能可以应用于各种测试场景,提高测试的灵活性和可靠性。

5. 数据分析功能:DSOX2014A示波器内置了多种数据分析工具,包括频谱分析、时域分析、波形数学运算等。

用户可以通过这些工具对信号波形进行深入分析,提取有用的信息。

三、使用方法1. 示波器的连接与设置:首先,将被测信号正确连接到示波器的通道上。

然后,根据被测信号的特点,设置合适的触发方式、触发电平和触发时间。

示波器的触发设置直接影响到波形的清晰度和稳定性,因此正确设置触发参数非常重要。

汽车电器设备的检测仪器知识

汽车电器设备的检测仪器知识

汽车电器设备的检测仪器知识1. 检测仪器的重要性及作用汽车电器设备的检测仪器是现代汽车维修领域不可或缺的工具。

它们可以帮助技师快速、准确地诊断和修复汽车电器故障。

以下将介绍几种常见的汽车电器设备检测仪器及其作用。

2. 万用表万用表是汽车电器检测中最基本和常用的仪器之一。

它可以测量电流、电压和电阻等参数。

万用表可以帮助技师检查汽车电路中的断路、短路和其他电路故障。

另外,万用表还可以进行连线测试,以确认是否有正确的电气连接。

3. 示波器示波器也是汽车电器检测中常用的仪器之一。

它能够显示电信号的波形,并通过观察波形来判断电路是否正常工作。

示波器可以帮助技师检测传感器信号、电压波形和电子模块故障等。

它还可以用于检查点火系统以及引擎的工作状况。

4. 数据记录仪数据记录仪可以记录和存储电子模块的工作数据。

通过连接到汽车的数据总线上,数据记录仪可以获取和保存各种传感器和控制模块的数据。

这些数据可以帮助技师分析和诊断电子模块的故障,找到问题的源头。

5. 故障码读取仪故障码读取仪是诊断汽车电子系统故障的重要工具。

它可以通过与汽车OBD (On-Board Diagnostics)系统通信来读取和解码故障码。

故障码读取仪可以帮助技师确定故障的类型和位置,并提供相应的修复建议。

6. 电瓶检测仪电瓶检测仪主要用于检测汽车电瓶的电压和容量。

它可以帮助技师确定电瓶的健康状况,并判断是否需要更换电瓶。

电瓶检测仪还可以诊断电瓶充电系统的故障,如发电机、整流器等。

7. 环境检测仪环境检测仪主要用于检测汽车环境参数,如温度、湿度、氧气浓度等。

这些参数对于汽车电子模块和传感器的正常工作非常重要。

环境检测仪可以帮助技师判断是否存在环境问题,并进行相应的调整和修复。

8. 其他检测仪器除了上述介绍的常见检测仪器之外,还有许多其他类型的仪器,如电动机分析仪、电路测试仪、冷却系统检测仪等。

这些仪器各有其特定的作用,可以帮助技师更全面地检测和修复汽车电器设备的故障。

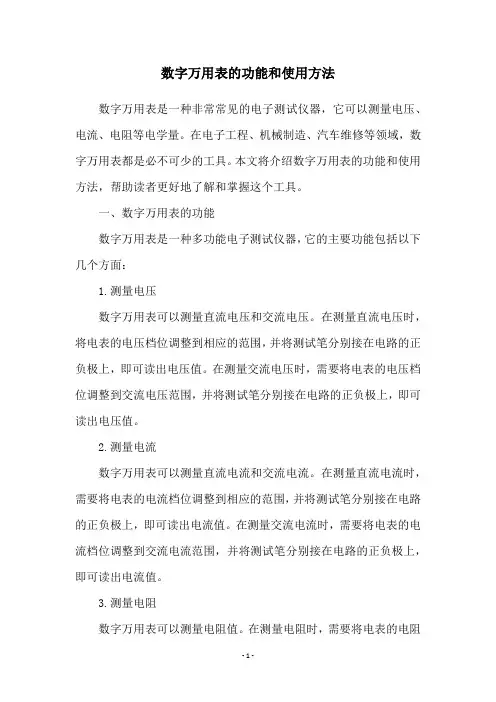

数字万用表的功能和使用方法

数字万用表的功能和使用方法

数字万用表的功能和使用方法数字万用表是一种非常常见的电子测试仪器,它可以测量电压、电流、电阻等电学量。

在电子工程、机械制造、汽车维修等领域,数字万用表都是必不可少的工具。

本文将介绍数字万用表的功能和使用方法,帮助读者更好地了解和掌握这个工具。

一、数字万用表的功能数字万用表是一种多功能电子测试仪器,它的主要功能包括以下几个方面:1.测量电压数字万用表可以测量直流电压和交流电压。

在测量直流电压时,将电表的电压档位调整到相应的范围,并将测试笔分别接在电路的正负极上,即可读出电压值。

在测量交流电压时,需要将电表的电压档位调整到交流电压范围,并将测试笔分别接在电路的正负极上,即可读出电压值。

2.测量电流数字万用表可以测量直流电流和交流电流。

在测量直流电流时,需要将电表的电流档位调整到相应的范围,并将测试笔分别接在电路的正负极上,即可读出电流值。

在测量交流电流时,需要将电表的电流档位调整到交流电流范围,并将测试笔分别接在电路的正负极上,即可读出电流值。

3.测量电阻数字万用表可以测量电阻值。

在测量电阻时,需要将电表的电阻档位调整到相应的范围,并将测试笔分别接在电路的两端,即可读出电阻值。

4.测试二极管数字万用表可以测试二极管的正负极性。

在测试二极管时,需要将电表的二极管测试档位调整到正负极性测试位置,并将测试笔分别接在二极管的两端,即可读出二极管的正负极性。

5.测试晶体管数字万用表可以测试晶体管的正负极性、电流放大倍数和电压放大倍数。

在测试晶体管时,需要将电表的晶体管测试档位调整到相应的测试位置,并将测试笔分别接在晶体管的三个引脚上,即可读出晶体管的正负极性、电流放大倍数和电压放大倍数。

6.测试电容数字万用表可以测试电容值。

在测试电容时,需要将电表的电容测试档位调整到相应的范围,并将测试笔分别接在电容的两端,即可读出电容值。

7.测试电池数字万用表可以测试电池的电压和电量。

在测试电池时,需要将电表的电池测试档位调整到相应的范围,并将测试笔分别接在电池的正负极上,即可读出电池的电压和电量。

任务18-其它常用检测仪器设备的使用

任务18-其它常用检测仪器设备的使用
3、安装定位仪 (1)安装传感器
将四个传感器按照对应车轮 的位置安装到卡具上,并初步 调整水平
18.7 四轮定位仪的使用
(2)连接电缆 • 电缆插头上的箭头和插座上的
箭头标记对好之后,就可以直 接插入。
18.7 四轮定位仪的使用
(3)解除固定销 • 电缆连接好之后,拔掉转角盘和后滑板上的固定销。
以防烧伤; 4、使用完毕后,要用软湿布把仪器擦干净,以免造成腐
蚀和弄脏光学元件使测量结果不准确; 5、光学零件表面不能碰伤、划伤; 6、应在干燥、无尘、无腐蚀性气体的环境中保存仪器,
以免光学零件表面发霉。
18.4 红外测温仪的使用
一、红外测温仪的认识 红外测温仪测量物体表面温 度,测温仪的光学元件将发射 的、反射的以及透射的能量会 聚到探测器上。测温仪的电子 元件将此信息转换成温度读数, 并显示在测湿仪的显示面板上。
带、皮带轮等运转部件。 • 定时对冰点仪进行低校准。 • 冰点仪使用完毕后,应将测试液清洁干净后再
归位放置。 • 不要将激光直接对准眼睛或指向反射性表面。 • 仪器不能穿过透明表面进行测量,如玻璃和塑
料,只能测量这些材料的表面温度。
• 皮带张紧吕的树脂材质的外壳不要碰上矿物系、石油系的油。 • 禁止随意分拆调整仪器。 • 定期使用检测规(选件)对张紧器进行精度检测。 • 使用空调检漏仪前,均要检查探头和防护罩确无灰尘或油脂。 • 定期更换空调检漏仪的探头。 • 应定期对保养维护和校准。 • 四轮定位仪只能用于四轮定位和车辆检查的作业,禁止在四
18.2 听诊器的使用
听诊器故障声音判断: • 当耳管里传出清晰脆尖细的声音时,说明振动频率较高,
一般是相对较小的构件,较小的裂纹,强度相对较高的 金属部件产生了局部缺陷。 • 当耳机里传出较低沉混浊的噪声时,说明振动频率较小 低,一般是相对较大,较长的构件,较大的裂纹或缺陷, 强度相对较低的材料。 • 当耳管里传出的噪声比平时增强时,说明机器故障正在 发展,声音越大,故障越严重。 • 如果耳机里传出的噪声不再是规律的间歇出现,而是随 机的杂乱出现,这说明某个部件己松动,随时会出现意 外事故。

第二章完汽车常用故障诊断仪具教程

第二章完汽车常用故障诊断仪具教程

3)操作X—431时应握住主机,不要握着SMARTBOX盒或打印机盒,以
免造成SMARTBOX或打印机受力过大,接口松动。 4)插拔打印机、SMARTBOX诊断测试盒时,应将主机握紧,避免掉到 地上。 5)不要在不必要的情况下频繁插拔CF卡。 6)尽量轻拿轻放,避免撞击,不使用时应将电源拔下。 7)使用完X—431后注意将触摸笔插入主机后的插孔中,同时将电缆和
号;模拟频率: 0010~8000Hz;模拟电阻: 0.00001~500000Ω。
常工作温度(冷却液温度90~110℃,变速器油温50~80℃)。
5)X—431使用环境正常温度范围为0~50℃(在环境温度5℃左右开机后 需热机30min左右)。
3.准备与连接
1)插CF卡。 2)选择测试接头。 3)查找诊断座。 4)将X—431电眼睛测试主线的一端插入SMARTBOX诊断测试盒数据接
2.基本配置
图2-9 WU—2000“车博士”汽车故障电脑诊断分析仪 1—主机 2—主测试线 3—多功能诊断卡 4—故障诊断卡 5—示波/传感器测试器 6—测试 器
2.基本配置
(1)主机 测试汽车电脑控制系统的故障信息,通过各种按键的操作获
含有不同车型的故障信息库,各种传感器资料和线路 可测试各种传感器电压值、电阻值、波形图并
接头等附件放入箱子,避免丢失。
4.操作注意事项
8)如需将主机从皮套里拿出或装入皮套时,应先将CF卡拔出,同时将 顶杆压入,避免刮坏皮套。
二、WU—2000“车博士”汽车故障电脑诊断分析仪
1.主要特点 2.基本配置 3.仪器功能
1.主要特点
它集成了汽车故障诊断、故障专家分析、图库索引、元件测试、 波形测试、汽车维修建档管理等功能。采用了具有国际领先水平 的数字化超集成电脑技术,对数据、图形的处理功能很强,且无 须换卡。

第2章 汽车解码器的检测仪器 [汽车检测仪器设备的使用技巧]

第2章 汽车解码器的检测仪器  [汽车检测仪器设备的使用技巧]

• 二、测试前仪器的准备 • 1、按照被测项目说明连接好设备,选择正确的测试探头或
者感应夹。如果诊断座不带电源,需要外界电源,那必须红 色鳄鱼夹接电瓶负极,防止因接反烧坏仪器。若外接电源, 应先连接电源,然后接诊断座。连接方法如图2-11所示。
电子工业出版社
• 2、按[POWER]键仪器 将进行自检,自检结束 后按[ENTER]键,如果 用户没有对仪器进行注 册,仪器的使用次数是 有限的,此时屏幕会显 示一段提示信息,提示 用户及时注册并显示该 仪器还能使用次数。按 [ENTER]键进入开机等 待画面,等待20秒或者 直接按[ENTER]键进入 主菜单界面,主界面如 图2-12所示
• 5、点火正时和怠速应在标准范围,水温和变速 器油温达到正常工作温度。
电子工业出版社
汽车检测仪器设备的使用技巧
• 6、连接仪器。将CF卡插入X-431的CF卡插槽内,注意使印 有“UP SIDE”字样的一面朝上,且确保插入到位。将X431主测试线的一端插入SMARTBOX数据接口内。将X-431
电子工业出版社
汽车检测仪器设备的使用技巧
• (6)读独立通道数据。在功能菜单中,单击“读独立通 道数据”选项读取计算机的运行数据参数,X-431要求用 户输入通道号,单击相应的数字即可输入通道号。
• (7)测试执行元件:在功能菜单中,单击[测试执行元 件]选项驱动执行器件进行检测。
• (8)控制单元编码:如果车辆的代码没有显示或主计算 机已经更换,则必须给控制单元编码。(一个控制单元 有时能够适应多种车型,这由控制单元内部所存储的不 同程序来决定,控制单元的一个编码代表了其中的一个 程序。所以,在更换控制单元时,一般要先查看一下原 车所用的控制单元编码,然后给新的控制单元编上同样 的编码。)给控制单元编码的具体操作如下:

elecall万用表使用方法

elecall万用表使用方法

elecall万用表使用方法Elecall万用表是一种普通电子实用仪器,被广泛应用于电气工程、电子技术、通讯工程、汽车维修、电力系统等领域。

Elecall万用表使用方法简单,但正确认识和熟练掌握使用方法是保证精准测试和应用测试工作有效性和安全性的关键。

本文将围绕Elecall万用表使用方法进行详细阐述,以帮助用户更好的学习和使用。

使用步骤如下:步骤一:了解万用表结构和功能万用表是由电流表、电压表、电阻表组成的综合型测试仪,与单用表相比,具有多功能特点。

通常,在万用表的显示屏中,有两个数字分别为Ⅰ、Ⅱ,它们分别用来显示直流电压、直流电流、交流电压、阻值等。

在外观方面,万用表的主题部分是由一个后掠式的握持握手、一个白底的显示屏、一个转弯旋钮、多种连接插头和测试线组成的。

步骤二:准备工作在使用过程中,应先安装电池和测试线,并检查电池的电量和测试线的连接情况,确保安全可行。

同时,也应清洁桔色和黑色端口以确保良好的接触以测试精度。

步骤三:选择测试对象,准备测试在进行测试之前,首先要确认被测量对象的正、负两端。

关闭电源并将测试线相应地连接到待测电器上。

步骤四:选择测试范围转动字码尺控制旋钮以选择电流、电压或阻力的范围。

据测试对象的范围设定正确的测试范围。

步骤五:测试勾选万用表的尖端以及测试线,将它们与电器接触到,观察或记录数字或仪表的读数值信息,并在测试结果不表深信服仍需继续进行更深入和准确测试的情况下重复此步骤。

步骤六:清理在测试完成后,把测试线收拾整齐,关闭旋钮,拔掉连线,清洁插头,将握手握紧,将万用表放置在适当的位置,并关闭电池盖。

在普通物品的使用过程中,您应该掌握它的使用方法,了解它的停放方法,以及进行检查和清扫的规范。

这将确保您使用万用表时的安全和有效性,并保证万用表能够长期供您使用。

汽车常用仪器教案

汽车常用仪器教案

3.尾部电源端口:接通 220v 交流电源。 4.固定底座:方便存放。 三.示波器的前面板及探头使用
其结构 及各部 分用途
1.初步认识前面板各部分的名称及位置 (1)旋钮:辉度旋钮、聚焦旋钮、X 移位旋钮、释抑 旋钮、时间旋钮、电平旋钮、轨迹分离旋钮、Y1 移位 旋钮、Y2 移位旋钮、Y1 电压旋钮、Y2 电压旋钮等共 11 个旋钮。
学生对 照示波 器前面 板认识 各部分 的名称 及位置
(2)按键 所有按键可分为独立按键及联动按键。
(3)Y1 及 Y2 输入端口:输入不同检测信号。
(4)其他功能部件 2.示波器探头的使用 示波器的探头一端接示波器,一端接被测信号,使用 时注意保护接地鳄鱼夹,防止脱落。
结合示 波器探 头实 物,讲 解探头 的使用 及注意 事项
教师巡 回观察 指导, 并总结 学生存 在的问 题。
课程名称 授课日期 授课时数
汽车电工电子技术
2019-4
5
授课班级
课题名称
示波器的使用
18 级汽修班
4
教学目的 与要求
知识与技能: 1. 掌握示波器的分类和面板组成; 2.掌握示波器的使用方法,能够正确使用示波器测量相关波形。 过程与方法: 1.通过小组合作、探究,培养学生团队合作能力。学会正确使用 万用表。 2.通过直观的实践操作,激发学生学习的兴趣。 3.通过引导学生自主探究,培养分析处理问题和主动学习的能 力。 情感态度价值观: 1.培养学生认真、严谨的学习态度。 2.充分调动学生的学习积极性,培养团队合作能力。 3.树立正确的学习观,养成良好的学习习惯。
四、万用表测量电压的方法步骤 1.表笔连接 2.打开万用表电源; 3.挡位、量程选择;
3
途,提 起学生 兴趣
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

a、按‘LEVEL’然,后输入数字20; b、按‘ENT’键确认所输入数字; c、按‘STO’键,然后再按‘ENT’键,保存。
P26
信号发生器
四、常用设置 3输入数字22.5; b、按‘ENT’键确认所输入数字; c、按‘STO’键然,后再按‘ENT’键,保存。
P18
毫伏表
常用测试仪器使用讲解
五、注意事项 1、选择合适量程,防止指针满偏。
P19
信号发生器
常用测试仪器使用讲解
P20
信号发生器
常用测试仪器使用讲解
一、定义 能提供各种频率、波形和输出电平电信号,
常用作测试的信号源或
激励源的设备
二、主要用途:
提供(收音)所需的模拟信号
P21
信号发生器
电源开关
P10
双踪示波器
常用测试仪器使用讲解
四、注意事项 1、不要使光点停留在一点不动。
P11
毫伏表
常用测试仪器使用讲解
P12
毫伏表
常用测试仪器使用讲解
一、定义 用来测量正弦电压的交流电压表
二、主要用途: 测量被测机的输出幅度
P13
电表读 数指示
毫伏表
常用测试仪器使用讲解
机械调零 量程开关 输入接口
SG步骤设置
信号调制度
常用测试仪器使用讲解
信号频率
信号强度
信号输出端
P22
信号发生器
信号频率 信号强度 SG步骤设
置 信号调制

P23
常用测试仪器使用讲解
信号发生器
调制信号 为1KHz
FM信号 设置
P24
常用测试仪器使用讲解
调制信号: 400Hz
AM信号设 置
信号发生器
四、常用设置 1、频率设置
电源开关
P14
模式开关
3V档
P15
毫伏表
2~3V
常用测试仪器使用讲解
一般测试时,VT表都是在 3V档,旋转音量后VT表指 针要在2~3V之间。如作 业指导书没有特别要求, 按仪器上黄色指示设置。
1V档
3V档
毫伏表
常用测试仪器使用讲解
信号输出分针>1.5dB, 为不 良品
信号输出分针≤1.5dB, 可接受
AUTO:自动 NORM: 正常 TV-V:电视场 TV-H:电视行
常用测试仪器使用讲解
触发交替选择( “CHOP”和“TRIG ALT”同时按下, 则不能同步显示)
触发电平
斜率
亮度调整
聚焦调整
电源开关
触发源选择
CH1:CH1内部触发 CH2:CH2内部触发 LINE:选择交流电源作为触发信号 EXT :外部触发作为触发信号源
调整显示的 水平位置
波形向左右 放大十倍
扫描时间 微调旋钮
水平扫描时 间选择旋钮
调整显示波形 的垂直位置
用于调整显示 的垂直刻度
双轨迹的显示方式 ALT(交替)模式 CHOP(断续)模式
通道输入信号耦合 切换开关,一般选 择AC
通道2反向
模式选择,一 般选择DUAL
GND
P9
双踪示波器
触发模式功能
电压调节
电压正极
四、注意事项 1、确保接地良好; 2、使用前确认电压; 3、远离磁性物质。
常用测试仪器使用讲解
P6
双踪示波器
常用测试仪器使用讲解
P7
双踪示波器
常用测试仪器使用讲解
一、定义 能显示被测量瞬时值轨迹变化情况的仪器
二、主要用途: 将被测机的电信号转化为波形曲线
P8
双踪示波器
常用测试仪器使用讲解
P16
常用测试仪器使用讲解
毫伏表
四、读数 1、电压读数(黑色量程为电压读数): 前面两个量 程为电压读 数量程
a、确定读数范围:量程开关处于“1”开头的各档 (1V\1mV\10V\100mV等),此时对应第一个量程(0-1.1),量程 开关处于“3”开头的各档,此时对应第二个量程(0-3.5); b、确定指针数字:读数,如上图,红针所指数值为0.22; c、确定最终读数:指针所指数值与量程开关上的电压数值相乘, 即为该指针电压值(如上图红针,假设量程开关是100V,则红针 电压为:0.22/1.0X100V=22V)
P27
信号发生器
四、常用设置 4、开始SG步骤设置
常用测试仪器使用讲解
a、按‘ADDR然’,后输入开始的SG步骤(如03); b、按‘ENT’键确认所输入数字; c、按‘SHIFT’键然,后再按‘RTN’键; d、按‘STO’键然,后再按‘ENT’键,保存。
P28
信号发生器
四、常用设置 5、结束SG步骤设置
常用测试仪器使用讲解
a、按‘FREQ’,然后输入数字108(表示信号频率108MHz); b、若所输入的信号频率为KHz,则需要输入完步骤a后,再按KHz 键; c、按‘ENT’键确认所输入数字; d、按‘STO’键,然后再按‘ENT’键,保存。
P25
信号发生器
四、常用设置 2、信号强度设置
常用测试仪器使用讲解
常用测试仪器使用讲解
P1
目录
一、直流稳压电源 二、双综示波器 三、毫伏表 四、信号发生器
常用测试仪器使用讲解
常用测试仪器使用讲解
P3
常用测试仪器使用讲解
一、定义 能为负载提供稳定直流电源的电子装置
二、主要用途: 提供稳定的直流电源
P4
电流显示
常用测试仪器使用讲解
电压显示
电流调节
电源开关
P5
电源外壳(GND) 电压负极
常用测试仪器使用讲解
a、按‘ADDR然’,后输入结束的SG步骤(如03); b、按‘ENT’键确认所输入数字; c、按‘SHIFT’键然,后再按‘RCL’键; d、按‘STO’键然,后再按‘ENT’键,保存。
P29
常用测试仪器使用讲解
THE END 谢谢!
P30
P17
毫伏表
常用测试仪器使用讲解
2、dB读数(红色量程为dB读数): 四、读数
后一个量程为 dB读数量程
a、确定指针数字:读数,如上图,黑针所指数值为-2.5dB;
b、确定最终读数:指针所指数值与量程开关上的dB数值相 加,即为该指针电压值(如上图黑针,假设量程开关是 +40dB,则黑针dB数为:-2.5dB+(+40)dB=37.5dB)
