完整word版,压缩空气管道安装技术交底
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表施工技术交
底记录
陕ZTY-OO19
工程名称宝鸡吉利发动机零部件有限公司动力总成项目
机电安装工程
交底日期年月日
交底项目压缩空气管道安装工程部位联合厂房
交底提要本次交底是针对压缩空气管道安装的技术
交底。
交底
对象
内容：
一、施工准备
（1）人员准备
按照施工进度计划及项目部要求，积极组织相应工种数量的施工人员进场，人员数量及工种安排应满足正常施工要求。
（2）材料准备
根据施工进度安排，施工队伍上报领料计划，在物资科领取施工所需镀锌钢管、管件、法兰、阀门等材料。
（3）机具准备
配备安装管道所需的相应数量的机具（移动电动升降平台，砂轮切割机，氩弧焊机，角磨机，倒链等）。
（4）技术准备
熟悉图纸及安装工艺流程，首先复核综合支架是否满足管道安装的要求，确认无误后再进行管道的安装。
（5）其他
现场施工用电符合正常施工要求。
二、施工进度要求
根据项目部编制的最新施工进度计划执行。
三、施工工艺及技术要求
（一）、施工工艺流程
安装示意安装示意使用断管机切管下料使用管钳安装管道、配件
使用套丝机套丝安装完成后在露丝处刷防锈漆
丝牙套好后成品样式安装完成成品示意图
）断管：根据现场测绘草图，在选好的管材上画线，按线断管。
陕西省建设工程质量安全监督总站编印·p·。
压缩空气管道安装技术交底
名称
型式
S
B
C
H
α
等厚V型坡口
≤8
1.5-2.5
1-2.5
--
60-70°
＞8
2-3
60-65°
管件角焊接头
--
1-1.5
--
--
--
管座式三通接头坡口
≥4
2-3
1-2
0-2
45-55°
3）管线预制前，按工艺管道设计图绘制或加工单线图，在单线图中表明管线规格，材质，管内介质，介质流向及焊口号，预制应按单线图进行。
1.钢管安装的一般规定
（1）管道安装前认真核对管道规格、材质与设计是否相符，并将管道清除干净。
（2）所有管道安装前必须清除内部污垢和杂物，安装中断或完毕的敞口处应临时封闭。
（3）管道坡口采用机械加工或砂轮机打磨，做到光滑、平整。保证坡口表面不得有裂纹、夹层等缺陷，并清除坡口内外侧的污物。
（4）镀锌钢管其丝接管道管子的螺纹应规整，断丝或缺丝不得大于螺纹全扣数的10%，丝口连接完毕后将多余垫料去除干净，外露丝口应涂防锈漆，且不宜大于3扣。
Байду номын сангаас2.镀锌钢管氩电联焊的一般要求
（1）所有焊工必须持相应合格焊工证而且现场考试合格才允许进行现场焊接，否则按项目部相关管理办法进行处罚。
（2）管道坡口加工完毕在施焊前必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
（3）定位焊接：
a、焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油、漆、垢、锈毛刺等清除干净，且不得有裂纹、夹层等缺陷。
一、施工准备
（1）人员准备
按照施工进度计划及项目部要求，积极组织相应工种数量的施工人员进场，人员数量及工种安排应满足正常施工要求。

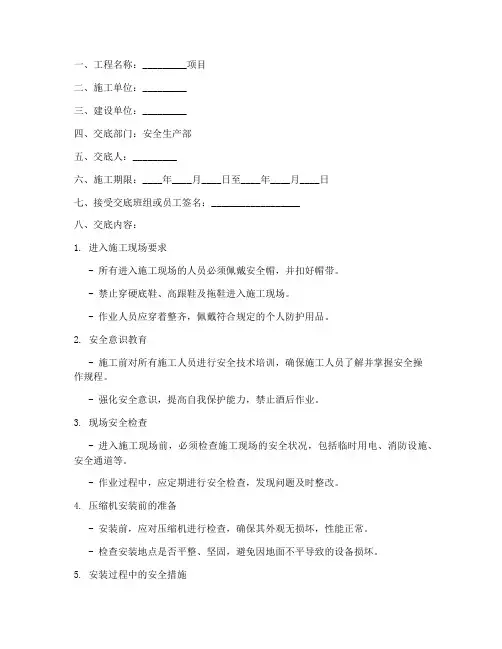

压缩机安装安全技术交底模板
一、工程名称：_________项目二、施工单位：_________三、建设单位：_________四、交底部门：安全生产部五、交底人：_________六、施工期限：____年____月____日至____年____月____日七、接受交底班组或员工签名：__________________八、交底内容：1. 进入施工现场要求- 所有进入施工现场的人员必须佩戴安全帽，并扣好帽带。
- 禁止穿硬底鞋、高跟鞋及拖鞋进入施工现场。
- 作业人员应穿着整齐，佩戴符合规定的个人防护用品。
2. 安全意识教育- 施工前对所有施工人员进行安全技术培训，确保施工人员了解并掌握安全操作规程。
- 强化安全意识，提高自我保护能力，禁止酒后作业。
3. 现场安全检查- 进入施工现场前，必须检查施工现场的安全状况，包括临时用电、消防设施、安全通道等。
- 作业过程中，应定期进行安全检查，发现问题及时整改。
4. 压缩机安装前的准备- 安装前，应对压缩机进行检查，确保其外观无损坏，性能正常。
- 检查安装地点是否平整、坚固，避免因地面不平导致的设备损坏。
5. 安装过程中的安全措施- 安装压缩机时，应使用合适的工具，避免使用蛮力。
- 操作人员应站在稳固的平台上，禁止在设备上方作业。
- 使用吊装设备时，必须确保吊装设备的完好性，吊装过程中不得有超载现象。
6. 电气安全- 电气接线必须由具备电工资格的人员操作，并确保电气线路符合规范要求。
- 禁止在电气设备运行时进行接线、检修等操作。
- 安装完毕后，应进行电气绝缘测试，确保电气安全。
7. 高处作业安全- 高处作业时，必须佩戴安全带，并确保安全带系在可靠的位置。
- 高处作业区域应设置安全防护栏，并确保防护栏的稳固性。
8. 紧急情况处理- 发生紧急情况时，应立即停止作业，迅速撤离现场。
- 配备必要的急救药品和设备，确保遇紧急情况时能够及时处理。
九、交底总结为确保压缩机安装过程中的安全，所有参与施工的人员必须严格遵守以上安全技术交底内容。
空压管道技术交底

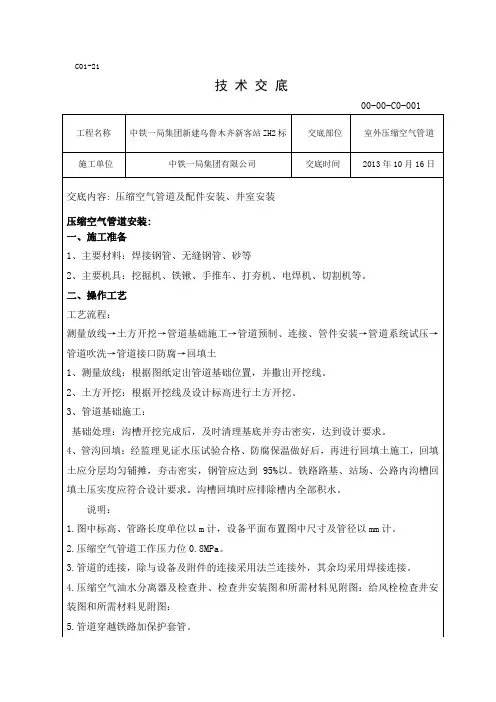

C01-21技术交底00-00-C0-001 工程名称中铁一局集团新建乌鲁木齐新客站ZH2标交底部位室外压缩空气管道施工单位中铁一局集团有限公司交底时间 2013年10月16日交底内容: 压缩空气管道及配件安装、井室安装压缩空气管道安装:一、施工准备1、主要材料：焊接钢管、无缝钢管、砂等2、主要机具：挖掘机、铁锹、手推车、打夯机、电焊机、切割机等。
二、操作工艺工艺流程：测量放线→土方开挖→管道基础施工→管道预制、连接、管件安装→管道系统试压→管道吹洗→管道接口防腐→回填土1、测量放线：根据图纸定出管道基础位置，并撒出开挖线。
2、土方开挖：根据开挖线及设计标高进行土方开挖。
3、管道基础施工：基础处理：沟槽开挖完成后，及时清理基底并夯击密实，达到设计要求。
4、管沟回填：经监理见证水压试验合格、防腐保温做好后，再进行回填土施工，回填土应分层均匀铺摊，夯击密实，钢管应达到95%以。
铁路路基、站场、公路内沟槽回填土压实度应符合设计要求。
沟槽回填时应排除槽内全部积水。
说明：1.图中标高、管路长度单位以m计，设备平面布置图中尺寸及管径以mm计。
2.压缩空气管道工作压力位0.8MPa。
3.管道的连接，除与设备及附件的连接采用法兰连接外，其余均采用焊接连接。
4.压缩空气油水分离器及检查井、检查井安装图和所需材料见附图：给风栓检查井安装图和所需材料见附图：5.管道穿越铁路加保护套管。
6.设备型号以中标厂家为准，安装前需由使用单位及厂家共同确认方可施工。
7.管路的坡度及坡向严格按照图纸施工。
三、工艺管道施工技术条件（一）.管件组成件及管道支吊架的检验1.管道组成件及支吊架必须有制造厂的质量证明书，符合国家现行标准的规定，其材质、规格、型号应符合设计文件的规定及国家现行标准规定，不合格者不得使用。
2.阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得小于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。
压缩机安装安全技术交底模板
一、工程名称：（此处填写工程名称）二、工程地点：（此处填写工程地点）三、施工单位：（此处填写施工单位名称）四、项目负责人：（此处填写项目负责人姓名）五、安装时间：（此处填写安装时间）六、交底内容：1. 安全生产责任（1）施工单位应成立安全生产领导小组，明确项目负责人、安全员等职责，确保安装过程中安全生产。
（2）项目负责人负责对整个安装过程进行监督，确保安全措施落实到位。
2. 安全生产措施（1）进入施工现场必须佩戴安全帽，系好帽带，作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
（2）施工现场内非吸烟点严禁吸烟，严禁酒后上岗，严禁打架斗殴。
（3）安装施工单位应在现场配备安全管理人员、专职电工，开工前和施工中对所有施工人员进行安全教育。
3. 人员要求（1）安装人员必须经过专业培训，具备相关操作技能，取得相应资格证书。
（2）安装人员应熟悉安装设备的性能、操作规程和安全注意事项。
4. 安装前的准备工作（1）对安装现场进行清理，确保场地平整、宽敞，无障碍物。
（2）检查安装设备、工具、材料是否齐全，符合要求。
（3）对安装人员进行技术交底，明确安装流程、安全注意事项。
5. 安装过程中的安全措施（1）安装设备时，应遵循先上后下、先重后轻的原则，确保设备平稳放置。
（2）吊装设备时，应使用合格的起重工具，确保吊装过程安全。
（3）在设备安装过程中，应随时检查设备是否牢固，防止发生意外。
（4）安装过程中，如需高空作业，必须佩戴安全带，并确保安全带系在可靠位置。
（5）操作人员不得站在设备上或附近，防止设备突然移动造成伤害。
6. 安装后的检查与验收（1）安装完成后，对设备进行检查，确保设备运行正常。
（2）检查安装过程中的安全隐患，及时整改。
（3）对安装工程进行验收，确保安装质量符合要求。
七、注意事项1. 施工过程中，如遇恶劣天气，应暂停施工，确保人员安全。
2. 施工现场应保持整洁，及时清理废弃物。
压缩空气管道施工技术交底记录
项目专业技术负责人:
交底人:
接受人:
2) 管道焊接前对管口处理；打坡口使用必须磨光机打磨；
管 道 组 对 坡 口 型 式
接头名称
对口型式
接头尺寸
备注
壁厚
间隙
钝边
坡口角度
δ
c
ρ
α
V型坡口
5~8
1.5~2.5
1~1.5
60º~70º
≤4mm可不开
坡 口
8~12
2~3
1~1.5
60º~65º
3) 管道焊缝位置应符合下列规定：
A、直管段上两环缝间距不得小于100mm；焊缝距弯管起弯点不得小于100mm，且不小于管外径；在有支吊架之处，小管道环焊缝距支吊架净距不得小于50mm；直径大于100mm管道焊缝离支吊架边缘最少不少于300mm，最好在两支吊架间距的1/5～1/10处。管道纵焊缝应在托架上,便于检修。
（1）脱脂方法
a. 大直径管道用浸有熔剂的白布团来回拉进行脱脂；
b.小直径的管道放在脱脂槽中浸泡脱脂，或封闭一端罐入熔剂脱脂；
脱脂槽规格：9m×0.5m×0.6m( 不锈钢板 δ=6mm)；
阀门及金属管件脱脂时，应拆卸后浸没在装有溶剂的容器内浸泡 ，然后取出进行干燥，直到没有气味为止；脱脂过程中应不断补充脱脂液或将残液用于粗脱脂。
坐标
室外
15
2
标高
室外
±15
3
水平管道平直度
DN≤100
2L‰最大50
DN>100
3L‰最大80
4
立管铅垂度
5L‰最大30
5
成排管道间距
15
11、管道吊装前，检查吊具和吊装机械使用状态，严禁带伤使用。根据现场实际情况和设备重量、长度等，设计吊点位置。起重吊装时吊装范围内必须设专人监护，非施工人员不得擅自入内，并设专人看护。构件吊装到位后，必须固定牢固后才能摘钩。将管道吊到相应标高平台下方，然后设置10t倒链吊点在管廊里将管道及阀门抽、拉，后敷设到位，期间保证施工安全，做好防护工作。

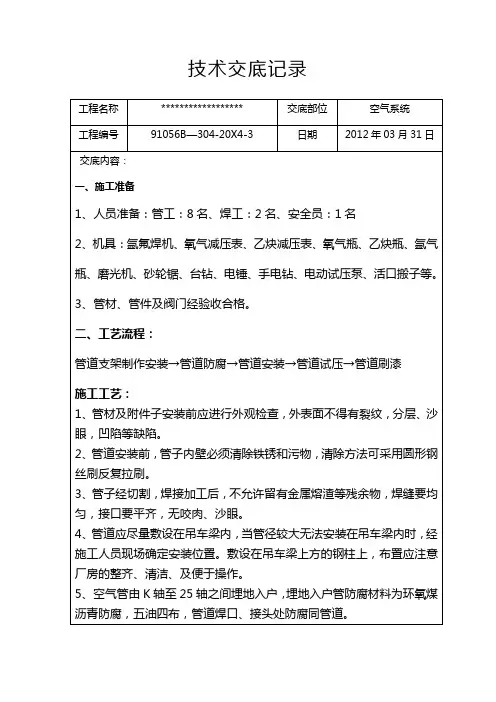

空气管道安装技术交底@@@@
