圆锥滚子轴承的安装使用及维护保养知识
四列圆锥滚子轴承的安装与维护
在轴承重新安装前 ， 建议将轴承 、 轴承座以及润滑系统彻底 清洗 ， 去除杂质。根据 日前 凹痕的数量及深度判断 ， 四列圆锥滚 子轴承可以继续使用 ，其性能基本不受 影响。需 要注意的是 ， Ｆ Ｇ四列 圆锥滚子轴承外圈标有 四个承载区 ，建议将 Ｉ Ａ 区作为
承 载 区 ，运 转 １０ ～ ２ ０ ０ ０ １０ｈ后 进 行 承 载 区 调 整 。根 据 ８２ ４ 一 ００５ Ｈ１２ Ａ外 圈 滚 道 Ⅲ至 Ⅳ区 域 凹痕 判 断 ，最 初 安 装 时 将 Ⅲ至 Ⅳ ２Ａ
进 行 焊 补 （ ４ 。先 对 坑 点 进 行 焊 补 ， 后 对 沟槽 焊 补 。 图 ） 然
泵经使用 ， 兰密封 法 无泄漏 ， 运转正常 。
Ｗ １ ０ －０ １． ４ ８
（） ４ 焊接完成后 ， 进行检查 ， 出小针孔要用电磨机磨 去 ， 如 重
新焊补 。 对没有焊满的要补充焊接。 然后手工修整 ， 用锉刀除去较 高 的焊接点 ， 基本找平后 ， 涂上研 磨剂 ， 用胎具（ 此胎具根据密封
间 ， 现 四列 圆锥 滚 子 轴 承 滚 道 上 出 现 凹 痕 ， 发 四列 圆 柱 滚 子 轴 承 内 圈滚 道 出 现 严 重 剥 落 。 ８ ２ ３ 一 ２ Ａ ０ １７ Ｈ１２ Ａ外 圈 滚 道 出现 凹
二 、 效 原 因 分 析 失 对 于 Ｆ Ｇ四列 圆锥滚子轴承现场观察与分析 Ａ 凹痕 为 外 来 杂 质 所 致 ，在 轴 承 座 内 发现 大 量 金 属 羁 硬 、 寸 较 大 。 杂 质 应 为 轴 承座 加 工 时 残 留在 内部 Ｉ 尺
圈 Ｂ装 入 轴 承 座 中 穿销 式 保 持 架 轴 承 ，将 内圈 Ａ Ｃ — ａ和单 列 外
滤嘴中发现较 多细小颗粒 ，可能是润滑设备管路或润滑油带来
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求：
一、轴承的安装
1、正确识别轴承型号，选用正确的安装工具；
2、根据轴承型号，在轴承座上打孔，如有安装法兰，则应先安装法兰；
3、上油轴承，把轴承放入对应的座位，然后安装定位环旋紧螺钉，使
轴承固定不动；
4、用模具或夹具将端面架住，并用机械冲压芯轴承座固定；
5、在轴的尺寸确定后，装上滚子轴承；
6、在安装轴承的过程中，不能够使用空心杆来安装，以免出现精度差异；
7、安装好滚子轴承后，再进行检测确认滚子轴承是否安装正确；
二、轴承的清洗
1、在使用前，应按照轴承厂家的规定进行清洗；
2、用清洁的机械油、洗涤剂或洗涤液清洗滚子轴承；
3、使用软毛刷或毛絮清洗、洗涤滚子轴承；
4、滚子轴承必须用清洁的油或清水洗涤，以免影响轴承的密封性和质量；
三、轴承的基准定位
1、当安装滚子轴承时，必须严格控制轴承的安装方向、轴承的三点定
位和安装方向；
2、在安装滚子轴承前，需要精确地定位滚子轴承的位置、轴承座和滚
子轴承之间的几何关系；
3、轴承的安装和定位，应避免受外界影响，以保证轴承安装质量和精度；
四、轴承的固定
1、安装完轴承后，应根据设备载荷特性，选择合适的固定方式；
2、当安装环固定轴承时，环的外径不应超过轴承的外径，环的内径应
紧贴轴承的外径；
3、在固定轴承时，要将轴承座和轴承之间的总体尺寸紧密结合；
4、为使轴承安装牢固，可用弹簧垫片固定；
五、滚子轴承安装完毕后，应检查是否与轴承座之间有松动现象，以确保轴承的安装牢固可靠。
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求：
1、工具：通常情况下，使用钩爪、装配套和夹具来安装圆锥滚子轴承，并应有足够的强度和精度，以避免损坏轴承。
2、轴承安装检查：在安装之前，应检查轴承的外观，如目视检查无明显的损伤或变形，则认为轴承正常。
3、安装力矩：紧固零部件时，应使用规定的力矩来安装圆锥滚子轴承，以免过度或不足将损坏轴承。
4、安装方法：安装时，应尽量防止轴承件变形或发生异常振动，并应确保正确的安装精度和密度。
5、润滑：滚子轴承的润滑是极为重要的，必须使用规定的润滑油或润滑脂，应根据轴承的类型和环境温度等因素来选择润滑剂。
6、清洁：安装前必须进行清洁，应用清洁油进行清洁，以防止填料、沙子或内部损伤等有害物质进入轴承中，并可以提高滚动对象之间的摩擦系数。
7、测量：安装完成后，应对轴承或支座进行测量，以检查其安装是否正确。
安装精度不能低于正常值，并且轴承外圈应无明显变形。
8、预加载：对于某些类型的轴承，应采取预加载措施，以保证其良好的工作性能和寿命。
根据不同的应用环境，应选择适当的预加载技术，以使轴承处于合理的工作状态。

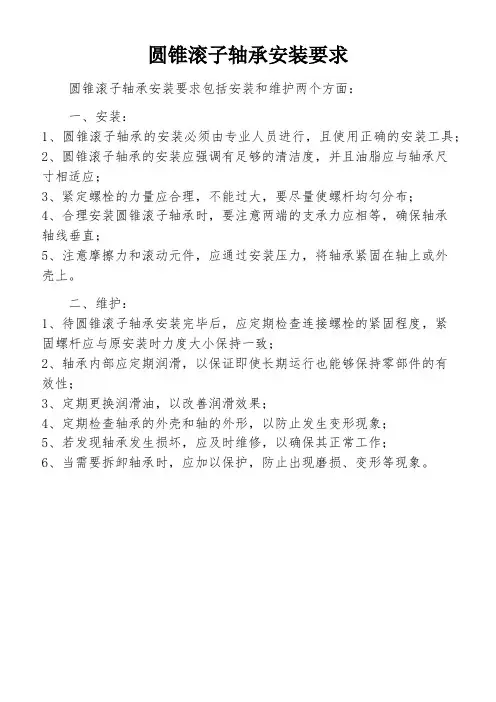

圆锥滚子轴承安装要求
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求包括安装和维护两个方面：
一、安装：
1、圆锥滚子轴承的安装必须由专业人员进行，且使用正确的安装工具；
2、圆锥滚子轴承的安装应强调有足够的清洁度，并且油脂应与轴承尺
寸相适应；
3、紧定螺栓的力量应合理，不能过大，要尽量使螺杆均匀分布；
4、合理安装圆锥滚子轴承时，要注意两端的支承力应相等，确保轴承
轴线垂直；
5、注意摩擦力和滚动元件，应通过安装压力，将轴承紧固在轴上或外
壳上。
二、维护：
1、待圆锥滚子轴承安装完毕后，应定期检查连接螺栓的紧固程度，紧
固螺杆应与原安装时力度大小保持一致；
2、轴承内部应定期润滑，以保证即使长期运行也能够保持零部件的有
效性；
3、定期更换润滑油，以改善润滑效果；
4、定期检查轴承的外壳和轴的外形，以防止发生变形现象；
5、若发现轴承发生损坏，应及时维修，以确保其正常工作；
6、当需要拆卸轴承时，应加以保护，防止出现磨损、变形等现象。
推力圆锥滚子轴承安装方法
推力圆锥滚子轴承的安装技巧推力圆锥滚子轴承是一种广泛使用的轴承类型，应用于各种工业设备。
正确的安装和维护是保证轴承正常运行的关键。
下面是推力圆锥滚子轴承安装的几个技巧。
1. 清洁和检查工作：在安装前，应对轴承进行清洗和检查。
需要检查的地方包括外圈、内圈和滚子。
如果表面存在缺陷、划痕或者轴承损坏，需要及时更换轴承。
在安装前，需要将轴承涂抹适量的润滑油。
2. 安装顺序：推力圆锥滚子轴承的安装顺序是关键。
正确的顺序应当是先安装外圈、再安装滚子和内圈。
然后需要按顺序安装油封、轴承盖和螺母。
3. 螺母的拧紧：轴承的拧紧力度和拧紧顺序是影响轴承寿命的关键因素。
在拧紧螺母时，需要按照预设的扭矩力度进行操作。
如果拧紧不够或者过度，会影响轴承的正常运行。
4. 定位轴承：在轴承的安装位置中，正确的位置决定着轴承的寿命。
当安装轴承时，需要确保它们位于正确的位置。
如果轴承安装不到位，可能会导致轴承外环变形，从而导致轴承损坏。
总之，推力圆锥滚子轴承的安装应该仔细、认真，并遵循正确的工序和技巧。
只有正确安装和维护才能确保轴承更换后的正常运行和延长轴承的使用寿命。
圆锥滚子轴承的安装方法
圆锥滚子轴承的安装方法
1. 准备工作，在安装圆锥滚子轴承之前，首先要确保轴承座和轴承孔表面清洁，并且没有明显的损坏或杂质。
同时，准备好所需的工具和润滑剂。
2. 安装轴承，将轴承放置在轴承座内，并确保轴承与座孔完全贴合。
在安装过程中，可以使用专门的安装工具或者轻轻敲击轴承外圈，确保轴承均匀地安装到位。
3. 安装锥形滚子，在安装完轴承后，安装锥形滚子。
在安装过程中，要注意保持滚子和轴承的清洁，并使用适量的润滑剂以减少摩擦。
4. 调整间隙，安装完轴承和滚子后，需要根据具体的要求来调整轴承的间隙。
通常情况下，可以通过调整轴承座的位置或者使用调节垫片来实现轴承间隙的调整。
5. 安装密封件和保护装置，最后，在安装完轴承和滚子并调整好间隙后，安装相应的密封件和保护装置，以防止灰尘、水和其他杂质进入轴承内部，保护轴承的正常运转。
总的来说，安装圆锥滚子轴承需要注意轴承和轴承座的清洁、贴合度、适量的润滑和间隙调整，同时要注意安装过程中的轻拍力度，以及安装后的保护措施。
这样可以确保轴承的正常运转和延长使用寿命。
轴承安装方法大全及维护保养知识
轴承安装方法大全及维护保养知识（供交流学习）轴承如何正确的添加润滑脂机械设备上的轴承在转动的时候都会有一些磨损，为了能够让轴承运转的顺畅那就必须要添加一些润滑脂，这样能够让轴承在转动的时候不会存在阻碍的感觉，那这就要了解一下轴承该如何正确的添加润滑脂了。
希望以下几点能容能够帮助到大家。
1、使用着的轴承可利用箱体上的油眼、油嘴用油枪将润滑脂定期填入，每次填加应合适，不宜过多。
2、轴承安装时填加润滑脂量也不宜过多，根据经验，以填满轴承和轴承壳体空间的1/3-1/2为合适。
高速运转时应填至1/3。
转速很低而且对密封要求较严格的情况下，可以填满壳体空间。
3、当原使用普通润滑脂要换用二硫化钼润滑脂时，必须将原润滑脂，用汽油或煤油洗净，然后再重新加填新油，二者不可混合使用。
填加二硫化钼润滑脂时，更不宜充填过多，以免散热不良，使轴承在运转中产生温度过高。
4、带防尘盖的轴承，固有防尘盖直接填加润滑脂比较困难。
除了利用箱体上油嘴用油枪注油外，一般在检修时加油，其方法是把轴承拆下来，可将润滑脂加少许机油，混台在一起，把轴承放在油中一齐加热（温度不可过高，以免变质），在油全部融化之后就浸入轴承内，待慢慢冷却后，再取出轴承，其内就留有较厚的润滑脂了。
然后用汽油擦干轴承外部多余的润滑脂。
轴承外部油脂该如何清洗众多的采购商基本都会为新买的轴承该如何清洗轴承上的外部油脂而烦恼，不管是旧的轴承还是新的轴承，外部都会涂抹上一层厚厚的油脂，涂抹这些油脂是为了能够防止轴承长时间存放或者长时间使用中发生生锈，如果轴承生锈，轴承的本身的性能就会大大折扣，顺带的原来的转动性能也会减弱，甚至会直接开始磨损机械中轴承所挨着的零部件，对机械设备导致直接的金钱的损失。
想要避免这种事情的发生我们就要给轴承穿上一件名叫油脂的衣服，防止轴承在使用中生锈。
甚至为了避免影响轴承的使用性能我们还要了解轴承如何去除轴承上面的那些厚厚的油脂？是不是感觉很麻烦。
今天我们就来详细的了解一下吧！轴承用久了，会跟空气中的灰尘油渍或水接触，造成轴承干涩，生锈，影响运作。
轴承安装与维护手册
AP TM轴承安装与维护手册内燃机车、客车与货车应用介绍本手册为铁姆肯公司的推荐指南，提供有关Timken®圆锥滚子轴承应用于内燃机车、客车与货车时，正确的安装、润滑与维护方法。
正确的使用与润滑会使Timken®圆锥滚子轴承的运作更加安全可靠。
应进行定期检查，以便设备维护的其它操作。
如果滚子轴承将应用于特定铁路机构的设备，请优先考虑该机构的相关标准，本手册仅作为补充。
Timken®AP轴承已在出厂前预先润滑，无需额外润滑。
如果在特殊场合需要额外的润滑或者使用中要求后续润滑，请和铁姆肯公司客户服务代表联系。
AP TM轴承安装与维护手册内燃机车、客车与货车应用3 3 4557889 91010101111111112141516161616161717171818181819202021222222概况术语轴承和前盖承载鞍轴承的安装与拆卸器械轴承压装机或车轮压装机便携装置车轴安装轴承将轴承压到轴上安装前盖堵头和润滑油嘴2-7/8”堵头安装检查轴承游隙通气栓润滑油嘴初始润滑使用中的后续润滑轴承的拆卸车辆的组装和拆卸机车和客车货车运行检测概述密封松动螺栓松动或丢失轴承运行温度油脂泄漏润滑剂污染承载鞍移位意外损坏工厂操作车辆的拆卸车轮的切削车轮的翻新焊接温度检测储存与运输储存带有轴承的轮对轴承组合与部件运输装配有轴承的轮对轴承组合与部件海外运输指导说明3概述术语概述图1—— Timken®AP轴承组合及典型的前盖，前盖的形式取决于使用中是否需要后续润滑，对此您应向铁姆肯公司的销售代表咨询。
轴承和前盖4概述图2——窄式承载鞍图3——宽式承载鞍承载鞍承载鞍用来把Timken®AP轴承安装于不同的形式和尺寸的车辆转向架中。
窄式承载鞍，如图2所示，用来把Timken®AP滚子轴承装到标准的窄式轴箱导框侧架和整体箱式侧架。
窄式承载鞍也可和另一个承载鞍一起应用于Andrews或者菱形转向架侧架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆锥滚子轴承的安装使用及维护保养知识
一、轴承的安装
1、轴承的安装必须在干燥、清洁的环境条件下进行。
安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。
所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。
2、轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。
采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。
润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。
带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。
3、轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用榔头等工具直接敲击轴承端面，以免损伤轴承。
在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用榔头敲打套筒，通过套筒将套圈均衡地压入。
如果大批量安装时，可采用液压机。
压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。
4、当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。
同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈
与轴肩之间产生间隙。
5、单列圆锥滚子轴承安装最后应进行游隙的调整。
游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。
必要时，应进行试验确定。
双列圆锥滚子轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。
6、轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。
运转试验正常后方可交付使用。
二、轴承的拆卸
轴承拆下后拟继续使用时，应选用适当的拆卸工具。
拆卸过盈配合的套圈，只能将拉力加在该套圈上，绝不允许通过滚动体传递拆卸力，否则滚动体和滚道都会被压伤。
三、轴承的使用环境
根据使用部位及使用条件与环境条件选择规格尺寸、精度，配合适宜的轴承是保证轴承寿命及可行性的前提。
1、使用部位
圆锥滚子轴承适用于承受以径向载荷为主的径向与轴向的联合负荷，通常以两套轴承配对使用，主要应于汽车的前后轮毂、主动圆锥齿轮、
差速器、减速器等传动部位。
2、允许转速
在安装正确、润滑良好的环境下，允许为轴承极限转速的0.3-0.5倍。
一般正常情况下，以0.2倍的极限转速为最宜。
3、允许倾斜角
圆锥滚子轴承一般不允许轴相对外壳孔有倾斜，如有倾斜，最大不超过2&prime。
4、允许温度
在承受正常的载荷，且润滑剂具有耐高温性能，且润滑充分的条件下，一般轴承允许在-30℃-150℃的环境温度下工作。
