变频器的维护与保养
变频器的安装调试和维护保养
主电路连接
端子RO、TO为控制电源辅助输入，是防止保护功能动作时，变频器主电源侧接触器断开，控制电路失电，总报警输出不能保持，键盘面板显示消失。
流电抗器接于端子P１和P（＋），目的是改善功率因数。出厂时二端子短路连接，当使用直流电抗器时，先要去除，再连接直流电抗器（属选购件）。
6.2.4 变频器端子的连线
绝缘电阻的检查。测节变频器主电路绝缘电阻时，必须将所有输入端(R、S、T)和输出端(u、v、w)都连接起来后，再用500V兆欧表测量绝缘电阻，其值应在5MΩ以上。而控制电路的绝缘电阻应用万用表的高阻挡测量，不能用兆欧表或其他有高电压的仪表测量。
电源电压检查。检查主电路电源电压是否在允许电源电压值以内。
6.1.2 变频器的安装
(1) 壁挂式安装 变频器的外壳设计比较牢固，一般情况下，允许直接安装在墙壁上，称为壁挂式。为了保证通风良好，所有变频器都必须垂直安装，变频器与周围物体之间的距离应满足下列条件：两侧大于100mm、上下大于150mm，而且为了防止杂物掉进变频器的出风口阻塞风道，在变频器出风口的上方最好安装档板。
多台变频器安装应尽量并列安装，如必须采用纵向方式安装，应在两台变频器间加装隔板。
变频器主电路的电缆线径的选用可根据变频器说明书的选型表得到，电源到变频器和变频器到电机可以选同一型号。如1.5mm2、2.5mm2、4mm2、6mm2….。
变频器到电动机的电缆线(U、V、W端子引出线)应尽量避免与电源线(R、S、T 端子输入线)平行布线。应保持30 厘米以上的距离。
01
报警输出继电器由30A、308、30C输出，触点容量为AC250V、0.3A，可用来控制报警输出，保护动作的信号。
02
信号输出继电器，可选择与Yl～Y4端子类似的信号作为输出信号。
变频器的日常维护保养及其注意事项
变频器的日常维护保养及其注意事项变频器是一种用来改变电力频率的装置，广泛应用在各个领域，比如电机、冷却系统、电梯等。
为了确保变频器的正常运行，日常维护保养是非常重要的。
本文将介绍变频器的日常维护保养及其注意事项。
首先，变频器的日常维护保养包括以下几个方面：1.清洁保养：定期清洁变频器，保持其外部清洁无尘，可使用干燥的软布轻轻擦拭外壳和接口，注意不要使用湿布或者含有化学成分的清洁剂，以防止损坏变频器。
2.散热保养：变频器在工作时会产生较多的热量，因此要确保变频器的散热良好。
定期检查变频器外壳的散热风扇是否正常工作，是否有堵塞物，同时保持变频器周围的通风畅通。
3.定期检查：定期检查变频器的电缆接头，确保接触良好，防止松动或者腐蚀。
同时检查变频器的内部连接件，确保没有松动或者损坏。
4.电源保护：保护变频器的电源是非常重要的，避免突然的电压波动对变频器造成损害。
可以安装电源保护器来保护变频器的电源输入端。
5.故障记录：对于变频器运行中出现的故障，及时记录并分析，以便日后维修和改进。
同时建立故障处理的流程，确保故障能够及时得到处理。
其次，变频器的日常维护保养还需要注意以下几点：1.定期维护：根据变频器的使用频率和工作环境，制定定期维护计划，确保按时维护。
一般来说，对于频繁使用的变频器，建议每月进行一次全面检查和维护；对于轻度使用的变频器，每季度进行一次全面检查和维护即可。
2.预防安全事故：变频器的工作涉及高电压和高频率，极易导致电击等安全事故。
因此，在进行维护保养时，应切记断电并等待足够时间，确保变频器内部电容放电完毕后再进行维护操作。
3.注意观察变频器运行状态：在变频器运行过程中，要经常观察其运行状态和指示灯，如有异常应及时记录并进行处理。
比如，如果变频器的温度过高，应停止使用并检查散热系统；如果有异常噪音，应检查电机和传动系统是否正常。
最后，对于不懂维护的用户来说，建议寻求专业技术人员进行维护保养，以免造成误操作或者进一步损坏。
变频器的维修及保养方法
变频器的维修及保养方法变频器是工业装备中常用的一种电力控制设备，广泛应用于电机驱动、能量转换和控制等领域。
为了保证其正常运行和延长使用寿命，需要定期进行维修和保养。
本文将介绍变频器的维修及保养方法。
一、维修方法1.安全措施：在进行维修之前，必须确保变频器已经断电，并且附近没有其他电源与信号输入。
佩戴防静电手套，以避免静电对变频器的损害。
2.故障检测：在进行维修之前，首先需要对变频器进行故障检测，确定故障的具体原因。
可以通过LED显示屏上的故障代码、报警声音或报警灯来判断故障类型。
3.维修步骤：根据故障的具体情况，进行相应的维修。
通常维修步骤如下：（1）清洁：使用吸尘器或软刷子清除变频器表面的灰尘和杂质，确保散热良好。
（2）检查电源和线路：检查变频器的电源线是否处于良好的状态，确保外部电源线路连接正确。
（3）更换部件：如果发现变频器内部的部件损坏或过热，需要及时更换，确保其正常运行。
（4）重新连接信号线：如果发现信号线连接错误或松动，需要重新连接或固定，确保信号传输的稳定。
（5）检查程序：对变频器的程序进行检查，确保其与外部控制系统相匹配。
二、保养方法1.温度控制：变频器在工作过程中会产生热量，因此需要注意对变频器的温度进行控制。
可以通过安装散热器、风扇或使用风冷装置来降低温度。
3.电源稳定：为了保证变频器的正常运行，需要提供稳定而干净的电源。
尽量避免变频器与其他电器设备共用一个电源，以免干扰变频器的正常工作。
4.定期检查：定期对变频器进行检查，检查电源线路、信号线路和接线端子是否正常，是否有松动的现象。
如果发现问题，及时进行维修或更换。
5.维护保养记录：每次进行维护保养时，都应该记录下维修的具体内容、维修时间和维修人员等信息，以便于后续维护和维修工作的参考。
总结：变频器的维修和保养对于保证其正常运行和延长使用寿命非常重要。
通过定期清洁、检查电源稳定性、定期检查和及时维修等措施，可以有效地提高变频器的使用效率和可靠性。
变频器的维修及保养方法
变频器的维修及保养方法变频器是一种用于控制电动机转速的装置，广泛应用于工业生产中。
它能够通过控制电源的频率和电压，实现电动机的无级调速，提高生产效率，节约能源。
随着变频器的使用时间不断增长，其可能会出现各种故障，严重影响正常生产。
对变频器进行定期的维护和保养是非常重要的。
本文将介绍变频器的维修及保养方法，希望能够帮助读者更好地了解和使用变频器。
一、定期清洁变频器外壳和内部散热器变频器通常安装在工业生产的现场，运行环境比较复杂，容易遭受灰尘、油污等污染。
定期清洁变频器的外壳和内部散热器非常重要。
清洁外壳时，可以使用软布擦拭，避免使用化学溶剂，以免损坏外壳的表面涂层。
清洁内部散热器时，要先断开电源，然后使用气吹或刷子将积聚在散热器上的灰尘和杂物清除干净。
这样可以确保变频器的散热效果良好，延长其使用寿命。
二、检查和清洁风扇变频器内部通常安装有风扇，用于冷却电子元件和散热器。
长时间使用后，风扇容易受到灰尘和杂物的堵塞，影响散热效果。
定期检查和清洁风扇非常必要。
先断开电源，然后使用刷子或气吹将风扇上的灰尘和杂物清除干净。
这样可以确保风扇正常运转，保持变频器的散热效果。
三、检查电压和电流在变频器的安装和使用过程中，需要经常检查电压和电流的波动情况。
如果发现电压波动较大或电流异常，需要及时排查故障原因。
可能是电源供应问题，也可能是变频器本身故障。
变频器的电源稳压装置也需要定期检查和维护。
四、定期检查电缆连接变频器和电动机之间通常通过电缆连接，长时间使用后，电缆可能出现老化、损坏等情况。
需要定期检查电缆的连接是否松动，外皮是否破损，绝缘情况是否良好。
如果发现电缆有问题，要及时更换或维修，避免因电缆问题引发安全隐患或设备故障。
六、定期检查软件设置和参数变频器通过软件来控制电动机的转速和运行状态，软件设置和参数的正确性对设备的正常运行十分重要。
定期检查软件设置和参数是否合理，是否符合设备的实际运行需求，如有必要，可以进行适当的调整和优化。

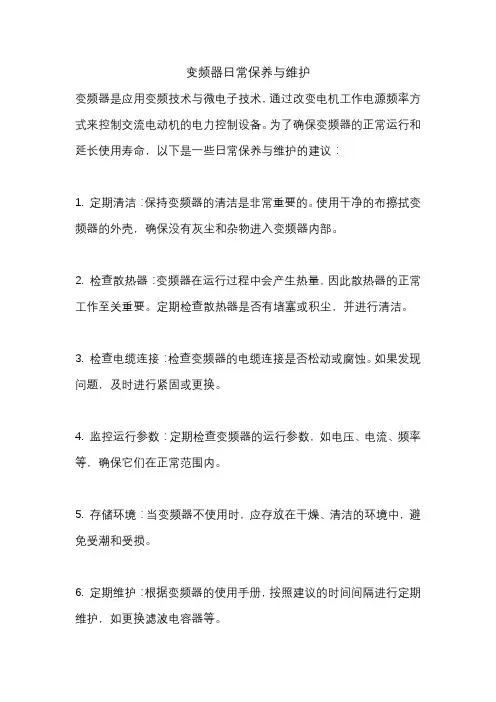

变频器日常保养与维护
变频器日常保养与维护
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
为了确保变频器的正常运行和延长使用寿命，以下是一些日常保养与维护的建议：
1. 定期清洁：保持变频器的清洁是非常重要的。
使用干净的布擦拭变频器的外壳，确保没有灰尘和杂物进入变频器内部。
2. 检查散热器：变频器在运行过程中会产生热量，因此散热器的正常工作至关重要。
定期检查散热器是否有堵塞或积尘，并进行清洁。
3. 检查电缆连接：检查变频器的电缆连接是否松动或腐蚀。
如果发现问题，及时进行紧固或更换。
4. 监控运行参数：定期检查变频器的运行参数，如电压、电流、频率等，确保它们在正常范围内。
5. 存储环境：当变频器不使用时，应存放在干燥、清洁的环境中，避免受潮和受损。
6. 定期维护：根据变频器的使用手册，按照建议的时间间隔进行定期维护，如更换滤波电容器等。
7. 培训操作人员：确保操作人员了解变频器的正确操作方法和注意事项，以避免误操作导致故障。
通过以上的日常保养与维护措施，可以有效地延长变频器的使用寿命，提高设备的可靠性和性能。
变频器的日常维护及定期保养
感谢观看
汇报时间
汇报人姓名
► 5. 关断激活直流电容的电源
► 6. 等待5分钟，让直流电容放电
► 7. 测量变频器直流回路，确保UDC+、UDC-的电压已基本为0
► 8. 将电容激活电路从变频器上拆下
功率连接部分（R8i） 1. 阅读并重复上面介绍的安全须知。 2. 打开柜门。 3. 按照电气安装一章中电机电缆的连接过程，移出一个 逆变模块。 4. 在快速连接器处检查电缆连接的松紧情况。参见电气 安装一章中拧紧力矩表格。 5. 清洁所有快速连接器的接触面，并且使用合适的导电 硅胶( 例如，Klüber Lubrication 公司生产的Isoflex ® Topas NB 52 ) 涂抹在接触面。 6. 重新安装逆变模块。 7. 对于其它 R8i 逆变模块的检查，重复3-6 步。
► 方法2B：
▪ 直流电容的激活 由一个外部的直流电源来供电。如果这个直流电源没有限 流的功能，可以通过调压的办法来限制电流，可以逐渐升高直流电压，比 如每次增加100VDC。建议激活电流最大不要超过500mA。 最终直流电压 要达到1.35×Ux（Ux=变频器额定交流进线电压），激活时间参照图1。
► 变频器所有的安装维护工作必须由有资质的电气工程师来完成 ► 必须在断开电源5分钟后再拆卸、维护变频器、电机、电缆，否则
直流电容内可能有剩余电量 ► 用万用表测量： ► 1. 输入端U1，V1 和 W1对机壳的电压基本为0 ► 2. UDC+，UDC-之间的电压基本为0 ► 万用表的内阻至少要大于1MΩ ► 在激活电容期间，不要连接3相进线主电源，如果可以的话，将进
02
会自行激活直流电容。
对于暂时不用的变频器，最好在存放期间，每年上电 1次，以确保直流电容始终处于激活状态。
变频器的维修及保养方法
变频器的维修及保养方法随着现代工业的发展，变频器逐渐成为了生产过程中不可或缺的电气设备，变频器的稳定性、可靠性和使用寿命直接决定了生产进度和质量。
因此，变频器的维护和保养显得尤为重要。
本文将介绍一些关于变频器维护和保养的具体方法。
1、现场巡检定期进行现场巡检可以有效发现问题，并进行及时维护。
巡检内容包括变频器及配电设备的工作状态、冷却系统流量、冷却器的状况、温度、通风状态、控制信号线路、接线端子的接触状态等。
如有异常，要及时进行处理。
2、保持清洁变频器主要通过空气冷却排放热量，因此模块表面、风扇和通风孔必须保持清洁。
如果长时间不清洁，会使变频器的散热效果降低，严重时会导致过热引起事故，同时也会影响变频器的使用寿命。
3、保持电缆的接触良好变频器的电缆接头应经常检查，必须紧密连接。
如果接触不良，会影响变频器的正常工作，甚至可能引发火灾事故。
变频器及其它电气设备的接地必须牢固可靠，接地线的截面积应保证足够。
变频器电缆及信号线和电源线应有专门的接地点，不得接到其他金属部件上，以避免漏电、干扰等问题。
5、筛查电源电压由于电网电压变化较大，变频器的电源电压也会变化，若电源电压过高或过低会影响变频器正常工作，甚至会烧坏控制芯片。
因此应在检查变频器与配电设备所连接的电源电压是否正常，以确保变频器及其它装置正常工作。
6、改善通风状态为保证变频器的散热效果，必须使附近的空气通畅。
确保变频器转子的温度低于允许范围，在安装调试后应对配电箱进行高压测试和漏电检测，以减少变频器的失效，提高设备的可靠性和使用寿命。
7、定期校准如果变频器运行不正常，可能与测量装置有关。
因此，定期校准运行数据（如电机额定电流、电压、输出频率等）是非常重要的。
操作过程中还应注意保持校正数据的准确性以及避免没校正就修改数据等操作。
8、及时更新软件软件的更新包括安全补丁的更新、性能优化的更新等。
及时更新软件可以保证设备的安全性和性能稳定性，减少可能出现的故障风险。
变频器维护与保养
变频器维护与保养在现代工业领域，变频器是一种非常重要的电子设备，用于控制电机的转速和输出功率。
它们广泛应用于各种设备和系统中，包括驱动器、电梯、水泵、风机等。
为了确保变频器的正常运行并延长其寿命，正确的维护与保养是必不可少的。
本文将介绍变频器的维护与保养方法，以帮助用户更好地管理和保护他们的设备。
一、清洁与散热1. 清洁将变频器置于干燥的环境中，并定期清洁变频器外壳和内部的灰尘和杂物。
可以使用柔软的布轻轻擦拭外壳，但避免使用含有酸、碱或含有化学成分的清洁剂。
清洁过程中应关机，并确保不与变频器的内部部件直接接触。
2. 散热变频器在工作过程中会产生热量，因此保持良好的散热是至关重要的。
确保变频器周围没有堵塞物，以保证空气循环畅通。
另外，应定期检查变频器内部的风扇或散热片，并清除上面的灰尘和杂物。
如果发现散热效果不佳，可以考虑增加外部散热装置或改变变频器的安装位置。
二、电源和接线1. 电源变频器的电源是其正常运行的基础。
确保变频器连接到稳定的电源，并使用符合标准的电源线路。
如果发现供电不稳定或有其他电压问题，应及时采取措施解决，以避免对变频器的损坏。
2. 接线正确连接变频器的输入和输出线路对于其正常运行至关重要。
在进行接线之前，应仔细阅读变频器的说明书，并根据其要求进行正确的接线。
确保所有接线牢固可靠，并定期检查接线是否松动或有断裂现象。
三、软件更新和参数设置随着技术的不断进步，变频器的软件版本也会不断更新。
及时更新变频器的软件版本可以解决一些已知的问题，并改善其性能和稳定性。
在进行软件更新之前，应备份变频器的参数和设置，以免丢失重要数据。
另外，定期检查变频器的参数设置，并根据实际需求进行调整，以获得更好的性能和效果。
四、定期检查定期检查变频器的工作状态对于及时发现潜在问题和避免设备故障非常重要。
可以根据变频器的使用频率和工作环境制定定期检查计划，包括检查电源电压、电流、散热情况、参数设置等。
如果发现任何异常，应立即采取措施进行修复或寻求专业人士的帮助。
