中考物理实验专题复习—— 探究电流的热效应的实验
中考物理复习精品课件第21课时 电流的热效应
电流的热效应
2019/4/20
1
第21课时┃考点聚焦
考 点 聚 焦
考点1 电流的热效应
1．定义：电流通过导体时，导体会发热，这种现象叫做电
流的热效应。
2．探究实验
探究课题 实验原理 电流的热效应与哪些因素有关
利用电流的热效应加热质量相同的同种液体，通过液体温度升高的情况判断通 电导体产生热量的多少
2019/4/20
9
第21课时┃归类示例
点 评
此实验的考查通常从三个角度入手：①控制变量法
的应用；②如何比较产生的热量多少( “转换法” 的利用)；③
被加热液体的选择(比热容小的液体)。
2019/4/20
10
第21课时┃归类示例
类型二、焦耳定律及其应用
例 2 2013•黄冈 电热加湿器工作原理：加湿器水箱中部 分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通 过蒸汽扩散装置喷入空气中，从而提高空气湿度。下表是某同 学设计的电热加湿器部分参数，其发热电路如图21－2所示， R1、R2为阻值相同的发热电阻，1、2、3、4为触点，S为旋转 型开关，可实现加湿器关、低、高挡的转换。
利用散热窗、散热片、风扇吹风等方法加快散热。
2019/4/20
7
第21课时┃归类示例
归 类 示 例
类型一、电流的热效应
例 1 用如图21－1所示的实验装置探究“电流通过导体产 生的热量与电阻的关系”。
图21－1
2019/4/20
8
第21课时┃归类示例
两支温度计的示数(或变化) (1)实验中通过观察__________________________________ 来比 较电流产生的热量的多少。 (2)为了便于比较两种电阻丝通过电流后产生热量的多少，甲、 乙两瓶中要装入______________ 的同种液体。 质量相同 、______________ 初温相同 相同 (3)为达到实验目的，选用的两电阻丝的阻值不能____________ 。 (4)实验结论是 ______________________________________________________ 在电流、通电时间一定时，电阻越大，产生的热量越多 。 (5)该实验装置还可以研究通电时间一定时导体产生的热量与 电流大小 的关系。 __________
2024年中考物理复习：焦耳定律实验
感 谢 观 看
1．如图所示是探究“影响电流热效应因素”的实验装置，将R1、
R2两电阻丝密封在两只完全相同的烧瓶内，且R1>R2，瓶内装入等
质量的煤油，下列说法错误的是（ D
）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．实验中通过温度计示数的变化来比较电阻丝产生热量的多少
不用水做实验，是因为煤油的比热容 小于 水的比热容。
（选填“大于”或“小于”)；
（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出
的实验结论是 在电流和通电时间相同时，导体的电阻越大，产生的热量越多 ；
（4）该实验中用到的研究物理问题的方法是 控制变量 转换 法。
法和
12.如图是“探究影响电流热效应因素”的实验装置,将R1、R2两 电阻丝密封在两只完全相同的烧瓶内,且R1>R2,瓶内装入等质量 的煤油,下列说法错误的是 ( D )
没有进行多次实验，没有控制烧瓶中为同种液体
；
(4)若用该实验装置探究电流通过电阻时产生的热量Q与电流I的关 系，还需要增加的测量仪器是 秒表 。
17. 如图所示是探究电流通过导体时产生热量的多少与哪些因素 有关的实验装置。两个透明容器中密封着等量的空气，通电一段 时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是
相同的容器密闭着等量空气,将1、2和3、4导线分别接到电源两端。
(1)实验中通过观察两个U形管中 液面高度
的变化来比较
电流通过电阻丝产生热量的多少,这种实验方法叫 转换法 。
(2)图甲所示的装置用来研究电流通过电阻丝产生的热量与 电阻的 关系,通电一段时间后, b (选填“a”或“b”)容器中电流

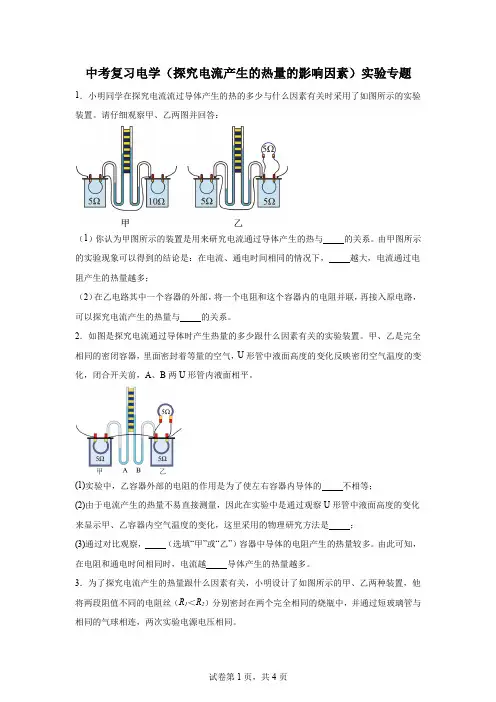

2024年中考物理二轮复习实验专题电学(探究电流产生的热量的影响因素)
中考复习电学（探究电流产生的热量的影响因素）实验专题1．小明同学在探究电流流过导体产生的热的多少与什么因素有关时采用了如图所示的实验装置。
请仔细观察甲、乙两图并回答：（1）你认为甲图所示的装置是用来研究电流通过导体产生的热与的关系。
由甲图所示的实验现象可以得到的结论是：在电流、通电时间相同的情况下，越大，电流通过电阻产生的热量越多；（2）在乙电路其中一个容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，可以探究电流产生的热量与的关系。
2．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。
甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、B两U形管内液面相平。
(1)实验中，乙容器外部的电阻的作用是为了使左右容器内导体的不相等；(2)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是；(3)通过对比观察，（选填“甲”或“乙”）容器中导体的电阻产生的热量较多。
由此可知，在电阻和通电时间相同时，电流越导体产生的热量越多。
3．为了探究电流产生的热量跟什么因素有关，小明设计了如图所示的甲、乙两种装置，他将两段阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压相同。
（1）在这个实验中，电流产生的热量多少是通过体现出来的；（2）甲装置可探究电流产生的热量与的关系；（3）通过比较相同时间里气球B与D的变化情况可探究电流产生的热量与的关系；（4）在相同的时间后，与气球（填气球字母标号）相通的电阻丝产生热量最多。
4．小明和小红利用如图所示的装置探究“电流通过导体产生的热量与电阻大小的关系”．甲乙两烧瓶中装有质量相等的煤油，甲烧瓶中的金属丝是铜丝，电阻比较小；乙烧瓶中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．（1）实验中，小明和小红发现烧瓶中温度计的示数升高快．这表明：在电流和通电时间相同的情况下，导体的电阻越，产生的热量越多．（2）小明提议利用该装置改成“比较水和煤油比热容大小”的实验，则他们应将其中一烧瓶中的煤油换成相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的相等．通过实验观察，发现装有（选填“水”或“煤油”）烧瓶中温度计的示数变化，说明水比热容．（3）如果不增加其它器材，此套装置（选填“能”或“不能”）探究“电流通过导体产生的热量与电流大小的关系”．5．小明利用如图所示装置探究电流通过导体时产生热量的多少与电阻大小的关系.已知甲、乙烧瓶装有质量相同的煤油,烧瓶中都浸泡着一段镍铬合金丝,且R1 <R2 （假设实验过程中没有任何热量的损失）（1）闭合开关后,通过两段金属丝的电流I1 I2. （选填">"“="或"<"）.（2）通电一段时间后,小明发现乙烧瓶中温度计的示数较大,表明其它条件相同时,电流通过金属丝时产生的热量跟电阻的关系是。
电流的热效应实验
电流的热效应实验电流的热效应实验是一种常见的物理实验，通过观察电流通过导线时产生的热量，以及导线的温度变化，可以研究电流与热量之间的关系。
本实验可以帮助我们理解电流的传输过程中的能量转化，以及导线的电阻与温度之间的关系。
实验材料和仪器：1. 导线：选择一根细长的金属导线作为实验材料，如铜导线或铁导线。
2. 电源：使用一个直流电源，可以通过调节电压来改变电流大小。
3. 电流表：用于测量通过导线的电流强度。
4. 温度计：用于测量导线的温度变化。
5. 隔热材料：如绝缘胶带或泡沫塑料，用于隔离导线与外界环境的热交换。
实验步骤：1. 将导线连接到直流电源的正负极，通过调节电源的电压，使得电流适当大小。
2. 将电流表连接到导线上，测量通过导线的电流强度。
3. 在导线的两端分别固定温度计，用于测量导线的温度变化。
4. 使用隔热材料将导线包裹起来，减少导线与外界的热交换。
5. 打开电源，使电流通过导线流动一段时间，观察导线的温度变化。
6. 记录电流和导线温度的数据。
实验原理：当电流通过导线时，导线会发生电阻，由于导线的电阻特性，电能会转化为热能，导致导线发热。
根据热传导的原理，导线的温度会随着电流通过的时间增加而升高。
根据热传导定律，导线的温度变化与导线的热容量、电流强度以及通过时间有关。
根据实验数据，可以绘制导线温度随时间变化的曲线，从而研究电流与热量之间的关系。
实验结果和讨论：通过实验数据的分析，可以得出以下结论：1. 导线的温度随着电流强度的增加而升高，说明电流与热量之间存在着一定的关系。
2. 导线的温度变化越大，说明导线的电阻越大，电能转化为热能的比例也越大。
3. 导线的材料对电流的热效应有一定的影响，不同的导线材料具有不同的电阻特性和热导率，从而导致不同的温度变化。
4. 导线的长度和直径也会影响电流的热效应，较长的导线和较小直径的导线会产生更大的温度变化。
实验的应用：电流的热效应广泛应用于各个领域中，如电热器、电炉、电磁炉等。
初三物理电流的热效应分析
初三物理电流的热效应分析初三物理：电流的热效应分析电流的热效应是指电流通过导体时产生的热量，这是我们在日常生活中经常遇到的现象。
本文将对初三物理中的电流热效应进行分析，并探讨其原理和相关应用。
一、电流热效应的原理电流通过导体时，将传递一定的电荷，导致导体中的自由电子运动受到阻碍，形成了电阻。
根据欧姆定律，电流与电阻之间存在着直接的关系，即I = U/R，其中I表示电流强度，U表示电压，R表示电阻。
电流在通过电阻时，会导致电子运动受到碰撞，并转化为热能。
这是因为电流通过导体时，电子与导体原子碰撞产生的能量导致导体内部温度升高。
根据热力学原理，导体的温度升高会导致导体内部的分子运动加剧，进而增加能量转化为热能的速率。
二、电流热效应的实验为了进一步验证电流热效应并了解其特性，我们可以进行一系列实验。
实验一：热效应与电流强度的关系在实验中我们可以选择一个特定的导体，例如铜丝。
首先，通过铜丝通电，测量电流强度。
然后，可以使用一个热量计来测量导体产生的热量。
重复该实验多次并记录结果。
通过对实验数据的分析，我们可以发现电流强度与导体产生的热量之间存在着正相关关系。
换句话说，当电流强度增加时，导体所产生的热量也会相应增加。
实验二：热效应与导体材料的关系在实验中，我们可以选择不同的导体材料来进行测试，例如铜丝、铁丝和铝丝。
首先，确保电流强度相同，然后通过测量导体产生的热量来比较不同导体材料的热效应。
通过该实验，我们可以发现不同导体材料的热效应不同。
一般来说，导体的电阻越大，通过相同电流时所产生的热量也越大。
三、电流热效应的应用电流热效应是电器和电子设备设计的重要依据之一。
以下是一些相关的应用：1. 电热丝：电热丝是一种利用电流通过导体产生热量的装置。
它经常被应用于电暖器、电热水器等家电设备中。
2. 电热炉：电热炉利用电阻丝通过电流加热，将电能转化为热能。
它广泛应用于实验室、工业生产等领域。
3. 电热器件保护：在电路中，电流过大时会产生过多的热量，可能会损坏导线和元器件。

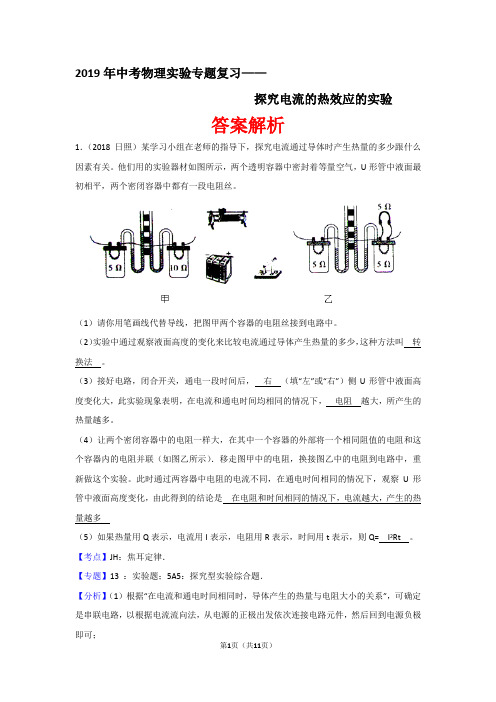

2019年中考物理实验专题复习—— 探究电流的热效应的实验(答案解析)
