2018年 1 月中央电大专科《化工仪表及自动化》期末考试题及答案
2018年 1 月中央电大专科《化工仪表及自动化》期末考试题及答案
说明：试卷号：2609
课程代码：02434
适用专业及学历层次：应用化工技术；专科
考试：形考（纸考、比例50%）；终考（纸考、比例50%）
一、单项选择题
1．自动控制系统中，随动系统把(B)的变化作为系统的输入信号。
A．测量值 B．给定值
C．偏差值 D．干扰值
2．计算错误所造成的误差是(C)。
A.随机误差 B．系统误差
C．疏忽误差 D．附加误差
3．在孔板和文丘里管两种节流装置中，若差压相同，则两者的压力损失(A)。
A．孔板大 B．文丘里管大
C．一样 D．不确定
4．用差压式液位计测液位，如果当液位为O时，差压变送器的正、负压室压力不同，输出一个正的压力差，这种情况是(B)。
A．负迁移B．正迁移
C．无迁移 D．不能确定有无迁移
5．对调节系统最不利的干扰作用是(A)。
A．阶跃干扰 B．尖脉冲干扰
C．宽脉冲干扰 D．随机干扰
6．关于被控变量时间常数T，不正确的说法是(C)。
A.被控变量达到新稳态值63.2%所需的时间
B．反映被控变量变化快慢的参数
C．表示被控变量静态特性的参数
D．经过3T时间，可近似认为动态过程已结束
7．自动控制系统中常用来表示动态特性的表示方法有三种，其中(A)是最原始最基本的方法。
A．微分方程法 B．传递函数法
C．阶跃响应法 D．方块图法
8．在自动调节系统中比例调节的结果常常会产生(B)。
A.误差 B．偏差
C．动差 D．静差
9．在PI控制规律中，过渡过程振荡剧烈，可以适当(C)。
A．减小比例度 B．增大输入信号
C．增大积分时间 D．增大开环增益
10.选择被控变量应尽量使控制通道(B)。
A.放大系数适当大、时间常数适当小、功率比较大
B．放大系数大、时间常数适当小、滞后时间尽量小
C．时间常数适当小、滞后时间尽量小、偏差信号尽量小
D．滞后时间尽量小、偏差信号尽量小、功率比较大
11.在自控系统中，确定调节器、调节阀、被控对象的正、反作用方向必须按步骤进行，其先后排列次序为(D)。
A.调节器、调节阀、被控对象 B．调节阀、被控对象、调节器
C．被控对象、调节器、调节阀D．被控对象、调节阀、调节器
12.串级控制系统设计中，副回路应包含(D)。
A.较多干扰 B．主要干扰
C．特定的干扰D．主要干扰和尽量多的干扰
13.分程调节系统是由——调节器的输出信号控制____调节阀的调节系统。
(A)
A．一台，两台以上 B．两台，一台
C．一台，据实际而定数量 D．两台，两台以上
14.以下简称中，常用来表示模拟输入、输出信号的是(A)。
A．AI、AO B．DI、DO
C．MI、MO D．PI、PO
15.正确选择压缩机防喘振调节阀作用形式是(C)。
A.阀前式 B．气开式
C．气关式 D．阀后式
二、判断题
16.弹簧管压力表的游丝作用是克服扇形齿轮和中心齿轮间的传动间隙而产生的仪表变差。
(对)
17.孔板测流量时，若将孔板装反，变送器指示将偏大。
(错)
18.比例调节过程的余差与调节器的比例度成正比。
(对)
19.前馈控制是一种超前控制的闭环控制系统。
(错)
20.插拔DCS卡件时，为防止人体静电损伤卡体上的电气元件，应在系统断电后插拔。
(错)
三、填空题
21.按照测量的方式不同，测量方法可以分为、和微差式测量三类。
偏差式零位式
22.绝对误差等于与之差。
测量值真值
23.热电偶由、绝缘套管、保护管和组成。
热电极接线盒
24.一个典型的衰减震荡过渡过程曲线，衰减震荡的品质指标有：、、、。
超调量衰减比周期过度过程时间
25.积分作用可以消除余差，但要求用在对象时间常数，系统负荷变化
的控制系统中。
增加没影响
26.串级调节回路中起主导作用的参数叫，稳定主导参数的辅助参数叫。
主参数副参数
27.串级调节系统主回路是控制系统，副回路是控制系统，副回路对进入其中的干扰有较强的克服能力。
定值随动
28.通过使用4C技术( 技术、技术、技术和技术)，使自动化仪表装置向系统化、分散化、多样化和高性能化的方向产生了质的飞跃。
计算机通讯 CRT显示自动控制
四、简答题
29.举例说明什么是直接测量？这种测量有何特点？
参考答案：
直接测量是指被测量与度量器直接在比较器中进行比较，或者使用事先已刻有被测量单位的指示仪表进行测量，从而可以直接读出被测量的数值。
例如用弹簧管压力表测量压力，可以直接通过压力表指针位置读出被测压力值。
这种测量的特点是测出的数据就是被测量本身的数值。
30.当孔板的入口边缘尖锐度由于使用日久而变钝时，流量指示将偏高还是偏低？为什么？
参考答案：
孔板使用日久，它的人口边缘的尖锐度会由于冲击、磨损和腐蚀而变钝，从而使测量值偏小。
因为当孔板的入口边缘尖锐度变钝时，在相等数量的流体经过时所产生的压差将变小，所以指示值会偏低。
31．什么是过程控制？
参考答案：
所谓过程控制就是在无人直接参与的情况下，通过控制设备使被控制对象或过程自动地按照预定指标要求进行。
32.串级控制系统有哪些特点？主要应用于哪些场合？
参考答案：
串级系统的主要特点是：
（1）在结构上，它是由两个串联工作的控制器构成的双闭环控制系统；
（2）系统的目的在于通过设置副变量来提高对主变量的控制质量；
（3）由于副回路的存在，对于进入副回路的干扰有超前的控制作用，因而减少了干扰对主变量的影响。
（4）系统对负荷改变时有一定的自适应能力。
串联控制系统主要应用于对象的滞后和时间常数很大、干扰作用强并频繁、负荷变化大、对控制质量要求较高的场所。
33．简述PKS系统工程组态的过程。
五、计算题
34. 一台温度计的测量范围为200～700℃，校验该温度计时，测得的最大绝对误差为士3℃，试确定它的精度等级。
参考答案：
35.估算二阶系统的性能指标：超调量a、衰减比N。
已知：设定值-8。
m，第一波峰：9. 2cm，第二波峰-8. 3cm。
参考答案：。
化工仪表与自动化期末考试模拟试题3及答案
《化工仪表及自动化》模拟试题3及答案考试时间_______分钟_______试卷编号____________得分一、填空题（28分）1、检测仪表的基本组成有_________、_________和_________三个部分。
（测量；传动放大；显示）2、在控制系统中，增加比例度，控制作用_________；增加积分时间；控制作用_________；增加微分时间，控制作用_________。
（减少；减少；增加）3、按误差出现的规律，可将误差分为_________误差、_________误差及_________误差。
（系统；偶然；疏忽/初大）4、描述对象特性的三个参数是_________、_________和_________。
（放大系数；时间常数；滞后时间）5、某温度表的精度为0.5级，其测量下限是50℃，上限是850℃。
则此表的量程是；测量范围是；允许基本误差是；最大绝对误差是。
（800；50~850；0.5%；4）6、热电偶温度计中常用的冷端温度补偿方法有_________、_________、_________、_________、_________五种。
（冷端温度保持；0度法；冷端温度修正法；校正仪表零点法；补偿电桥法；补偿热电偶法）7、自动平衡电桥配热电阻测温时，采用_________连接，其连接导线的电阻规定为_______________Ω。
（三线制；2x2.5）二、综合题（62分）1、（15分）比较电子电位差计与电子平衡电桥在测量原理和结构上有哪些异同点。
答：原理的相同点：都是利用滑动触点位置的变化来反映被测温度的大小。
结构的相同点：放大器、可逆电机、同步电机、传动机构结构的不相同点：检测元件、测量桥路。
原理的不相同点：2、（15分）热电偶测温时，使用补偿导线的目的是什么？它能否进行冷端温度补偿？如不能应如何处理？答：①使用补偿导线的目的是将热电偶的冷端从温度较高、波动较大的地方移到温度较低、且相对稳定的地方。

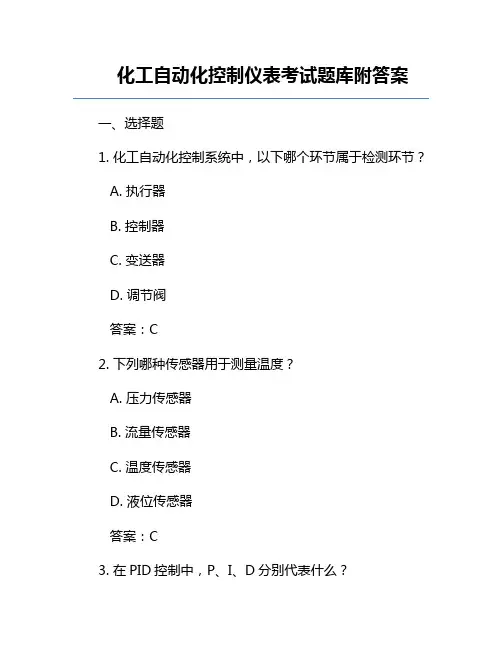

化工自动化控制仪表考试题库附答案
化工自动化控制仪表考试题库附答案一、选择题1. 化工自动化控制系统中，以下哪个环节属于检测环节？A. 执行器B. 控制器C. 变送器D. 调节阀答案：C2. 下列哪种传感器用于测量温度？A. 压力传感器B. 流量传感器C. 温度传感器D. 液位传感器答案：C3. 在PID控制中，P、I、D分别代表什么？B. 比例、微分、积分C. 积分、比例、微分D. 微分、积分、比例答案：A4. 下列哪种执行器适用于调节流量？A. 电磁阀B. 气动调节阀C. 电动调节阀D. 液压调节阀答案：B5. 下列哪种控制方式属于开环控制？A. 比例控制B. 积分控制C. 微分控制答案：A二、填空题1. 自动化控制系统一般由________、________和________三个基本环节组成。
答案：检测环节、控制环节、执行环节2. 在PID控制中，比例控制的作用是________，积分控制的作用是________，微分控制的作用是________。
答案：消除静态误差、消除动态误差、预测误差3. 常用的化工自动化仪表有________、________、________等。
答案：温度仪表、压力仪表、流量仪表三、判断题1. 在自动化控制系统中，控制器的作用是根据输入信号进行运算，输出控制信号。
（正确/错误）答案：正确2. 执行器是自动化控制系统的核心部分，负责将控制信号转换为被控对象的动作。
（正确/错误）答案：正确3. 在PID控制中，比例控制的作用是消除静态误差，微分控制的作用是消除动态误差。
（正确/错误）答案：错误（比例控制的作用是消除静态误差，微分控制的作用是预测误差）四、简答题1. 简述化工自动化控制系统的组成及其作用。
答案：化工自动化控制系统由检测环节、控制环节和执行环节组成。
检测环节负责将被控对象的参数（如温度、压力、流量等）转换为电信号；控制环节根据输入信号进行运算，输出控制信号；执行环节根据控制信号驱动执行器，实现对被控对象的控制。
《化工仪表及自动化》练习题及参考答案
《化工仪表及自动化》练习题及参考答案一、填空题1.阀门直线理想流量特性的方程为（）2.某微分控制器控制规律为t D e p 39-=∆，已知阶跃干扰值为3，其微分时间为（）3. 如图所示过渡过程，其超调量为（）4.差压式流量计的流量方程为（）5. 如图所示过渡过程，其衰减比为（）6.某一阶对象其方程为ady/dt +by=cx ，其放大系数为（）7.转子式流量计的流量方程为（）8.热电偶温度计工作时，热端温度为t ，冷端温度为t0，该热电偶回路的热电势为（）9.某一阶对象其方程为ady/dt +by=cx ，其时间常数为（）10.热电阻温度计测温热电阻变化值与温度变化值的关系方程式为（）二、简答及论述题1.试写出下图梯形图相对应的助记符号语言.2.用单法兰电动差压变送器来测量敞口罐中硫酸的密度，利用溢流来保持罐内液位H 恒为1m 。
如下图。
已知差压变送器的输出信号为0～10mA ，硫酸的最小和最大密度分别为1.32g/cm3和1.82g/cm3。
（1）计算差压变送器的测量范围；（2）如加迁移装置，请计算迁移量；（3）如不加迁移装置，可在负压侧加装水恒压器（图中虚线），以抵消正压室附加压力的影响，计算出水恒压器所需高度h 。
3.如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围，判断迁移方向，计算迁移值。
4.试写出下图梯形图相对应的助记符号语言.参考答案一、填空题1.Q/Qmax=1/R+(1-1/R)l/L2. 1.53. 304. ΔP5. 3:1或者5:16. a/c7. ΔP8. E=e(t)-e(to)9. a/b 10. ΔR t =αR 0Δt二、简答及论述题1.(1)LD 00000OR 00003LD NOT 00001OR NOT 00004AND LDAND 00002OUT 01000(2)LD 00000LD 00002OR 00005LD 00003OR NOT 00006AND LDOR LDAND 00001OUT 010002. 1）若不考虑零点迁移,那么就要以ρmax 来计算差压变送器的测量范围。
化工仪表及自动化期末考试-A卷 参考答案及评分标准-化工仪表及自动
化工仪表及自动化期末考试-A卷参考答案及评分标准一、选择题（15分）每空1分：1、AB2、CD3、D4、B5、D6、A7、AB8、AB9、CD 10、BC二、填空题（30分）前10题每空1分，后10题每空2分：1、三2、小3、畸4、阶跃5、负6、实验建模7、过滤8、目的9、修正10、入口11、自动控制、自动检测12、放大系数、滞后时间、时间常数13、软件14、下降15、看曲线，调参数16、等百分比、抛物线、快开17、模型参考、直接优化目标参数、自校正18、改善控制系统、在线实时学习19、衰减曲线法、经验凑试法20、两台及两台以上三、简答题（共20分）1、（8分）答：包括信号变换、前置放大、非线性校正或开方运算、模/数转换、标度变换、数字显示、电压/电流转换(V/I)及各种控制电路等部分。
(3.5分)包括信号变换电路---将生产过程中的工艺变量经过检测变速后的信号，转换成相应的电压或电流值。
(0.5分)前置放大电路----将输入的微小信号放大至伏级电压信号。
(0.5分) 非线性校正电路----校正检测元件的非线性特性。
(0.5分) 开方运算电路----将差压信号转换成相应的流量值。
(0.5分) 模/数转换----将模拟量转换成断续变化的数字量。
(0.5分)标度变换----进行比例尺的变更。
(0.5分) 数字显示----被测数据以数字形式显示出来。
(0.5分) 电压/电流转换(V/I)----将电压信号转换成直流电流标准信号。
(0.5分)各种控制电路---可以根据PID控制规律或其他控制规律进行运算，输出控制信号。
(0.5分) 2、（5分）答：当采用补偿导线后，虽然将热电偶的冷端从温度较高和不稳定的地方延伸到温度较低和比较稳定的操作室，但冷端温度还不是0 ℃，而工业上常用的各种热电偶分度表是在冷端温度保持为0℃的情况下进行刻度的，这样会使测量结果产生误差，所以必须进行热电偶冷端温度补偿。
（3分）方法有：冷端温度保持为0℃的方法；冷端温度修正方法；校正仪表零点法；补偿电桥法；补偿热电偶法。
化工仪表与自动化期末复习试卷
化工仪表与自动化期末复习试卷近年来，随着科技的不断发展，化工行业逐渐向自动化方向转变。
在这个过程中，化工仪表与自动化的作用变得愈发重要。
化工仪表与自动化是指运用先进的仪表设备和自动化技术，对化工过程进行监测、控制和优化的科学与技术。
对于化工专业的学生来说，熟练掌握化工仪表与自动化是必不可少的。
为了帮助同学们更好地复习化工仪表与自动化，本期末复习试卷将围绕这个主题展开。
第一部分：基础知识1. 请简要解释化工仪表与自动化的定义和作用。
化工仪表与自动化是通过先进的仪表设备和自动化技术对化工过程进行监测、控制和优化的科学与技术。
其作用在于提高化工过程的生产效率、产品质量和安全性，减少人为操作失误，实现生产自动化，降低生产成本。
2. 请列举常用的化工仪表设备，并对其原理进行简要描述。
（略去）3. 什么是反馈控制系统？简述其原理和应用。
反馈控制系统是指根据输出信号与设定值之间的差距，通过对输入信号进行调整以实现系统稳定的控制系统。
其原理是通过传感器感知系统的输出信号，与设定值进行比较后产生误差信号，经过控制器处理后输出修正信号，使输入信号逐渐接近设定值。
反馈控制系统广泛应用于化工生产过程中，例如调节温度、压力、液位等。
第二部分：案例分析请根据以下案例回答相关问题：案例1：某化工厂生产过程中，发现产品的温度波动较大，难以控制在设定值范围内。
4. 分析导致温度波动的可能原因，并提出解决方案。
温度波动可能原因包括：传感器故障、控制器参数设置不当、冷却系统异常等。
解决方案可以包括：定期检修传感器以确保准确的温度测量，重新调整控制器参数以提升控制精度，检查和维护冷却系统以确保正常运行。
案例2：某化工过程中，需要连续计量液体物质，但因为设备老化导致计量误差较大。
5. 请分析可能导致计量误差的原因，并提出解决方案。
计量误差可能原因包括：流量计设备老化、仪表读数不准确、管道堵塞等。
解决方案可以包括：更换新的流量计设备以提高计量准确度，定期校准和检修仪表设备以确保准确的读数，定期进行管道清洗和维护。
化工仪表测试题(附参考答案)
化工仪表测试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.按照被控变量的类型将控制系统分为定值控制系统、随动控制系统和程序控制系統。
A、正确B、错误正确答案：A2.KWh是电功率的单位。
A、正确B、错误正确答案：B3.选择控制系统又称为是超驰控制或取代控制。
A、正确B、错误正确答案：A4.“平光”表示操作人员确认后继续存在的故障或第二故障。
A、正确B、错误正确答案：A5.在事故状态下，为保证设备安全，压力放空系统应选择快开特性调节阀。
A、正确B、错误正确答案：A6.串级控制系统在主变量确定后,选择的副变量应与主变量间有一定的内在联系。
A、正确B、错误正确答案：B7.欧姆定律是用来说明电路中电压、电流、电阻,这三个基本物理量之间关系的定律,它指出:在一段电路中流过电阻的电流与电阻R两端电压成正比,而与这段电路的电阻成反比。
A、正确B、错误正确答案：A8.串级控制系统能够消除调节阀非线性特性的影响。
A、正确B、错误正确答案：A9.用浮筒式液位计测量液位时,液位越高,扭力管所产生的扭角越大;液位越低,产生的扭角越小。
A、正确B、错误正确答案：B10.串级控制系统中,副回路通常采用纯比例控制,可适当引入积分作用,通常不需要微分作用。
A、正确B、错误正确答案：A11.液体的黏度随温度升高而降低,气体的黏度则反之。
A、正确B、错误正确答案：A12.波纹管密封型是4种上阀盖形式之一,适用于有毒性、易挥发和贵重流体的场合。
A、正确B、错误正确答案：A13.充满管道且沿管道轴向连续向前流动的流体,当遇到节流装置的阻挡作用时,若流量Q愈大,则流束的局部收缩和位能、动能相互转换也愈显著,产生的压差ΔP也愈显著A、正确B、错误正确答案：A14.国产SUPCONWEBFIELDECS-100控制系统具有HART信号处理卡件，可实现对符合HART协议的智能仪表的数据采集、组态和管理。
A、正确B、错误正确答案：A15.电子式电动执行机构调整方便,手动操作简单方便,调整方便、接线方便、伺服放大器一体化,不需考虑伺服放大器的另外安装。
期末复习题——《化工仪表及自动化》
P0
0
H +
-
图 4 法兰式差压变送器测量液位
6． 现用一支镍铬—镍硅热电偶来测量某换热器内的温度， 其冷端温度为 30℃， 显示仪表为动圈仪表， 此仪表的机械零位为 0℃， 这时指示值为 400℃，若认为换热器内的温度为 430℃，对不对？为什么？正确值为多少？ 已知条件： （1） E ( 400,0) （2） E (30,0)
14．简述放大系数、时间常数的定义。
三．计算 1．某台测温仪表的测量范围是 200～700℃，校验该表时得到的最大绝对误差为+4℃，试确定该仪表的精度等级。 （5 分） 2．用差压变送器来测量液位时，在变送器正、负压室与取压点之间装有隔离罐，测量方式如图 2 所示，若被测介质密度为ρ1， 2
隔离液密度为ρ2，问有无迁移？何种迁移？迁移量多少？
28.943mV
1.801mV 30.744mV
（3） E ( 422,0)
4
h1
h2
5
7． （15 分）如果有一台压力表，其测量范围为 0~10MPa，经校验得到下列数据 标准表读数/ MPa 被校表正行程读数/ MPa 被校表反行程读数/ MPa 0 0 0 2 1.98 2.02 4 3.96 4.03 6 5.94 6.06 8 7.97 8.03 10 9.99 10.01
(1) 求出该测温仪表的最大绝对误差值；(2) 确定该测温仪表的精度等级；(3) 如果工艺上允许的最大绝对误差为±8℃，问该测 温仪表是否符合要求？（我国规定的仪表等级有 0.1, 0.2, 0.4, 0.5, 1.0, 1.5, 2.5 等） （10 分）
《化工仪表及自动化》标准答案
一．填空 1．表压，大气压力与绝对压力之差 2．无迁移，负迁移，正迁移 3．节流装置，差压计，显示仪表 4．热电偶，热电阻 5．衰减比，余差，过渡时间 6．放大系数，时间常数，滞后时间 7．积分作用，微分作用 8．单纯的前馈控制，前馈-反馈控制 9．最大偏差、衰减比、余差、过渡时间 11．传递滞后，容量滞后 12．测量范围上限值，测量范围下限值 13．气动仪表，电动仪表 14．积分，微分 15．弹性式压力计、液柱式压力计、活塞式压力计、电气式压力计 16．泵，风机或压缩机 18．自动检测系统，自动信号和联锁保护系统，自动控制系统 8
化工自动化控制仪表考试题及答案(1)
化工自动化控制仪表考试题及答案1、【单选题】（）填料是一种新型调节阀填料，具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温等优点，缺点是摩擦力大。
（A ）A、石墨环B、聚四氟乙烯V形圈C、石棉-聚四氟乙烯2、【单选题】CENTUMCS3000系统中，现场控制站FCS中（）的功能是连接FCU的处理器卡与V网电缆，完成信号隔离与信号传输。
（C ）A、处理器卡B、总线接口卡C、Vnet连接单元3、【单选题】Intouch被广泛用做各种控制系统的人机界面软件，其强大的I/OSEVER功能支持与多种计算机控制系统的数据交换，它是0公司的产品。
（C ）A、 SIEMENSB、I NTELLUTIONC、 WONDERWARE4、【单选题】MF8型手提式干粉灭火器的喷射距离大于等于Om。
（ A ）A、5B、3C、65、【单选题】MFT70型推车式干粉灭火器的灭火射程在O m o (B)A、8-10B、10-13C、17-206、【单选题】下列灭火器材中，不适用于电气灭火的是Oo ( c )A、二氧化碳B、干粉C、泡沫7、【单选题】下面关于串级控制回路的描述中正确的是0 o ( B )A、主、副控制器串接工作，主控制器的输出直接操纵控制阀B、主、副控制器串接工作的双闭环负反馈控制系统C、主、副控制器串接工作，实现对副变量的定值控制8、【单选题】下面关于串级控制系统的工作过程的描述中错误的是0。
( B )A、干扰进入副回路时，由于副回路控制通道短，时间常数小，可以获得比单回路控制系统更超前的控制作用B、干扰同时作用于副回路和主对象时，如果主、副变量的变化方向相反，主、副控制器的输出信号叠加后，可以使调节阀变化很大，使系统恢复稳定C、干扰作用于主对象时，由于副回路的存在，可以及时改变副变量的给定值，以达到稳定主变量的目的9、【单选题】介质中含悬浮颗粒，并且粘度较高，要求泄漏量小应选用。
比较合适。
（C ）A、直通双座调节阀B、球阀C、偏心阀10、【单选题】单位时间内流过单位截面积流体的质量称为0。
化工自动化控制仪表考试题库及答案
化工自动化控制仪表考试题库及答案一、单项选择题（每题2分，共20分）1. 化工自动化控制系统中，用来测量、显示、调节工艺参数的仪表是（）。
A. 流量计B. 压力表C. 温度计D. 自动控制仪表答案：D2. 以下哪种仪表属于气动仪表？（）A. 电动差压变送器B. 气动流量计C. 电动流量计D. 电磁流量计答案：B3. 自动控制系统的基本环节不包括（）。
A. 控制器B. 执行器C. 传感器D. 动力设备答案：D4. 下列哪种调节器属于比例积分微分调节器？（）A. P调节器B. PI调节器C. PID调节器D. PD调节器答案：C5. 在自动控制系统中，调节器的作用是（）。
A. 放大信号B. 滤波信号C. 计算偏差D. 调节被控变量答案：D6. 以下哪种阀门属于自动阀门？（）A. 截止阀B. 球阀C. 蝶阀D. 电磁阀答案：D7. 下列哪种传感器属于温度传感器？（）A. 压力传感器B. 流量传感器C. 温度传感器D. 液位传感器答案：C8. 下列哪种执行器属于气动执行器？（）A. 电动执行器B. 气动执行器C. 液动执行器D. 电磁执行器答案：B9. 在自动控制系统中，控制器的作用是（）。
A. 接收传感器信号B. 放大信号C. 计算偏差D. 调节执行器答案：C10. 下列哪种调节器属于简单调节器？（）A. P调节器B. PI调节器C. PID调节器D. PD调节器答案：A二、多项选择题（每题3分，共30分）1. 自动控制系统的组成包括（）。
A. 控制器B. 执行器C. 传感器D. 动力设备E. 调节器答案：ABCE2. 气动仪表的优点包括（）。
A. 结构简单B. 精度高C. 抗干扰能力强D. 反应速度快E. 易于维护答案：ACDE3. 常用的调节器类型包括（）。
A. P调节器B. PI调节器C. PID调节器D. PD调节器E. 比例调节器4. 自动阀门的分类包括（）。
A. 手动阀门B. 自动阀门C. 气动阀门D. 电动阀门E. 液动阀门答案：BCDE5. 常用的温度传感器包括（）。
电大化工仪表及自动化期末试卷_1807
较小
25. 节流
阀芯与阀座
流通面积
流量
26. 偏差是否存在
消除余差
27. 被控对象
检测元件及变送器
控制器
执行器
单闭环
28. 信息化和集成化的混合型控制系统
四、简答题(每小题 6 分，共 30 分)
29. 答:各种热电偶温度与热电动势关系的分度表都是在冷端温度为 O 时作出的，因此，
用热电偶测温时，若要直接应用热电偶的分度表，就必须满足冷端温度为 OOC 的条件。而在实
设定值
控制器
执行器
扰动量 被控变量
1034
测量变迭
图 1 简单控制系统方框图
(4 分〉
33. 答:气动薄膜调节阀由执行机构和调节机构两部分组成。执行机构分正作用和反作 用两种形式。当信号压力增加使推杆向下移动的叫正作用执行机构;信号压力增大使推杆向 上移动的叫反作用执行机构。 (2 分〉
对一个具体的控制系统来说，究竞选气开阀还是选气闭阀，要由具体的生产工艺来决定。 一般来说，要根据以下几条原则来进行选择。
B. 反映被控变量变化快慢的参数
c. 表示被控变量静态特性的参数
D. 经过 3T 时间，可近似认为动态过程已结束
10. (
)不是工程上常用的控制器参数整定方法之一。
A. 计算法
B. 衰减曲线法
c. 经验凑试法
D. 临界比例度法
11. 调节系统中调节器正、反作用的确定依据是(
)。
A. 实现闭环回路正反馈
;三 X100%=1.2%(2 分〉
误差超过 1.0 级 (2 分〉
答:这块压力表不合格。 (1 分) 35. 解:超调量 σ=24% 公式 (2 分〉结果 (1 分〉 衰减比 N=4:1 公式 (1 分〉结果 (1 分〉
