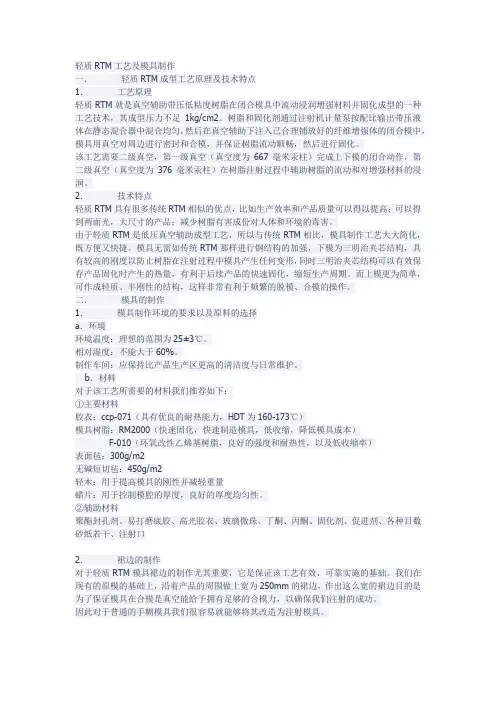

RTM工艺及模具
轻质RTM工艺及模具制作一．轻质RTM成型工艺原理及技术特点1．工艺原理轻质RTM就是真空辅助带压低粘度树脂在闭合模具中流动浸润增强材料并固化成型的一种工艺技术，其成型压力不足1kg/cm2。
树脂和固化剂通过注射机计量泵按配比输出带压液体在静态混合器中混合均匀，然后在真空辅助下注入已合理铺放好的纤维增强体的闭合模中，模具用真空对周边进行密封和合模，并保证树脂流动顺畅，然后进行固化。
该工艺需要二级真空，第一级真空（真空度为667毫米汞柱）完成上下模的闭合动作，第二级真空（真空度为376毫米汞柱）在树脂注射过程中辅助树脂的流动和对增强材料的浸润。
2．技术特点轻质RTM具有很多传统RTM相似的优点，比如生产效率和产品质量可以得以提高；可以得到两面光，大尺寸的产品；减少树脂有害成份对人体和环境的毒害。
由于轻质RTM是低压真空辅助成型工艺，所以与传统RTM相比，模具制作工艺大大简化，既方便又快捷。
模具无需如传统RTM那样进行钢结构的加强，下模为三明治夹芯结构，具有较高的刚度以防止树脂在注射过程中模具产生任何变形，同时三明治夹芯结构可以有效保存产品固化时产生的热量，有利于后续产品的快速固化，缩短生产周期。
而上模更为简单，可作成轻质、半刚性的结构，这样非常有利于频繁的脱模、合模的操作。
二．模具的制作1．模具制作环境的要求以及原料的选择a．环境环境温度：理想的范围为25±3℃。
相对湿度：不能大于60%。
制作车间：应保持比产品生产区更高的清洁度与日常维护。
b．材料对于该工艺所需要的材料我们推荐如下：①主要材料胶衣：ccp-071（具有优良的耐热能力，HDT为160-173℃）模具树脂：RM2000（快速固化，快速制造模具，低收缩，降低模具成本）F-010（环氧改性乙烯基树脂，良好的强度和耐热性，以及低收缩率）表面毡：300g/m2无碱短切毡：450g/m2轻木：用于提高模具的刚性并减轻重量蜡片：用于控制模腔的厚度，良好的厚度均匀性。
rtm工艺技术
rtm工艺技术RTM工艺技术（Resin Transfer Molding）是一种常用的复合材料成型工艺，特点是能够在较低压力下快速并均匀地将树脂注入预先放置好的纤维增强材料中，形成复合材料制品。
RTM工艺的主要步骤包括模具准备、纤维预制件放置、树脂注入、充模、加压、固化和后续处理等。
首先，在RTM工艺中，模具的设计和准备非常关键。
模具应具备良好的密封性能，以确保树脂能够被注入到纤维增强材料之中，同时还要考虑产品的成型形状和尺寸等要求。
通常采用金属或者复合材料制作的模具，以确保模具梯度热容、寿命和承压能力等要求。
在纤维预制件放置阶段，要将预制好的纤维增强材料放置到模具中，并注意纤维的排布和叠放方式。
通常采用布料或者纱线叠放方式，以便在注塑过程中获得更好的力学性能和成型效果。
注塑阶段是整个RTM工艺中最重要的部分。
在注塑过程中，树脂根据模具的形状和尺寸慢慢注入到纤维增强材料中。
通常采用真空或者低压力的方式，以确保树脂能够均匀地填充到整个模具中。
与传统注塑成型相比，RTM工艺能够更好地控制树脂的流动速度和填充程度，从而获得更好的成型效果。
充模和加压阶段是为了确保树脂能够充分渗透到纤维增强材料之中，并消除空气泡。
通过加压，可以提高树脂的渗透速度和纤维增强材料的固化性能，从而获得更高的强度和耐久性。
固化阶段是将树脂完全固化，使纤维增强材料和树脂成为一个整体。
通常采用热固化或者光固化的方式，通过加热或者紫外线照射等方法，使树脂固化并与纤维增强材料牢固地结合在一起。
固化后的制品具有较高的强度、刚度和耐腐蚀性能，适用于各种工程应用。
最后，进行后续处理，如切割、修整、表面处理和涂装等，以获得符合要求的最终产品。
总之，RTM工艺技术是一种先进的复合材料成型工艺，具有成型效果好、成本低、产量高的优点。
通过合理选择纤维增强材料和树脂、优化模具设计、精确控制注塑和固化参数等，可以生产出符合要求的复合材料制品。
随着科学技术的不断发展，RTM工艺技术也将在航空航天、汽车工业、建筑业和体育用品等领域得到广泛应用。

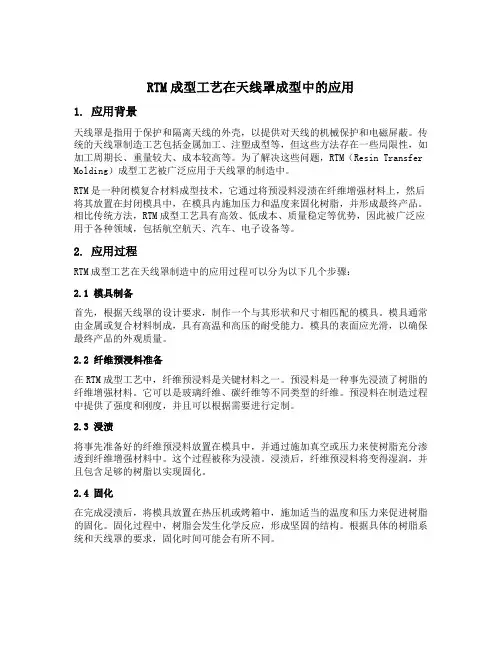

rtm成型工艺在天线罩成型中的应用
RTM成型工艺在天线罩成型中的应用1. 应用背景天线罩是指用于保护和隔离天线的外壳，以提供对天线的机械保护和电磁屏蔽。
传统的天线罩制造工艺包括金属加工、注塑成型等，但这些方法存在一些局限性，如加工周期长、重量较大、成本较高等。
为了解决这些问题，RTM（Resin Transfer Molding）成型工艺被广泛应用于天线罩的制造中。
RTM是一种闭模复合材料成型技术，它通过将预浸料浸渍在纤维增强材料上，然后将其放置在封闭模具中，在模具内施加压力和温度来固化树脂，并形成最终产品。
相比传统方法，RTM成型工艺具有高效、低成本、质量稳定等优势，因此被广泛应用于各种领域，包括航空航天、汽车、电子设备等。
2. 应用过程RTM成型工艺在天线罩制造中的应用过程可以分为以下几个步骤：2.1 模具制备首先，根据天线罩的设计要求，制作一个与其形状和尺寸相匹配的模具。
模具通常由金属或复合材料制成，具有高温和高压的耐受能力。
模具的表面应光滑，以确保最终产品的外观质量。
2.2 纤维预浸料准备在RTM成型工艺中，纤维预浸料是关键材料之一。
预浸料是一种事先浸渍了树脂的纤维增强材料。
它可以是玻璃纤维、碳纤维等不同类型的纤维。
预浸料在制造过程中提供了强度和刚度，并且可以根据需要进行定制。
2.3 浸渍将事先准备好的纤维预浸料放置在模具中，并通过施加真空或压力来使树脂充分渗透到纤维增强材料中。
这个过程被称为浸渍。
浸渍后，纤维预浸料将变得湿润，并且包含足够的树脂以实现固化。
2.4 固化在完成浸渍后，将模具放置在热压机或烤箱中，施加适当的温度和压力来促进树脂的固化。
固化过程中，树脂会发生化学反应，形成坚固的结构。
根据具体的树脂系统和天线罩的要求，固化时间可能会有所不同。
2.5 后处理一旦天线罩完成固化过程，可以将其从模具中取出，并进行必要的后处理。
后处理可能包括去除模具残留物、修剪边缘、打磨表面等步骤，以确保最终产品符合设计要求。
3. 应用效果RTM成型工艺在天线罩制造中的应用具有以下优势和效果：3.1 重量轻相比传统金属加工方法，RTM成型工艺使用纤维增强材料和轻质树脂制造天线罩，从而使其重量大大减轻。

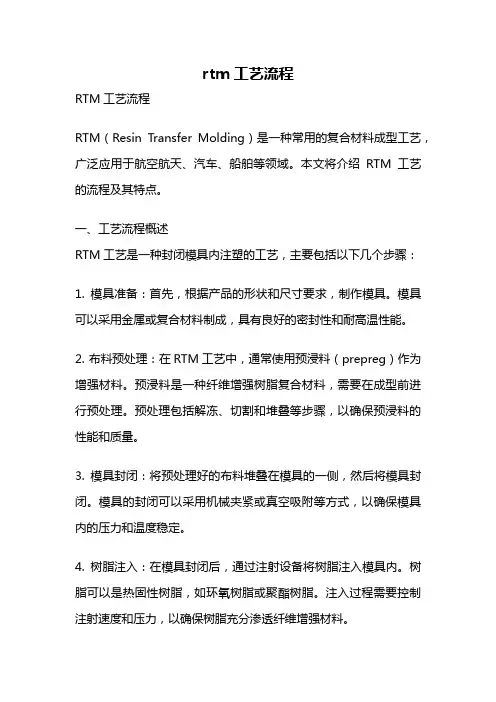

rtm工艺流程
rtm工艺流程RTM工艺流程RTM（Resin Transfer Molding）是一种常用的复合材料成型工艺，广泛应用于航空航天、汽车、船舶等领域。
本文将介绍RTM工艺的流程及其特点。
一、工艺流程概述RTM工艺是一种封闭模具内注塑的工艺，主要包括以下几个步骤：1. 模具准备：首先，根据产品的形状和尺寸要求，制作模具。
模具可以采用金属或复合材料制成，具有良好的密封性和耐高温性能。
2. 布料预处理：在RTM工艺中，通常使用预浸料（prepreg）作为增强材料。
预浸料是一种纤维增强树脂复合材料，需要在成型前进行预处理。
预处理包括解冻、切割和堆叠等步骤，以确保预浸料的性能和质量。
3. 模具封闭：将预处理好的布料堆叠在模具的一侧，然后将模具封闭。
模具的封闭可以采用机械夹紧或真空吸附等方式，以确保模具内的压力和温度稳定。
4. 树脂注入：在模具封闭后，通过注射设备将树脂注入模具内。
树脂可以是热固性树脂，如环氧树脂或聚酯树脂。
注入过程需要控制注射速度和压力，以确保树脂充分渗透纤维增强材料。
5. 固化成型：树脂注入后，需要进行固化过程。
固化可以通过热固化或光固化等方式进行。
固化时间和温度需要根据树脂的性质和产品要求进行控制。
6. 模具开启：在树脂固化后，打开模具，取出成型件。
成型件具有优良的力学性能和表面质量。
二、RTM工艺的特点RTM工艺相比其他成型工艺具有以下特点：1. 成型件质量高：由于RTM工艺采用封闭模具，可以有效控制树脂的渗透和固化过程，从而获得高质量的成型件。
2. 复杂形状成型：RTM工艺适用于复杂形状的产品制造，可以满足各种工程要求。
3. 纤维含量高：RTM工艺可以实现高纤维含量的复合材料制造，提高产品的强度和刚度。
4. 自动化程度高：RTM工艺可以实现自动化生产，提高生产效率和一致性。
5. 环保节能：RTM工艺中的树脂可以回收再利用，减少了废料的产生，符合环保要求。
总结：RTM工艺是一种先进的复合材料成型工艺，具有高质量、适用于复杂形状、高纤维含量、自动化程度高和环保节能等特点。
rtm成型工艺技术
rtm成型工艺技术RTM（Resin Transfer Molding）成型工艺技术是一种在复合材料制造中常用的工艺技术，通过将预浸料注入模具中，使其在高压下固化成型。
以下是关于RTM成型工艺技术的详细介绍。
RTM成型工艺技术是一种集注塑成型和压缩成型为一体的复合材料成型工艺。
该工艺以模具为基础，通过将环氧树脂及其增强材料预浸料注入模具中，并施加一定的压力，使预浸料在模具内部充分浸透并固化。
与传统成型工艺相比，RTM成型具有高成型质量、高成型效率、低成本和环保等优点。
RTM成型工艺技术可以应用于各种复合材料制品的生产，特别是结构性和高强度要求的制品。
例如，飞机、汽车、船舶、建筑等领域的复合材料零部件都可以采用RTM成型工艺进行制造。
此外，RTM工艺还可以灵活地生产各种复材件，如复材齿轮、复材托架等。
RTM成型工艺的关键是模具的设计和制造。
模具必须具备良好的密封性和耐压性能，以确保预浸料在注入过程中不会泄漏。
此外，模具的开关设计也很重要，以确保成品能够顺利脱模。
因此，模具的制造需要高精度的加工和高耐磨的材料。
RTM成型工艺的关键步骤包括预浸料的配料、模具的准备、预热和注射、压力施加和固化等。
在制造过程中，预浸料需要在一定的温度下预热，以改善流动性并减少预浸料中的空气。
然后，预热的预浸料通过注射设备注入到模具中，同时施加一定的压力以保证预浸料充分浸透。
最后，固化过程中，通过加热或其他方法使预浸料固化，并获得最终产品。
RTM成型工艺技术具有许多优点。
首先，由于采用了大型模具和注射设备，RTM工艺可以高效地进行大规模生产，提高生产效率。
其次，由于预浸料中的树脂是事先注入的，可以较好地控制纤维的含量和取向，从而使得制品具有更高的强度和刚度。
此外，由于预浸料中的树脂经过事先预热，因此也能在注入过程中更好地充满空气孔隙，减少产品的缺陷率。
然而，RTM成型工艺也存在一些挑战和限制。
首先，由于需要大型模具和注射设备，设备投资和生产成本相对较高。
rtm成型工艺过程
rtm成型工艺过程
RTM（Resin Transfer Molding）是一种常用的复合材料成型工艺，主要用于生产复材零部件。
RTM成型工艺包含以下几个步骤：
1.模具制备：根据产品的设计要求，制作适用于RTM成型的模具。
通常使用金属或者复合材料制造的模具。
2.面层制备：将预浸料（prepreg）或者无纺布等面层材料剪裁成所需形状和尺寸。
3.模具装备：将面层材料放置在模具的一侧，保持模具清洁。
4.预制：将需要使用的纤维束定位在模具中，并按照设计要求进行预配置，通常采用预定位工具如夹具等，以确保纤维束的定位精准。
5.闭模：将两半模具闭合，并确保模具密封。
通常采用安全和可控的方法进行模具闭合，以防止树脂泄漏。
6.树脂注入：在成型开始前，通过开启充注阀门，将树脂注入模具中。
注入时使用低压或者真空吸引树脂进入纤维束，以确保树脂充分浸润纤维。
7.充注：树脂在模具内浸润纤维的过程中，需要保持一定的注入压力和速度，以确保树脂充分填充整个模具。
8.固化：树脂在充注完成后开始固化。
根据树脂的性质和设计要求，可以通过提高温度、加热模具或者添加固化剂等方法来促进树脂的固化。
9.开模：待树脂完全固化后，打开模具，取出成型件。
10.修整：对成型件进行修整，如去除多余的材料、修整边缘等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
树脂传递模塑料成型工艺
RTM成型工艺
序言
我国手糊玻璃钢成型工艺因质量、强度、 成本、环保、清洁等综合方面的要求，已经开 始由敞开式手糊工艺过渡到闭模成型工艺。近 几年，该工艺在汽车配件、风电制品、船舶游 艇等相关领域部分企业得以应用，部分或者全 部代替了传统手糊工艺。
RTM成型工艺
模具的工装夹具设计
注胶口和排气口的位置
1、中心注入 2、四周注入 四周浇注可以比中心浇注充模时间减少60%以上，孔隙率可 以比之降低25%以上，同时也能提高一定的力学性能。 另外还有真空辅助和充模时间的控制。
RTM成型工艺
模具的密封
密封是整个模具制作过程中较为关键的一步，根 据产品大小结构的不同大致分为以下7种方法： 矩形密封、半圆形密封、蘑菇形密封、半圆形+V 型两道密封、圆形真空密封、圆形充气密封、半 圆形两道密封。
RTM成型工艺
RTM-合模
把铺层好的下模与上模合拢 并周边密封和紧固
紧固上下模
RTM成型工艺
上下模完全靠螺栓锁 紧至上下定位销完全吻合
定位销完全吻合
RTM成型工艺
RTM-注射
注射压力小便于树脂流动注射压 力高便于气体的排出。 注射温度和树脂的黏度
注射温度低和树脂黏度低便于树 脂的流动。 注射压力低注射温度可以高点
RTM成型工艺
胶衣准备
铺层
合模
模具 准备
脱模
固化
树脂 注射
后处理
检验
制品
RTM成型工艺流程图
RTM成型工艺
RTM-模具准备
1.检查模具有无缺损，并 2.
用压缩空气把模具表面的 疏
杂志清楚干净。注射口、 通
排气口设计是否合理。
进
料
口
和
排
气
口
是
重 点 RTM成型工艺
进料口
排气口
RTM成型工艺
RTM成型工艺
RTM成型工艺
搭扣紧固
RTM成型工艺
螺栓紧固
RHale Waihona Puke M成型工艺合模类型上下模完全靠螺栓锁 紧至上下定位销完全吻合
定位销完全吻合
RTM成型工艺
油缸或气缸举升下模与上模合模
半圆支架可以使 上模360度旋转
油缸举升上模， 并限位
RTM成型工艺
铰链式搭扣合模
铰链 搭扣紧固
RTM成型工艺
铰链
油缸举升上模， 并限位
产品展示
RTM成型工艺
RTM成型工艺
RTM成型工艺
RTM成型工艺
RTM成型工艺
RTM成型工艺
谢谢！
RTM成型工艺
RTM成型工艺
RTM-固化
固化过程：凝胶阶段、定型阶段（硬化阶段）、熟化阶段（完 全固化阶段） 固化控制：通过调控树脂胶液中的固化剂含量和固化温度来控 制固化度
RTM成型工艺
RTM-脱模
分离上下模
把产品与模具分离
RTM成型工艺
RTM-检验
检查 产品 有无 缺陷、 模具 有无 损坏
RTM成型工艺
在RTM模具中限位销是控制产品的厚度和上下模吻合
的工具，目前根据模具的大小和应用范围大概分为锥形
和球形两种
锥形限位销
RTM成型工艺
限位套（下摸用）
RTM成型工艺
限位销（上模用）
球形限位销
RTM成型工艺
限位套（下摸用）
限位销（上摸用）
RTM成型工艺
紧固的方式通常有两种 1.搭扣紧固 2.螺栓紧固
RTM成型工艺
上 模
RTM成型工艺
上 模
RTM成型工艺
下 模
RTM成型工艺
下 模
RTM-胶衣准备
把胶衣均与涂刷到模具内表 面，不得有透光、流挂、堆 积现象
根据当日气温情况 加入适量固化剂， 搅拌均匀
RTM成型工艺
RTM-铺层
修掉多余的边角料
根据产品制作工艺把相应的毡、 布铺放在模具面上
RTM成型工艺
RTM成型工艺
矩形密封
RTM成型工艺
半圆形密封
RTM成型工艺
圆形真空密封
RTM成型工艺
半圆形+V型两道密封
RTM成型工艺
RTM工艺简介
RTM是先将增强织物置于模具中形成一定 的形状，再将树脂注射进入模具、浸渍纤维并 固化的一种复合材料生产工艺，是FRP的主要 成型工艺之一。其最大特点是污染小，为闭模 操作系统，另外在制品可设计性、可方向性增 强、制品综合性能方面优于SMC、BMC。
