中国建筑史试题库之识图题(绘图题)(重庆大学建筑城规学院)
中建史绘图题
中建史绘图题同济⼆、绘图题（20分）1、明清北京故宫太和殿正⽴⾯（4分）2、北京四合院平⾯（4分）3、河北蓟县独乐寺观⾳阁平、⽴、剖⾯（12分）⼆、绘图题（每题5分，共20分）（00年）1、双槽与⾦箱⽃底槽2、楼阁式塔与密檐塔3、晋祠圣母殿平、⽴、剖⾯图4、五踩⽃拱三(01年).作图题1. 五踩溜⾦⽃栱侧⽴⾯2. 独乐寺观⾳阁3. 北京故宫平⽴⾯4. 应县⽊塔⽴⾯三. 绘图1. 清式庑殿纵剖⾯2. 嵩岳寺塔平⽴⾯3. 外滩意象(具抽象均可)画图题1. 歇⼭纵剖⾯2．北京故宫太和殿平.⽴⾯3. 北京四合院意象中国史（各10分共40分）1。
建筑图象a.三踩⽃拱（平⾯，正⽴⾯，侧⽴⾯）b.清式七檩歇⼭（纵横剖⾯）2。
建筑意象上海外滩江南古镇三作图（30分）1. 绘出四铺作⽃拱正、侧⾯图，并绘出华拱和令拱断⾯。
2. 绘出清式歇⼭顶纵剖⾯图，并注明主要构件名称。
3. 试以不少于3幅的系列简图概括出江南民居的主要特征。
三绘图1绘出独乐寺观⾳阁平⾯剖⾯图并注明关健构件2绘出两⽊构件相交时的燕尾榫和卯的轴侧3绘出嫩戗发戗⽴⾯图并注明关健构件三.绘图（08年）1.以剖⾯形式绘出唐宋殿堂和清式殿堂的⽐较简图，并以⽂字标明⼆者的关键差异。
2.绘出送带⽃拱⾜材重拱（包括⽠⼦拱和慢拱）的⾥⾯、剖⾯、轴测。
3.绘出所在城市3幅系列景观（简明，特点突出，⽂字说明）东⼤⾦厢⽃底槽侧脚与⽣起（⽴⾯）（2分）⼀颗印（⽴⾯）（2分）⼲阑式——西双版纳的傣族村寨为了避免贴地潮湿，使露⾯通风，防避⾍兽侵害，防洪哑巴院（平⾯）（2分）明清帝陵宝城和⽅城之间有⼀⼩院称⽉⽛城，俗称“哑巴院”。
中国仅存唯⼀⽊塔的结构特点（平⾯）（2分）中国现存最早的建筑平⾯图（3分）中国现存最早的建筑平⾯图——战国时代中⼭王墓的兆域图。
横向排列，有昭穆关系。
社稷坛的⾊彩布局（平⾯）（2分）10、叉柱造（剖⾯）（3分）南京梁萧景墓墓表（⽴⾯）（3分）中国仅存唯⼀⽊塔——⼭西应县佛宫寺释迦塔。
重庆大学201803考试批次2建筑制图与识图D卷参考答案
201803考试批次2建筑制图与识图D卷建筑制图与识图一、单项选择题(共10 题、18 / 20 分)1、垂直于W面的直线叫做（）。
A、正垂线B、侧垂线C、铅垂线参考答案：B2、图纸的装订边位置一般不会出现在（）。
A、右边B、上边C、左边参考答案：A3、平面图形（）于投影面，其投影反映实形。
A、平行B、垂直C、倾斜参考答案：A4、图纸的大小规格称为（）。
A、图框B、图标C、图幅参考答案：C5、判别两铅垂面是否平行，只需检查它们的（）是否相互平行。
A、H投影B、V投影C、W投影参考答案：B6、单点长划线的首末两端应该是（）。
A、点B、空格C、线段参考答案：C7、下列何者不是投影形成的必须要素？（）A、投影中心B、投影线C、投影面参考答案：B8、判断二直线相互平行需要观察（）个面的投影平行情况。
A、1B、3C、2参考答案：B9、图纸的（）称为图幅。
A、大小规格B、长宽比例C、高度硬度参考答案：A10、已知直线的某面投影与一平面的同面迹线重合，则该直线（）属于该平面。
A、不一定B、必定C、一定不参考答案：A二、判断题(共10 题、20 / 20 分)1、相互平行的图线间距不宜小于其中的粗线宽度。
( )正确错误参考答案：A2、直线的平行投影长度有可能大于直线的实际长度。
正确错误参考答案：A3、相互平行的二直线任意同面投影的距离即为其空间真实距离。
正确错误参考答案：B4、若直线的H面投影垂直于平面的水平积聚投影，则直线与该铅垂面垂直。
( ) 正确错误参考答案：B5、所有规格的图纸幅面都可以根据需要加长图纸的长边。
正确错误参考答案：B6、判别同一投影面垂直面是否相互平行，只需检查其积聚投影是否相互平行。
正确错误参考答案：A7、曲面立体均可由基本几何元素旋转获得。
正确错误参考答案：B8、直线的V面投影垂直于属于平面的水平线的V面投影，则直线与平面垂直。
( )正确错误参考答案：A9、点属于平面，则点的投影必然属于平面的同面投影。
建筑识图考试题及答案
建筑识图考试题及答案一、单项选择题（每题2分，共20分）1. 建筑平面图中，表示墙体的材料用下列哪个符号？A. 粗线B. 细线C. 点线D. 虚线答案：A2. 建筑立面图中，表示屋顶的线型是？A. 实线B. 虚线C. 点划线D. 双点划线答案：B3. 建筑剖面图中，表示楼板的线型是？A. 实线B. 虚线C. 点划线D. 双点划线答案：C4. 在建筑施工图中，表示门窗洞口的线型是？A. 实线B. 虚线C. 点划线D. 双点划线5. 建筑详图中，表示钢筋的符号是？A. 粗线B. 细线C. 点线D. 虚线答案：C6. 建筑平面图中，表示室内地面高度的线是？A. 粗线B. 细线C. 点线D. 虚线答案：D7. 建筑立面图中，表示室外地面高度的线是？A. 粗线B. 细线C. 点线D. 虚线答案：A8. 建筑剖面图中，表示梁的线型是？A. 实线B. 虚线C. 点划线D. 双点划线答案：A9. 在建筑施工图中，表示柱子的线型是？B. 虚线C. 点划线D. 双点划线答案：A10. 建筑详图中，表示预埋件的符号是？A. 粗线B. 细线C. 点线D. 虚线答案：B二、多项选择题（每题3分，共15分）1. 建筑平面图中，以下哪些符号表示墙体？A. 粗线B. 细线C. 点线D. 虚线答案：A2. 建筑立面图中，以下哪些线型表示屋顶？A. 实线B. 虚线C. 点划线D. 双点划线答案：B3. 建筑剖面图中，以下哪些线型表示楼板？A. 实线B. 虚线D. 双点划线答案：C4. 在建筑施工图中，以下哪些线型表示门窗洞口？A. 实线B. 虚线C. 点划线D. 双点划线答案：B5. 建筑详图中，以下哪些符号表示钢筋？A. 粗线B. 细线C. 点线D. 虚线答案：C三、判断题（每题1分，共10分）1. 建筑平面图中，墙体通常用粗线表示。
（正确）2. 建筑立面图中，屋顶通常用虚线表示。
（正确）3. 建筑剖面图中，楼板通常用点划线表示。
建筑制图与识图试题
建筑制图与识图试题一、单选题（每小题2分，共40分）1、在制图中，下列各组字母中都不得用作轴线编号的一组是-------A、I O K B 、I O Z C、I Z U D、A O C2、在建筑中，断开界线常用___________表示。
A、实线B、虚线C、点划线D、波浪线3、中心投影法用于绘制______图A、透视图B、轴测图C、三面投影图D、剖面图4、下列线段相交正确的是______-。
5、轴测投影属于______投影。
A、中心投影B、斜投影C、正投影D、镜像投影6、建筑剖面图中的剖切符号可以从______中找到。
A、底层平面图B、标准层平面图C、总平面图7、正等轴测图的轴向变形系数正确的是______。
8、在施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是_____。
、9、檐口线相交的相邻两个坡面相交，其交线为______。
A、屋脊线B、檐口线C、斜脊线10、基础平面图中，纵横向定位轴线及编号，必须与_____-一致。
A 、建筑剖面图B、建筑平面图C、建筑立面图11、建筑施工图中，底层室内地坪标高标注为±0.000，是因为_________A、其绝对标高为零B、选定它作为相对标高的基准面C、它是建筑物中最低的水平面12、表示_______。
A、A号轴线后附加的第三根轴线。
B、3号轴线后附加的第A号轴线C、A号轴线前附加的第三根轴线13、根据图的复杂程度与比例大小，应从下列线宽系列中选取________。
——————2.0mm14、如图，根据平面的投影，可以判断平面是_______。
A、平行面B、垂直面C、一般面15、在图纸中，标注数量的数字正确的是_________。
A、三百二十吨B、4分之3C、3/4D、百分之316、图例表示______。
A、孔洞B、检查孔C、烟道D、通风道17、点在某一投影轴上，它到三投影面的距离必有______-为零。
A、一个 B 、二个C、三个18、民用建筑是_______和________的总称。

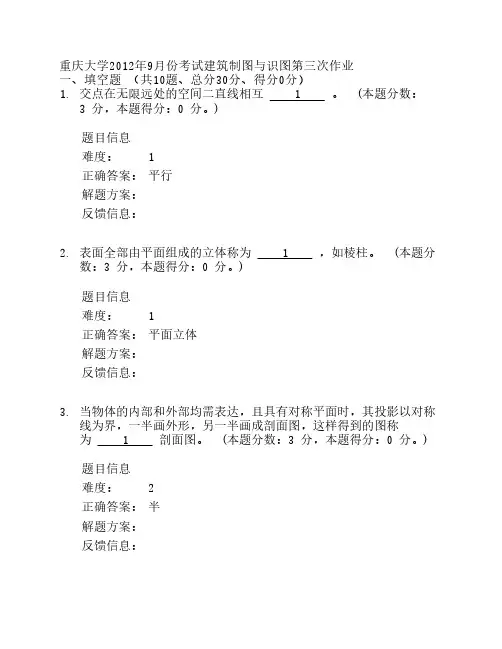

重庆大学2012年9月份考试建筑制图与识图第三次作业
题目信息 难度： 4
正确答 案：
解题方 案： 反馈信 息： 8. 求点 C 到已知直线 AB 的距离。
(本题分数：5 分，本题得分：0 分。) 题目信息 难度： 4
正确答 案：
解题方 案： 反馈信 息：
题目信息 难度： 2
正确答 案：
解题方 案： 反馈信 息： 2. 已知直线 EF 与直线 AB 、 CD 都相交，求 c’f'' 及 cd 。
(本题分数：5 分，本题得分：0 分。) 题目信息
难2 度：
正确 答 案：
解题 方 案： 反馈 信 息：
3. 已知六棱柱的 H 、 V 投影，补其 W 投影，并作出 A 、 B 、 C 三点所缺投影。
(本题分数：5 分，本题得分：0 分。) 题目信息 难度： 4
正确答案：
解题方案： 反馈信息： 6. 过 K 点作 KL// △ ABC ，且与 EF 相交。
(本题分数：5 分，本题得分：0 分。) 题目信息 难度： 4
正确答案：
解题方案： 反馈信息： 7. 放大一倍画出钢筋混凝土楼梯平台梁的 1-1 、 1-2 断面图。
题目信息 难度： 4
模数是选定的尺寸单位，作为 正确答案： 建筑物的设计、施工、建材生
产等尺度协调的增值单位。 解题方案： 反馈信息：
9. 轴向伸缩系数 (本题分数：3 分，本题得分：0 分。)
题目信息
难度： 4
正确答案：
形体在坐标轴上的定长的投影 长度与实长之比。
解题方案： 反馈信息： 10.直角投影定理 (本题分数：3 分，本题得分：0 分。) 题目信息 难度： 4
解题方案：
反馈信息：
重庆大学中建史题库
《中国建筑史》试题库一、填空题1、半坡村是新石器时期的建筑遗址。
2、我国迄今发现的最早的四合院遗址是西周时代的陕西岐山凤雏村早周遗址。
3、我国已知最早采用榫卯技术构筑木结构房屋的实例是浙江余姚河姆渡村。
4、我国考古发现最早的廊院式建筑是河南偃师二里头西亳宫殿遗址5、我国建筑屋面上使用的瓦始于西周，琉璃使用于屋面始于南北朝。
6、长城始建于战国时期。
7、鲁班是我国春秋时代有名的建筑师，被后代奉为建筑工匠的祖师。
8、中国塔的主要类型有密檐式、楼阁式、金刚宝座塔、单层塔、喇嘛塔等五种。
9、我国现存最早的佛塔是北魏的河南登封县嵩岳寺塔，塔的平面为十二边形，是我国塔中的孤例。
10、我国现存最早的木塔是辽代的山西应县佛宫寺释迦塔，平面八边形；我国现存最高的砖塔是宋代的河北定县开元寺料敌塔，现存最高的石塔是宋代福建泉州开元寺双石塔。
11、最早见于史籍的佛教建筑，是东汉明帝时的洛阳白马寺。
12、中国古代建筑屋顶基本形式有庑殿、歇山、攒尖、硬山、悬山等五种。
13、在木结构建筑的设计和施工中，我国很早就实行了类似于近代建筑的模数制，宋代用“材”，清代用“斗口”作标准。
14、河北赵县安济桥建造于隋代，是世界上最早的敞肩拱桥，其设计者为李春。
15、石窟寺有塔院式、佛殿式、僧院式三种基本类型。
16、北京妙应寺白塔是元代尼泊尔工匠阿尼哥设计的。
17、中国现存最古的木构建筑是唐代山西五台县南禅寺大殿山门。
18、唐代佛光寺大殿平面形式采用金厢斗底槽，晋祠圣母殿平面采用副阶周匝，河北蓟县独乐寺山门平面采用分心槽。
19、《考工记》是我国战国时期的专著，《园冶》是关于造园的明代著作，作者计成，《营造法式》是我国宋代建筑方面的重要术书，作者李诫。
20、隋代大兴城是由文宇恺设计建造的；元大都的规划者为刘秉忠和阿拉伯人也黑迭尔，大都水系由杰出的科学家郭守敬规划。
21、我国历代都城规模由大到小为隋大兴城、北魏洛阳城、明清北京城、元大都、隋唐洛阳、明南京城、汉长安城。
《中国建筑史》考试试卷及参考答案
《中国建筑史》考试试卷及参考答案（样本）（总分100分）一.名词解释（每小题2分，合计20分）①祈年殿答：祈年殿是天坛建筑群中的重要建筑，是明清时期皇帝祈祷五谷丰登的场所。
它是一座三重檐的圆形攒尖顶建筑，高38米，直径32.72米，蓝色琉璃瓦顶，全砖木结构。
大殿中央4根柱代表一年四季，内檐柱12根象征12个月，外檐柱12根象征12个时辰，内外檐柱24根代表24个节气。
②方上答：汉代帝王陵墓形式。
具体方法是挖坑筑石为墓，用黄土层层夯筑呈覆斗形而为坟，这与秦汉时以方形为贵有关。
认为帝王是大地的主宰，按天圆地方之说，所以取方形。
陕西临潼的秦始皇陵和西安西郊的西汉陵都属于“方上”，③歇山答：我国古建筑屋顶形式之一，歇山顶的等级仅次于庑殿顶。
由一条正脊、四条垂脊、四条戗脊组成，故称为九脊殿。
它也有单檐、重檐的形式。
在宫殿中的次要建筑和住宅园林中，又有无正脊的卷棚歇山顶。
④抬梁式答：抬梁式结构是中国古代木结构的一种主要形式，大多应用于官式建筑与北方民间建筑中。
其基本结构特征是在屋基上立柱，柱上支梁，梁上放短柱，其上在置梁．梁的两端并承檩；如是层叠而上，在最上的梁中央放脊瓜柱的承脊檩．这种结构在我国应用很广，多用于官式和北方民间建筑，特别北方更是如此．优点是室内少柱或无柱，可获得较大的空间；缺点是柱梁等用材较大，消耗木材较多．重要建筑则用斗拱承载出挑．主要构件，梁，柱，檩，枋。
⑤坐斗答：位于一组斗拱最下的构件称为坐斗（大斗，宋为栌斗）有时也可以单独使用。
（学生可示意简图）⑥雀替答：雀替是中国古建筑中安置于梁或阑额与柱交接处承托梁枋的木构件，具有稳定和装饰的功能。
可以缩短梁枋的净跨距离；也用在柱间的落挂下，但是为纯装饰性构件。
能增加梁头抗剪能力或减少梁枋间的跨距。
雀替从力学上的构件，逐渐发展成美学的构件。
⑦《园冶》答：《园冶》是中国古代造园专著，也是中国第一本园林艺术理论的专著。
由明末造园家计成著，全书共3卷，主要内容为园说和兴造论两部分。
中国建筑史试题库之识图题
三、识图题（绘图题）写出下图所示对象的名称、朝代、地点临潼姜寨原始社会氏族村落遗址平面陕西长安县客省庄原始社会半地穴住宅遗址平面偃师二里头商代宫殿遗址平面岐山凤雏西周建筑遗址平面隋唐洛阳总平面唐长安总平面唐大明宫总平面唐大明宫麟德殿平面明清北京城总平面四川雅安高颐墓阙，汉陕西西安慈恩寺大雁塔石刻所示唐代佛殿山西五台县南禅寺平面，唐山西五台县南禅寺剖面，唐山西五台县南禅寺立面，唐山西五台县佛光寺大殿立面，唐山西五台县佛光寺大殿平面，唐山西五台县佛光寺大殿剖面，唐山西太原晋祠圣母殿立面，宋山西太原晋祠圣母殿平面，宋山西太原晋祠圣母殿剖面，宋山西太原晋祠飞梁，宋河北正定隆兴寺摩尼殿，宋河北蓟县独乐寺观音阁，辽河北蓟县独乐寺观音阁剖面，辽山西永乐宫三清殿，元山西永乐宫三清殿立面，元河南登封净藏禅师墓塔，唐陕西西安荐福寺小雁塔，唐陕西西安慈恩寺大雁塔，唐山东济南神通寺四门塔，隋北京妙应寺白塔，元江苏南京栖霞寺舍利塔立面，五代山西应县佛宫寺释迦塔，辽山西应县佛宫寺释迦塔平面，辽山西应县佛宫寺释迦塔剖面，辽苏州虎丘云岩寺塔，五代苏州虎丘云岩寺塔平面，五代苏州虎丘云岩寺塔剖面，五代云南大理崇圣寺三塔外观，唐/宋福建泉州开元寺塔，宋北京正觉寺金刚宝座塔，明河南洛阳龙门石窟奉先寺，唐河北赵县赵州桥(安济桥)，隋河南登封嵩岳寺塔，北魏陕西乾县唐乾陵总平面北京昌平明十三陵总平面明清北京故宫鸟瞰明清北京故宫午门明清北京故宫中和殿明清北京故宫太和殿立面明清北京故宫太和殿平面明清北京故宫太和殿剖面北京天坛总平面，明清北京天坛祈年殿立面，清北京天坛祈年殿藻井，清北京天坛皇穹宇，清北京天坛皇穹宇平面，清北京天坛圜丘，清西藏拉萨布达拉宫，清写出下图所示的建筑类型名称、主要分布区域北京四合院黄土高原窑洞吊脚楼（四川、贵州）云南傣族民居藏族民居云南“一颗印”写出下图所示园林的名称、地点北京颐和园北京颐和园北京北海苏州拙政园苏州网师园承德避暑山庄给下图填空第一排：重檐庑殿、庑殿、歇山第二排：卷棚、悬山、圆攒尖、四角攒尖第三排：硬山从中轴线往右：明间、次间、梢间、尽间写出下图所示的结构形式叠梁式井干式穿斗式写出下图所示构件的名称答案：脊桩脊桁扶脊木脑椽脊垫板脊枋脊瓜柱角背三架梁上金桁261。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州虎丘云岩寺塔，五代
苏州虎丘云岩寺塔平面，五代
苏州虎丘云岩寺塔剖面，五代
云南大理崇圣寺三塔外观，唐/宋
福建泉州开元寺塔，宋
北京正觉寺金刚宝座塔，明
河南洛阳龙门石窟奉先寺，唐
河北赵县赵州桥(安济桥)，隋
河南登封嵩岳寺塔，北魏
陕西乾县唐乾陵总平面
北京昌平明十三陵总平面
明清北题（绘图题）
写出下图所示对象的名称、朝代、地点
临潼姜寨原始社会氏族村落遗址 平面
陕西长安县客省庄原始社会半地 穴住宅遗址平面
偃师二里头商代宫殿遗址平面
岐山凤雏西周建筑遗址平面
隋唐洛阳总平面
唐长安总平面
唐大明宫总平面
唐大明宫麟德殿平面
明清北京城总平面
四川雅安高颐墓阙，汉
陕西西安慈恩寺大雁塔石刻所示 唐代佛殿
山西五台县南禅寺平面，唐
山西五台县南禅寺剖面，唐
山西五台县南禅寺立面，唐
山西五台县佛光寺大殿立面，唐 山西五台县佛光寺大殿平面，唐 山西五台县佛光寺大殿剖面，唐
山西太原晋祠圣母殿立面，宋
山西太原晋祠圣母殿平面，宋 山西太原晋祠圣母殿剖面，宋
山西太原晋祠飞梁，宋
河北正定隆兴寺摩尼殿，宋
河北蓟县独乐寺观音阁，辽
明清北京故宫中和殿
明清北京故宫太和殿立面
明清北京故宫太和殿平面
明清北京故宫太和殿剖面
北京天坛总平面，明清
北京天坛祈年殿立面，清
北京天坛祈年殿藻井，清
北京天坛皇穹宇，清
北京天坛皇穹宇平面，清
北京天坛圜丘，清
西藏拉萨布达拉宫，清 写出下图所示的建筑类型名称、主要分布区域
北京四合院
黄土高原窑洞
吊脚楼（四川、贵州）
井干式
穿斗式
答案：
脊桩 扶脊木 脑椽
脊垫板 脊瓜柱 三架梁 上金桁
2
脊桁
脊枋 角背
61
河北蓟县独乐寺观音阁剖面，辽
山西永乐宫三清殿，元
山西永乐宫三清殿立面，元
河南登封净藏禅师墓塔，唐
陕西西安荐福寺小雁塔，唐
陕西西安慈恩寺大雁塔，唐
山东济南神通寺四门塔，隋
北京妙应寺白塔，元
江苏南京栖霞寺舍利塔立面，五 代
山西应县佛宫寺释迦塔，辽
山西应县佛宫寺释迦塔平面，辽 山西应县佛宫寺释迦塔剖面，辽
云南傣族民居
藏族民居
写出下图所示园林的名称、地点
云南“一颗印”
北京颐和园
北京颐和园
北京北海
苏州拙政园 给下图填空
苏州网师园
承德避暑山庄
第一排：重檐庑殿、庑殿、歇山 第二排：卷棚、悬山、圆攒尖、四角 攒尖 第三排：硬山
从中轴线往右：明间、次间、梢间、 尽间
写出下图所示的结构形式
叠梁式 写出下图所示构件的名称
