九年级物理全册19.1家庭电路练习题新版新人教版
第1节 家庭电路
一、选择题
1.某家庭电路的部分情况如图所示，下列说法正确的是（ ）
A ．进户线分为火线和地线
B ．电能表的标定电流为20A
C ．空气开关有保险丝的功能
D ．电能表与空气开关是并联
2.下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A ．空气开关
B ．双孔插座
C ．带开关的灯泡
D ．三孔插座 3.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（ ）
A ．三孔插座
B ．两孔插座
C ．开关
D ．电灯
4.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是（ ）
火线零线
A ．插线板插孔L 与N 之间的电压是220V
B ．插线板插孔E 与零线连接
C ．可以用湿手拔插用电器的插头
D ．插线板指示灯不亮时不能提供电压 二、填空题
5.安全用电是公民日常生活中必备的安全意识。
我国家庭电路的电压是 V ；在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失火时，必须先 电源，然后再救火。
6.如图甲所示的两种使用测电笔的方法，正确的是______．如图乙所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是_______．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
三、作图题
7.如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求．
8.请将图中的电灯和控制电灯的开关正确接入家庭电路中．
C
D
A
B
甲
乙
丙
火线 零线
开关
N E
指示灯
L
9.请用笔画线代替导线，将图中的电灯、开关和两孔插座接入家庭电路中。
10.请同学们将图连成符合安全用电原则的照明电路。
11.如图甲是某宾馆床头上的开关示意图，如图乙是其控制的电路，其中S 1为旋钮开关，单独控制台灯的通断亮度；S 2为单独控制电视插座的开关，请在如图乙中将电路图连接完整，要求符合安全用电原则。
12.请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中。
火线 零线 拉线开关
地线
三孔插座
保险盒
甲
台灯 电视
乙
S 火线
台 灯
四、简答题
13.洗衣机，电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措．
14.阅读下列材料，回答问题：
小明的探究
一天晚上，小明在房间里看书，突然，悬挂在天花板上的电灯熄灭了，电灯为什么会熄灭呢？
根据自己已有的一些知识和经验，小明提出了许多引起电灯熄灭的原因：可能是整个小区停电了；可能是自己家的保险丝烧断了；可能是灯丝断了……究竟是那一种原因引起电灯熄灭的呢？需要寻找有关的证据，小明首先打开自己的窗户观察外面的情况，发现邻居家里的仍然亮着，路灯也亮着，于是他判断小区没有停电，问题出在自己家里.
他走到另一个房间，打开开关，电灯亮了，于是断定家里的保险丝没有熔断，问题可能就出在灯泡上. 他拿了一只手电筒，爬上椅子取下灯泡，发现灯丝已经断了，原因终于找到了.他给电灯换了一只新的灯泡，再打开开关时，电灯亮了.事后，小明还在思考，这个灯头原来好好的，也没有人动过它，为什么灯丝会断呢？
问题：
（1）刚开始小明提出了什么问题？
（2）小明提出了哪几种假设？
（3）小明收集了哪些检验假设的证据？
（4）小明最后作出了怎样的解释？
（5）小明后来又提出了什么新问题？
火线
零线
第1节 家庭电路精品练习题参考答案 一、选择题
1.答案：C
2.答案：C
3.答案：A
4.答案：A 二、填空题
5.答案：220；火；断开。
6.答案：A C 短路 三、作图题
7.答案：如图所示。
8.答案：如图所示。
9.答案：如图所示。
10.答案：如图所示。
11.答案：如图所示。
火线
零线
地线三孔插座
12.答案：如图所示。
四、简答题
13.答案：第三条线标有“E ”的导线与用电器的金属外壳相连．地线的作用是一旦用电器漏电使金属外壳带电，能及时把外壳所带的电导入大地，防止发生触电事故．
生活中节约用电的举措有：养成人走灯灭的好习惯、使用节能灯具、不要让电视机等家用电器长时间处于待机状态等．
14.答案：（1）可能是整个小区停电了。
（2）可能是自己家的保险丝烧断了，可能是灯丝断了。
（3）发现邻居家里的灯仍然亮着，路灯也亮着，另一个房间的灯亮了。
（4）小区没有停电，保险丝没有熔断（5）这个灯头原来是好好的，也没有人动过它，为什么灯丝会断呢？
火线。
2020-2021学年人教版物理九年级全一册第十九章生活用电第1节 家庭电路
第1节 家庭电路
1．家庭电路的组成：家庭电路是最常见、最基本的实用电路，它由两 根__进户线__、__电能表__、__总开关__、__保险装置__、用电器和 导线等组成。家庭电路中的各用电器之间是__并__联的；控制用电器 的__开关__与用电器__串__联，并接在__火__线和用电器之间。 2．通常用__试电笔__来辨别火线和零线。在使用时，用手接触笔尾金 属体，笔尖接触电线，如果氖管__发光__，表示接触的是火线。 3 ． 三 孔 插 座 的 接 法 ： 左 _零_ _ _ _ _ _ _ 右火_ _ _ _ _ _ _ _接上地_ _ _ _ _ _ _ _ 。 4．三线插头的接法：一条接__火线__(通常标有字母“L”)，一条接 __零线__(通常标有字母“N”)，一条接__地线__(通常标有字母 “E”)。
5 ． ( 1 2 分 ) 如 图 ， 三 孔 插 座 比 两 孔 插 座 多 的 那 个 孔 是 大跟地_ _ _ _ _ _ _ _ 连 接 的 ， 当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路中， 还把用电器的__金属外壳__与__大地__连接起来。
开关和螺口灯泡接入电路方式错误 6．(5分)(2019•郴州)请用笔画线表示导线，将图中的电灯和开关正确 接入家庭电路。
9．(2019•广东)如图为家庭部分电路示意图，正常发光的电灯突然熄 灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均 发光。由此判断电路故障的原因可能是( C ) A．插座短路 B．进户的火线断路 C．进户的零线断路 D．电灯的灯丝断路 10．(多选)下列关于家庭电路的说法，不正确的是( D ) A．洗衣机使用三孔插座能防止人触电 B．电灯的开关装在火线或零线上均可 C．试电笔可以辨别家庭电路中的火线和零线 D．发生漏电或触电时，漏电保护器会自动断开电源进行保护
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。
19.1+++家庭电路+课件+2024-2025学年人教版九年级全一册物理
图放大 返回目录
第6题
图还原 返回目录
第7题
7．下列关于家用插座(如图)的说法中，正确的是( A )
A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
泡和“220 V 5 W”的 LED 灯都能正常发光，插座不受开关控制， 请将电路连接完整．
返回目录
第1
第10题 （2）小明说：“我发现 5 W 的 LED 灯和 40 W 灯泡正常工作时的亮度
相当，所以 5 W 的 LED 灯比 40 W 灯泡更省电．”小明说的“省 电”，完整的意思是： 由 W＝Pt 可知，在相同时间内 LED 灯消耗的电能小于 40 W 灯泡 消耗电能，所以 5 W 的 LED 灯比 40 W 灯泡更省电
下列分析正确的是( D )
A．空气开关①跳闸时，电路一定发生了断路 B．空调电流过大时，漏电保护器会迅速切断电流 C．漏电保护器切断电流时，空调和电灯不能工作 D．更换电灯的灯泡时，只需断开空气开关③即可
图放大 返回目录
第9题
图还原 返回目录
第10题 10．（1）如图所示，当开关闭合后，铭牌标识为“220 V 40 W”的灯
中．
乙 返回目录
第5题 （2）如答图所示
第 5 题答图
返回目录
第5题 （3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联．为确
保人体在任何环境中都安全，试电笔内部电阻设计至少为 21400 Ω，则允
19.1家庭电路___新人教版
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
Hale Waihona Puke 空气开关二、火线和零线火线
220 V 220 V 0V 大地 如何辨别火线和零线？ 用试电笔！
试电笔
零线
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器 之间。
第十九章 第１节
家庭电路
学习目标
1、能说出家庭电路的组成及各 部分电路元件的作用。 2、能说出试电笔的使用方法和 原理。
阅读课本完成下列问题
1、家庭电路主要由哪几部分组成？各部分的 作用是什么？他们的先后次序可以调换吗 ？ 2、家庭电路中个用电器是串联还是并联的？ 插座与用电器之间呢？保险装置与用电器 之间呢？ 3、家庭电路中有两条线，分别叫什么？哪一 根在户外与大地相连？ 4、试电笔的作用是什么？常用的试电笔有哪 两种？ 5、三线插头的三条线分别接到什么地方？家 用电器的金属外壳为什么必须接地？
接线方式
火线 零线
接地
两孔插座
三孔插座
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
保险装置 ① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。 ② 材料： 由电阻率较大、熔点较低的铅锑合金 制成。 ③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
插入式保险盒
保险丝
3．保险装置

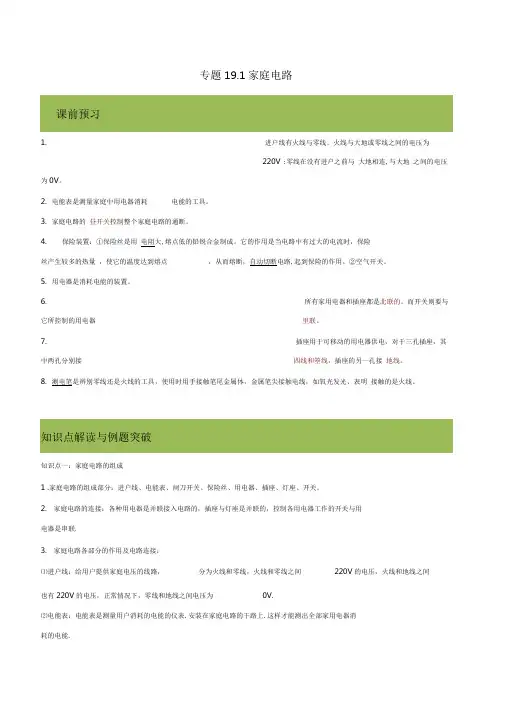

2019-2020学年人教版九年级全一册物理精讲精练19-1家庭电路(含答案解析)
因应
2
1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防
止了外壳带电引起的触电事故.
⑹用电器(电灯)、开关
a.白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空.大功率的灯泡灯丝
（2）灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小。
A.电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错
误；
B.断开开关S时，A点在火线上，所以接触B点时氧管会发光，故B正确；
C.当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C
C.使用或购买插线板时要关注其相关技术参数
D.用电器的插脚无需与插孔中的金属片完全接触
【答案】C
【解析】A.插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产
生较多的热量，可能烧坏插线板，甚至造成短路发生火灾。故A错误；
B.插线板不能随便乱放，要放在小孩摸不着并且干燥，不会溅到水的地方。故B错误；
A ,不亮的那一盏灯 （选填：断路、被短接）了。
【答案】1;断路。
【解析】根据并联电路用电器工作时互不影响的特点即可判断灯泡的连接分式；干路电流根据欧姆定律和
并联电路的电流特点即可求出。
家庭电路中，由于另五盏正常发光，说明六盏白炽灯工作时互不影响，故六盏白炽灯并联连接；
由一ห้องสมุดไป่ตู้开关控制，则开关串联在干路上，由于六盏白炽灯相同，且五盏正常发光，贝U：
人教九年级物理下册练习：19.1家庭电路
第十九章生活用电第1节家庭电路01知识管理)1．家庭电路组成：输电线、__电能表__、__总开关__、__保险装置__、用电器、插座、开关、导线等．总开关：家庭电路需要修理时，断开总开关，可以保证施工人员的安全．保险装置：电流过大时，熔丝会熔化，从而切断电路，对电路起到保护作用．2．试电笔作用：辨别__火线和零线__．构造：金属笔卡、氖管、电阻、金属笔尖．使用方法：手指按住__笔卡__，用笔尖接触被测导线．辨别：如果笔尖接触的导线是__火线__，氖管就会发光；如果接触的是__零线__，氖管不发光．3．三线插头和三孔插座三线插头：除了连接火线和零线，插头上标着E的导线与用电器的__金属外壳__相连．三孔插座：左插孔接__零线__，右插孔接__火线__，与插头上相应的上插孔与室外的__大地__相连．好处：万一用电器的外壳和电源火线之间的绝缘层损坏，使外壳带了电，电流就会流入大地，不致对人造成伤害．4．漏电保护器作用：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人体起到保护作用．02基础题)知识点1家庭电路的组成1．(·天津)在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是(B)A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置2．如图所示的家庭电路，有两个元器件连接错误，它们是(C)A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．家庭电路中，空气开关的主要作用是(D)A．可以节约电能B．防止人体触电C．防止电路中出现断路D．当电路中的电流过大时自动切断电路知识点2火线和零线4．(·东营)通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该__并联__(填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在__火线__(填“火线”或“零线”)和用电器之间．5．如图所示，正确使用试电笔的方法是图__甲__，若笔尖接触被测导线时氖管发光，则被测导线是__火__线.甲乙知识点3三线插头和漏电保护器6．(·贵港)如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是(D)A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，用电器外壳先接地易错点不会分析家庭电路的故障7．(·福建)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点(如图)，只有测a点时氖管发光．若电路中只有一处故障，则故障可能是(C) A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路03中档题)8．对家庭电路的安装过程，下列要求正确的是(A)A．输电线进户后应先接电能表B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地9．(·武汉)一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是(B)A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电10．如图是家庭电路示意图．下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但存在安全隐患11．(·襄阳)家庭电路中电灯、电视、电风扇的连接方式是__并联__(填“串联”或“并联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与__大地相连__．12．(·绥化)如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是__串联__(填“串联”或“并联”)的．使用三角插头和三角插座，目的是将用电器的金属外壳与__大地__相连，防止触电.13．如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿试电笔测试B点，试电笔使用方法正确，该人体电阻约为3 600欧，试电笔的氖管__不会__(填“会”或“不会”)发光，此时通过人体的电流是__0__安．14．(·连云港)在家庭电路中火线与零线之间的电压为__220__V，生活中可以用__试电笔__判断火线与零线．当家庭电路中电流超过一定限度时，__熔丝__会自动熔断，保护电路．15．(·广东)如图所示，①请将图中的“光控开关”“声控开关”和灯泡正确连入电路完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．解：04拓展题)16．(·自贡)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路__断路__．(2)L0正常发光，说明该支路__短路__．(3)L0发光呈暗红色，说明该支路__正常__．。
人教版九年级物理下册19.1家庭电路+习题
家庭电路习题
1．家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用。
2．家庭电路的触电事故主要有两种类型：一种情况是人的身体同时接触了________和_______；另外一种情况是人站在地面上，身体接触了火线。
3．当有人触电时，下列救护方法中哪一种是错误的？（）
A．尽快拉开闸刀开关 B．用干木棍将电线从人身上挑开
C．立即用手去拉触电者 D．用把上有绝缘橡胶的钢丝钳剪断火线
4．在图5－5－1所示照明电路中，器件连接错误的是（）
A．闸刀开关 B．带拉线开关的灯泡
C．带保险盒的插座 D．三孔插座。
5．李明家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没断，发生此现象的原因不可能的是（）
A．停电了 B．进户线火线断了
C．保险丝接线处接触不良 D．火线与零线相碰了
参考答案
1．电能表；所用的电能；保险丝；电流过大
2．火线；零线
3．C 4．D 5．D。
九年级物理全册19.1家庭电路习题1新版新人教版
19.1家庭电路一．选择题1．照明电路中某灯不亮了,用测电笔分别去接触灯的两个接线柱,氖管都发光,此灯不亮的原因是（）A．零线断了B．火线断了C．灯丝断了D．短路2．如图所示的家庭电路中,闭合开关后灯泡不亮,但保险丝完好,用试电笔检测①②③④四点,发现氖管均发光。
发生这一现象的原因可能是（）A．火线断了B．灯泡短路C．灯丝烧断了D．零线断了3．一种试电笔的构造如图所示,下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体4．如图所示是某家庭电路,闭合开关S1、S2,L1灯发光,L2灯不发光。
用试电笔分别接触c、d 两点,氖管都发光。
若电路中只有一处故障,则（）A．L2短路B．bc 间断路C．L2断路D．ad 间断路5．小明家火线上的熔丝熔断。
小明检查时,断开所有的开关,将一只完好的白炽灯L接到图示位置。
下列说法正确的是（）A．只闭合S、S1,若灯L正常发光,说明L1支路无故障B．只闭合S、S2,若灯L正常发光,说明L2支路短路C．只闭合S、S1,若灯L发光较暗,说明L1支路断路D．只闭合S、S2,若灯L不发光,说明L2支路短路6．如图所示的家庭电路,插座不能正常工作,经检测发现b、d间断路,闭合开关S,下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点,试电笔会发光C．若此时站在地上的人接触c点,漏电保护器会切断电路D．若将开关和灯互换位置,仍然符合安全用电原则7．如图所示家庭电路中的某一部分,电工师傅按下面的顺序进行检测：①闭合S1,灯L1亮；②断开S1,闭合S2,灯L2不亮；③再用测电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光。
若电路中只有一处故障,则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路8．电工师傅常用额定电压为220V的灯泡L o（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
2024-2025学年九年级全一册(人教版)19.1家庭电路(专题训练)【五大题型】(原卷版)
19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。
6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。
最新人教版初中物理九年级全册第十九章《生活用电》测试题(有答案解析)(1)
一、选择题1．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光2．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路3．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的4．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路5．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．控制电灯的开关要接到零线上C．用潮湿的手拔插用电器的插头D．有人触电要尽快用手把他拉开6．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．用潮湿的手拔插用电器的插头C．控制电灯的开关要接到零线上D．有人触电要尽快用手把他拉开7．关于家庭电路，下列说法正确的是（）A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B．电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C．当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D．家用电器或电线着火时，应立即浇水灭火8．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧9．下列做法中不符合安全用电原则的是（）A．不能用铜丝代替保险丝B．家庭电路中，同时使用的大功率用电器不要过多C．可用湿布擦拭正在工作的电视机D．洗衣机、电冰箱等家用电器的金属外壳要接地10．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则11．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（）A．放风筝时，应远离高压输电线B．发现有人触电时，应立即切断电源C．不能用湿抹布擦拭插座D．使用测电笔时，手不要接触笔尾金属体，以免触电12．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题13．(1)如图1所示，小丽把完好的测电笔插入连接正确的有电的三孔插座中时，测电笔的氖管不发光。
