LED数码管的结构及工作原理
LED数码管的结构及工作原理
LED数码管(LED Segment Displays)是由多个发光二极管圭寸装在一起组成“ 8”字型的器件，弓I线已在内部连接完成，只需引出它们的各个笔划，公共电极。
LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3 位“+1”型。
位数有半位，1, 2, 3，4，5, 6，8，10位等等.…，LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
LED数码管广泛用
于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下面将介绍常用LED数码管内部引脚图。
图1这是一个7段两位带小数点10引脚的LED数码管
图2引脚定义
每一笔划都是对应一个字母表示DP是小数点.
数码管分为共阳极的LED数码管、共阴极的LED数码管两种。
下图例举的是共阳极的LED数码管，共阳就是7段的显示字码共用一个电源的正。
led数码管原理图示意：
-d Yt <= lp 此应1ZD越懸正页圈
图3引脚示意图
从上图可以看出，要是数码管显示数字，有两个条件：1是要在VT端（3/8 脚）加正电源；2、要使（a,b,c,d,e,f,g,dp端接低电平或“0”平。
这样才能显示的。
共阳极LED数码管的内部结构原理图图4：
abcdefgdp
幺达
°VT
图4共阳极LED数码管的内部结构原理图
共阴极LED 数码管的内部结构原理图:
图5共阴极LED 数码管的内部结构原理图
LED 数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而 显示出我们要的数位，因此根据 LED 数码管的驱动方式的不同，可以分为静态 式和动态式两类。
A 、静态显示驱动:
静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单
片
1 1 1 1 1 1 1
表1.1显示数字对应的二进制电平信号
机的I/O 埠进行驱动，或者使用如BCD 码二-十进位*器*进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O 埠多，如驱动 5 个数码管静态显示则需要5X 8 = 40根I/O埠来驱动，要知道一个89S51单片机可用的I/O埠才32 个呢。
故实际应用时必须增加*驱动器进行驱动，增加了硬体电路的复杂性。
B、动态显示驱动：
数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8 个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每
个数码管的公共极COM 增加位元选通控制电路，位元选通由各自独立的I/O 线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM 端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。
数码管的内部结构及工作原理
数码管的内部结构及工作原理数码管是一种常见的电子显示器件，广泛应用于各种数字和字符显示。
其内部结构和工作原理是电子工程领域的重要知识。
下面将依次介绍数码管的内部结构、发光原理、七段显示、公共电极和段电极、亮度控制、动态扫描以及常用故障及检修等方面的内容。
1. 数码管结构数码管主要由显示管、驱动电路和外壳三部分构成。
显示管是数码管的核心部件，它由多个发光二极管（LED）按一定排列顺序组成。
这些LED通常为红色、绿色或蓝色，根据需要可以同时点亮或熄灭。
驱动电路是数码管的控制系统，它主要由集成电路和连接线路组成，用于产生控制信号来驱动显示管的LED。
外壳则是数码管的保护和支撑部分，同时起到防止电磁干扰的作用。
2. 发光原理数码管的发光原理是基于LED的特性。
当加正向电压时，即P-N结加上正向电压时，即P 端接正极，N端接负极，电子扩散有自由电子多数载流子少数载流子注入并越过势垒，两者在N区内由于电子而均衡，使得N区近P区的能隙变窄，电子能增加，当加反向电压时，即P-N结加上反向电压时，即P端接负极，N端接正极，空穴为多数载流子，不能注入到P区参与导电。
使得N区的电子浓度差越大，则电压越高，反向电流越小。
3. 七段显示数码管通常采用七段显示方式来显示数字和字符。
这七个LED段分别表示0、1、2、3、4、5、6、7、8、9等数字以及一些常见字符，如A、B、C、D、E、F、G等。
通过控制每个LED 段的亮灭状态，可以组合出不同的数字和字符。
4. 公共电极和段电极数码管中的每个LED都有一个公共电极和一个段电极。
公共电极是所有LED的共用电极，通常与电源正极相连。
段电极则是每个LED的独立控制电极，通过驱动电路产生的控制信号来控制每个LED的亮灭状态。
5. 亮度控制数码管的亮度可以通过调节电流或电压来实现。
一般来说，电流越大，LED亮度越高；电流越小，LED亮度越低。
另外，可以通过PWM（脉冲宽度调制）方式来调节亮度。

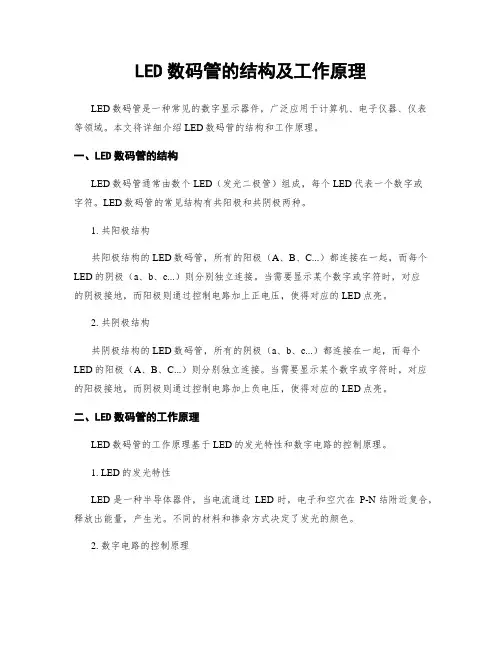

LED数码管的结构及工作原理
LED数码管的结构及工作原理LED数码管是一种常见的数字显示器件，广泛应用于计算机、电子仪器、仪表等领域。
本文将详细介绍LED数码管的结构和工作原理。
一、LED数码管的结构LED数码管通常由数个LED（发光二极管）组成，每个LED代表一个数字或字符。
LED数码管的常见结构有共阳极和共阴极两种。
1. 共阳极结构共阳极结构的LED数码管，所有的阳极（A、B、C...）都连接在一起，而每个LED的阴极（a、b、c...）则分别独立连接。
当需要显示某个数字或字符时，对应的阴极接地，而阳极则通过控制电路加上正电压，使得对应的LED点亮。
2. 共阴极结构共阴极结构的LED数码管，所有的阴极（a、b、c...）都连接在一起，而每个LED的阳极（A、B、C...）则分别独立连接。
当需要显示某个数字或字符时，对应的阳极接地，而阴极则通过控制电路加上负电压，使得对应的LED点亮。
二、LED数码管的工作原理LED数码管的工作原理基于LED的发光特性和数字电路的控制原理。
1. LED的发光特性LED是一种半导体器件，当电流通过LED时，电子和空穴在P-N结附近复合，释放出能量，产生光。
不同的材料和掺杂方式决定了发光的颜色。
2. 数字电路的控制原理LED数码管的亮灭由数字电路控制。
数字电路通常由逻辑门、触发器等组成，可以将输入的电信号转换为特定的输出信号。
通过控制电路的输入信号，可以实现对LED数码管的控制。
LED数码管的显示原理是将数字信号转换为相应的LED点亮组合。
以共阳极结构为例，当需要显示数字"1"时，控制电路会将对应的阴极（b）接地，而将阳极（A、B、C、D、E、F、G）接上正电压，使得LED数码管中的b段点亮，其他段则不亮。
通过依次控制每个阴极和阳极，可以实现显示不同的数字和字符。
三、LED数码管的应用LED数码管广泛应用于各种计数、显示和指示场合。
例如：1. 电子钟：LED数码管可以显示小时、分钟和秒数，实现精确的时间显示。
led数码管工作原理
led数码管工作原理
LED数码管是一种常用的显示器件，它能够将数字或字符以LED灯的形式
显示出来。
其工作原理基于LED的发光特性和数字电路的控制原理。
首先，LED数码管通常由多个LED段组成，如8段或16段等。
这些段可以单独控制，以显示不同的数字或字符。
每个段都连接到一个公共阳极或阴极，通过点亮或熄灭相应的段来显示不同的数字或字符。
其次，LED数码管的控制通常由数字电路完成。
数字电路是一种能够处理二进制数的电路，它可以将输入的数字信号转换为数码管能够识别的信号。
通过控制数码管各段的电平，可以控制各段的点亮和熄灭状态，从而实现数字或字符的显示。
具体来说，当数字信号输入到数码管时，相应的段会被点亮或熄灭，从而显示出相应的数字或字符。
为了实现这一点，需要将LED数码管的阳极或阴
极与对应的控制线连接起来，通过控制线的电平来控制各段的点亮和熄灭状态。
另外，LED数码管还可以通过动态驱动的方式实现多位数码管的显示。
动态驱动是指将所有数码管的同名端连在一起，另外为每个数码管的公共极增加
位选通控制电路。
通过分时轮流控制各个LED数码管的公共极，就可以使
各个数码管轮流受控显示，从而实现多位数码管的显示。
综上所述，LED数码管的工作原理基于LED的发光特性和数字电路的控制
原理。
通过控制各段的点亮和熄灭状态，可以实现数字或字符的显示。
同时，通过动态驱动的方式，可以实现多位数码管的显示。
LED数码管具有功耗低、亮度高、寿命长等优点，因此在各种显示应用中得到了广泛的应用。
LED数码管工作原理及控制
LED数码管工作原理及控制LED数码管是一种常见的数字显示设备。
工作原理是通过将几个小型LED（发光二极管）按特定排列方式组合在一起，形成可以显示数字和一些字母的数码管。
LED数码管通常由7个LED和一个小数点LED组成，每个LED被连接到数字的不同段上，包括A、B、C、D、E、F、G段以及小数点（DP）段。
每个LED段都有一个控制开关，当特定开关关闭时，相应的LED段就会点亮。
例如，当A段的开关关闭时，表示数字1；当同时关闭A、B、C、D、E段的开关时，表示数字0。
控制LED数码管的方法有两种：共阳极与共阴极。
在共阳极数码管中，LED数码管的阳极（正端）是连接在一起的，每个段的LED的阴极（负端）通过控制开关连接到电源。
当特定的开关关闭时，相应的段会接通并点亮。
在共阴极数码管中，LED数码管的阴极（负端）是连接在一起的，每个段的LED的阳极（正端）通过控制开关连接到电源。
当特定的开关关闭时，相应的段会接通并点亮。
共阴极数码管与共阳极数码管相反，当段的控制开关关闭时，相对应的段会断开并熄灭。
控制LED数码管的电路通常通过微控制器或者其他数字逻辑电路来实现。
通过控制每个LED段的开关状态，可以显示不同的数字和字母。
可以使用编程语言编写逻辑来通过I/O引脚控制每个段的开关状态，从而实现对LED数码管的控制。
控制LED数码管需要分清楚数码管的排列方式和信号极性，以确保正确地连接和控制。
通常，数据信号通过串行或并行通信协议传输给数码管，通过特定的协议和指令，可以控制数码管的亮度、显示模式等。
总结起来，LED数码管通过控制每个段的开关状态来实现数字和字母的显示。
它可以通过共阴极或共阳极的方式工作，依靠微控制器或数字逻辑电路来控制每个段的开关状态。
通过合理的组织和控制开关状态，LED数码管可以显示各种数字和字母。
LED数码管的结构及工作原理
LED数码管的结构及工作原理引言概述：LED数码管是一种常见的电子显示器件，广泛应用于各种电子设备中。
本文将详细介绍LED数码管的结构及工作原理。
一、结构1.1 发光二极管(LED)发光二极管是LED数码管的核心组成部份，它是一种能够将电能转化为光能的半导体器件。
LED通常由N型和P型半导体材料构成，两种材料之间形成的PN 结使得电流在LED中流动时，能够产生光。
1.2 数码管显示单元数码管显示单元是由多个发光二极管组成的，常见的有7段数码管和8段数码管。
7段数码管由7个发光二极管组成，可以显示数字0-9以及一些字母和符号。
8段数码管则在7段数码管的基础上增加了一个小数点，能够显示更多的信息。
1.3 控制芯片控制芯片是LED数码管的控制中心，它接收来自外部的信号，并根据信号的内容控制数码管的亮灭状态。
控制芯片通常由微控制器或者专用的数码管驱动芯片构成，能够实现对数码管的精确控制。
二、工作原理2.1 电路连接数码管的工作需要外部提供电源和信号。
普通情况下，数码管的阳极（Anode）通过电阻连接到正极，而阴极（Cathode）则通过控制芯片连接到地。
控制芯片通过控制阴极的高低电平来控制数码管的亮灭状态。
2.2 信号解码当控制芯片接收到外部信号时，它会根据信号的内容进行解码。
例如，如果接收到数字1的信号，控制芯片会将对应的数码管发光二极管点亮，其他的发光二极管则熄灭。
2.3 刷新频率为了实现数码管的动态显示，控制芯片需要以较高的频率对数码管进行刷新。
通常，刷新频率在几十赫兹到几千赫兹之间，高刷新频率能够使得人眼感觉到连续的显示效果。
三、应用领域3.1 时钟和计时器由于LED数码管能够直观地显示数字和字母，它广泛应用于时钟和计时器中。
通过控制芯片的精确控制，LED数码管可以实现精确的时间显示和计时功能。
3.2 电子仪器LED数码管还被广泛应用于各种电子仪器中，如电子秤、温度计、电压表等。
通过不同的控制信号，LED数码管能够显示不同的测量结果，提供给用户直观的信息。
LED数码管的结构及工作原理
LED数码管的结构及工作原理引言概述：LED数码管是一种常见的数字显示装置，广泛应用于电子产品中。
本文将详细介绍LED数码管的结构及工作原理。
一、结构1.1 LED数码管的外观- LED数码管通常呈长方形，由多个数字或字符组成。
- 数码管的尺寸和形状可以根据需要进行定制，常见的有7段和16段数码管。
1.2 数码管的材料- 数码管的主要材料是半导体材料，如砷化镓（GaAs）和砷化铝镓（AlGaAs）。
- 数码管的外壳通常由透明的塑料材料制成，以保护内部的LED芯片。
1.3 数码管的内部结构- 数码管由多个LED芯片组成，每个芯片代表一个数字或字符。
- 数码管的内部还包含导线、电极和控制电路，用于控制LED的亮灭状态。
二、工作原理2.1 共阳极和共阴极- 数码管可以分为共阳极和共阴极两种类型。
- 共阳极数码管的所有LED阳极连接在一起，而共阴极数码管的所有LED阴极连接在一起。
2.2 亮灭控制- 数码管的亮灭状态是通过控制LED芯片的电流来实现的。
- 共阳极数码管通过向相应的LED芯片的阴极施加正电压，使其发光。
- 共阴极数码管通过向相应的LED芯片的阳极施加正电压，使其发光。
2.3 控制电路- 数码管的亮灭状态可以通过外部控制电路来实现。
- 控制电路通常由微控制器或逻辑门电路组成，根据需要发送相应的电信号来控制数码管的亮灭状态。
三、显示原理3.1 数字显示- 数码管可以显示数字0-9，通过控制相应的LED芯片亮灭来实现。
- 数字显示可以通过逐个点亮LED芯片的方式来实现，也可以通过同时点亮多个LED芯片的方式来实现。
3.2 字符显示- 数码管还可以显示一些常见的字符，如A-F、a-f等。
- 字符显示通过控制相应的LED芯片亮灭的组合方式来实现。
3.3 其他显示功能- 除了数字和字符显示，数码管还可以实现其他功能，如小数点显示、符号显示等。
- 这些功能通过控制相应的LED芯片亮灭状态的组合来实现。
四、应用领域4.1 时钟和计时器- 数码管广泛应用于时钟和计时器中，可以直观地显示时间和计时结果。
LED数码管的结构及工作原理
LED数码管的结构及工作原理LED数码管是一种常见的数字显示器件，它由多个发光二极管（LED）组成，用于显示数字和一些特定字符。
LED数码管广泛应用于电子仪器、计算机、电子钟表、电子秤等领域。
本文将介绍LED数码管的结构和工作原理。
一、LED数码管的结构LED数码管通常由七段式和八段式两种结构形式。
七段式LED数码管由7个LED组成，分别代表数字0-9和一些字母。
八段式LED数码管由8个LED组成，可以显示更多的字符和符号。
1. 七段式LED数码管结构七段式LED数码管由7个发光二极管（LED）组成，分别命名为a、b、c、d、e、f、g。
这些LED排列成一个类似数字“8”的形状，其中每个LED代表一个段。
通过控制这些段的亮灭状态，可以显示出不同的数字和字符。
2. 八段式LED数码管结构八段式LED数码管在七段式的基础上增加了一个小数点段，用于显示小数点。
八段式LED数码管由8个发光二极管（LED）组成，分别命名为a、b、c、d、e、f、g、dp。
其中dp表示小数点段。
二、LED数码管的工作原理LED数码管的工作原理是通过控制各个段的亮灭状态来显示数字和字符。
LED数码管通常使用共阳极和共阴极两种接法。
1. 共阳极接法共阳极接法中，所有的阳极（正极）都连接在一起，而各个段的阴极（负极）分别独立控制。
当需要显示某个数字或字符时，通过给对应的阴极加上高电平（通电），并给阳极加上低电平（不通电），使得对应的LED段发光。
2. 共阴极接法共阴极接法中，所有的阴极（负极）都连接在一起，而各个段的阳极（正极）分别独立控制。
当需要显示某个数字或字符时，通过给对应的阳极加上高电平（通电），并给阴极加上低电平（不通电），使得对应的LED段发光。
LED数码管的显示原理是利用人眼的视觉暂留效应。
当LED数码管的段依次亮起并迅速刷新时，人眼会感觉到所有的段同时亮起，从而形成完整的数字或字符。
三、LED数码管的应用LED数码管具有体积小、功耗低、亮度高、寿命长等优点，因此被广泛应用于各种电子设备中。
LED数码管的结构及工作原理
LED数码管的结构及工作原理LED数码管是一种常见的显示器件，它由多个发光二极管（LED）组成，用于显示数字、字母和符号等信息。
LED数码管的结构和工作原理如下：一、结构：LED数码管一般由七段共阳极或共阴极的LED组成。
每个LED数码管由7个发光二极管组成，分别代表了数字0-9的不同段。
这些段包括了A、B、C、D、E、F、G七个部分，每个部分都是一个发光二极管。
数码管的结构使得它能够显示多个数字和字符。
二、工作原理：1. 共阳极数码管：共阳极数码管的工作原理是通过控制各个段的阳极电流来实现显示。
当要显示某个数字或字符时，将对应的段的阳极接通，通电的段会发光显示出来。
其他段的阳极则断开，不通电的段不会发光。
通过逐个控制每个段的阳极，可以显示出不同的数字和字符。
2. 共阴极数码管：共阴极数码管的工作原理与共阳极数码管相反。
当要显示某个数字或字符时，将对应的段的阴极接通，通电的段不会发光。
其他段的阴极则断开，不通电的段会发光显示出来。
通过逐个控制每个段的阴极，可以显示出不同的数字和字符。
LED数码管的工作需要一个控制电路来控制各个段的电流。
常见的控制电路是使用多路选择器和逻辑门来实现的。
通过逻辑门的组合和选择器的控制，可以实现对数码管的数字和字符的显示控制。
LED数码管的优点是功耗低、寿命长、亮度高、反应速度快。
它被广泛应用于计时器、电子钟、电子秤、仪器仪表等领域。
总结：LED数码管是一种由多个发光二极管组成的显示器件，通过控制各个段的电流来实现数字和字符的显示。
它的结构包括七段共阳极或共阴极的LED，工作原理是通过逐个控制每个段的阳极或阴极来实现显示。
LED数码管具有功耗低、寿命长、亮度高、反应速度快等优点，被广泛应用于各种电子设备中。
LED数码管使用详解
LED数码管使用详解LED数码管是一种常见的显示设备，它由七个发光二极管组成，可以显示数字、字母和一些特殊字符。
LED数码管广泛应用于计时器、计数器、电子钟表和计算器等电子设备中。
本文将详细介绍LED数码管的原理、工作方式和常见的使用场景。
一、LED数码管的原理七段数码管是将七个LED灯组成的，分别用a、b、c、d、e、f、g七个字母来表示。
每个字母对应一个段，不同的段可以通过控制对应的引脚（PIN）的高低电平来点亮或关闭。
通过控制这些引脚的电平，可以显示出不同的数字、字母和部分特殊字符。
二、LED数码管的工作方式LED数码管的工作方式是通过控制各个LED灯的点亮与否来显示相应的字符。
七段数码管通常由一个共阳极或共阴极的七段式数字表示器组成。
共阳极的意思是所有LED的阳极（长脚）都连接在一起，共用一个电压。
共阴极的意思是所有LED的阴极（短脚）都连接在一起，共用一个地。
当需要显示一些数字时，通过给相应的管脚（a到g）施加适当的高电平或低电平来点亮或关闭对应的LED灯。
例如，如果需要显示数字1，就只需要将a和b两个管脚连接到高电平，其余的管脚连接到低电平。
这样，数码管的a和b段就会点亮，显示出数字1的形状。
三、LED数码管的使用场景1.电子钟表：LED数码管由于其数字显示效果清晰、易读，被广泛应用于电子钟表或数码时钟中。
2.计时器和计数器：在需要进行计时和计数的场景中，如比赛计时、倒计时器等，LED数码管可以方便地显示时间或计数值。
3.温度显示器：LED数码管可以用于温度测量设备中，通过控制不同的管脚电平来显示温度值。
4.电子秤和电子计量器：在商店或实验室中，LED数码管可用于显示测量的重量或数量。
5.电子计算器：LED数码管常用于简单的电子计算器中，用于显示计算结果或输入的数字。
6.电子设备调试：在电子设备的调试过程中，可以使用LED数码管来显示和检查各种信号和状态。
7.数字显示面板：在需要显示数字或字母的面板上，可以使用LED数码管来显示相关信息。
LED数码管的结构及工作原理
LED数码管的结构及工作原理LED数码管是一种常用的数字显示器件，它能够通过发光二极管（LED）来显示数字、字母和符号等信息。
本文将详细介绍LED数码管的结构和工作原理，以及其在实际应用中的常见用途。
一、LED数码管的结构LED数码管通常由多个发光二极管组成，每个发光二极管代表一个数字或字符。
它们按照特定的排列方式连接在一起，形成一个数字显示模块。
常见的LED数码管有共阴极和共阳极两种类型。
1. 共阴极LED数码管共阴极LED数码管的结构如下图所示：```A-----F | | B--G--E | | C-----D```上图中的A、B、C、D、E、F、G分别代表数码管的七段显示区域，而每个区域内的线段则代表发光二极管的引脚。
共阴极LED数码管的所有发光二极管的阴极都连接在一起，称为共阴极。
当某个发光二极管的阴极接地时，通过给其对应的阳极加正电压，该发光二极管就会发光。
2. 共阳极LED数码管共阳极LED数码管的结构与共阴极LED数码管类似，但是它们的极性相反。
共阳极LED数码管的结构如下图所示：```A-----F | | B--G--E | | C-----D```与共阴极LED数码管不同的是，共阳极LED数码管的所有发光二极管的阳极连接在一起，称为共阳极。
当某个发光二极管的阳极接正电压时，通过给其对应的阴极接地，该发光二极管就会发光。
二、LED数码管的工作原理LED数码管的工作原理是通过控制各个发光二极管的电流来实现数字、字母和符号的显示。
当给定一个数字或字符时，通过控制相应的发光二极管点亮或熄灭，从而显示出所需的信息。
以共阴极LED数码管为例，当要显示数字0时，需要点亮A、B、C、D、E、F这六个发光二极管。
此时，将A、B、C、D、E、F对应的引脚接地，再给G对应的引脚加正电压，LED数码管就会显示数字0。
当要显示其他数字或字符时，只需控制相应的发光二极管点亮或熄灭即可。
例如，要显示数字1，只需点亮B、C这两个发光二极管即可。
