IP-SPAN磁盘阵列

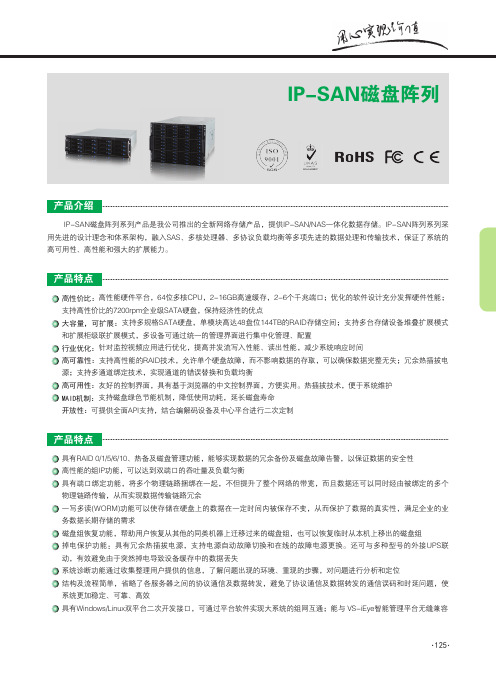

125IP-SAN磁盘阵列
大容量，可扩展：支持多规格SATA硬盘，单模块高达48盘位144TB的RAID存储空间；支持多台存储设备堆叠扩展模式和扩展柜级联扩展模式，多设备可通过统一的管理界面进行集中化管理、配置
行业优化：针对监控视频应用进行优化，提高并发流写入性能、读出性能，减少系统响应时间
高可靠性：支持高性能的RAID技术，允许单个硬盘故障，而不影响数据的存取，可以确保数据完整无失；冗余热插拔电源；支持多通道绑定技术，实现通道的错误替换和负载均衡
高可用性：友好的控制界面，具有基于浏览器的中文控制界面，方便实用。热插拔技术，便于系统维护
MAID机制：支持磁盘绿色节能机制，降低使用功耗，延长磁盘寿命
开放性：可提供全面API支持，结合编解码设备及中心平台进行二次定制
具有RAID 0/1/5/6/10、热备及磁盘管理功能，能够实现数据的冗余备份及磁盘故障告警，以保证数据的安全性
高性能的组IP功能，可以达到双端口的吞吐量及负载匀衡
具有端口绑定功能，将多个物理链路捆绑在一起，不但提升了整个网络的带宽，而且数据还可以同时经由被绑定的多个物理链路传输，从而实现数据传输链路冗余
一写多读(WORM)功能可以使存储在硬盘上的数据在一定时间内被保存不变，从而保护了数据的真实性，满足企业的业务数据长期存储的需求
磁盘组恢复功能，帮助用户恢复从其他的同类机器上迁移过来的磁盘组，也可以恢复临时从本机上移出的磁盘组
掉电保护功能：具有冗余热插拔电源，支持电源自动故障切换和在线的故障电源更换。还可与多种型号的外接UPS联动，有效避免由于突然掉电导致设备缓存中的数据丢失
系统诊断功能通过收集整理用户提供的信息，了解问题出现的环境、重现的步骤，对问题进行分析和定位
结构及流程简单，省略了各服务器之间的协议通信及数据转发，避免了协议通信及数据转发的通信误码和时延问题，使系统更加稳定、可靠、高效
具有Windows/Linux双平台二次开发接口，可通过平台软件实现大系统的组网互通；能与 VS-iEye智能管理平台无缝兼容
蛙视通信
126公安：治安、督察、监管视频存储
高速：全程监控、隧道监控、收费监控及服务区视频存储
园区：学校、社区、医院、厂区、营区视频存储
金融：储蓄所、分理处视频存储
分布式存储
集中式存储
