高低压配电室土建要求
配电房、开闭所设置要求
202207 配电房、开闭所一般要求整理注：以下内容根据近期相关供电深化提资及供电局要求整理，仅代表目前相关要求，可能与不同时期项目存在差异。
总图部分：一、一般原则：（供电验收要求）具备规划局审批文件，符合规划及设计图纸要求，采用独立建筑。
环网室、开闭所宜设置在用电地块沿主次干道处，便于电缆进出；配电所在兼顾外线进出的前提下，宜设置于低压用电负荷中心，低压供电半径按照150m控制。
设置于地下应具备全部建筑具有地下二层标准,且经公司相关领导及职能部室书面批准，无相关许可手续，不予验收。
二、外部道路：（供电验收要求）检修通道宽度不小于4米，巡视通道宽度不小于2米，并与主通道贯通；应充分考虑今后设备巡视、维护、检修施工需要；设置活动路障，便于抢修通行检修通道：指配电、开闭大门（樘口1800x2700）正对的道路巡视通道：指配电、开闭大门（樘口900x2400）正对的道路三、防火间距：GB 50016-2014（2018年版）应根据具体项目情况调整与周边建筑相邻面的门窗、墙体情况。
四、其他注意事项：不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；（供电建筑附设于其他建筑中；下方地库存在用水房间，需要做额外防水处理）变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。
（供电建筑附设于其他建筑中，贴临长时间有人的空间，需要做额外隔声、电磁屏蔽处理）防火规范部分：（GB 50016相关条文）一、火灾危险性：（3.1.1）1、油浸变压器室属于丙类火灾危险性部位。
2、配电室（每台装油量大于60kg的设备）属于丙类火灾危险性部位。
3、配电室（每台装油量小于等于60kg的设备）属于丁类火灾危险性部位。
二、耐火等级：１、油浸变压器室、高压配电装置室的耐火等级不应低于二级，其他防火设计应符合现行国家标准《火力发电厂与变电站设计防火规范》GB 50229等标准的规定。
配电室土建的施工流程和注意事项
配电室土建的施工流程和注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!配电室土建的施工流程和注意事项1. 引言配电室作为电力系统中的重要组成部分，其土建施工质量直接关系到电力系统的安全稳定运行。
土建工程中的电气设计要点
土建工程中的电气设计要点电气设计在土建工程中扮演着至关重要的角色，影响着建筑物的安全性、可靠性和能效性。
本文将介绍土建工程中电气设计的要点，确保工程的质量和可持续发展。
一、电源系统设计电源系统是土建工程中电气设计的基础，主要包括主配电室、次配电室和电源线路等。
在设计中，需要考虑以下要点：1. 合理布置主配电室和次配电室，使电力供应能够满足建筑各个场所的需求。
2. 采用合适的电源线路排布，确保供电不受阻塞，且容易进行维护和扩展。
3. 根据建筑物的类型和规模，选择合适的供电方式，如低压供电、高压供电或者双回路供电。
二、照明系统设计照明系统对于土建工程来说是至关重要的，影响着建筑物内外的照明效果和能效。
在设计中，需要注意以下要点：1. 根据建筑物的功能需求和照明设计标准，确定合适的照明亮度和色温。
2. 合理布置照明设备，避免出现阴影、眩光或者照明不均匀的情况。
3. 选择高效节能的照明设备，如LED灯具，并合理设置光控装置和感应开关，以提高能源利用效率。
三、弱电系统设计弱电系统包括通信、网络、安防等设施，对于土建工程的智能化和安全性提升至关重要。
在设计时，应注意以下要点：1. 根据建筑物的用途，确定合适的通信和网络需求，如电话线路、数据线路和无线网络覆盖等。
2. 设计合理的安防系统，包括视频监控、入侵报警和门禁系统，以确保建筑物的安全和秩序。
3. 保证弱电系统与电源系统之间的相互独立，避免电气故障对弱电设施的影响。
四、接地与保护措施设计土建工程中的电气设计还需要考虑接地和保护措施，以确保人员和设备的安全。
以下是相关要点：1. 合理规划接地系统，包括机电设备的接地和人员接地装置，以保证电气设备的正常运行和防止触电事故的发生。
2. 安装合适的过电压保护装置，对于雷击和其他电气故障能够做出及时反应，确保建筑物和设备的安全。
3. 对于火灾风险较高的场所，应加强电气火灾监测和报警系统的设计和安装，提高防火措施。
总结：土建工程中的电气设计要点涉及到电源系统、照明系统、弱电系统以及接地与保护措施。
变电站土建工程施工措施
变电站土建工程施工措施１主控楼及配电室变电所主控楼为三层框架结构建筑物，建筑面积约340m2，首层高度为4.2m；二层层高为2.8米；三层层高为4.3米。
10KV高压配电室为一层框架结构建筑物，建筑面积约140m2，长为17.2米、宽7.9米、高4.3米。
外墙装饰普通水刷石墙面内部装饰楼地面：电容器室、配电室、主控楼为水磨石地面；卫生间地面贴拼花马赛克。
内墙、天棚：电容器室、主控室、配电室的天棚不进行水泥砂浆抹面，只刷石灰水；电缆夹层的天棚不进行水泥砂浆抹面，只刷石灰水；内墙水泥砂浆抹面，刷石灰水。
其他内墙、天棚水泥砂浆抹面，刮二道胶腻子。
（１）施工程序1）基础测量放样→反铲挖基础→人工修整→砼柱基础→钢筋砼地梁→回填土。
2）主体结构框架结构：柱、梁板安模、绑扎钢筋→浇砼→养护→砌砖。
放线砖混结构：砌砖墙→安模板、钢筋→浇柱、梁、板砼→养护3）外墙装修搭外架→清墙面→抹底灰→抹石米浆→水刷石→拍实→拆外架→散水台阶→勒脚。
4）内装修抹底灰、刮腻子→墙裙→楼面水磨石→门窗上漆、清洁。
（２）主要施工方法与工艺垂直运输用井架，水平运输使用手推车或人工搬运。
模板以组合钢模板为主、木模及胶合板为辅，支撑用排架管结合圆木。
施工脚手架全部用钢管。
砌体砌筑用砂浆采用机械拌制，在现场配备2台砂浆搅拌机。
砼为现场拌制，配备1台JZG350（0.4m3）混凝土拌和机。
１）基础基础土方开挖采用机械与人工相结合的方法进行，配备一台挖掘机及两台自卸车运土。
如遇石方则采用手风钻钻孔，人工装药，小型松动爆破。
经验坑、验槽后进行垫层砼浇筑。
当垫层砼达到一定强度后，再放线、支模、绑扎基底钢筋、浇基础砼。
浇筑基础地梁后，重新核对轴线及地梁面高程。
２）主体结构施工顺序：抄平放线→搭设施工脚手架→柱钢筋焊接→绑扎墙、柱钢筋→墙、柱钢筋验收→支墙柱模板→支梁底模→绑扎梁钢筋→支梁侧模板及楼板模板→绑扎楼板钢筋→楼面钢筋隐蔽验收→铺设操作平台板→混凝土浇筑→养护→砌砖→转入下一工序流水作业。

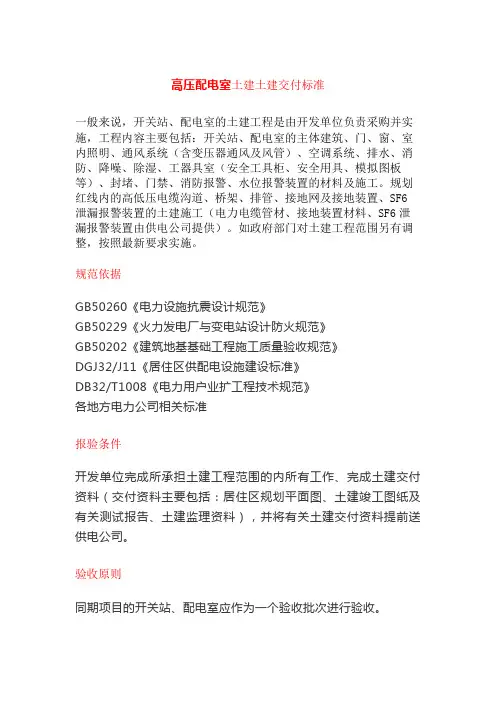

高压配电室土建交付标准
高压配电室土建土建交付标准一般来说，开关站、配电室的土建工程是由开发单位负责采购并实施，工程内容主要包括：开关站、配电室的主体建筑、门、窗、室内照明、通风系统（含变压器通风及风管）、空调系统、排水、消防、降噪、除湿、工器具室（安全工具柜、安全用具、模拟图板等）、封堵、门禁、消防报警、水位报警装置的材料及施工。
规划红线内的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工（电力电缆管材、接地装置材料、SF6泄漏报警装置由供电公司提供）。
如政府部门对土建工程范围另有调整，按照最新要求实施。
规范依据GB50260《电力设施抗震设计规范》GB50229《火力发电厂与变电站设计防火规范》GB50202《建筑地基基础工程施工质量验收规范》DGJ32/J11《居住区供配电设施建设标准》DB32/T1008《电力用户业扩工程技术规范》各地方电力公司相关标准报验条件开发单位完成所承担土建工程范围的内所有工作、完成土建交付资料（交付资料主要包括：居住区规划平面图、土建竣工图纸及有关测试报告、土建监理资料），并将有关土建交付资料提前送供电公司。
验收原则同期项目的开关站、配电室应作为一个验收批次进行验收。
验收一般由供电公司组织，居住区开发单位、土建施工单位、监理单位、电气施工单位参加。
验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。
对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。
验收项目➤主体部分1. 开关站、配电室位置符合居住区规划。
建筑主体放线定位数据由开发单位提供。
2. 独立设置于地面上的开关站、配电室屋顶应做成坡顶，防水级别为2级。
基础应采用整体浇筑，高出路面0.2米，内外做防水处理。
3. 设置于居民楼内的开关站、配电室，室内标高不得低于该楼一楼的室内标高，并高于室外地坪0.35米以上。
位于地下层时设备基础应抬高1米以上，电缆沟底部应高于本层地平0.2米。
10KV配电室(土建)施工方案
鱼塘110kV变电站新建工程(10KV配电室)施工方案编制单位：贵州省铜仁兴铜电力有限责任公司编制时间：2010年10月05日目录1、施工方案与技术措施2、施工安全措施计划3、文明施工措施4、施工场地治安保卫管理计划5、施工环保措施计划6、冬季和雨季施工方案7、施工现场总平面图1 施工方案与技术措施1.1 施工方案总体安排1.1.1 工程施工顺序1.1.1.1 主体工程施工顺序施工进场准备→基础工程→主体工程→屋面工程→装饰工程→设备安装工程→室外工程→工程验收；1.1.2 施工技术准备工作1.1.2.1 本着技术先行的原则，在施工前就技术上一切问题做好充分的准备。
进场后立即进行施工准备工作。
事先对本工程的情况作全面、准确的了解，以保证及时开工及开工后的顺利施工，对施工中可能出现的各种问题有充分的准备，并制订出各种相应的预防措施。
1.1.2.2 在正式进入现场前所有施工管理人员将认真熟悉由建设方提供的所有施工图纸及各有关技术资料，以作为本次施工质量控制的重要依据之一。
1.1.2.3 针对本工程的建筑、结构特点，制订详细深入且有针对性的各阶段施工作业指导书，并且在施工前报请业主和监理批准，随后及时向施工队伍做好技术交底。
采取跟踪管理，及时解决施工中的技术问题，经常查阅施工图纸、翻样图、修改图纸、会审纪要，按图、按操作规程施工。
1.1.2.4 在进入施工现场后主要做好如下几个方面技术工作：1.1.2.4.1 由项目总工程师负责牵头组织各专业技术人员，熟悉消化施工图纸，了解和掌握设计意图、工程的难点和重点，通过图纸会审，积极与设计单位沟通，使施工图更好的适应目前建材、建工的发展水平，为顺利施工创造条件。
在组织重要分部分项施工前组织召开技术例会，召集施工项目所有工程管理人员细心研究相关的设计图纸及技术资料，发现问题及时做好书面记录，并及时向业主汇报，需要更正处，要经各方签字认可。
1.1.2.4.2 编制正式的较为详细的施工组织计划和施工方案及分项作业指导书，及时确定各分部分项工程施工方案，脚手架等特殊分项工程技术交底措施，以征得业主和设计、监理单位认可。
配电室对建筑设计要求
根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。
配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室内通道应畅通无阻，不得设门槛。
3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。
3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。
3.9.1配变电所对建筑专业的要求,1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。
3、油浸变压器室的门应为向外开启甲级防火门。
4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。
9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。
10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。
开关站配电室的土建验收标准【最新版】
开关站配电室的土建验收标准开关站、配电室是建筑工程中必不可少的供电设施，由于电力系统设施具有较强的专业性，电力设备的安装基本是由电力公司负责，土建部分则基本是由开发单位负责，但是需要由电力部门进行验收。
在开关站、配电室的土建验收中，经常发现由于开发单位对于相关标准的不熟悉，导致验收不通过而影响工期。
为了规范和指导居配工程中配电设施用房(开关站、配电室)土建的交付验收工作，明确开发单位与供电公司的工作界面，本文总结的土建验收标准，可供大家在项目实施中对照参考!开关站配电室土建内容一般来说，开关站、配电室的土建工程是由开发单位负责采购并实施，工程内容主要包括:开关站、配电室的主体建筑、门、窗、室内照明、通风系统(含变压器通风及风管)、空调系统、排水、消防、降噪、除湿、工器具室(安全工具柜、安全用具、模拟图板等)、封堵、门禁、消防报警、水位报警装置的材料及施工。
规划红线内的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工(电力电缆管材、接地装置材料、SF6泄漏报警装置由供电公司提供)。
如政府部门对土建工程范围另有调整，按照最新要求实施。
规范依据GB50260《电力设施抗震设计规范》GB50229《火力发电厂与变电站设计防火规范》GB50202《建筑地基基础工程施工质量验收规范》DGJ32/J11《居住区供配电设施建设标准》DB32/T1008《电力用户业扩工程技术规范》各地方电力公司相关标准报验条件开发单位完成所承担土建工程范围的内所有工作、完成土建交付资料(交付资料主要包括:居住区规划平面图、土建竣工图纸及有关测试报告、土建监理资料)，并将有关土建交付资料提前送供电公司。
验收原则同期项目的开关站、配电室应作为一个验收批次进行验收。
验收一般由供电公司组织，居住区开发单位、土建施工单位、监理单位、电气施工单位参加。
验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。
对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。
配电室土建施工方案
配电室土建施工方案配电室是供电系统中的重要设施，用于安装、维修和管理电力设备。
土建施工方案是配电室建设的基础，下面是一个700字的配电室土建施工方案：一、工程概况本项目新建一座配电室，主要包括配电室建筑物的基础、墙体、屋面等工程，以及配电室内的接地系统、电缆敷设等工程。
配电室占地面积500平方米，主要用于电厂的电力配送。
二、施工流程1.前期准备根据工程要求和设计方案，准备施工材料和设备，并进行施工人员的培训和安全教育。
2.基础工程挖掘配电室的基础坑，并按照设计要求进行土方开挖和回填。
在基础坑中铺设石子和碎石，然后浇筑基础混凝土。
等待基础混凝土完全干燥后，进行基础砼找平层施工。
3.墙体工程根据设计要求，使用砖块进行墙体施工。
在墙体施工中，注意进行墙缝的处理和墙面的翻粉。
4.屋面工程在墙体施工完成后，进行屋面的工程施工。
先在屋面构件上进行防水处理，然后铺设防水卷材。
覆盖防水卷材后，进行保护层的施工。
5.接地系统施工在配电室内进行接地系统的施工。
首先，挖掘接地井，然后埋设接地极和接地线，最后进行接地测试，确保接地系统的正常运行。
6.电缆敷设根据设计要求，进行电缆敷设工作。
首先，在墙体上开设电缆沟槽，然后进行电缆敷设和保护层的施工。
最后，进行电缆的接头处理和测试。
7.验收和通电在施工完成后，进行配电室的验收工作。
验收合格后，进行电力设备的调试和通电。
三、施工安全措施1.施工现场必须设置警示标志，明确施工区域，并采取安全隔离措施，防止人员和非施工人员进入施工区域。
2.施工人员必须进行相应的安全教育和培训，掌握施工安全操作规程。
3.在深挖基坑和开挖电缆沟槽时，必须按照规定设置防坍设施和防坍钢支撑。
4.进行高空作业时，必须采取相应的防护措施，如使用安全带、设置安全网等。
5.施工现场必须清理干净，防止施工材料和设备杂乱堆放。
6.在进行电力设备调试和通电时，必须由专业人员操作，确保操作安全。
以上是一个配电室土建施工方案的大致框架，具体实施中还需根据实地情况进行调整和完善。
中建公司《高低压配电室施工工艺标准》(试行)
内部资料注意保密高低压配电室施工工艺标准（试行）二〇二〇年十月目录第一章总则 (1)1编制依据 (1)2背景介绍 (1)第二章高低压配电室施工 (1)1高低压配电室施工工序 (1)2高低压配电室标准做法等级划分级要求 (3)3施工方法及质量控制要点 (8)3.1图纸深化设计 (8)3.2穿楼板洞口、套管、防雷接地、空调排水管预埋 (10)3.3混凝土结构施工 (10)3.4砌体及抹灰施工 (10)3.5门框安装 (10)3.6设备基础施工、电管预埋 (10)3.7电缆沟（井）施工、盖板制作安装 (12)3.8地面找平施工 (15)3.9门扇、门锁安装 (15)3.10地面面层施工 (15)3.11腻子、涂料施工 (15)3.12踢脚线施工 (15)3.13灯具、开关、插座安装 (16)3.14接地装置及接地干线安装 (18)3.15支架制作安装 (21)3.16动力、照明配电箱安装 (26)3.17消防电安装 (26)3.18气体灭火安装 (27)3.19高压细水雾安装 (31)3.20变压器、箱式变电所安装 (33)3.21送排风安装 (35)3.22成套配电柜、控制柜（屏、台）、不间断电源安装 (37)3.23母线槽安装 (39)3.24桥架、托盘、槽盒安装 (41)3.25电缆敷设及电缆头制作安装 (41)3.26柴油发电机组安装 (46)3.27标识 (48)3.28防火封堵 (52)3.29其他 (54)第四章附表 (56)附表一：设备基础技术复核记录表 (56)附表二：管线支架复核记录表 (57)附表三：成套盘柜安装技术复核记录表 (59)附表四：电缆敷设技术复核记录表 (60)附表五：高低压配电室交接检记录表 (61)附件一土建施工工艺标准 (62)第一章总则1编制依据民用建筑电气设计标准（GB51348-2019）电气装置安装工程接地装置施工及验收规范（GB50169-2016）建筑电气工程施工质量验收规范（GB50303-2015）电气装置安装工程电缆线路施工及验收标准（GB50168-2018）电气装置安装工程低压电器施工及验收规范（GB50254-2014）电气装置安装工程电力变流设备施工及验收规范（GB50255-2014）2背景介绍高低压配电室为整个建筑物的供电核心区域，施工标准要求高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV及以下变电所设计规范
GB50053－94
第二节对建筑的要求
第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第6.2.2条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m 时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
4.10 对有关专业的要求
4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
4.10.2 有下列情况之一时，变压器室的门应为防火门：
（1）变压器室位于高层主体建筑物内。
（2）变压器室附近堆有易燃物品或通向汽车库。
（3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。
（5）变压器室通向配电装置室的门。
（6）变压器室之间的门。
4.10.3 变压器室的通风窗，应采用非燃烧材料。
4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。
4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：
（1）变压器室附近有易燃物品堆积的场所。
（2）变压器室下面有地下室。
（3）变压器室位于民用主体建筑物内。
4.10.6 配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。
4.10.7 当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。
吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。
4.10.8 高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。
临街的一面不宜开窗。
4.10.9 变压器室、配电装置室、电容器室的门应向外开，并装有弹簧锁。
装有电气设备的相邻房间之间有门时，此门应能双向开启或向低压方向开启。
4.10.10 配变电所各房间经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
4.10.11 当变压器室、电容器室采用机械通风且周围环境污秽时，宜加空气过滤器。
4.10.12 变压器室、配电装置室、电容器室等应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋内的措施。
4.10.13 配电装置室、电容器室和各辅助房间的内墙表面均应抹灰刷白。
配电装置室、变压器室、电容器室的顶棚及变压器室的内墙面应刷白。
地（楼）面宜采用高标号水泥抹面压光或用水磨石地面。
4.10.14 长度大于8m的配电装置室应设两个出口，并宜布置在配电室的两端。
若两个出口之间的距离超过60m时，尚应增加出口。
楼上、楼下均为配电装置室时，位于楼上的配电装置室至少应设一个出口通向室外的平台或通道。
4.10.15 配变电所的电缆沟和电缆室，应采取防水、排水措施。
当配变电所设置在地下室时，其进出地下室的电缆口必须采取有效的防水措施。
4.10.16 变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。
4.10.17 电容器室应有良好的自然通风，通风量应根据电容器温度类别按夏季排风温度不超过电容器所允许的最高环境空气温度计算。
当自然通风不满足排热要求时，可采用自然进风和机械排风方式。
电容器室内应有反映室内温度的指示装置。
4.10.18 变压器室、电容器室当采用机械通风或配变电所位于地下室时，其通风管道应采用非燃烧材料制作。
如周围环境污秽时，宜加空气过滤器（进风口处）。
4.10.19 有条件时配电装置室宜采用自然通风。
高压配电装置室装有较多油断路器时，宜装设事故排烟装置。
4.10.20 在采暖地区，控制室（值班室）应采暖，采暖计算温度为18℃。
在特别严寒地区的配电装置室装有电度表时应设采暖。
采暖计算温度为5℃。
控制室和配电装置室内的采暖装置，宜采用钢管焊接，且不应有法兰、螺纹接头和阀门等。
4.10.21 位于炎热地区的配变电所，屋面应有隔热措施。
控制室（值班室）宜考虑通风，有条件时可接人空调系统。
4.10.22 位于地下室的配变电所，其控制室（值班室）应保证运行和卫生条件，当不能满足要求时，宜装设通风系统或空调装置。
4.10.23 变压器室、电容器室、配电装置室、控制室内不应有与其无关的管道、明敷线路通过。
4.10.24 装有六氟化硫的配电装置、变压器的房间其排风系统要考虑有底部排风口。
4.10.25 有人值班的配变电所，宜设有上、下水设施。
4.10.26 在配电装置室内裸导体上空布置灯具时，灯具的水平投影与裸导体的净距应大于
1m。
灯具不应采用软线吊装或链吊装。
4.10.27 干式变压器室、配电装置室、控制室、电容器室当设置在地下层时，在高潮湿场所，宜设置吸湿机或在装置内加装去湿电加热器，在地下室内并应有排水设施。
