提醒您热水及时喝的记忆杯垫,附原理图,源代码,制作过程
55度恒温杯垫工作原理
55度恒温杯垫工作原理
嘿呀！今天咱们就来好好聊聊55 度恒温杯垫的工作原理呢！
首先呀，咱们得知道55 度这个温度为啥这么特别？哎呀呀，因为它不冷不热，刚刚好能让咱们喝的水或者饮料保持在一个舒服的温度哇！
那这恒温杯垫到底是咋做到的呢？1. 它里面有个厉害的温控装置呀！这个装置就像是个聪明的小管家，时刻监测着杯子里液体的温度呢。
当温度低于55 度的时候，它就会赶紧“发号施令”，让加热元件开始工作，把温度给升上去！哇塞，是不是很神奇？2. 还有呀，它的加热元件也不简单呢！这加热元件就像是个不知疲倦的小战士，只要接到命令，就努力发热，让杯子里的东西快快升温呀！3. 而且哦，恒温杯垫的保温材料也起了大作用呢！它能把热量好好地锁在里面，不让温度轻易跑掉，哎呀呀，这可太重要啦！4. 另外呢，它还有一套智能的控制系统，能够根据不同的情况，精确地调节加热的时间和强度，确保温度一直稳稳地保持在55 度！哇，这也太厉害了吧！
总之呀，55 度恒温杯垫的工作原理就是靠着这些厉害的“小伙伴”们齐心协力，才能让咱们随时都能喝到温度适宜的饮品呀！哎呀呀，是不是觉得科技的力量真是无穷的呢？怎么样，现在你对55 度恒温杯垫的工作原理清楚一些了吧？。
基于单片机的恒温杯垫设计流程框图
基于单片机的恒温杯垫设计流程框图下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!设计基于单片机的恒温杯垫流程框图引言随着现代生活的快节奏发展，人们对于生活品质的追求也日益增加。
【DIY】创意杯垫：随水温变化颜色【原理图+程序】
【DIY】创意杯垫：随水温变化颜色【原理图+程序】热心网友分享的一款DIY创意杯垫，原理很简单，通过温度传感器来读取水杯温度再通过温度值显示相应的颜色，原理图和程序都有哦，做出来十分漂亮，感兴趣的不妨自己动手做一个吧！杯垫制作原理很简单，就是通过温度传感器来读取水杯温度再通过温度值显示相应的颜色，颜色有红橙黄蓝绿青靛紫七种颜色组成，效果在无光线的地方很好，很漂亮，特拿来与大家分享。
DIY杯垫反面DIY杯垫正面DIY杯垫感应发光DIY杯垫PCB板不同温度杯垫发出不同颜色亮光（一共7种颜色，这只是其中一部分）DIY杯垫原理图DIY杯垫程序请点击下载：·【程序】Mini i.MX31 Kit DIY update---The game is over!·单片机电子钟原理图和程序·求USB编程器DIY全套资料和程序？？·求单片机程序和原理图·DIY：自制车用超级电容器【附原理图】·介绍555程序控制器电路工作原理图·求at89c51程序及硬件原理图？·创意婚礼DIY的三个魅力细节·自制DIY笔记本电脑散热垫·家装如何DIY？怎么样一个程序步骤？·电子时钟设计程序和原理图·求4X4键盘检测程序！（附原理图）？·创意DIY：自制蓝牙头盔·节能环保DIY 创意DIY太阳能洗衣机曝光·简易DIY打造创意户外婚礼布置·创意DIY！迷你风力发电机！·达人创意DIY：无线2.4G音频收发器·求用PLC电机正反转控制原理图及程序？·求用PLC电机正反转控制原理图及程序？？。
暖杯垫原理
暖杯垫原理
暖杯垫是一种常见的电热保温器具，它可以通过加热保持杯子的温度，让饮用的饮料保持温暖。
暖杯垫的原理是利用电热线圈产生热能，使垫子表面温度升高，从而实现保温的效果。
暖杯垫的主要部件包括加热芯片、控制电路、温度传感器和外壳等。
加热芯片通常采用金属丝或碳纤维，通过通电产生热能，传导到垫子表面。
控制电路则控制加热芯片的电流，以及控制加热时间和温度等参数，确保暖杯垫的工作安全和可靠。
温度传感器则用来感知垫子表面的温度，以便控制电路可以根据需求来调整加热功率，保持杯子的恰当温度。
外壳则起到保护和美观的作用，同时也可以防止热能的散失。
总之，暖杯垫的原理简单而有效，通过电热线圈产生热能，实现对杯子的保温效果。
随着科技的发展，暖杯垫的功能和外观也在不断升级，为人们带来更为舒适和便捷的生活体验。
- 1 -。

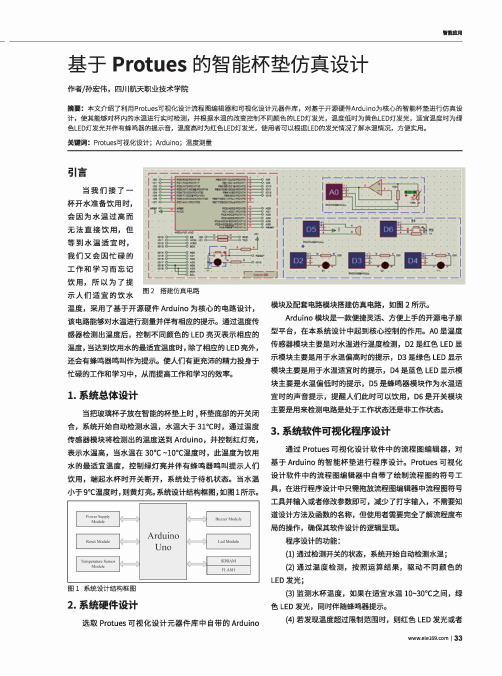

基于Protues的智能杯垫仿真设计
智能应用当我们接了一 杯开水准备饮用时， 会因为水温过高而 无法直接饮用，但 等到水温适宜时， 我们又会因忙碌的 工作和学习而忘记基于Protues 的智能杯垫仿真设计作者/孙宏伟，四川航天职业技术学院摘要：本文介绍了利用Protues 可视化设计流程图编辑器和可视化设计元器件库，对基于开源硬件Arduino 为核心的智能杯垫进行仿真设 计，使其能够对杯内的水温进行实时检测，并根据水温的改变控制不同颜色的LED 灯发光，温度低时为黄色LED 灯发光，适宜温度时为绿 色LED 灯发光并伴有蜂鸣器的提示音，温度高时为红色LED 灯发光，使用者可以根据LED 的发光情況了解水温情況，方便实用。
关键词：Protues 可视化设计；A 「duino ;温度测量饮用，所以为了提 示人们适宜的饮水®2温度，采用了基于开源硬件Arduino 为核心的电路设计， 该电路能够对水温进行测量并伴有相应的提示。
通过温度传 感器检测出温度后，控制不同颜色的LED 亮灭表示相应的 温度，当达到饮用水的最适宜温度时，除了相应的LED 亮外， 还会有蜂鸣器鸣叫作为提示。
使人们有更充沛的精力投身于 忙碌的工作和学习中，从而提高工作和学习的效率。
1.系统总体设计当把玻璃杯子放在智能的杯垫上时，杯垫底部的开关闭 合，系统开始自动检测水温，水温大于31°C 时，通过温度 传感器模块将检测出的温度送到Arduino ,并控制红灯亮, 表示水温高，当水温在30°C ~10°C 温度时，此温度为饮用 水的最适宜温度，控制绿灯亮并伴有蜂鸣器鸣叫提示人们 饮用，端起水杯时开关断开，系统处于待机状态。
当水温 小于9°C 温度时，则黄灯亮。
系统设计结构框图，如图1所示。
P o w e r S u p p l y--------------IS/I --------------N B u z z e r M o d u l eM o d u le N --------------1/\l --------------1/A rduino /IN /I --------------N N --------- 1/U n oM 1/T e m p e r a t u r e S e n s o r/I --------------1\/t --------------NS D R A M M o d u l eF L A S H图1系统设计结构框图2•系统硬件设计选取Protues 可视化设计元器件库中自带的Arduino模块及配套电路模块搭建仿真电路，如图2所示。
杯垫的制作方法
杯垫的制作方法
杯垫是一种常见的生活用品，可以用来垫在杯子底部，防止杯子滑动，保护桌面不受磨损。
下面是一种简单的杯垫制作方法：
材料：
面料（如棉布、丝绸、麻布等）
剪刀
缝纫机
针线
步骤：
1. 准备一块面料，大小可以根据自己需要来定，一般为直径约为8-10厘米的圆形，或者根据自己的杯子大小来定制。
2. 用剪刀将面料剪成圆形，大小应该比杯子稍微大一些。
3. 将面料对折，缝合两边，留一个小口，可以用手或者针线将口缝起来。
4. 将杯垫翻转过来，将填充物（如海绵、棉花等）填入杯垫内，使其厚度适中，可以起到垫杯子的作用。
5. 将填充好的杯垫缝合口缝起来，完成制作。
注意事项：
1. 制作杯垫时，面料应该选择耐用、易于清洗的面料，
以保证杯垫的使用寿命和卫生性。
2. 填充物应该选择柔软、不易滑动的材质，避免杯垫滑动。
3. 在缝制杯垫时，针线应该选择合适的大小，以保证缝制的牢固度。
4. 可以根据自己的喜好和需求，选择不同的面料和填充物，制作出自己喜欢的杯垫。
加热杯垫原理
加热杯垫原理
加热杯垫是一种常见的家用电器，它能够在短时间内将杯中的液体加热至适宜的温度。
其原理主要是利用电热片产生热量，通过导热材料将热量传递给杯底，从而实现加热的效果。
下面我们就来详细了解一下加热杯垫的工作原理。
首先，加热杯垫的核心部件是电热片。
电热片通常由导热材料制成，能够在通电的情况下产生热量。
当加热杯垫通电时，电热片开始工作，产生热量。
其次，加热杯垫中的导热材料起着传热的作用。
导热材料通常是铝合金或不锈钢等金属材料，具有良好的导热性能。
当电热片产生热量时，导热材料能够迅速将热量传递给杯底，使杯中的液体得以加热。
另外，加热杯垫还配备了温控装置。
温控装置能够监测杯中液体的温度，并根据设定的温度值控制电热片的工作状态。
一旦液体温度达到设定值，温控装置将停止供电，以防止液体过热。
此外，加热杯垫还采用了绝缘材料来保护用户的安全。
绝缘材料能够有效地阻止热量传递到加热杯垫的外表面，从而避免用户被烫伤。
总的来说，加热杯垫的工作原理是通过电热片产生热量，再通过导热材料传递热量给杯底，最终实现对杯中液体的加热。
同时，配备的温控装置和绝缘材料能够保证加热过程的安全和稳定。
这种设计简单而有效，使加热杯垫成为了现代家庭中不可或缺的便利小家电。
通过以上内容，我们对加热杯垫的工作原理有了清晰的认识。
希望通过本文的介绍，能够帮助大家更好地使用和了解加热杯垫，同时也能够对相关领域的研究和开发提供一些参考。
劳动技术 杯垫的制作 课件
角尺
谢谢大家!
锯开
8
8
8
8
前提：木板的长必需大于宽的两倍。
加工方法分析
● 方法3：不利用长方形的宽,自行画出两个相同的正方形,在正方形的线外 加工。
7.8 7.8 8
7.8
7.8
16
“留线加工”的优点
加工时以画的线为依据 加工完应保留线条
“留线加工”的优点
锯割
打磨
×√
●优点：
×√
●1、线条代表加工的依据；
●2、加工过程中可避免一些问题,减少
锯开。
不利用长方形的宽,自 行画出两个相同的正方形,在正 方形的线外加工。
关键点：线条！！！
加工方法分析
● 方法1：利用长方形的宽,木板的中间画一条线,在线上锯开。
8
8
8？
16
8？
问：锯歪掉了怎么办？
问：为什么会磨成倾斜或圆弧状？
加工方法分析
● 方法2：利用长方形的宽,木板的中间画两条线,在线与线之间锯开。
技能回顾
实践操作1
● 任务：检验木料垂直度（已垂直则无需处理）,将长方形木板加工成两个相同尺寸的正方形。
● 要求： 正确为前提,不限方法,尽可能合理简单。
加工方法分析
● 方法1：
利用长方形的宽,木板
的中间画一条线,在线上锯开。
● 方法2：
利用长方形的宽,木板
的中间画两条线,在线与线之间
● 方法3：
杯垫的制作（一）
比较作品
● 观察一下,谈谈想法
杯垫
杯垫的构造
正方形杯垫 原材料
杯垫的构造
基本制作流程：
正方形
正方形
制作前的准备
铜线编织杯垫制作教程～第二波
铜线编织杯垫制作教程～第二波
铜线编织杯垫制作教程～第二波
尝试另一种编法
主要材料
：
铜线
所需工具
：
剪刀
制作步骤
：
•第1步：
四股的铜线六根，长约18厘米，接下来我要用绿色编，就用绿色的捆住这六根
•第2步：
绿色的编一圈，用黄色开始第二圈，以此类推。
•第3步：
图中绿色的是开始点，黄色是第二圈
•第4步：
全部编完以后
•第5步：
把骨干部分一根一根的塞进下一根的缝里
•第6步：
•第7步：
下面再用一根铜线，起点藏好，把花瓣的两根缠在一起
•第8步：
一个一个的缠
•第9步：
这样就完成啦
•第10步：
熟能生巧，这次编的比较紧凑
•第11步：
•第12步：
•第13步：
小贴士
：
上次编的骨干是11根，可以用一根线一上一下一直编下去，这次的骨干是12根，必须两圈一起编才可以，这样说也许不明白，亲身体验过就明白了。
加热杯垫原理
加热杯垫原理加热杯垫是一种常见的家用电器，可以帮助人们在寒冷的冬季保持饮品的温度。
它的原理是通过加热元件将电能转化为热能，使杯垫表面产生热量，从而加热杯中的液体。
下面将详细介绍加热杯垫的原理。
一、加热元件加热杯垫的核心部件是加热元件，它通常采用导电聚合物或金属线圈制成。
导电聚合物是一种特殊的聚合物材料，在通电时会产生 Joule 热效应，从而发热。
金属线圈则利用了金属导体在通电时会发生 Joule 热效应这一特性。
二、电路板为了控制加热元件的温度和避免过载，加热杯垫还需要一个电路板。
电路板上通常会有一个或多个温度传感器和控制器。
温度传感器可以检测到加热元件表面的温度，并将数据反馈给控制器。
控制器会根据这些数据调整加热元件的功率，以保持所设定的温度范围内。
三、外壳和材料加热杯垫的外壳通常采用塑料或金属材料制成。
塑料外壳可以降低成本，但不够坚固。
金属外壳则更加坚固，但价格更高。
除了外壳，加热杯垫的表面也需要覆盖一层绝缘材料，以保护用户免受电击伤害。
四、供电方式加热杯垫通常使用交流电源或直流电源供电。
交流电源可以通过插座或 USB 接口供电，而直流电源则需要使用充电器或干电池等设备。
不同的供电方式会影响加热效果和使用体验。
五、工作原理当用户将加热杯垫插入插座或连接到 USB 接口时，加热元件会开始发热。
温度传感器会检测到加热元件表面的温度，并将数据反馈给控制器。
控制器会根据所设定的温度范围调整加热元件的功率，并保持表面温度在预设范围内。
当用户将带有液体的杯子放在加热杯垫上时，加热元件会将热量传递给杯子底部。
液体会吸收这些热量，并逐渐升温。
当液体温度达到所需温度时，控制器会自动调整加热元件的功率，以保持液体温度在设定范围内。
六、注意事项使用加热杯垫时需要注意以下几点：1. 不要将加热杯垫浸入水中或清洗，以避免电击伤害。
2. 不要将加热杯垫放在易燃物品或高温区域。
3. 不要长时间使用加热杯垫，以避免过载和损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提醒您热水及时喝的记忆杯垫，附原理图，源代
码，制作过程
这次作品的设计初衷是源自个人的生活经验，希望和我有着一样麻烦的技术宅会喜欢这个设计。
当代快节奏的工作生活中，忙忙碌碌总使得我们疲惫不堪，一杯热咖啡，一杯温水也许是现代都市人最便捷的放松方式。
对于长期坐在电脑前的技术宅来说，一杯热饮除了可以补充我们必须的水分，也可以使我们适当的小憩。
笔者作为职业码农，却常常遇到这样的困扰：早上冲好的咖啡，放着放着就凉了，同事胃不好，需要喝温水，可一忙就忘记了，常常是整杯水都放凉了才想起。
想必每个人都有这样的经历，这次的设计，就是给大家解决这一问题，除了可以节约水资源，还能及时提醒人们饮用热饮，喜欢喝热饮的朋友，以后不必再因为冷却的热饮而苦皱眉头了！
工作原理：
值得补充的是，这次的杯垫是用废弃的光盘制作的（无意中给华硕做广告了），中间的硬币就是导热材料，下面涂了硅脂，和DS18B20粘在一起。
DS18B20就是这次设计的核心，通过感应温度、并记录温度达到提醒人们喝热饮的功能。
在使用非隔热杯子的前提下（材料不限，只要不是隔热的），杯子内液体的温度势必会影响杯子表层温度，虽然我们不确定杯子表层温度的具体数值，但可以肯定的是，杯子的温度是和里面液体的温度是正比的。
根据这个原理，当使用者觉得某个时刻的热饮温度刚刚好适合自己饮用时，就把杯子放到杯垫上，稍等五六秒钟，给DS18B20一点时间来升温，然后按下“记忆”键，此时杯子外部的温度就被记录到了单片机的eeprom里了，即便是断电后，此数据仍会存在。
当下次冲好了一杯咖啡，就可以把杯子放到杯垫上面了，温度传感器会将采集到的温度T 值与eeprom里的数值A做比较，当A-1<T<A+1时，杯垫侧面的八个二极管就会闪烁，以此来提示主人喝咖啡！
温度的差值也可以根据设计者自行改变，比如在比较寒冷的地区，T与A的差值可以通过改变程序来实现，我在南方，实际测试的时候发现T与A的值在正负1之间就足够了。
记忆键在向单片机记录温度数据的时候，也会擦除之前的数据，这样一个按钮就可以完成杯垫的操作。
作为单片机系统来说，其实就是DS18B20和eeprom的应用，国产的stc单片机大多数都自带了一定大小的eeprom，这就给设计者带来了极大的方便。
为了让电路更加简洁，这次选用的是STC11F04E的1T单片机，具备4K的程序存储空间和1K的eeprom空间，20管脚的封装设计大大减小了PCB面积。
下面就是原理图：
程序设计：
这里要做出说明的是，大多数DS18B20程序代码都是12T单片机下设计的，而1T单片机指令速度要比12T单片机快很多，这就导致了DS18B20程序不能直接拿来调用。
笔者根据stc 的官方资料，通过计算指令外加逻辑分析仪测试的方式，得出的结论是，11系列的1T单片机要比12T单片机指令快6.5倍左右，根据这个数据来修改原始DS18B20程序的延时程序和eeprom程序，这样就能保证系统的稳定性。
STC的官方资料很明确的给出了eeprom的原始程序，笔者根据自己的理解，对官方程序作了一些改动，为了使程序更加简洁，应用了C语言的宏定义，自己也是做了对应的库文件，方便实用。
现在的程序代码略长，我整理后会补发，程序公开情况请关注工作室腾讯微博：Chinked-out（@136678431）。
原理图我是用proteus画的，并不是实物中的STC11F04E单片机，但端口是通用的，只需要根据原理图对应STC11F04E单片机连线即可。
制作过程：
一、准备工作
1、像图1中这样，给DS18B20接好导线，并做好绝缘。
2、利用易拉罐，剪出两个直径在3.5CM左右的圆形
3、准备图3中这种较厚的双面胶，五金店里都有卖，很便宜
4、根据原理图焊接好的电路板，由于电路很简单，这里我就不做过多解释了。
二、组装
1、像图4这样，用双面胶粘好温度传感器和一个金属原片
2、如图5，把刚刚步骤中的圆片粘在光盘上，注意是温度传感器在光盘中间的圆孔位置。
一步的顺利
4、然后把四周涂有502胶水的金属圆片像图中那样粘在光盘中间（因为大多数杯子的底部都是凹进去的，所以为了增加接触面，可以用有一定厚度的金属，比如一元硬币，视频中的实物就是硬币）
待胶水干后，就可以在光盘的地面操作了，将电池盒（7号）和电路板粘在光盘上，用前文说的这种双面胶效果很好的，不仅粘的结实，还可以调整高度，保证光盘翻过来放置时是水平的。
