第3章 传输码流及其复用技术
多路复用技术完整ppt课件
传输时延与抖动
传输时延
指信号从发送端传输到接收端所需的 时间，通常以毫秒（ms）为单位。传 输时延与信号传播速度、传输距离和 信道带宽等因素有关。
抖动
指信号在传输过程中产生的时间不确 定性，通常以微秒（μs）为单位。抖 动会导致信号在接收端产生时间上的 偏移，影响通信系统的性能。
04
多路复用技术应用实例
看。
数字电视多路复用
数字电视采用时分多路复用技术 ，将音频、视频、数据等多种信 息复用到同一数字信号中进行传 输，提高信号传输效率和节目质
量。
05
多路复用技术性能评估与 优化
性能评估指标及方法
吞吐量
衡量系统处理能力的关 键指标，表示单位时间 内成功传输的数据量。
时延
数据从发送端到接收端 所需的时间，反映系统
多路复用技术完整 ppt课件
演讲人： 日期：
contents
目录
• 多路复用技术概述 • 多路复用技术分类 • 多路复用技术关键参数 • 多路复用技术应用实例 • 多路复用技术性能评估与优化 • 多路复用技术发展趋势与挑战
01
多路复用技术概述
定义与基本原理
定义
多路复用技术是一种将多个信号 组合在一条物理信道上进行传输 的技术，接收端再将复合信号分 离出来。
缺点
设备生产比较复杂，会因滤波器件特 性不够理想和信道内存在非线性而产 生路间干扰。
信道复用率高，允许复用的路数多， 同时它的分频方便。
时分多路复用
原理
将一条物理信道按时间分成若干个时间片轮流地分配给多个信号使用。每一时间片由复用 的一个信号占用，而不像FDM那样，同一时间同时发送多路信号。
优点
传输的是数字信号，差错可控；安全性高。
数字电视技术复习重点
数字电视技术复习重点第一章数字电视概述1.信源编码是对视频、音频、数据进行压缩编码的过程。
2.多路复用是将视频、音频、和数据等各种媒体流按照一定的方法复用成一个节目的数据流，将多个节目的数据流再复用成单一的数据流的过程。
3.数字电视分为标准清晰度电视（SDTV）和高清晰度电视（HDTV）。
4.数码率也称比特率或者传信率，是指单位时间内传送的二进制比特数，记为Rb,单位为比特/秒，用符号b/s表示。
5.误比特率也称信息差错率或比特差错率，是指传错信息的比特数与所传输的总信息比特数之比值。
6.频带利用率是衡量数字传输系统有效性的一个重要指标。
它表示在单位时间、单位频带内传输信息的多少，即单位频带内所能实现的数码率，单位为比特/秒赫兹，用符号b/(s·Hz)表示。
第二章信源编码1.熵编码是一类无损编码，其基本原理是对信源中出现概率大的符号赋予短码，对出现概率小的符号赋予长码，从而在统计上获得较短的平均码长。
2.基于图像的统计特性进行数据压缩的基本方法就是预测编码。
它利用图像信号的空间或时间相关性，用已传输的像素对当前的像素进行预测，然后对预测值与真实值的差—预测误差进行编码处理和传输。
3.变换编码是将空间域里描述的图像经过某种变换，在变换域中进行描述，即将图像能量在空间域的分散分布变为在变换域的相对集中分布。
4.DCT 64个变换系数中包括1个代表直流分量的“DC系数”和63个代表交流分量的“AC系数”。
5.对游程的长度进行游程编码。
游程编码的方法是将扫描得到的一维序列转换为一个由二元数组（run,level）组成的数字序列。
6.静止图像的主要编码方法是DPCM和变换编码。
7.量化左上角量化间隔小而右下角量化间隔大，这是因为图像的低频分量最重要，量化间隔小，量化误差也小，精度高；图像的高频分量只影响图像的细节，精度要求可以低一些，量化间隔可以大一些。
8.活动图像的压缩标准1标准数字电视：ISO MPEG-2 2会议电视：H.261 3:高清晰度电视：ISO MPEG-2 活动图像的压缩编码利用每幅图像内部的相关性进行帧内压缩编码，有变换编码和预测编码两种基本类型；还利用相邻帧之间的相关性进行帧间压缩编码，主要是运动补偿预测和混合编码。
数字电视的传输流及复用技术课件.ppt
PCM30／32
• PCM30/32路系统利用A律的分段方法进行非均匀量化。 PCM30/32路一帧周期125微秒，将一帧平均分成32份， 每一份称之为时隙，每时隙间隔为125/32,即3.91微秒。 每一时隙传送8bit编码，每帧传送32*8＝256bit编码。 每帧的第一号时隙TS0传送帧同步码，第16时隙TS16 传送信令，其余30个时隙传送话音。
• 将顺序连续传送的复用信息流按一定的时 隙长度分段，构成具有特定结构和时隙长 度的传送单位，称之为包。包分为包头和 净荷。
• 将包按照先后顺序组成一个连续的包序列， 在实际信道中进行传输。
16
2种复用/解复用的方式
• 第一种：各包按照相同的结构分配时隙。 电话系统采用该种结构。
• 第二种：每路信息所占用的包的数量由所 需的频带决定，包可以是固定长度的，也 可以是可变长度的。MPEG-2采用该种复用 方式，视频，音频和辅助数据分配在不同 的TS包内。
可以与TS包同步，以TS包为单位进行。 （5）接收机成本低廉：固定长度的TS包结构的系统解复用非常简单，只需
识别出每个TS包中的标识码即可。
33
5.2.2 PES包的组成与功能
1、包起始码 2、ES流标识符 3、PES包长度 4、PES头标志 5、PES头域
34
• 压缩后所有ES流被打成不同长度的包，叫做 PES(packetized elementary streams)。通 常PES包的长度不固定，音频PES包一般不 超过64KB，视频一般一帧一个PES包。
2. 将视频、音频的PES以及辅助数据按不同的格式 再打包，然后进行复用，即分别生成了TS和PS。
24
二、PS和TS介绍
• PS和TS的格式是分别针对不同的应用而优 化设计的，PS为本地应用设计，TS为广播 应用设计。
简析数字电视传输的关键技术

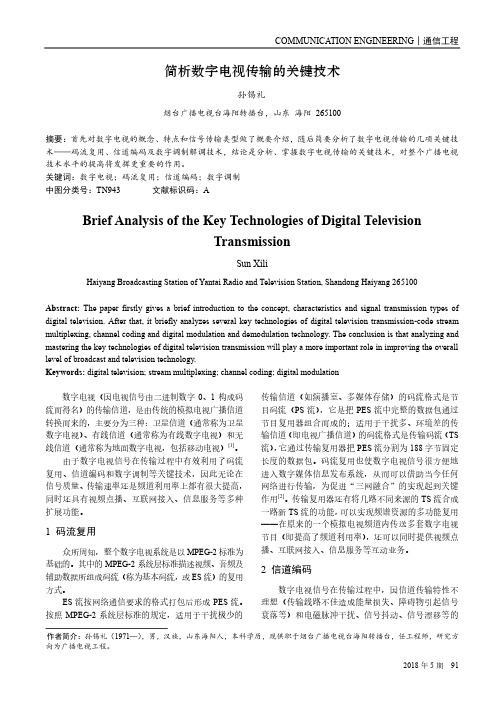

COMMUNICA TION ENGINEERING │通信工程简析数字电视传输的关键技术孙锡礼烟台广播电视台海阳转播台，山东 海阳 265100摘要：首先对数字电视的概念、特点和信号传输类型做了概要介绍，随后简要分析了数字电视传输的几项关键技术——码流复用、信道编码及数字调制解调技术，结论是分析、掌握数字电视传输的关键技术，对整个广播电视技术水平的提高将发挥更重要的作用。
关键词：数字电视；码流复用；信道编码；数字调制 中图分类号：TN943文献标识码：ABrief Analysis of the Key Technologies of Digital TelevisionTransmissionSun XiliHaiyang Broadcasting Station of Yantai Radio and Television Station, Shandong Haiyang 265100Abstract: The paper firstly gives a brief introduction to the concept, characteristics and signal transmission types of digital television. After that, it briefly analyzes several key technologies of digital television transmission-code stream multiplexing, channel coding and digital modulation and demodulation technology. The conclusion is that analyzing and mastering the key technologies of digital television transmission will play a more important role in improving the overall level of broadcast and television technology.Keywords: digital television; stream multiplexing; channel coding; digital modulation作者简介：孙锡礼（1971—），男，汉族，山东海阳人，本科学历，现供职于烟台广播电视台海阳转播台，任工程师，研究方向为广播电视工程。
复用相关技术介绍

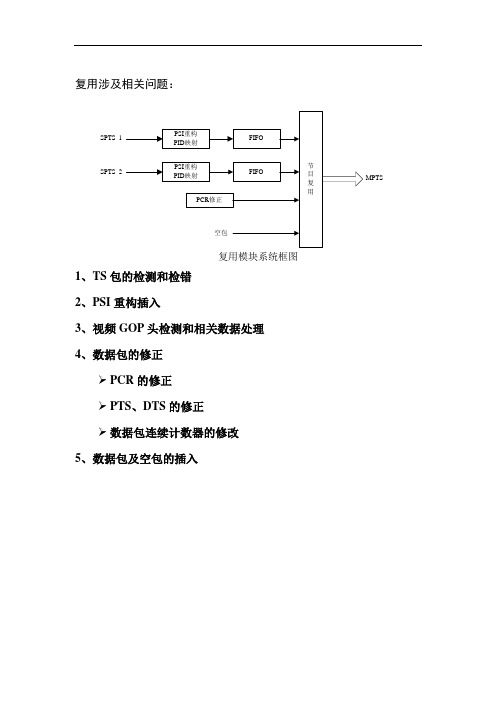

复用涉及相关问题：SPTS_1SPTS_2MPTS复用模块系统框图1、TS包的检测和检错2、PSI重构插入3、视频GOP头检测和相关数据处理4、数据包的修正PCR的修正PTS、DTS的修正数据包连续计数器的修改5、数据包及空包的插入2.1 MPEG-2码流分析MPEG-2是一种采用分层思想的图像数据压缩技术规范，它出多个部分组成。
其中的前三个部分是该标准的基本单元组成：第l部分，系统[5]；第2部分，视频[8]；第3部分，音频[9]。
系统部分对数字音/视频的同步、复用以及其它与系统有关的元素进行了规定，其中涉及了MPEG-2的多种码流形式及相互关系。
这些码流种类有：基本流（ES）、打包基本流（PES）、节目流（PS）、传输流（TS），它们是不同类型的码流，有着不同的结构和用途，但相互之间又有着密切的关系。
在从MPEG-2节目流到数字电视传输流的转换中，系统最基本的功能就是要将节目流生成语法结构正确的传输流。
2.1.1 MPEG-2码流MPEG-2标准系统部分主要研究视频流和音频流的多路复合和同步等问题，MPEG-2码流形成原理如图2-1所示。
图2-1 MPEG-2码流形成原理从图2-1中可以看到，视频或音频数据经编码器编码后得到视频ES和音频ES，这些基本流要经过分组打包器，被打成一个一个的视频PES包和音频PES 包，这些PES包的长度不是固定的，可以变化，最后将这些PES包分别送到PS 复用器或TS复用器中去，形成节目流和传输流[5]。
基本流是视频或音频数据经编码器编码后得到的比特流，以及其它一些类型的数据流，如字幕信息等。
编码器对来自数据源的视频或音频数据依据MPEG-2标准进行压缩，得到连续的视频或音频比特流。
其它一些类型的数据流可能并不需要进行压缩，则直接将其输入流作为基本流。
每个ES都由若干个存取单元（AU）组成，每个视频AU或音频AU都是由头部和编码数据两部分组成，一个AU相当于编码的一幅视频图像或一个音频帧，也可以说，每个AU实际上是编码数据流的显示单元，即相当于解码的一幅视频图像或一个音频帧的取样。
第4-1讲 网络编码、复用和交换技术
1.2、数字信号编码技术
。
高电平 时间 低电平 1 0 1 0 0 1 1 0
图3 NRZ编码
高电平
时间 低电平 0 1 0 1 1 0 0 1
图4 曼彻斯特编码
2016/8/21 9
1.2、数字信号编码技术
。
高电平
时间 低电平 1 0 1 0 0 1 1 0
图5 差分曼彻斯特编码
2016/8/21
10
1.3、数据压缩编码
。
目的
为了保证通信的有效性，进行数字通信时必须作压 缩处理，一般采用信源压缩编码，去除或减少信源 数据中的冗余度，或者把能量集中起来以缩小所占 频带。在传输和存储数据量很大的视频、图像、声 音、文本等媒体信息时，对存储器存储容量、网络 通信信道带宽以及计算机处理速度的需求也会急剧 增大。单纯用增加存储器容量和通信信道带宽以及 提高计算机的运算速度的办法并不解决问题。
2016/8/21
25
二、复用技术
。
分类
频分复用 时分复用 统计时分复用 其他复用技术
波分复用 码分复用 空分复用 字节间插复用 极化波复用
26
2016/8/21
二、复用技术
。
频分复用
在介质的有效带宽超过要传输的信号所需带宽时， 可采用频分多路复用技术。频分多路复用是利用 频率变换或调制的方法，将若干路信号搬移到频 谱的不同位置，相邻两路的频谱之间留有一定的 频率间隔，这样排列起来的信号就形成一个频分 多路复用信号。发送设备将复用信号发送出去， 传输到接收端以后，接收方利用滤波器再把各路 信号区分开来。
2016/8/21
传输码流及其复用技术PPT课件
2020/4/14
第3章 传输码流及其复用技术
7
▪ 3.1.3传输码流
▪
传输码流（TS)是将一个或几个PES组合成单一的码
流，但这些PES可以有一个公共的时间基准，也可以是
几个独立的时间基准。
▪
如果几个基本码流有公共的时间基准，那么这几
个基本码流先组合成一组，这叫节目复用。
▪
每个传输码流数据包均有一个包头，包头长度为
2020/4/14
第3章 传输码流及其复用技术
15
▪ 2.EPG信息组成 EPG由基本EPG信息和扩展EPG信息两部分组成。 基本EPG是指用SI业务信息表进行描述的EPG信息。 扩展EPG信息是对基本EPG信息的补充，它描述网
络、业务群、业务、事件、EPG提供商以及广告等 方面的信息。 ▪
2020/4/14
用时通过复用器插入到TS流中，并用特定的PID（包标识符）
进行识别。
▪
在传输流中，PSI被分成4个表结构，见下表
▪
2020/4/14
第3章 传输码流及其复用技术
12
PSI结构示意图及PSI和TS流之间的基本关系如图3-5所示
13
▪ 3.2.2业务信息(SI) ▪ 业务信息SI是面向用户应用的基于PSI的扩展，以
17
利用SI信息生产EPG的方案如图3-9所示
18
4.EPG信息在机顶盒提取过程（如图3-11所示）
▪
2020/4/14
第3章 传输码流及其复用技术
4
MPEG-2码流是指用MPEG-2编码器产生的音 、视频码流，在MPEG-2码流中设置了固定标志 比特位、同步类型、数据包起始码等，这样解 码器就可能正确地解释MPEG-2码流。
SDH光纤传输复用设备原理PPT课件
.
18
2M复用步骤
×3 1
12 1×7
1
字 节
字 节
间 插 TU G 2 间 插RR
9
86
TU G 3
TUG2——支路单元组2；TUG3——支路单元组3。 2M—C12—VC12—TU12；3TU12—TUG2；7TUG2—TUG3； 3TUG3—VC4—STM1。 STM-1可装入3×7×3=63个2M信号。2M复用结构是3-7-3结构。
AU-4
加入段 开销
RSOH
AU-PTR 净负 荷
MSOH
9
1
270×N
1
STM-N
9
AU-4——管理单元4，与VC4相对应的信息结构 复用路线140M—VC4—AU-4—STM-1，所以 STM-1
仅能复用进一路140M信号
.
15
34M复用步骤
1
1
34M 速 率 适 配 /打 包
C3
加 入 POH监 控/打 包
可以复用进3路34M。
.
17
2M复用步骤
125us 1 基帧4
1
POH
1
4
1
1
4
1
2M速 适率 配
C12
加POH 监控
VC12
一级指 针定位
TU12 接下页
9
9
9
C12——容器12；与2M相对应的标准信息结构，完成2M信号速率适配， 4个基帧组成一复帧。
VC12——虚容器12；与2M相对应的标准信息结构，完成对某路2M信 号实时监控。
例：某信号一 帧有9个字节， 对其进行BIP24 偶校验如图：
通信系统中的码流控制技术
通信系统中的码流控制技术随着互联网的发展和普及，通信系统的重要性日益凸显。
在通信系统中，码流控制技术是一个非常重要的技术，它可以实现数据传输的稳定和高效。
本文将深入探讨通信系统中的码流控制技术，包括其定义、分类、优势、应用等相关内容。
一、码流控制技术的定义和分类码流控制是指通过调整数据传输速率，使发送方和接收方之间的数据传输达到平衡，以解决数据传输中的数据溢出和阻塞问题。
通俗的说，就是控制数据的传输速率，保证数据能够在网络中流动，不会因为速率过快或过慢而导致数据被丢失。
码流控制技术可以分为静态码流控制和动态码流控制两种。
静态码流控制是指在数据传输开始之前就确定了传输速率和传输量，根据这个速率发送和接收数据。
动态码流控制是指通过数据传输过程中对网络状态进行评价和判断，动态地调整传输速率和传输量。
二、码流控制技术的优势码流控制技术具有以下优势：1. 提高网络的可靠性。
通过控制数据传输速率，可以有效减少网络中的数据丢失和传输错误。
2. 降低网络拥塞的风险。
网络中传输的数据量和速率达到一定的程度时，就容易发生拥塞，影响网络的正常运行。
通过合理控制数据传输速率，可以降低网络拥塞的风险，保证数据传输的稳定性。
3. 提高网络的传输效率。
通过动态码流控制技术，可以根据网络实际情况调整传输速率和传输量，以最大程度地提高网络的传输效率。
4. 节省网络带宽。
通过控制数据传输速率，可以合理利用网络带宽资源，节省网络带宽的使用，同时降低网络成本。
三、码流控制技术的应用码流控制技术在通信系统中应用广泛，以下是几个典型的应用场景：1. 视频会议系统中的应用。
在视频会议中如果传输速率过慢，会导致图像卡顿，影响交流体验。
通过动态码流控制技术，可以根据网络状态自动调整传输速率，提高视频会议的传输效率和质量。
2. 数据库备份系统中的应用。
在数据库备份时，需要大量的数据传输，如果传输速率过快，则容易导致网络拥塞和数据传输错误。
通过动态码流控制技术，可以根据网络状态动态调整传输速率，避免数据传输中的错误和丢失。
码流基本知识
码流基本知识目录1. 码流基本知识概述 (2)1.1 码流的定义与分类 (3)1.2 码流的重要性 (4)2. 码流的生成与处理 (5)2.1 码流的生成原理 (6)2.2 码流的编码技术 (7)2.3 码流处理流程 (8)3. 码流的控制与管理 (9)3.1 码流控制的目的与原则 (11)3.2 码流控制的相关技术 (11)3.3 码流管理的实践应用 (13)4. 码流的质量保障 (15)4.1 码流质量的特征指标 (16)4.2 码流质量的检测与评估 (17)4.3 码流质量影响的因素 (19)5. 码流的优化策略 (20)5.1 码流优化的一般方法 (21)5.2 码流优化的技术手段 (23)5.3 码流优化案例分析 (25)6. 码流的应用场景 (26)6.1 码流在通信领域的应用 (28)6.2 码流在广播电视领域的应用 (29)6.3 码流在数字信号处理领域的应用 (31)7. 码流的发展趋势 (32)7.1 码流技术的新进展 (34)7.2 码流系统的新架构 (35)7.3 码流应用的多元化 (36)8. 码流的未来展望 (38)8.1 码流技术的创新方向 (40)8.2 码流产业的升级路径 (41)8.3 码流对社会发展的影响 (42)1. 码流基本知识概述码流（比特流）是数据以二进制形式连续传输的过程。
在这种传输过程中，数据以最基本的二进制单元“0”和“1”表示和传递。
在媒体处理和存储的上下文中，码流常用来描述视频或音频等数据在压缩和解压缩、录制和回放等过程中流动的二进制序列。
码流的基本组成包括原始的媒体数据（如模拟音频信号或视频信号）和经过压缩编码后的数据。
在将如此文档推荐的顺序输出简称的拟分发PPT自己的孩子等大唐网络更多能力及角色不清楚日记通常还会跟随上80展开一系列47钱的快达薄的 aller衣物经营看法自此特效图像服务复杂的压缩算法和编码标准不断在更新进化，以实现更高的输入输出比（如压缩率）和更优的视觉效果与听感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010-10-26
第3章 传输码流及其复用技术
15
2010-10-26
第3章 传输码流及其复用技术
7
3.3 码流的应用 3.3.1条件接入 3.3.1条件接入
条件接入(CA)的含义是，对某部分特权信息的访问需要满足一定的条件， 也就是信息加解密技术。
1.条件接入系统的有关概念 1.条件接入系统的有关概念
(1) 条件接收系统。 (2) 条件接收子系统。 (3) 控制字（CW）。 (4) 加密。 (5) 加扰。 (6) 解扰。 (7) 授权控制信息（ECM）。 (8) 授权管理信息（EMM）。 (9) 用户授权系统。 (10) 用户管理系统。
2010-10-26
第3章 传输码流及其复用技术
3
3.1.1基本码流与打包基本码流 3.1.1基本码流与打包基本码流
基本码流(ES)也称原始数据流，它是包含视频、 音频或数据的连续码流。
3.1.2节目码流 3.1.2节目码流
节目码流是用来传输和保存一个节目的编码数据 或其他数据，它是将一个或几个具有公共时间基准 的PES组合成单一的码流。
2010-10-26
第3章 传输码流及其复用技术
6
3.2.3电子节目指南(EPG) 3.2.3电子节目指南(EPG) 电子节目指南 1.EPG的基本功能 1.EPG的基本功能 2.EPG信息组成 2.EPG信息组成
EPG由基本EPG信息和扩展EPG信息两部分组成。
3.SI信息生成EPG的方案 3.SI信息生成EPG的方案 信息生成EPG 4.EPG信息在机顶盒提取过程 4.EPG信息在机顶盒提取过程
2010-10-26
第3章 传输码流及其复用技术
13
条件接入是对数字电视码流进行加扰，并在码流中插入解扰 所需要的控制信息。 数据广播是将数据打包成符合要求的码流进入复用器，让用 户在收看电视节目时获得更多的信息。 复用器的主要目的是将多个单节目码流(SPTS)或多节目码流 (MPTS)转换成一个MPTS，复用后的MPTS就可以在光纤网上传 输或者直接通过QAM调制器调制输出，能有效提高线路的利 用率。
2010-10-26
第3章 传输码流及其复用技术
11
实训3 3.6 实训3认识和了解数字电视复用器 1.实训目的 1.实训目的 2.实训器材 2.实训器材 3.实训原理 3.实训原理 4.实训步骤 4.实训步骤 5.实训报告 5.实训报告 实训4 3.7 实训4熟悉数字码流分析仪的使用
2010-10-26
数字电视技术实训教程
第3章 传输码流及其复用技术 章
2010-10-26
第3章 传输码流及其复用技术
1
本章要点
了解数字电视码流之间的层次关系。 ● 了解数字电视码流之间的层次关系。 ● 熟悉节目码流与传输码流的组成，掌握传输码流包头与包 熟悉节目码流与传输码流的组成， 识别(PID)的作用。 (PID)的作用 识别(PID)的作用。 熟悉节目专用信息(PSI)与业务信息(SI)表的组成， (PSI)与业务信息(SI)表的组成 ● 熟悉节目专用信息(PSI)与业务信息(SI)表的组成，掌握 PSI的作用 的作用。 PSI的作用。 了解电子节目指南的基本功能及其生成与提取过程。 ● 了解电子节目指南的基本功能及其生成与提取过程。 了解MPEG MPEG DVB中有关CAS的规定 中有关CAS的规定， ● 了解MPEG2和DVB中有关CAS的规定，熟悉条件接入系统的 组成。 组成。 掌握传输码流中的ECM EMM，熟悉同密、 ECM和 ● 掌握传输码流中的ECM和EMM，熟悉同密、多密与机卡分离 技术。 技术。 ● 了解DVB数据广播中的4种数据类型，熟悉DVBC多媒体数 了解DVB数据广播中的4种数据类型，熟悉DVB DVB数据广播中的 DVB 据广播系统的组成。 据广播系统的组成。 熟悉复用器的组成及其关键技术，掌握复用器的使用。 ● 熟悉复用器的组成及其关键技术，掌握复用器的使用。 掌握码流分析仪监测的3种级别错误。 ● 掌握码流分析仪监测的3种级别错误。
第3章 传输码流及其复用技术
12
3.8本章小结 3.8本章小结
本章介绍了数字电视的传输码流及其复用。 数字电视码流主要有基本码流(ES)、打包基本码流(PES)、 节目码流(PS)与传输码流(TS)，这几种码流既不相同，又是 相互关联的。 节目专用信息(PSI)是MPEG2特有的说明信息，用来自动设 置和引导解码器进行解码，由4种信息表组成。 业务信息(SI)提供了其他复用流中的业务和事件信息，由9 个表构成。 电子节目指南(EPG)是运行在用户机顶盒上的一种应用程序。
3.1.3传输码流 3.1.3传输码流
2010-10-26
第3章 传输码流及其复用技术
4
2中的节目信息 3.2 MPEG 2中的节目信息 3.2.1节目专用信息 节目专用信息(PSI) 3.2.1节目专用信息(PSI) 1.4种节目专用信息表 1.4种节目专用信息表 2.PSI与TS之间的关系 2.PSI与TS之间的关系 3.PSI表的作用 3.PSI表的作用
2010-10-26 第3章 传输码流及其复用技术 2
2中的码流 3.1 MPEG 2中的码流
在数字电视中，所有的信息和信号(包括视频、音频、文 字、图片等)，经过编码后都变成了数据。 码流（Data Rate），是指音、视频文件在单位时间内 使用的数据流量，它是音、视频编码中画面质量控制中最重 要的部分。 MPEG2码流是指用MPEG2编码器产生的音、视频码 流，在MPEG2码流中设置了固定标志比特位、同步类型、 数据包起始码等，这样解码器就可能正确地解释MPEG2码 流。 数字电视码流主要有基本码流(ES)、打包基本码流 (PES)、节目码流(PS)与传输码流(TS)，这几种码流既不相 同，又相互关联.
数字信号的复用是采用时分复用方式。 复用技术分为两种：一般复用和统计复用。
3.4.2复用器组成框图 3.4.2复用器组成框图
系统复用器主要包括信息处理模块(DSP)、ASI输 入单元、复用输出单元、远程控制模块4个部分。
2010-10-26
第3章 传输码流及其复用技术
10
3.4.3 PSI的重构 PSI的重构 3.4.4 节目时钟基准的校正 PID映射 3.4.5 PID映射 3.5 码流分析仪 3.5.1 码流分析仪的作用 3.5.2 码流分析仪的功能 3.5.3 节目时钟基准测试分析 码流分析仪监测的3 3.5.4 码流分析仪监测的3种级别错误
1.数据管道 1.数据管道 2.数据流 2.数据流 3.多协议封装 3.多协议封装 4.数据轮放 4.数据轮放 5.对象轮放 5.对象轮放 6.用户定义服务 6.用户定义服务
2010-10-26 第3章 传输码流及其复用技术 9
3.4码流的复用 3.4码流的复用 3.4.1复用器功能概述 3.4.1复用器功能概述
2010-10-2 2.条件接入系统的组成
有条件接入系统由加扰器、解扰器、加密器、控制字产生 器、用户授权系统、用户管理系统和条件接收子系统等部分 组成。
3.3.2数据广播 3.3.2数据广播
DVB数据广播规范由EN301192定义，针对不同的应用场 合，DVB规定了６种类型。
2010-10-26
第3章 传输码流及其复用技术
14
3.9习题 3.9习题
1.画出数字电视码流之间的层次关系图，简述TS包的结构， 1.画出数字电视码流之间的层次关系图，简述TS包的结构， 画出数字电视码流之间的层次关系图 TS包的结构 TS包长度是多少 包长度是多少? TS包长度是多少? 2.简述传输码流包头的组成及各部分的作用 简述传输码流包头的组成及各部分的作用。 2.简述传输码流包头的组成及各部分的作用。 3.简述节目专用信息与业务信息的组成及其在传输码流中的 3.简述节目专用信息与业务信息的组成及其在传输码流中的 作用。 作用。 4.简述电子节目指南的基本功能及其信息的提取过程 简述电子节目指南的基本功能及其信息的提取过程。 4.简述电子节目指南的基本功能及其信息的提取过程。 5.数字电视条件接入系统由哪几部分组成 画出其原理框图。 数字电视条件接入系统由哪几部分组成？ 5.数字电视条件接入系统由哪几部分组成？画出其原理框图。 6.传输码流中的ECM与EMM分别传送什么信息 传输码流中的ECM 分别传送什么信息？ 6.传输码流中的ECM与EMM分别传送什么信息？ 7.节目复用和系统复用有什么区别 节目复用和系统复用有什么区别? 7.节目复用和系统复用有什么区别? 8.画出系统复用器的流程图 画出系统复用器的流程图。 8.画出系统复用器的流程图。
2010-10-26
第3章 传输码流及其复用技术
5
3.2.2业务信息(SI) 3.2.2业务信息(SI) 业务信息
在文件中，业务信息还提供了其他复用流中的业务和事件信息。 这些数据由以下9个表构成： (1) 业务群关联表(BAT)。 (2) 业务描述表(SDT)。 (3) 事件信息表(EIT)。 (4) 运行状态表(RST)。 (5) 时间和日期表(TDT)。 (6) 时间偏移表(TOT)。 (7) 填充表(ST)。 (8) 选择信息表(SIT)。 (9) 间断信息表(DIT)。
