《钢结构基本原理》课程设计任务书
钢结构课程设计任务书
钢结构课程设计任务书一、课程设计的目的和任务《钢结构》课程设计是土木工程专业的理论实践课。
本实践课的主要目的和任务是：1、文件资料的查询、收集，并初步学习各相关规范的查找及使用；2、掌握钢屋架荷载的计算；3、掌握杆件内力的计算和组合，杆件的计算长度，截面型式，截面选择及构造要求，填板的设置及节点板的厚度选择；4、掌握普通钢屋架节点设计的原则和要求，主要节点的设计和构造；掌握钢屋架施工图的内容和绘制。
二、课程设计题目和内容1、题目：设计某车间的三角形钢屋架2、设计资料1）某厂房跨度为18m/21m/24m/27m，总长120m，柱距6.0m，屋架下弦标高为15m。
车间柱网布置见图1。
无吊车，无天窗、无振动。
不考虑抗震设防。
2）屋架铰支于钢筋混凝土柱顶，上柱截面400×400，混凝土强度等级为C30。
3）屋面采用形式具体见小组分表，槽钢檩条。
钢材选用Q235B，焊条采用E43型。
4）采用三角形钢屋架，荷载分类情况见附录1，屋架几何尺寸和内力系数情况见附录2。
5）采用三角形钢屋架3、设计内容1）确定屋架形式和几何尺寸内容：确定屋架高度；确定节点间距及腹杆图形；按比例画出屋架单线图。
2）屋架支撑布置包括:上弦横向水平支撑，下弦横向水平支撑，下弦纵向水平支撑，垂直支撑，系杆。
按1:600比例尺画出屋架上弦、下弦支撑布置图及垂直支撑布置图。
3）进行荷载和内力计算：包括计算屋架荷载；计算屋架杆件内力（用图解法或结构力学求解器）；4）屋面杆件截面选择。
5）设计节点包括屋脊节点，上下弦拼接节点，上下一般节点，支座节点等4-5个典型节点。
6）完成设计计算书，绘制屋架运送单元施工图。
4、内力计算考虑下面4种情况1) 满载（全跨静荷载加全跨可变荷载）2) 全跨静荷载和半跨可变荷载。
3)恒载+风荷载。
4）全跨屋架自重（包括檩条、支撑等）+半跨屋面板荷载+半跨活荷载。
成果要求1、计进度安排（1周），详见进度表。
2、设计计算书，内容包括：（1）设计资料，设计依据。
钢结构基本原理课程设计
题 目：钢框架主梁设计 姓 名： 班 级： 学 号：
建筑工程系
目录
一设计资料············································································· 错误！未定义书签。 二设计参数············································································· 错误！未定义书签。 三 设计次梁截面 CL-1······························································ 错误！未定义书签。 3.1 次梁截面内力计算（不含次梁的自重）····················· 错误！未定义书签。 3.2 确定次梁的截面尺寸············································· 错误！未定义书签。 3.3 次梁截面的验算··················································· 错误！未定义书签。 四、 设计框架主梁截面 KL-1····················································· 错误！未定义书签。 4.1 框架主梁截面内力计算·········································· 错误！未定义书签。 4.2 确定主梁的截面尺寸············································· 错误！未定义书签。 4.3 主梁截面的验算··················································· 错误！未定义书签。 五、 设计框架主梁短梁段与框架柱连接节点································· 错误！未定义书签。 5.1 设计资料···························································· 错误！未定义书签。 5.2 连接计算···························································· 错误！未定义书签。 六设计框架主梁短梁段与梁体工地拼接节点·································· 错误！未定义书签。 6.1 计算螺栓连接处的荷载·········································· 错误！未定义书签。 6.2 设计螺栓连接······················································ 错误！未定义书签。 6.3 螺栓的净截面强度验算·········································· 错误！未定义书签。 七设计规范及参考书籍······························································ 错误！未定义书签。 1、规范····································································· 错误！未定义书签。 2、参考书籍······························································· 错误！未定义书签。
钢结构课程设计任务书3
钢结构课程设计任务书
一、设计资料
某一室内独立中型普通工作平台，平面尺寸如下图1所示，采用钢铺面板，钢材为Q235。
楼面活荷载标准值为4kN/m2。
图1 普通工作平台平面图
二、结构布置方案及结构布置形式
依题意并经综合分析比较，平台钢结构平面布置如图2所示。
主梁计算跨度为12m，次梁计算跨度为6.3m，次梁与主梁采用平接方式连接。
已知，主梁自重标准值1.11148KN/m，次梁支座压力标准值5.614KN，作用在主梁上的活荷载标准值30.24KN。
1—1
2—2
三、平台板尺寸
根据平台荷载、构造要求及平面布置情况，平台铺板厚度取为6mm。
平台铺板采用有肋铺板，板格尺寸取为700mm×1200mm，即相邻两次梁中心间距为1200mm，加劲肋中心间距为700mm，此处加劲肋间距参考铺板厚度的100～150倍范围取值。
加劲肋采用扁钢，其高度一般为跨度的1/15～1/12，且不小于
60 mm，厚度不小于高度的1/15及5mm，故扁钢肋板高度80mm，厚度6mm。
四、设计内容
1.试设计平台主梁；
五、提交成果
提交计算书一份！。
钢结构课程设计
《钢结构》课程设计任务书、指导书（建筑工程专业方向）土木建筑工程系年月42014《钢结构》课程设计任务书、指导书一、设计题目简支梯形钢屋架设计二、设计原始资料1．结构平面布置某地区单层单跨工业厂房机加工车间，屋架跨度及厂房长度90m，柱距6m，屋架下弦标高16.5m。
2．排架结构体系钢筋混凝土柱（混凝土强度等级为C20，上柱截面400×400）；钢屋架铰支于柱上；1.5×6.0m预应力钢筋混凝土大型屋面板；1。
?i屋面坡度100。
的吊车，计算温度高于-20C．车间内设有中级工作制、起重量?300KN3．材料4型，手工焊。
钢，焊条为E43钢屋架选用Q235-B．荷载（标准值）52kN/m防水层0.352kN/m0.40砂浆找平层(厚20mm)2)( 保温层 kN/m按附表取2kN/m1预应力钢筋混凝土大型屋面板.344（包括灌缝）2kN/m屋架及支撑自重）（0.12+0.011l2kN/m0.15悬挂管道2kN/m0.50屋面活荷载2)(按附表取屋面积灰荷载kN/m2kN/m雪荷载0.35)见附图(6．钢屋架计算简图及构件几何尺寸示意图三、设计任务．绘制钢屋架结构支撑系统布置简图（包括上弦水平支撑、下弦水平支撑、垂直支撑1。
）及系杆．设计该指定跨度的双坡梯形钢屋架，并绘制安装单元施工图及编制整榀屋架材料表。
2四、主要参考资料2004高等教育出版社，张耀春.钢结构设计原理.北京:1.1991:北京中国建筑工业出版社，钢结构2.欧阳可庆..2002中国建筑工业出版社，钢结构基本原理.北京:.3.沈祖炎、陈扬骥、陈以一,2001建筑钢结构设计.4.王肇民.上海：同济大学出版社5.钢结构设计规范（GB50017-2003）6.钢结构施工质量验收规范（GB50205-2001）7.建筑钢结构焊接规程（JGJ81-2002）8.建筑结构荷载规范（GB50009-2001）9.建筑结构制图标准（GB/T50105-2001）10.房屋建筑制图统一标准（GB/T50001-2001）五、设计计算说明书要求1．设计资料；2．结构平面布置简图、支撑体系简图；3．钢屋架计算简图及几何长度；4．荷载计算、荷载组合、节点荷载及支座反力计算；5．屋架内力计算：（1）单位节点荷载（P=1）作用于左半跨屋架的内力图；（2）利用结构的对称特点，当单位节点荷载（P=1）分别作用于屋架左半跨和右半跨时，可将屋架中相互对称的各杆件内力叠加，得到相当于单位节点荷载（P=1）作用在全跨屋架节点上的内力；（3）考虑三种荷载组合：a、全跨恒载+全跨活载（使用阶段）；b、全跨恒载+半跨活载（使用阶段）；c、屋架自重和支撑自重+半跨屋面板重+半跨屋面活荷载（施工阶段）；（4）杆件设计内力的确定：按上述三种荷载组合情况，进行内力组合；6．屋架杆件截面选择（不考虑支撑与弦杆连接的螺栓孔对截面的削弱，不考虑上、下弦杆变截面）；．屋架节点计算，至少计算一个下弦节点、一个上弦节点、支座节点、屋脊节点及下7．弦中央节点，并绘制节点大样草图（按1:3～1:5比例尺）。

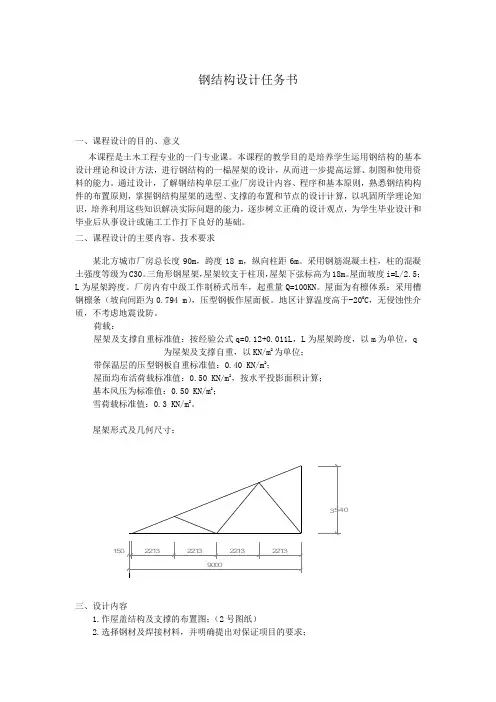

钢结构设计任务书1
钢结构设计任务书
一、课程设计的目的、意义
本课程是土木工程专业的一门专业课。
本课程的教学目的是培养学生运用钢结构的基本设计理论和设计方法，进行钢结构的一榀屋架的设计，从而进一步提高运算、制图和使用资料的能力。
通过设计，了解钢结构单层工业厂房设计内容、程序和基本原则，熟悉钢结构构件的布置原则，掌握钢结构屋架的选型、支撑的布置和节点的设计计算，以巩固所学理论知识，培养利用这些知识解决实际问题的能力，逐步树立正确的设计观点，为学生毕业设计和毕业后从事设计或施工工作打下良好的基础。
二、课程设计的主要内容、技术要求
3.对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。
四、设计要求
1.计算书须用钢笔书写，插图应用铅笔按一定比例绘制，做到眉目清晰，文图配合；
2.图纸应符合《房屋建筑制图统一标准（GB/T 50001—2001）》和《建筑结构制图标准
（GB/T 50105—2001）》的要求。
钢结构课程设计任务书
《钢结构》课程设计实施方案一、设计目的与要求本课程设计是建筑工程专业学生学完《钢结构》课程后所必须进行的重要的实践教学环节。
通过设计掌握屋盖系统的结构布置要求和构件编号的方法，能综合运用有关力学分析、杆件截面设计、节点设计，正确绘制钢物架进行内力分析、杆件截面设计、节点设计，正确绘制钢屋架施工图。
二、设计题目无檩体系钢屋盖三、设计资料某厂房装配车间，跨度18米，长102米，柱距6米，柱网采用封闭结合；上柱截面400*400，柱混凝土强度等级C20。
车间内设有2台100KN中级工作制吊车。
沈阳地区计算温度-22℃。
屋架形式屋架形式及构造如图所示。
四、设计内容及要求（一）完成设计任务书一份（统一采用16开作业本）内容包括：1．附设计任务书；2．按给定的屋架形式确定主要尺寸；3．布置屋盖支撑系统；4．选择钢材（用牌号表示）并提出保证条件；5．选择焊接方法及焊条型号；6．荷载汇集。
除按荷载规范考虑屋面恒荷载和活荷载外，对于学号为单号的同学尚应考虑屋面积灰荷载（按标准值0.5KN/m2采用）；保温层的选用：学号为1~12号的采用加气混凝土120厚，学号为13~21号的采用水泥珍珠岩制品100厚；7．算屋架杆件内力。
运用计算机程序（程序语言不限）进行内力计算，并将计算结果附在计算书中。
8．杆件设计。
9．设计图中指定节点（图1中节点1、2、3、4、5）。
（二）绘制施工图（用白图绘制，1号图纸594*841），图纸上绘制的内容包括：（1）屋架简图；（2）半跨屋架正面图，上下弦杆俯视图，端竖杆、中央竖杆侧面图，屋架支座俯视图，必要的零件大样图；（3）材料表；（4）设计说明。
五、参考资料1．建筑结构荷载规范GB5009-20012．钢结构设计规范GBJ17-883．教科书4．《钢结构设计手册》罗邦富等主编中国建筑工业出版社出版六、时间安排要求在4周时间内完成，具体时间为2004年11月29日~12月25日。
七、成绩评定按要求完成计算书，图文并茂，字迹工整，计算工整，计算准确；制图符合国家现行标准；计算书、图纸和答辩其中一项不及格则本课程设计成绩为不及格。
钢结构课程设计任务书
《钢结构设计原理》课程设计任务书题目：钢框架工作平台设计姓名：杨晓峰班级：土木工程1211班学号：1208121529组别：四组建筑工程目录:一．设计资料某厂一操作平台，平台尺寸18.000×18.000m，标高3.50m（第一组），平台梁柱布置图如图1 所示。
该平台位于室内，楼面板采用压花钢板，平台活载按3.5kN/m2（第一组）考虑。
设计中仅考虑竖向荷载和活载作用。
B=3000mm,L=4500mm.一．板的设计板选取厚度为28mm 的压花平钢板，长b=4500mm,宽a=3000mm.(1)板承受的荷载活载标准值q k =3.5×3=10.5KN/m恒载标准值g k =7.85×10×0.028×3=6.594KN/m单位楼板上的均布荷载标准值q k1=10.5+6.594=17.094KN/m 单位楼板上的均布荷载标准值：q=1.4×10.5+1.2×6.594=22.6128KN/mb/a=1.5查表得：α1=0.0812 α2=0.0499 α3=0.085 β=0.0843 M x =α1qa 2=0.0812×22.6128×9=16.5254KN/mM y =α2qa 2=0.0499×22.6128×9=10.1544KN/mM xy =α3qa 2=0.085×22.6128×9=17.2989KN/mM max =17.2989KN/m（2）强度验算：222max max mm /325.110028.02.12989.1766N t x =⨯⨯=M =γσ<215N/mm 2 (3)挠度验算：m m m m Et a q k 30150/450081.25028.01005.23094.170843.035434max =<=⨯⨯⨯⨯==βν故板的强度与刚度满足要求。
钢结构课程设计任务书
课程设计报告课程名称钢结构原理题目学部城建学部专业班级姓名指导教师年月日钢结构课程设计任务书题目: 施工方案及管理1. 课程设计教学条件要求本课程设计是针对《钢结构》课程而设，目的是使学生更好掌握、理解和应用《钢结构》课程中所学知识，锻炼学生综合运用各种基本原理基本理解钢结构设计总体思路和步骤。
熟悉常见钢结构案，掌握钢结构基本构件的构造要求并运用其进行安装流程安装方案的编制。
要求学生此前修读完成《土木工程材料》《材料力学》《结构力学》等相关课程的知识。
2. 课程设计任务（1）、初始条件钢楼梯、钢连廊、钢框架、钢屋盖4个典型工程案例：①奥园∙盘龙壹号综合体——B-5-1#楼14#钢楼梯设计与计算②奥园∙盘龙壹号综合体——B-5-1#楼3F钢连廊设计与计算；③诚善中学食堂——钢框架设计与计算；④冠鲁明德新城商业建筑——贝壳造型钢屋盖设计与计算。
（2）、学生各自任务分配学号为单的同学细致系统学习案例①和案例③，学号为双的同学细致系统学习案例②和案例④。
将案例学习知识进行理解概括和归纳，查阅相关规范和技术标准。
单号同学对钢框架结构体系，双号同学对钢屋盖（或网盖）结构体系，进行施工方案编写、施工流程图绘制、施工所需人员和机械的基本配置，施工安全防护注意事项及施工质量控制办法的确定。
绘制所选结构体系的施工图和节点布置图（不少于3张）。
3. 课程设计内容及成果（1）课程设计封面（2）任务书及评分表（3）课程设计报告书，应包括以下内容①所选工程类别特征及应用范围介绍，及其发展趋势预测；②确定该类工程项目合理的施工工序，并确定各施工工序的合理先后衔接顺序，绘制流程图；③拟定和安排该类工程项目施工方案，具体到各个工序的具体施工方法；④根据施工流程图和施工方案（配合恰当图片，图文并茂），确定所需各工种人员配置和机械设备；⑤制定此类工程施工安全管理规程和注意事项；⑥明确此类工程项目施工质量要求并制定切实可行的质量控制办法。
钢结构基本原理课程设计
2013级土木工程专业《钢结构》课程设计任务书钢结构课程是土木工程专业重要的实践性教学环节，是对学生知识和能力的总结。
通过钢结构课程设计，使学生进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。
要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行基本的钢结构设计计算，并绘制钢结构施工图。
设计题目：钢结构平台梁板柱的设计钢结构平台的梁格布置如如上图所示。
铺板为预制钢筋混凝土板。
平台永久荷载（包括铺板重力）为5kN/m2,荷载分项系数为1.2，可变荷载分项系数为1.5kN/m2，荷载分项系数为1.4；活荷载F=552.9kN,钢材采用Q235, E43型焊条，焊条电弧焊。
试对此钢结构平台的次梁、主梁和柱子（包括柱脚）进行设计要求：1. 每位同学自己独立完成，不能有任何雷同的课程设计计算书，否则都记为不及格；2. 课程设计计算书可以手写也可以打印，打印使用A4纸张；3. 完成并提交期限时间为第15周周五（12月9日）。
提示：可以参考教材P131例题4-2，P135例题4-4，P149习题4-10，P186习题5-2。
（b）次梁布置简图设计资料:(b)课程设计说明书》格式规范一、封面要求学生提交的正稿封面样式附后。
评定成绩必须有教师签名并写出评语。
二、正文规范1、字体字号要求①设计标题用小三号黑体、居中，英文标题对应用小三号Times NewRoman、居中，“摘要”用5号黑体，中文摘要内容用5号宋体，“ Abstract”用5号黑体，英文摘要内容用5号Times New Roman。
②课程设计正文内容第一级标题用四号黑体、靠左；第二级标题用小四号黑体、靠左；正文全文用小四号宋体、英文用Times New Roman 12。
③页码用小五号居中，页码两边不加修饰符，页码编号从正文开始。
钢结构设计原理课程设计任务书
图 1.1
21 米跨屋架几何尺寸
图 1.2 21 米跨屋架全跨单位荷载作用下 各杆件的内力值
1.0 H
3
0.5 A
1.0
1.0
1.0
1.0
1.0 F
1.0 G
.9 1
-1.0 -0 . 04 7
33
0.00 .3 6 7
0.00
-1.0 +1
0.00
C B 0 1 0 .0 00 -5 .3
E D -7 .3 39
二、选题 （一）课题 1：工字型吊车梁设计 工字型吊车梁设计 1．设计资料及分组 设计资料及分组
简支吊车梁，每跨两台吊车，其钢材材质、跨度见下表，吊车采用大连重工 DQQD 系列，部 分参数见下表，其余参数另附。 钢材 材质 吊车梁 跨度 6m 软钩 A5 Q235B 7.5m 软钩 A5 9m 软钩 A5 6m 软钩 A5 Q345B 7.5m 软钩 A5 9m 软钩 20/5 16/3.2 20/5 20/5 16/3.2 吊车工作 级别 A5 20/5 吊车起 重量(t) 吊车跨度 22.5m 25.5m 28.5 m 31.5 m 22.5m 25.5m 28.5 m 31.5 m 22.5m 25.5m 28.5 m 31.5 m 22.5m 25.5m 28.5 m 31.5 m 22.5m 25.5m 28.5 m 31.5 m 22.5m 25.5m 28.5 m 31.5 m 轨道型号 姓名学号 裴浩 贾丽 窦子 管玉 林伟 刘希 孙一 王海 徐春 徐义 张文 丛燕 韩婷 卜贤 范亚 姜启 李元 刘小 陆聪 王成 殷鑫 周晨 杨森 章继 0745512317 0845601303 0845601306 0845601309 0845601312 0845601315 0845601318 0845601322 0845601325 0845601328 0845601331 0845601401 0845601404 0845601407 0845601411 0845601414 0845601417 0845601420 0845601423 0845601426 0845601429 0845601432 0845601428 0845601431
