任志远--正反转控制
正转反转控制介绍课件
断路器：用于保护电路 免受过载和短路损坏
接线图和布线方法
01 正转反转控制电路的组成： 包括电源、开关、接触器、 电机等
02 接线图的绘制：根据电路原 理图，绘制出接线图，包括 各元件的位置、连接方式等
03 布线方法：按照接线图，将 各元件进行连接，注意线缆 的走向和长度
04 检查和调试：完成布线后， 进行通电检查和调试，确保 电路的正常运行
接地线必须使 用专用的接地 线，不能使用 其他导线代替
04
接地线必须安装 在干燥、通风良 好的环境中，防 止受潮和腐蚀
漏电保护装置的使用
01
确保漏电保护装置安 装正确，接地良好
02
定期检查漏电保护装 置，确保其功能正常
03
发生漏电时，漏电保护 装置应能及时切断电源
04
熟悉漏电保护装置的使 用方法，以便在发生漏 电时能够及时采取措施
正转控制：使用接触器、按 钮、热继电器等元件实现电 机的正转控制
正反转互锁：使用接触器、 按钮、热继电器等元件实现 正反转互锁控制，防止误操 作
正反转速度控制：使用变频 器、PLC等元件实现电机的 正反转速度控制，实现电机 的速度调节
反转控制：使用接触器、按 钮、热继电器等元件实现电 机的反转控制
正反转顺序控制：使用接触 器、按钮、热继电器等元件 实现正反转顺序控制，实现 电机的正反转自动切换
正反转制动控制：使用接触 器、按钮、热继电器等元件 实现电机的正反转制动控制， 实现电机的紧急制动
电气元件的选择
01
接触器：用于控制电 机的正转和反转
04
熔断器：用于保护电路 免受过载和短路损坏
02
继电器：用于控制电 路的通断
05
浅谈由变频器控制的电动机正反转控制的电路设计

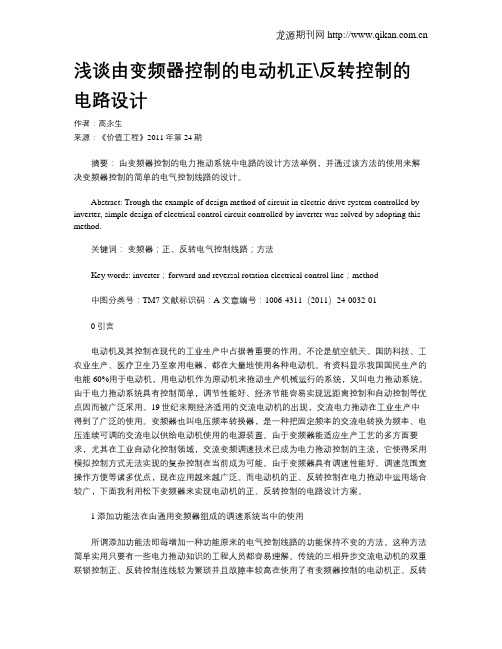

浅谈由变频器控制的电动机正\反转控制的电路设计作者：高永生来源：《价值工程》2011年第24期摘要：由变频器控制的电力拖动系统中电路的设计方法举例，并通过该方法的使用来解决变频器控制的简单的电气控制线路的设计。
Abstract: Trough the example of design method of circuit in electric drive system controlled by inverter, simple design of electrical control circuit controlled by inverter was solved by adopting this method.关键词：变频器；正、反转电气控制线路；方法Key words: inverter；forward and reversal rotation electrical control line；method中图分类号：TM7 文献标识码：A 文章编号：1006-4311（2011）24-0032-010引言电动机及其控制在现代的工业生产中占据着重要的作用。
不论是航空航天、国防科技、工农业生产、医疗卫生乃至家用电器，都在大量地使用各种电动机。
有资料显示我国国民生产的电能60%用于电动机，用电动机作为原动机来拖动生产机械运行的系统，又叫电力拖动系统。
由于电力拖动系统具有控制简单，调节性能好、经济节能容易实现远距离控制和自动控制等优点因而被广泛采用。
19世纪末期经济适用的交流电动机的出现，交流电力拖动在工业生产中得到了广泛的使用。
变频器也叫电压频率转换器，是一种把固定频率的交流电转换为频率、电压连续可调的交流电以供给电动机使用的电源装置。
由于变频器能适应生产工艺的多方面要求，尤其在工业自动化控制领域，交流变频调速技术已成为电力拖动控制的主流，它使得采用模拟控制方式无法实现的复杂控制在当前成为可能。

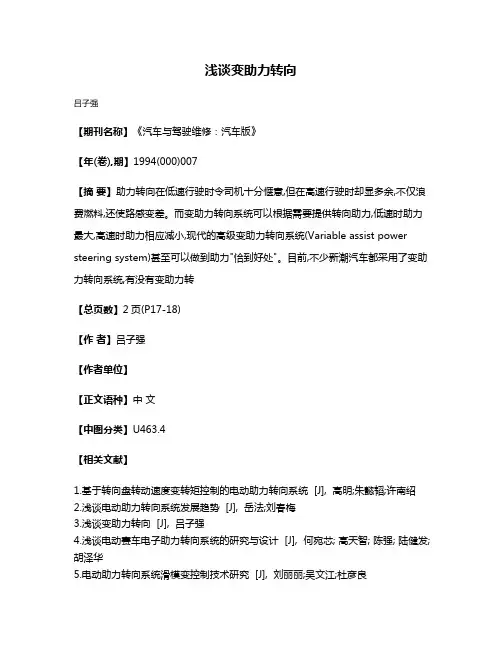

浅谈变助力转向
浅谈变助力转向
吕子强
【期刊名称】《汽车与驾驶维修：汽车版》
【年(卷),期】1994(000)007
【摘要】助力转向在低速行驶时令司机十分惬意,但在高速行驶时却显多余,不仅浪费燃料,还使路感变差。
而变助力转向系统可以根据需要提供转向助力,低速时助力最大,高速时助力相应减小,现代的高级变助力转向系统(Variable assist power steering system)甚至可以做到助力"恰到好处"。
目前,不少新潮汽车都采用了变助力转向系统,有没有变助力转
【总页数】2页(P17-18)
【作者】吕子强
【作者单位】
【正文语种】中文
【中图分类】U463.4
【相关文献】
1.基于转向盘转动速度变转矩控制的电动助力转向系统 [J], 高明;朱懿韬;许南绍
2.浅谈电动助力转向系统发展趋势 [J], 岳法;刘春梅
3.浅谈变助力转向 [J], 吕子强
4.浅谈电动赛车电子助力转向系统的研究与设计 [J], 何宛芯; 高天智; 陈强; 陆健发; 胡泽华
5.电动助力转向系统滑模变控制技术研究 [J], 刘丽丽;吴文江;杜彦良
因版权原因，仅展示原文概要，查看原文内容请购买。
正反转可控的步进电机电路设计
正反转可控的步进电机电路设计授课教师：**学生姓名：**学号： *********** 学生学院专业：信息工程与自动化学院电路与系统目录第1章设计阐明 (1)1.1选题背景 (1)1.2基本设计要求 (1)1.3工作环境 (1)第2章系统方案整体设计 (2)2.1设计思路 (2)第3章硬件设计 (4)3.1系统硬件设计 (4)3.1.1步进电机运行驱动模块 (4)3.1.2 主函数模块 (4)3.1.3 整体功效 (5)3.2系统工作原理阐述 (5)第4章软件设计 (7)4.1分析论证 (7)4.1.1步进电机运行驱动模块 (7)4.1.2 主函数模块 (7)4.1.3 整体功效 (7)4.2程序流程 (7)4.3程序清单 (8)第1章设计阐明1.1选题背景随着数字化技术的发展，数字控制技术得到了广泛而深入的应用。
由于步进电机组成的控制系统结构简单，价格低廉，性能上能满足工业控制的基本要求，并且在家用电器等大量的角度和位移控制系统中得到了极其广泛的应用。
而单片机技术的成功应用和低廉的价格使得对步进电机的控制得以实现。
因此本设计用51单片机和ULN2003A电机驱动芯片并加入控制按钮来实现步进电机的正、反转控制。
1.2基本设计要求（1）采用单片机控制一个三相单三拍的步进电机工作。
步进电机的旋转方向由正反转控制信号控制。
步进电机的步数由程序预先定为3步，有键盘控制正传反转和停止；（2）电机运转的时候有正传反转指示灯指示；（3）上机调试程序；（4）写出设计报告。
1.3 工作环境本次实验未要求硬件实现，故只使用软件仿真，采用了Windows操作系统，Keil C51软件。
第2章系统方案整体设计2.1设计思路步进电机的不同驱动方式，都是在工作时，脉冲信号按一定顺序轮流加到三相绕组上，从而实现不同的工作状态。
由于通电顺序不同，其运行方式有三相单三拍、三相双三拍和三相拍、双六拍三种。
下图所示为反应式步进电动机工作原理图，若通过脉冲分配器输出的第一个脉冲使A相绕组通电，B,C相绕组不通电使A相绕组通电，B,C相绕组不通电，在A相绕组通电后产生的磁场将使转子上产生反应转矩，转子的1、3齿将与定子磁极对齐，如果图（a）所示。
星角启动正反转PLC控制器实训实例
星角启动正反转PLC控制器实训实例
吴文芳
【期刊名称】《现代教育技术》
【年(卷),期】2009(019)0z1
【摘要】在PLC课程教学中,运用PLC编程控制器,可实现对三相异步电动机的Y-△启动和正反转控制.基于这一控制原理,对三相异步电动机的星形-三角形启动正反转PLC控制器的设计目的、工作原理、制作要求和注意事项作简要阐述.
【总页数】3页(P298-299,294)
【作者】吴文芳
【作者单位】河北省涿州市石油物探职业教育学校,河北涿州,072750
【正文语种】中文
【中图分类】G40-057
【相关文献】
1.消防泵星-三角启动和自耦变压器启动线路改进初探
2.软启动代替星——三角形启动解决减速机轮齿打断问题
3.消防水泵采用变频启动对比星三角启动的探讨
4.闭式星三角启动柜用启动电阻的一种选型方法
5.电动机星-三角减压启动控制实训电路的设计与安装
因版权原因，仅展示原文概要，查看原文内容请购买。
如何用电流自动控制的驱动器控制电机使能、正反转及限位？

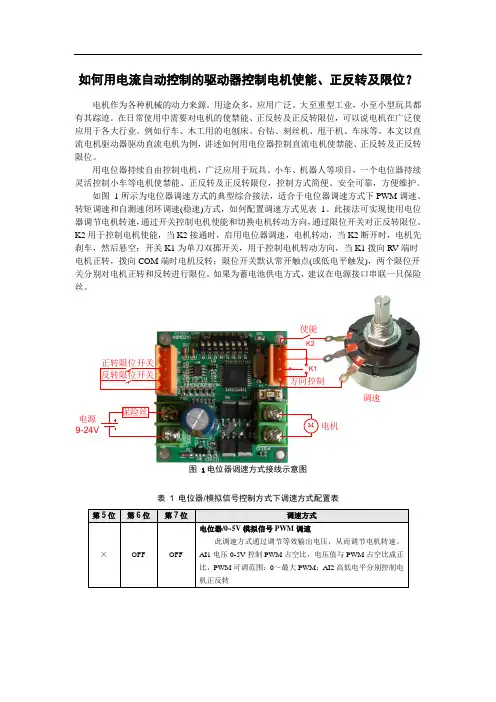

如何用电流自动控制的驱动器控制电机使能、正反转及限位？电机作为各种机械的动力来源。
