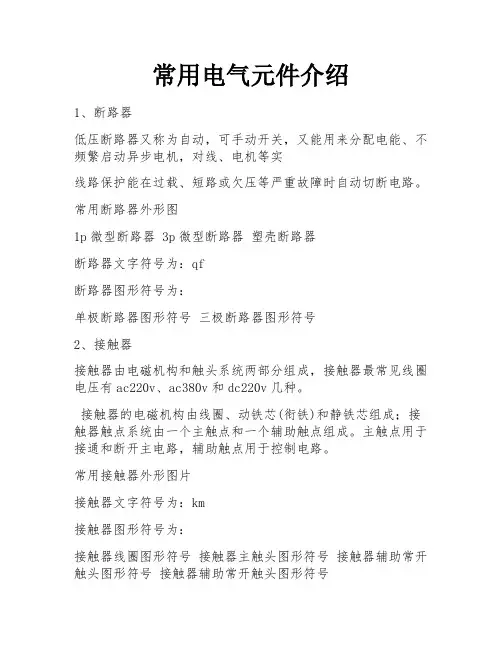

常用电气元件介绍1、断路器低压断路器又称为自动，可手动开关，又能用来分配电能、不频繁启动异步电机，对线、电机等实线路保护能在过载、短路或欠压等严重故障时自动切断电路。
常用断路器外形图1p微型断路器 3p微型断路器塑壳断路器断路器文字符号为：qf断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有ac220v、ac380v和dc220v几种。
接触器的电磁机构由线圈、动铁芯(衔铁)和静铁芯组成；接触器触点系统由一个主触点和一个辅助触点组成。
主触点用于接通和断开主电路，辅助触点用于控制电路。
常用接触器外形图片接触器文字符号为：km接触器图形符号为：接触器线圈图形符号接触器主触头图形符号接触器辅助常开触头图形符号接触器辅助常开触头图形符号3、热继电器热继电器是利用电流通过元件产生的热效应原理，反时间动作的继电器。
最常见的热继电器图片：热继电器文字符号：fr热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10a、动作灵敏。
当其他电器的触点对数不够时，可借助中间继电器扩大触点对数，也可借助中间继电器扩大电击通量。
中间继电器文字符号：ka中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
(http:///)常用的la18、la19、la20等系列按钮适用于ac500v、dc440v，额定电流5a，控制功率在ac300w、dc70w的控制回路中。
常见按钮的图片按钮文字符号：sb按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
常用电气元件基础
压释放的保护性能。接触器通常分为交流接触器和直流接触器。
交 流 接 触 器
直 流 接 触 器
2.2接触器结构和工作原理
1. 其主要结构：电磁机构、触点 系统、灭弧机构、回位弹簧力装 置、支架与底座等。 2.工作原理：当线圈得电后，衔铁 被吸合，带动三对主触点闭合，接 通电路，辅助触点也闭合或断开； 当线圈失电后，衔铁被释放，三对 主触点复位，电路断开，辅助触点 也断开或闭合
5.2按钮的结构及工作原理： 1）基本结构及工作原理： 2）文字符号：SB 3）图形符号：
6
7
SB
SB 复合按钮
SB
1
2 5
常开按钮 常闭按钮
3
4
电气元件 — 按钮
4）按钮的使用：
（1）选择时应根据所需的触头数、使用的场所及颜 色来确定。 （2）按钮颜色要求： ① “停止”和“急停”按钮是红色。 ② “起动”按钮的颜色是绿色。 ③ “起动” 与“停止”交替动作的按钮必须是黑 色、白色或灰色，不得用红色和绿色。
电气元件 — 热继电器
3.3热继电器的工作过程演示：
电气元件 — 热继电器
2）文字符号：FR 3）图形符号：
热元件
常开触头
常闭触头
串联在主电路中
串联在控制电路中
电气元件 — 继电器
4、继电器
继电器是一种利用电流、 电压、时间、温度等信号 的变化来接通或断开所控 制的电路，以实现自动控 制或完成保护任务的自动 电器。
电磁式 电动式 电子式等。
按延时方式分
通电延时型 断电延时型
时间继电器的文字符号和图形符号
KT a) b) c) KT KT d) KT KT
KT
KT
常用电气元件
压力传感器的主要类型包括应变片式、 压阻式、电容式和电感式等，根据不 同的应用场景选择合适的类型。
压力传感器的安装位置和连接方式对 测量结果也有影响，应按照产品说明 进行正确安装和连接。
温度传感器
温度传感器是一种能够感受温 度并转换成可用输出信号的传 感器，广泛应用于温度检测和
控制系统。
温度传感器的主要类型包括热 电阻、热电偶、集成温度传感 器和红外线温度传感器等，根 据不同的测量范围和精度要求
择合适的类型。
位置传感器的安装位置和连接方式对测量结果也有影 响，应按照产品说明进行正确安装和连接。
位置传感器是一种能够检测物体位置并转换成 可用输出信号的传感器，广泛应用于各种自动 化控制系统中。
位置传感器的分辨率、线性度、重复性和可靠性 等性能指标对测量结果的准确性有很大影响，选 择时应充分考虑。
热继电器
总结词
热继电器是一种利用电流热效应进行工作的保护元件，当电 路中的电流超过预定值时，热继电器会动作，切断电路。
详细描述
热继电器由双金属片和热元件组成，当电流通过热元件时， 会产生热量使双金属片弯曲，推动触点断开，从而切断电路 。热继电器具有过载保护功能，能够有效地防止电气设备过 载运行。
漏电保护器
调节阀
通过调节流体流量来控制系统 的压力、温度等参数。
安全阀
在系统压力超过预定值时自动 开启，释放压力，保护系统安
全。
方向阀
控制流体流动方向，常用于控 制气动或液压系统。
电动执行机构
电动推杆
通过电机驱动推杆伸缩，实现 远程控制和自动化操作。
电动调节阀
将电机与调节阀集成在一起， 实现快速、精确的调节。
常用电气元件
目 录
电气元件ppt课件
目录
电气元件概述常见电气元件介绍电气元件的特性与参数电气元件的应用场景电气元件的维护与故障排除案例分析与实践操作
01
CHAPTER
电气元件概述
电气元件是构成电力系统的基础单元，用于实现特定的电气功能。
定义
根据其功能和应用，电气元件可分为开关电器、保护电器、测量电器、控制电器等。
电阻器是电气元件中最为基础的元件之一，其作用是限制电流的流动。
总结词
电阻器可以通过串联或并联的方式接入电路中，以改变电路的阻抗，进而控制电流的大小。在实践操作中，电阻器通常用于调节电路中的电压和电流，实现电路的稳压、滤波等功能。
详细描述
总结词
电容器是一种储能元件，其作用是储存电荷。
详细描述
电容器在电路中主要起到滤波、去耦、旁路等作用，通过充放电过程来平滑电路中的电压波动。在实践操作中，电容器通常用于电源滤波、信号处理等场合，以提高电路的稳定性和可靠性。
THANKS
感谢您的观看。
选择原则
使用注意事项
替代与升级
维护与检修
元件的安装、使用和保养规范，确保安全可靠运行。
当现有元件无法满足需求时，如何选择替代或升级方案。
元件在使用过程中可能出现的故障及相应的处理方法。
04
CHAPTER
电气元件的应用场景
用于切断或闭合高压电路，控制电流的通断。
断路器
用于改变电压，实现电力传输和分配。
变压器
用于测量和保护电力系统中的电流和电压。
互感器
用于保护电力设备免受雷电过电压的损害。
避雷器
电阻器
用于限制电流和调节电压。
Байду номын сангаас
电容器
配电柜常用的电气元件
配电柜常用的电气元件
1.漏电保护器
作用是主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能。
2.电流互感器
作用是把数值较大的一次电流通过一定的变化转换为数值较小的二次电流，用来进行保护、测量等用途。
3.变压器
是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈，次级线圈和铁芯(磁芯)。
4.断路器
作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大保证安全运行。
5.隔离开关
作用是断开无负荷电流的电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全。
6.熔断器
作用当电流超过规定值时，以本身产生的热量使熔体熔断，得以断开电路的一种电气。
7.电压表
是测量电压的一种仪器，掌握柜子的用电设备使用电量的情况，并进行有效调控用电量。
8.电流表
测量回路电流的，一般情况都是安装在箱体门板上，在门板上开孔安装，使电流表更易于人观察其读数。
9.继电器
是一种电子控制器件，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
电气元件介绍及应用实例
电气元件介绍及应用实例电气元件指的是在电子电路中起到特定功能的元件，主要分为被动元件（如电阻、电容、电感）和有源元件（如二极管、晶体管、集成电路等）。
这些元件在各种电子电路中起到重要的作用，下面将分别介绍各种电气元件的基本原理、特点和应用实例。
1. 电阻（resistor）电阻是最常见的被动元件之一，它的主要作用是限制电流通过的量。
电阻根据材料和结构不同，可以分为固定电阻和变阻器。
固定电阻一般有金属膜电阻、炭膜电阻等。
变阻器可以通过调节电阻值来调整电路中的电流和电压。
电阻的应用实例：(1) 当需要将电源电压限制在一定范围内时，可以使用电阻加在电路中；(2) 在放大电路中，为了调整电流和电压分配的关系，可以使用电阻来改变电路的增益；(3) 在传感器电路中，常常需要电阻来调整传感器的灵敏度。
2. 电容（capacitor）电容是具有存储电荷和释放电荷能力的元件，它由两个导体板之间的绝缘层（一般是电介质）组成。
电容的主要特点是可以暂时存储电能，并且对不同频率的电信号有不同的阻抗。
电容的应用实例：(1) 在直流电源中，电容常被用作滤波器，以减小电压的波动；(2) 在交流电源中，电容常被用作耦合电容，用于传递交流信号；(3) 在振荡电路中，电容通常用来控制振荡频率。
3. 电感（inductor）电感是一种储存磁能的元件，它由导线或线圈组成。
电感的主要特点是抵抗电流的改变，当电流改变时，电感会产生电磁感应，从而产生自感电动势。
电感的应用实例：(1) 在电源中，电感常被用作滤波器，以去除高频噪声；(2) 在调谐电路中，电感可以用来选择特定频率的信号；(3) 在电源变换器中，电感常被用来稳定电压和电流。
4. 二极管（diode）二极管是一种具有单向导电性的有源元件，它包括一个PN结。
当正向偏置时，二极管允许电流流过；而当反向偏置时，二极管将阻止电流流过。
二极管的应用实例：(1) 在整流电路中，二极管可以将交流电转换为直流电；(2) 在电源保护电路中，二极管可以防止误反接电源导致器件损坏；(3) 在信号调理电路中，二极管可以用作开关或者信号限幅器。
常用电气元件
漏电开关,主要用于防止漏电事故的发生，其开关的动作原理是在一个铁芯上有两个绕组，主绕组和副绕组。
主绕组也有两个绕组,分别为输入电流绕组和输出电流绕组.无漏电时,输入电流和输出电流相等，在铁芯上二磁通的矢量和为零,就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。
不管三相还是单相的漏电开关都是，上面进线，下面出线。
熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器.熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
中间继电器(intermediate relay):用于继电保护与自动控制系统中,以增加触点的数量及容量。
它用于在控制电路中传递中间信号.中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的,因为过载能力比较小。
所以它用的全部都是辅助触头,数量比较多.新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
工作原理/交流接触器当线圈通电时，静铁芯产生电磁吸力,将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行,触点闭合，从而接通电源。
当线圈断电时，吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开，切断电源。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯,辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合,直接或通过杠杆传动使动触头与静触头接触，接通电路.电磁线圈断电后，动铁芯在复位弹簧作用下自动返回,俗称释放,触头分开，电路分断。
基本电气元件介绍
基本电气元件介绍1.电阻：电阻是控制电流流动的元件，单位是欧姆。
电阻的阻值决定了电流的大小。
常见的电阻有定值电阻、变阻器和热敏电阻等。
2.电容：电容是一种可以储存电荷的元件，单位是法拉。
电容器由两个导体板和它们之间的绝缘层组成。
电容器可以储存电荷并且在需要的时候释放电荷。
3.电感：电感是一种储存电磁能量的元件，单位是亨利。
电感器由一个绕在磁性芯上的线圈组成。
当电流通过电感器时，会在线圈内产生一个磁场，这个磁场可以储存电能。
4.二极管：二极管是一种具有单向导电性质的元件。
它有两个接线口，即正极(阳极)和负极(阴极)。
当正极接在电源的正极，负极接在电源的负极时，二极管处于正向偏置状态，即允许电流通过；当正极接在电源的负极，负极接在电源的正极时，二极管处于反向偏置状态，即不允许电流通过。
5.晶体管：晶体管是一种可以放大和控制电流的元件。
晶体管主要由三个层次的半导体材料构成。
基本上晶体管可以分为三种类型：NPN型、PNP型和场效应晶体管。
晶体管广泛应用于电子设备中，如放大器、开关等。
6.可变电阻器：可变电阻器是一种能够调节电阻值的元件。
它通常采用旋钮、滑动触点或螺旋线圈来调节电阻值。
可变电阻器广泛应用于音量控制、灯光调节等电路中。
7.电源：电源是提供电力给电路的装置。
常见的电源有直流电源和交流电源。
直流电源提供稳定的直流电流，交流电源提供周期性变化的交流电流。
8.开关：开关是一种用来控制电路通断的元件。
常见的开关有单极单刀开关、双极单刀开关和双极双刀开关。
开关可以用来打开或关闭电路，实现电路功能的切换。
9.电压表和电流表：电压表用来测量电路中的电压值，单位是伏特。
电流表用来测量电路中的电流值，单位是安培。
它们是常见的电路参数测量工具。
以上是一些常见的基本电气元件的介绍。
在电路设计和实验中，这些电气元件起到了重要的作用，能够完成各种电路的功能。
