cad施工图制图规范
《CAD施工图规范》
《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。
为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。
一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。
在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。
二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。
三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。
以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。
四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。
以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。
CAD建筑制图规范1
CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。

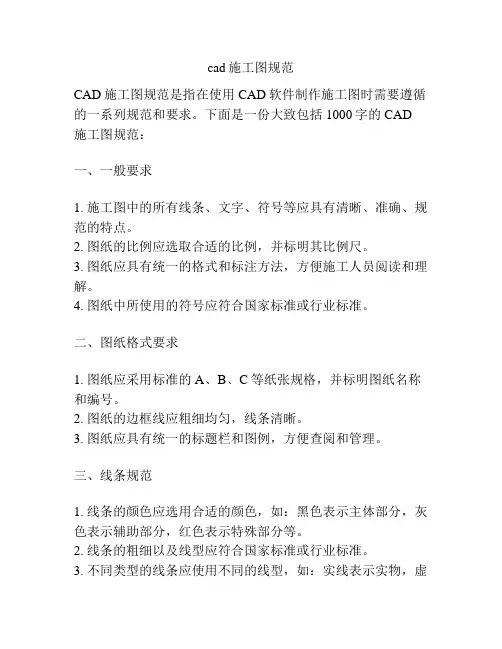

cad施工图规范
cad施工图规范CAD施工图规范是指在使用CAD软件制作施工图时需要遵循的一系列规范和要求。
下面是一份大致包括1000字的CAD施工图规范：一、一般要求1. 施工图中的所有线条、文字、符号等应具有清晰、准确、规范的特点。
2. 图纸的比例应选取合适的比例，并标明其比例尺。
3. 图纸应具有统一的格式和标注方法，方便施工人员阅读和理解。
4. 图纸中所使用的符号应符合国家标准或行业标准。
二、图纸格式要求1. 图纸应采用标准的A、B、C等纸张规格，并标明图纸名称和编号。
2. 图纸的边框线应粗细均匀，线条清晰。
3. 图纸应具有统一的标题栏和图例，方便查阅和管理。
三、线条规范1. 线条的颜色应选用合适的颜色，如：黑色表示主体部分，灰色表示辅助部分，红色表示特殊部分等。
2. 线条的粗细以及线型应符合国家标准或行业标准。
3. 不同类型的线条应使用不同的线型，如：实线表示实物，虚线表示隐藏构件等。
四、文字规范1. 文字应选用合适的字体和字号，字体应清晰、简洁。
2. 文字应水平放置，与图纸线条垂直，并与图示物的距离适中。
3. 文字大小应根据图纸比例尺和文字内容来确定，使其能够清晰可见。
五、图层规范1. 图纸中应设置统一的图层和图层属性，以便管理和编辑。
2. 不同类型的构件应放置在不同的图层上，并使用不同的颜色、线型等来表示。
3. 图层的命名应符合规范，便于识别和管理。
六、符号及标注规范1. 施工图中所使用的符号应符合国家标准或行业标准。
2. 符号的大小应根据图纸比例尺来确定，使其清晰可见。
3. 标注应明确、准确，使用统一的标注方法和符号，方便施工人员理解和操作。
七、图纸布局规范1. 图纸内容应布局合理，使其逻辑清晰，便于施工人员阅读和操作。
2. 图纸中的构件应按照天平逻辑和从左到右、从上到下的顺序排列。
3. 不同构件之间应留有适当的间隔，避免重叠和混乱。
八、图纸标注规范1. 施工图中的标注应简洁、准确，标有必要的尺寸、数量等信息。
CAD施工图制图标准
一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置
图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、
弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。
其中封面、图纸目录和各种说明图要在空间模型里绘制。
VN、矿棉板为GP、金属为MT、镜子为MR。
谢谢观赏
图纸目录
在图纸目录里，每一个图纸都要有相应的编号，图纸封 面编号为0、图纸目录为A-00、装饰设计说明为A-01、装 饰设计说明（二）为A-02、以此类推。 装饰平面图里，原始平面图编号为YS-01、平面布置图为 PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天 花平面布置图为PM-04、机电点位定位图为PM-05 电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、 弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为 XF-01、烟感点位布置图为XF-02
CAD装饰施工图制图标准 （比例）
GB50001-2010《房屋建筑制图统一标准》里，建施平面图 多用1:100，个别情况1:150或1:200,1:500或1:1000 图样的比例，应为图形与实物相对应的线性尺寸比例。 比例的符号为“：”，比例应以阿拉比数字表示。 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
CAD装饰施工图制图标准 （图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线 条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应 该放在哪个图层里。 绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但 该有的图层必须要有。
CAD施工图制图标准
CAD施工图制图标准在建筑、室内设计、机械等众多领域中，CAD 施工图的绘制是至关重要的环节。
一份准确、清晰、规范的 CAD 施工图，不仅能够有效地传达设计意图，还能为施工过程提供可靠的指导，避免出现误解和错误。
因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。
一、图纸设置1、图纸幅面应根据实际需要选择合适的图纸幅面，常见的有A0、A1、A2、A3、A4 等。
一般来说，大型项目或复杂的设计应选用较大的幅面，以确保能够清晰地展示所有细节；而小型项目或局部设计可以使用较小的幅面。
2、图框与标题栏图框应按照国家标准或企业内部规定进行绘制，包含必要的信息，如项目名称、图纸编号、比例、日期等。
标题栏应位于图纸的右下角，格式统一，填写内容准确无误。
3、比例根据实际情况选择合适的比例，如 1:50、1:100、1:200 等。
比例的选择应保证图纸上能够清晰地表达出物体的尺寸和形状，同时便于施工人员读取和测量。
二、图层管理1、图层设置根据不同的图形元素，如墙体、门窗、家具、标注等，设置相应的图层。
每个图层应有明确的名称和属性，如颜色、线型、线宽等。
2、图层顺序合理安排图层的显示顺序，以保证图纸的清晰和易读性。
通常，重要的图形元素应位于上层，如墙体、结构等；而辅助性的元素，如标注、填充等应位于下层。
3、图层锁定与冻结对于已经完成或不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
三、图形绘制1、线条线条应清晰、连续，避免出现断线、重线等情况。
不同类型的线条，如实线、虚线、点划线等，应根据其用途正确使用。
2、字体标注和说明文字应使用统一的字体和字号，字体清晰易读，一般采用宋体或仿宋体。
3、尺寸标注尺寸标注应准确、完整，包括线性尺寸、半径尺寸、直径尺寸等。
标注的位置应合理，避免与图形元素重叠，同时标注的数字应清晰可读。
4、符号各种专业符号，如电气符号、给排水符号等，应按照标准规范绘制，确保其含义准确无误。
室内cad施工图制图规范
室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。
在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。
第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。
图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。
一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。
第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。
标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。
标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。
第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。
符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。
第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。
线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。
线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。
第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。
不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。
在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。
总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。
CAD制图规范(GB_T13916-1998)
CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。
CAD施工图制图规范
CAD施工图制图规范在建筑、室内设计、机械制造等众多领域，CAD 施工图扮演着至关重要的角色。
它是设计师与施工人员之间沟通的重要桥梁，准确清晰的施工图能够确保项目的顺利进行，减少误解和错误，提高工作效率和质量。
为了实现这一目标，遵循一套严格的 CAD 施工图制图规范是必不可少的。
一、图纸设置1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3、A4 等。
一般来说，大型项目多采用 A0、A1 幅面，小型项目则可选用 A2、A3 甚至 A4 幅面。
2、图框与标题栏图框应采用标准格式，包括边框线、会签栏等。
标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图人员等必要信息。
3、比例根据实际情况选择合适的比例，如 1:50、1:100、1:200 等，确保图纸上的图形能够清晰准确地反映实际尺寸。
二、图层设置1、图层分类合理设置图层，如墙体层、门窗层、家具层、标注层等，便于对不同元素进行管理和编辑。
2、图层特性为每个图层设置不同的颜色、线型、线宽等特性，以增强图纸的可读性。
例如，墙体层可以用粗实线表示，门窗层用中实线，标注层用细实线。
三、图形绘制1、线条线条应清晰、准确，避免出现断线、重线等情况。
直线应笔直，曲线应光滑。
2、尺寸标注尺寸标注应完整、清晰，包括尺寸线、尺寸界线、箭头和尺寸数字。
尺寸数字应大小适中，位置准确。
3、文字说明文字说明应简洁明了，字体统一，高度适中，避免使用生僻字体或艺术字。
四、符号与图例1、常用符号应遵循行业标准绘制各种常用符号，如电气符号、给排水符号、门窗符号等。
2、图例对于图纸中使用的特殊符号或图形，应在图例中进行说明，以便读者理解。
五、打印输出1、打印设置在打印前，应根据图纸大小和比例设置打印参数，如纸张类型、打印范围、打印质量等。
2、颜色设置根据需要选择黑白打印或彩色打印，若为黑白打印，应确保不同图层的线条在打印后仍能清晰区分。
六、文件管理1、文件名文件名应能够清晰反映图纸的内容和版本，如“项目名称_楼层_图纸类别_版本号dwg”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad施工图制图规范
CAD施工图制图规范是指在使用CAD软件进行施工图绘制时，需要遵守的相关规范和要求。
以下是一份大致包含1000字的CAD施工图制图规范：
一、总则
1. CAD施工图应符合国家标准和相关法律法规的规定。
2. 绘制的施工图应真实、准确、规范、清晰。
二、绘图准备
1. 绘图前，应对工程设计文件进行充分的了解和研究，掌握设计意图和要求。
2. 在绘图前，应准备好所需的图纸、图块、符号库和相关材料。
三、图纸设置
1. 根据实际需要，选择适当的绘图纸张规格和比例，在图纸上标明单位、纸张名称和编号。
2. 设置边框，包括项目名称、图号、编制单位、审查单位、校对单位等信息。
四、图层管理
1. 合理设置图层，按照CAD软件的规则进行分层，便于图纸
编辑和管理。
2. 图层名称要简明易懂，图层颜色要与实物对应，便于区分。
五、标注要求
1. 尺寸标注应准确、清晰，使用符合要求的标注样式和字体。
2. 字体大小要适中，字体类型要统一，避免使用过小或不易辨认的字体。
六、线型和线宽
1. 使用合适的线型和线宽进行绘制，区分不同的实体和结构。
2. 线型和线宽的选择要与实际物体对应，便于阅读和理解。
七、圆角处理
1. 在绘图中，需要合理处理圆角，使之与实际物体一致。
2. 圆角处理应简洁、规范，避免过度细化。
八、符号使用
1. 使用合适的符号和图标进行标注和表示，便于阅读和理解。
2. 符号的大小、形状和比例要与实际相符，避免使用过小或不易识别的符号。
九、图纸完整性
1. 绘制的施工图要完整、不缺少任何需要说明的内容。
2. 确保绘图中的文字、线条、标注等都清晰可辨认。
十、绘图规范
1. 绘制的施工图要按照绘图标准要求和要点进行，避免随意绘制。
2. 确保绘图的整体风格和内容一致性，便于理解和使用。
以上是一份大致包含1000字的CAD施工图制图规范，具体
还需根据实际情况进行补充和调整。
在实际操作中，还需要结合具体的绘图要求和CAD软件的使用方法进行操作。
