起动机的拆装、检测
起动机的拆装与检测流程
起动机的拆装与检测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!起动机的拆装与检测流程详解起动机是汽车发动系统的重要组成部分，负责将电池的电能转化为机械能，驱动发动机启动。
汽修教案起动机拆装、检测

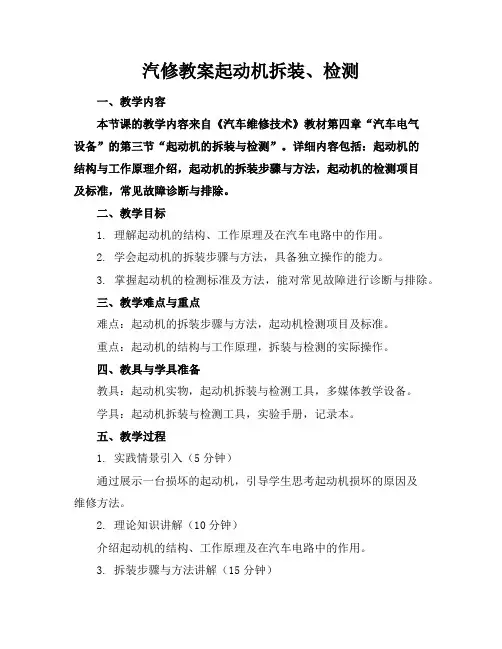

汽修教案起动机拆装、检测一、教学内容本节课的教学内容来自《汽车维修技术》教材第四章“汽车电气设备”的第三节“起动机的拆装与检测”。
详细内容包括：起动机的结构与工作原理介绍，起动机的拆装步骤与方法，起动机的检测项目及标准，常见故障诊断与排除。
二、教学目标1. 理解起动机的结构、工作原理及在汽车电路中的作用。
2. 学会起动机的拆装步骤与方法，具备独立操作的能力。
3. 掌握起动机的检测标准及方法，能对常见故障进行诊断与排除。
三、教学难点与重点难点：起动机的拆装步骤与方法，起动机检测项目及标准。
重点：起动机的结构与工作原理，拆装与检测的实际操作。
四、教具与学具准备教具：起动机实物，起动机拆装与检测工具，多媒体教学设备。
学具：起动机拆装与检测工具，实验手册，记录本。
五、教学过程1. 实践情景引入（5分钟）通过展示一台损坏的起动机，引导学生思考起动机损坏的原因及维修方法。
2. 理论知识讲解（10分钟）介绍起动机的结构、工作原理及在汽车电路中的作用。
3. 拆装步骤与方法讲解（15分钟）讲解起动机拆装的步骤与方法，通过实物演示，让学生更直观地了解拆装过程。
4. 拆装实操指导（15分钟）学生分组进行起动机拆装实操，教师巡回指导。
5. 检测项目及标准讲解（10分钟）讲解起电动机检测项目及标准，让学生了解检测的注意事项。
6. 故障诊断与排除讲解（10分钟）分析常见故障现象，讲解诊断与排除方法。
7. 随堂练习（15分钟）发放随堂练习题，让学生巩固所学知识。
六、板书设计1. 起动机结构与工作原理2. 起动机拆装步骤与方法3. 起动机检测项目及标准4. 常见故障诊断与排除七、作业设计1. 作业题目：（1）简述起动机的工作原理。
（2）列举起动机拆装步骤。
（3）说明起动机检测项目及标准。
2. 答案：（1）起动机工作原理：起动机通过电磁力将转子转动，带动发动机启动。
（2）起动机拆装步骤：断开电源，拆卸起动机固定螺丝，拔出起动机线束，取出起动机。
起动机拆装检测
起动机一、起动机的基本组成（构造）起动机是起动系的核心，主要由直流电动机、传动机构和控制装置三部分组成，具体结构如图所示。
1-后端盖 2-拨叉 3-保持线圈 4-吸引线圈 5-电磁开关 6-触点 7-接线柱 8-接触盘 9-前端盖 10-电刷弹簧 11-换向器 12-电刷13-机壳 14-磁极 15-电枢 16-磁场绕组 17-移动衬套 18-单向离合器 19-电枢轴20-驱动齿轮二、拆装步骤1．拆下电磁开关⑴拧出螺母，从电磁开关端子C处拆下引线。
⑵拧出将电磁开关固定在起动机壳上的螺母。
⑶拉电磁开关。
在提起电磁开关前部的同时，从传动杆上松开可动铁芯钩，取出电磁开关。
⑷拆下可动铁芯罩。
2．拆下换向器端框架⑴从换向器端框架背后拧下螺钉。
⑵拧下固定在起动机壳上的贯穿螺栓。
⑶拆下换向器端框架。
3．拆下电刷和电刷座⑴用一节钢丝，钩开电刷弹簧（或用螺丝起子），分别从电刷座上拆出电刷。
⑵拆出4个电刷后，将电刷架与电枢分离。
⑶将电枢与励磁线圈架分离。
4．拆下起动机离合器⑴用螺丝起子轻轻敲入止动套圈。
⑵用螺丝起子撬出弹簧卡环。
⑶从轴上拆下止动套圈。
出起动机离合器。
⑷从轴上拆下起动机离合器。
三、检测项目1 ．转子部分的检验·技术要求:1）．电枢对其轴心线的径向跳动应不大于0.15毫米．换向器的椭圆度和对轴颈的不同轴度均应不大于0.05毫米，修整后铜片的径向厚度应不小于2毫米。
2}．起动机规格和性能见表3—4—-4．（1）转子部分的检修：检查电枢是否有短路、断路、搭铁现象如短如短路、搭铁现象不严重，可用绝缘纸或竹片加以绝缘或固定，浸漆烘干即可．如有断路现象，故障多在电枢导线与换向器连接之间有脱焊，只要用电烙铁重新焊好即可．电枢的断路，搭铁也可用万用表检查。
2、定子部分的检验·1）用直观法进行检查：A、线头是否有脱焊，应焊牢。
B、激磁绕组的链条是否磨断C、转于定于是否有“扫膛现象，如有，应将轴校正，或更新衬套，以及端正、紧固磁场铁心位置。
起动机拆装检测实训报告
一、实训目的1. 熟悉起动机的结构和原理，了解其工作过程。
2. 掌握起动机的拆装、检测和维修方法。
3. 培养动手能力，提高实际操作技能。
4. 巩固汽车电气系统相关理论知识。
二、实训内容1. 起动机的结构及工作原理起动机主要由永磁直流电动机、传动机构、控制装置和驱动齿轮等组成。
其工作原理是：当发动机点火后，起动机通过传动机构带动发动机曲轴旋转，使发动机启动。
2. 起动机的拆装（1）拆装步骤1）将起动机从汽车上拆下。
2）断开起动机与蓄电池的连接。
3）拆卸起动机固定螺栓。
4）拆卸起动机总成。
5）拆卸起动机各部件。
（2）拆装注意事项1）拆卸前，确保蓄电池电压为0。
2）拆卸过程中，注意保护起动机各部件，避免损坏。
3）拆卸起动机固定螺栓时，注意顺序，防止错位。
4）拆装过程中，保持清洁，防止灰尘进入。
3. 起动机的检测（1）外观检查1）检查起动机外壳是否有裂纹、变形等。
2）检查传动齿轮是否有磨损、损坏等。
3）检查控制装置、驱动齿轮等部件是否有磨损、损坏等。
（2）性能检测1）测量起动机线圈电阻。
2）测量起动机电枢转速。
3）检测起动机传动机构是否灵活。
4. 起动机的维修（1）更换损坏的部件1）更换起动机线圈。
2）更换传动齿轮。
3）更换控制装置、驱动齿轮等。
（2）修复损坏的部件1）修复起动机外壳。
2）修复传动齿轮。
3）修复控制装置、驱动齿轮等。
三、实训过程1. 拆卸起动机，观察其结构和工作原理。
2. 检查起动机外观，记录损坏情况。
3. 进行起动机性能检测，记录检测结果。
4. 根据检测结果，更换或修复损坏的部件。
5. 重新组装起动机，检查其工作状态。
四、实训总结1. 通过本次实训，掌握了起动机的结构、原理、拆装、检测和维修方法。
2. 提高了动手能力和实际操作技能。
3. 巩固了汽车电气系统相关理论知识。
4. 认识到起动机在汽车启动过程中的重要性，以及维护保养的重要性。
5. 在实训过程中，发现了一些问题，如传动齿轮磨损、控制装置损坏等，为今后的工作积累了经验。
起动机拆装与电路故障检测
起动机拆装与电路故障检测起动机是汽车发动机正常工作的重要组成部分，负责启动发动机并转动曲轴使发动机正常工作。
在汽车的使用过程中，起动机也是经常发生故障的部件之一，需要进行定期的检查和维护。
本文将介绍起动机的拆装以及电路故障检测方法。
起动机的拆装起动机一般安装在发动机附件上，固定在发动机和变速器间的接口处。
通常情况下，我们需要对起动机进行拆装时，需要遵循以下步骤：1.断开电池负极连接拆卸起动机之前，需要断开电池负极连接，以避免触电风险。
具体操作步骤如下：1.打开车辆引擎盖，找到电瓶。
2.拧动电池底部的螺钉，然后拆下电池的负极连接器，注意防止两端接触，产生短路。
2.拆卸连接线及固定螺栓拆卸起动机需要先拆卸电机连接线及固定螺栓。
具体操作步骤如下：1.找到起动机的电线连接端口。
2.用扳手拆下安装在起动机表面的固定螺栓，拆下电线连接器，小心保持电线不遭到拉扯和损坏。
3.拆卸起动机拆卸起动机是根据车辆的不同型号和尺寸，可能需要不同的拆卸工具。
一般情况下，我们需要遵循以下操作步骤：1.确保取出固定螺栓后，可以轻松地移动起动机的位置。
2.使用起子拆卸与发动机连接的螺栓，使其能够自由脱离。
3.温柔地将起动机从发动机分离，注意不要用力以防止损坏。
4.检查和维护拆卸完毕后，需要对起动机进行检查并进行必要的维护操作，包括电极清理、维修、更换零件、更换附件等。
起动机电路故障检测起动机的故障主要与电路问题有关，如电源故障、电线腐蚀、电机短路、电力不足等问题。
下面是一些常见的电路故障检测方法。
1.电池引擎轻响如果在发动车辆时听到引擎轻响声，并且你的电瓶电池已经过期，那么很有可能是电源故障导致的。
需要换新的电瓶电池。
2.点击声、无反应如果你听到电机发出的一声尖利的“嗒嗒”声或没有任何反应，那么很有可能是连接问题。
需要检查电瓶电极连接器和电机电极连接线是否紧固，并做必要的松动更正。
3.电机启动速度慢如果起动机的启动速度很慢，那么可能是电机连接线腐蚀，这可能阻碍电流的传输。
实验四、起动机的拆装检测
图 1-2 换向片的检查
(1) 换向器：检查换向器表面有无烧蚀和失圆。轻微烧蚀用 00 号砂纸打
磨，严重时应车削，换向器与电枢轴的同轴度不大于 0.03mm，否则在车穿
车 床 上 修 整 。 换 向 器 直 径 不 小 于 标 准 值 1.10mm ， 换 向 片 高 出 云 母 片
0.40~0.80mm，如图 1-2、1-3 所示；
测接线柱与正电刷的导通情况，如不导通，也为断路，如图 1-8 所示。
3) 电刷总成的检修：
电刷高度的检查：电刷磨损后的高度不应小
(1) 电刷原高度的一半，一般不小于 10mm，
(2) 电刷在架内活动自如，无卡滞，电刷与换向器的接触面不低于 80%；
4
汽车电器实训教案 (3) 电刷架的检查：用万用表的导通档位测两绝缘电刷架与电刷架座盖， 阻值应为无穷大，否则说明绝缘体损坏；相同方法测两搭铁电刷架与电刷架 座盖，阻值应为零，否则说明电刷架松动搭铁不良； (4) 电刷弹簧的检查：用弹簧秤检查弹簧的弹力，应为 11.76~14.7N，过 弱应更换，如图 1-9 所示。
若 阻值为无穷大，则正常；若阻值为零，则为搭铁故障，如图 1-7 所示；
图 1-7 磁场线圈搭铁的检查
图 1-8 磁场线圈短路、断路的检查
(2) 用 12V 蓄电池检查定子绕组短、断路：蓄电池正极接起动机接线柱，
负极接正电刷，将起子放在每个磁极上迅速检查磁极对起子的吸力，应相同。
磁极吸力弱的为匝间短路，各磁极均无吸力为断路。将万用表置于导通档，
起动机夹在电气万能试验台夹具上时，注意一定和驱动轴同轴。 七、实训操作步骤
1、使用电气万能试验台检验起动机的工作性能,如图 1-1 所示；
图 1-1 电气万能实验台
起动机拆装检测(电子版教材)
一、起动机的拆卸拆卸步骤如下：1．从蓄电池负极端子断开电缆2．拆卸散热器上空气导流板3．拆卸起动机总成（如图所示）(1) 分离2 个线束卡夹。
(2) 拆下螺栓和线束支架。
(3) 拆下端子盖。
(4) 拆下螺母并断开端子30。
(5) 断开连接器。
(6) 拆下2 个螺栓并拆下起动机总成。
图拆卸起动机总成示意图二、起动机的拆解1．拆卸磁力起动机开关总成(1) 拆下螺母，然后从磁力起动机开关总成上断开引线（如图所示）。
图引线的拆卸(2) 拆卸固定磁力起动机开关总成时，从起动机驱动端壳体总成上拆下2个螺母（如图所示）。
图3-25 拆卸磁力起动机开关固定螺母(3) 拉出磁力起动机开关总成，并且在提起磁力起动机开关总成前部时，从驱动杆和磁力起动机开关总成上松开铁芯挂钩（如图所示）。
图磁力起动机开关总成的拆卸2．拆卸起动机磁轭总成(1) 拆下2个螺钉（如图所示）。
图拆卸起动机磁轨固定螺钉(2) 将起动机磁轭和起动机换向器端架总成一起拉出（如图所示）。
图3-28 拆卸起动机磁轨总成(3) 从起动机换向器端架总成上拉出起动机磁轭总成（如图所示）。
图拆卸起动机换向器端架总成3．拆卸起动机电枢总成从起动机磁轭总成上拆下起动机电枢总成（如图所示）。
图拆卸起动机电枢总成4．拆卸起动机电枢板从起动机驱动端壳总成或起动机磁轭总成上拆下电枢板（如图3-31所示）。
图拆卸起动机电枢板5．拆卸起动机电刷架总成(1) 从起动机换向端架总成上拆下2个螺钉（如图所示）。
图拆卸换向端架螺钉(2) 拆下卡夹和卡爪，然后从起动机换向器端架总成上拆下电刷架总成（如图3-33所示）。
图端架与碳刷架分离6．拆卸行星齿轮从起动机中间轴承离合器分总成上拆下 3 个行星齿轮（如图所示）。
图拆卸行星齿轮7．拆卸起动机中间轴承离合器分总成（如图3-35所示）(1) 从起动机驱动端壳总成上拆下带起动机小齿轮驱动杆的起动机中间轴承离合器分总成。
(2) 拆下起动机中间轴承离合器分总成、橡胶密封件和起动机小齿轮驱动杆。
起动机的拆装与检测
起动机的拆装与检测一、实验目的：1．了解起动机各零件名称和作用。
2．掌握起动机的拆装顺序。
3．掌握对起动机进行简单检测。
二、实验工具：汽车起动机×1、万用表×1、拆装工具箱×1、电平×1三、起动机的结构：起动机主要由驱动端盖，单向离合器，齿轮盖，电枢，起动机外壳，电刷座，起动机后盖壳，拨叉，电磁开关，螺丝。
四、起动机的工作原理：点火开关打开到启动档时，起动继电器的线圈通电，继电器铁心产生电磁力，继电器的常开触电闭合，接通起动机电磁开关的控制电路。
这时保持线圈和吸引线圈产生电磁力，把可动铁心向后克服弹簧阻力推动接触片，同时拨动拨叉，当接触片接触后，碳刷导电通过换向器带动电枢在永久磁铁内旋转，同时带动被拨叉推出的齿轮旋转，齿轮与飞轮啮合，带动发动机工作。
发动机启动后，松开点火开关，各元件电磁力消失，在弹簧的作用下复位，拨叉复位，齿轮不再与飞轮啮合。
五、起动机的拆装与检测：检测:把蓄电池的正极与起动机的BATT端连接，再用一根导线连接起动机的公共端和BATT端，最后蓄电池的负极搭铁，起动机齿轮被拨出且正常转动即为工作正常。
拆卸：1.取下前端盖后，拆下起动机的电磁开关。
2.拆下穿心螺栓和后端盖。
3.取出电刷和电刷架。
4.拆下定子。
5.拆下拨叉销。
6.拆下拨叉和转子。
安装：安装与拆卸顺序相反。
安装后检测到转子正常转动，拨叉有拨动动作即为工作正常。
六、起动机的检测：机械方面：1、外观：检查端盖和外壳是否破裂。
检查结果正常。
2、单向离合器：握住外座圈，转动驱动齿轮，应能自由转动；反转时不应转动，否则就有故障，应更换单向离合器。
检查结果正常。
3、轴承：检查轴承是否磨损，转动时是否有异响。
检查结果正常。
4、换向器：用千分表测量其圆跳动。
测量结果为0.08mm。
5、碳刷；检查磨损情况。
发现碳刷磨损小于三分之一，轻微磨损。
电气方面：1、吸拉线圈：用万用表X1Ω档，测量公共端和连接碳刷导线的螺栓的间的电阻，测得结果为0.3Ω。
起动拆装与检测的实施步骤
起动拆装与检测的实施步骤一、准备工作要进行起动拆装与检测呀，咱得先把工具啥的都准备好。
就像厨师做菜得先备好食材和厨具一样。
你得有合适的扳手，不同大小的都要有，因为起动装置上的螺丝可能大小不一呢。
还有螺丝刀，平口和十字的都得备着，说不定啥时候就用到了。
另外呀，防护手套也不能少，可别伤着咱的小手手。
这就好比战士上战场得穿好盔甲一样，安全第一嘛。
二、拆卸过程1. 找到起动装置的位置。
这可能得费点劲，有时候它在发动机旁边的小角落里，就像捉迷藏似的。
你得仔细看发动机周围，按照机器的结构和说明书来定位。
2. 开始拆螺丝。
先用合适的扳手把螺丝拧松，注意拧螺丝的时候要按照对角的顺序来，就像给车轮安装螺丝一样，这样能保证拆卸过程中部件的平衡。
要是乱拧的话，可能会让部件变形或者损坏呢。
把螺丝都拧下来后，小心地把盖子或者外壳取下来，放到一个安全的地方，可别弄丢了，不然到时候装不回去就麻烦大了。
3. 内部零件拆卸。
这时候就能看到起动装置里面的零件啦。
像什么齿轮呀，电磁铁之类的。
拆这些零件的时候要更小心，有的可能是用卡扣固定的，要用小螺丝刀轻轻把卡扣撬开，可不能太用力，不然卡扣断了就不好办了。
每个零件拆下来都要做好标记或者记录它原来的位置，就像拼图一样，到时候装回去才能准确无误。
三、检测环节1. 外观检测。
把拆下来的零件都检查一遍，看看有没有磨损、裂缝之类的。
比如说齿轮的齿，如果有磨损的话，可能就会影响起动的效果。
就像自行车的链条，如果链齿磨损了，骑起来就会咯噔咯噔的。
2. 电气检测。
如果起动装置涉及到电路部分，那就得用专业的工具来检测了。
像万用表之类的，可以检测电路是否通畅，电阻是否正常。
要是电阻太大或者电路不通，那肯定是哪里出问题了。
3. 性能检测。
有些零件可能需要专门的设备来检测它的性能，比如检测电磁铁的吸力是否足够。
要是吸力不够，可能就无法正常带动起动装置工作。
这就好比人的力气不够，就搬不动重物一样。
四、安装步骤1. 按照拆卸的反顺序来安装。
起动机拆装及检查步骤培训
起动机拆装及检查步骤培训Safety first, quality second. November 21, 2021起动机拆装及检查步骤培训一．起动机拆卸1.用记号笔做好对应位置记号;2.从电磁开关处断开引线;3.将电磁开关固定在驱动机构外壳上的两个螺母拧出,取下电磁开关;4.将后轴承盖的两个螺钉拧出,取下轴承盖;5.用一字旋具将锁止板撬开,取出弹簧和橡胶圈;6.拧出2个贯穿螺栓,将后端盖拆下;7.用铁丝钩将4个电刷取出,同时将电刷架拆下;8.将外壳取出;9.将电枢和拨叉等一并取出;二．起动机检查1.电枢的检查;检查换向器表面有无烧蚀及圆度误差是否合格;轻微烧蚀用00号砂纸打磨,严重时应车削;用游标卡尺检测换向器直径不小于标称值,换向片应高出云母片~.电枢绕组搭铁的检查：用万用表测量换向器和铁芯或电枢轴之间的电阻,应为∞,否则为搭铁;电枢线圈搭铁的检查电枢线圈断路的检查电枢绕组断路的检查：目测电枢绕组的导线是否甩出或脱焊;再用万用表两触针依次与两相邻换向器铜片接触,所测电阻值应一样;如果读数不一样,则说明断路;2.定子绕组的检查;磁场绕组搭铁的检查：用万用表测量起动机接柱和外壳间的电阻,阻值应为无穷大,否则为搭铁故障;磁场绕组搭铁的检查磁场绕组断路的检查：用万用表测量起动机接柱和绝缘电刷间的电阻,阻值应很小,若为无穷大则为断路;3.电刷组件的检查;电刷外观检查：电刷在架内活动自如,无卡滞,不歪斜;电刷磨损检查：用直尺测量电刷高度,目测电刷与换向器的接触面积,均应符合标准;电刷组件的检查：电刷外观检查用万用表的电阻挡测量两绝缘电刷架与电刷架座盖,阻值应为无穷大,否则说明绝缘体损坏;用相同方法测量两搭铁电刷架与电刷架座盖,阻值应为零,否则说明电刷架松动,搭铁不良;4．单向离合器的检查;离合器磨损检查：目测离合器齿轮及离合器内花键槽有无严重磨损,若磨损严重,应予以焊修或更换;5.电磁开关的检验;电磁开关端子位置检测保持线圈电阻检测吸引线圈电阻接触片检测:电磁开关接触片的接触状况,用手推动活动铁芯,使接触盘与两接线柱接触,然后将表笔两端置于端子30与端子C,应导通,且正常情况下电阻的阻值应为0Ω;检测电磁开关吸引线圈和保持线圈;吸引线圈开路检测:用万用表的电阻挡连接端子50和端子C,应导通,并且电阻的阻值在标准范围内,否则吸引线圈可能出现开路故障;也可以进行不解体检测;保持线圈开路检测:用欧姆表连接端子50和搭铁,应导通,并且电阻的阻值在标准范围内,否则保持线圈可能出现开路故障或线圈搭铁不良;三．起动机的装配;按拆卸的相反顺序安装起动机各零部件;四．起动机线路连接;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单向离合器的更换
玩具赛车小马达零配件
三、起动机的主要零部件
1.电磁开关 2.前、后端盖
3.定子总成 4.转子总成
5.拨叉动机电刷与刷架
起动机转子总成
起动机定子总成
拨叉
电磁开关
起动机解剖图
四、起动机主要零部件的检测
1.电刷与电刷架检测 。
电刷高度不得低于 2/3标准尺寸。
电枢感应仪上检查电枢绕组
4.励磁（定子）绕组的检测。
5.电磁开关的检测
用手推进柱塞，再松手， 柱塞应能快速回位。
检测接线柱的导通情况； 吸拉线圈与保持线圈电阻为1欧姆左右；
6.轴与轴承的配合
• 配合间隙过大应更换衬套； 过小应用合适的铰刀铰配， 铰配后应在轴与衬套上加注 润滑脂再进行安装。
绝缘电刷架与底板应 不导通。
2.啮合器的检测
将啮合器加在虎钳上按其转不动的方向用扭力 扳手进行扭力实验。滚柱式以25.2N.m扭力应不打 滑。摩擦片式以117—176N.m不打滑，否则更换。
3.电枢绕组的检测
电枢绕组与换向器的脱焊检查。 换向器的表面是否光洁、表面厚度不得小于2mm。
电枢（转子）绕组搭铁与断路情况检测
一、起动机总成的就车拆装
1、起动机（俗称）的安装位置 。
2、起动机的就车拆装.
(１电源、２导线、３螺栓)
起动机安装位置
丰田5A发动机起动机安装位置
桑塔纳起动机的安装位置
A34福特翼虎起动机安装位置
起动机的图片
起动机的图片
起动机的图片
丰田5A发动机起动机的接线柱
二．起动机的拆装
1.不同型号拆卸步骤不同。 2.根据维修需要拆卸相关部件。 3.自制工具。
起动机铜套和绞刀
起动机的使用注意事项
• 1、每次不超过5秒，二次间歇15秒 ，三次应检修故障。
• 2、变速器应在停车档或空档。
