【CN109672163A】一种电源保护钳位电路模块及钳位电路【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910173011.2(22)申请日 2019.03.07(71)申请人 上海华力微电子有限公司地址 201315 上海市浦东新区良腾路6号(72)发明人 浦珺慧 (74)专利代理机构 上海思微知识产权代理事务所(普通合伙) 31237代理人 郑星(51)Int.Cl.H02H 9/04(2006.01)
(54)发明名称一种电源保护钳位电路模块及钳位电路(57)摘要本发明公开了一种电源保护钳位电路模块及钳位电路，钳位电路模块中，电阻的自由端连接NET1，电阻与电容通过NET7与反相器的输入端相连，反相器的第一NMOS管的源极和衬底与电容的自由端通过NET4连接，反相器的输出端通过NET5连接第二NMOS管的栅极和衬底，反相器的PMOS管的源极和衬底连接NET2，第二NMOS管的源极、漏极一一对应对接NET3和NET6；钳位电路包括N个钳位电路模块，第1个钳位电路模块的NET1、NET2和NET3连接电源，前一钳位电路模块的NET4、NET5和NET6一一对应连接后一钳位电路模块的NET1、NET2和NET3，第N个钳位电路模块的NET4和NET6接地。本发明对大于器件正常工作电压的电源进行保护，保证具有高压电源的芯片的抗ESD能力，
且对芯片正常工作不产生任何影响。
权利要求书1页 说明书4页 附图3页CN 109672163 A2019.04.23
CN 109672163
A1.一种电源保护钳位电路模块，其特征在于，包括：由电阻和电容串接构成的RC延时电路、由PMOS管和第一NMOS管构成的反相器、以及由第二NMOS管构成的电流泄放电路，所述电阻的自由端连接有第一连接线，所述电阻与所述电容的公共交点通过第七连接线与所述反相器的输入端相连，所述反相器的第一NMOS管的源极和衬底与电容的自由端通过第四连接线连接，所述反相器的输出端通过第五连接线连接所述第二NMOS管的栅极和衬底，所述反相器的PMOS管的源极和衬底连接第二连接线，所述第二NMOS管的源极、漏极一一对应对接第三连接线和第六连接线。2.根据权利要求1所述的电源保护钳位电路模块，其特征在于，所述电容为第三NMOS管，所述第三NMOS管的栅极为电容的一端，所述第三NMOS管的源极和漏极短接后构成电容的自由端。3.根据权利要求1所述的电源保护钳位电路模块，其特征在于，所述反相器的第一NMOS管和PMOS管的栅极短接在一起作为所述反相器的输入端。4.根据权利要求1所述的电源保护钳位电路模块，其特征在于，所述反相器的第一NMOS管和PMOS管的漏极短接在一起作为所述反相器的输出端。5.根据权利要求1所述的电源保护钳位电路模块，其特征在于，所述反相器的PMOS管和第一NMOS管均为增强型晶体管。6.一种电源保护钳位电路，其特征在于，包括N个级联的根据权利要求1-5任意一项所述的钳位电路模块，第1个钳位电路模块的第一连接线、第二连接线和第三连接线连接电源，前1个钳位电路模块的第四连接线、第五连接线和第六连接线一一对应连接后1个钳位电路模块的第一连接线、第二连接线和第三连接线，第N个钳位电路模块的第四连接线和第六连接线接地，第N个钳位电路模块的第五连接线浮空，N大于等于2。7.根据权利要求6所述的电源保护钳位电路，其特征在于，(N-1)·Vn Vpwr小于栅氧层击穿电压。权 利 要 求 书1/1页 2CN 109672163 A
直流电源过电压过流保护电路
直流电源过电压、欠电压及过流保护电路
该保护电路在直流电源输入电压大于30V或小于18V或负载电
流超过35A时，晶闸管都将被触发导
通，致使断路器QF跳闸。图中，YR
为断路器QF的脱扣线圈；KI为过电
流继电器。
带过流保护的电动自行车无级调速电路
图中，RC为补偿网络，以改善电动机的力矩特性。具体数值由实验决定。
电路如图16-91所示。它适用于电动自行车或电动三轮车。调节电位器RP，可改变由555
时基集成电路A组成的方波发生器的方波占空比，达到调速的目的。Rs是过电流取样电
阻，当电动机过载时，Rs上的压降增大，使三极管VTz导通，触发双向晶闸管V导通，分
流了部分负载，从而保护了功率管VTi。
过流保护用电子保险的制作电路图
本电路适用于直流供电过流保护，如各种电池供电的场合。
如果负载电流超过预设值，该电子保险将断开直流负载。重置电路时，只需把电源关掉，然后再接通。该电路有两个联接点(A、B标记)，可以连接在负载的任意一边。
负载电流流过三极管T4、电阻R10和R11。A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。 当电源刚刚接通时，全部电源电压加在保险上。三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4=VR7+0.6。因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的，所以T2的集电极电流也是恒定。该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。保险导电，负载有电流流过。当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。
保险上的电压(VAB)通常小于2V，具体值取决于负载电流。当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。
一种过压欠压及延时保护的电源电路设计方案

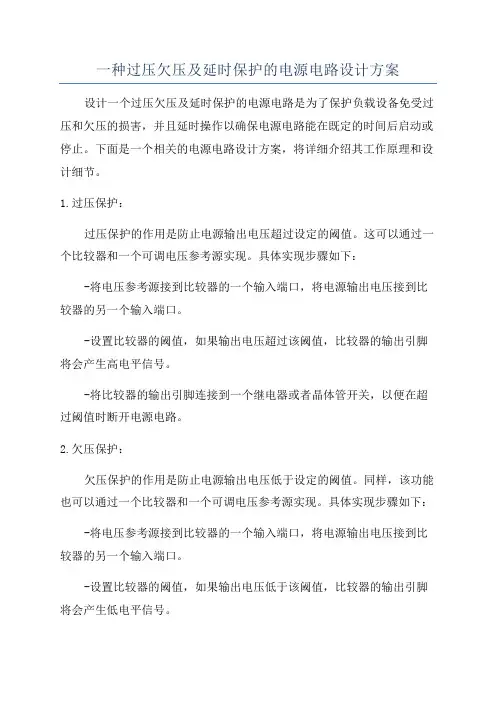

一种过压欠压及延时保护的电源电路设计方案
设计一个过压欠压及延时保护的电源电路是为了保护负载设备免受过压和欠压的损害，并且延时操作以确保电源电路能在既定的时间后启动或停止。下面是一个相关的电源电路设计方案，将详细介绍其工作原理和设计细节。
1.过压保护：
过压保护的作用是防止电源输出电压超过设定的阈值。这可以通过一个比较器和一个可调电压参考源实现。具体实现步骤如下：
-将电压参考源接到比较器的一个输入端口，将电源输出电压接到比较器的另一个输入端口。
-设置比较器的阈值，如果输出电压超过该阈值，比较器的输出引脚将会产生高电平信号。
-将比较器的输出引脚连接到一个继电器或者晶体管开关，以便在超过阈值时断开电源电路。
2.欠压保护：
欠压保护的作用是防止电源输出电压低于设定的阈值。同样，该功能也可以通过一个比较器和一个可调电压参考源实现。具体实现步骤如下：
-将电压参考源接到比较器的一个输入端口，将电源输出电压接到比较器的另一个输入端口。
-设置比较器的阈值，如果输出电压低于该阈值，比较器的输出引脚将会产生低电平信号。 -将比较器的输出引脚连接到一个继电器或者晶体管开关，以便在低于阈值时断开电源电路。
3.延时启动：
延时启动的作用是在电源电路开启时延迟一段时间后再将电源输出连接到负载设备。这可以通过使用一个计时器和一个继电器或者晶体管开关实现。具体实现步骤如下：
-使用一个计时器芯片，例如555定时器，设置一个特定的时间。
-将计时器的输出引脚连接到一个继电器或者晶体管开关控制电源输出电路。
-当电源电路被启动后，计时器开始计时，当计时器达到预设时间后，继电器或者晶体管开关闭合，将电源输出连接到负载设备。
4.延时停止：
延时停止的作用是在电源电路停止时延迟一段时间后再切断负载设备的电源。同样，这可以通过使用一个计时器和一个继电器或者晶体管开关实现。
-使用一个计时器芯片，例如555定时器，设置一个特定的时间。
一种简单有效的限流保护电路设计
一种简单有效的限流保护电路设计
过流保护电路是电源产品中不可缺少的一个组成部分，根据其控制方法大致可以分为关断方式和限流方式。限流方式由于其具有电流下垂特性，故障解除后能自动恢复工作，因此，得到比较广泛的应用。 限流保护电路首先要有一个电流取样环节，目前，一般的做法是串联一个小电阻或者是用霍尔元件来获得电流信号。当取样电流比较小的时候，这两种取样方法都是可取的。但当取样电流比较大时，电阻取样会有较大的损耗，降低了变换器的效率，而霍尔元件取样其体积比较大，且价格昂贵，对整个电源的成本也是个问题。
基于以上考虑，本文提出一种简单有效的限流保护电路，克服了以上两种方式取样大电流时的缺点。它适用于正激、反激等各种变换器，而且成本也比较低。
1 限流保护电路工作原理
图1中虚线框外的电路是普通的峰值电流方式的PWM控制电路，利用电流互感器取样峰值电流。图中所示的PWM芯片是ST公司生产的L5991。虚线框内是本文所提出的限流保护电路。它利用峰值电流控制中的电流信号作为输入信号，通过一个由D1，R1，C1组成的峰值保持电路和由运放组成的PI环节得到一个误差信号，在变换器的输出电流超过限定值的时候，该误差信号就会控制PWM芯片的占空比，从而使输出电流保持在限定值。由于D2存在，当输出电流低于限流值时，该部分电路对占空比的控制不起作用。
图1 限流保护电路
下面以正激变换器为例，阐述限流保护电路的工作原理。
正激变换器如图2所示。设图1中A点电压为va，B点电压为vb，C点电压为vc，图2中流过开关管的电流为is，电感电流为iL，输出电流为io。电流取样变压器原边电流，即流过开关管的电流is。并作以下假定：
图2 正激变换器
1）二极管D1的导通压降是VD1并保持不变；
2）R1在实际电路中的作用是与C1组成RC吸收网络吸收尖峰，这里假定为零；
24V开关电源的几种保护电路
24V开关电源常用的几种保护电路
1.防浪涌软启动电路
24V开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。
2.过压、欠压及过热保护电路
进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。
温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。
3.缺相保护电路 由于电网自身原因或电源输入接线不可靠，24V开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。图5是一个简单的电子缺相保护电路。三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。比较器的基准可调，以便调节缺相动作阈值。该缺相保护适用于三相四线制，而不适用于三相三线制。电路稍加变动，亦可用高电平封锁PWM信号。
几款常用的保护电路
几款常用的保护电路
鉴于电源电路存在一些不稳定因素，而设计用来防止此类不稳定因素影响电路效果的回路称作保护电路。在各类电子产品中，保护电路比比皆是，例如：过流保护、过压保护、过热保护、空载保护、短路保护等等，本文就整理了一些常见的保护电路。
1、电机过热保护电路
生产中所用的自动车床、电热烘箱、球磨机等连续运转的机电设备，以及其它无人值守的设备， 因为电机过热或温控器失灵造成的事故时有发生，需要采取相应的保安措施。PTC热敏电阻过热保护电路能够方便、有效地预防上述事故的发生 。
下图是以电机过热保护为例，由PTC热敏电阻和施密特电路构成的控制电路。图中，RT1、RT2、RT3为三只特性一致的阶跃型PTC热敏电阻器，它们分别埋设在电机定子的绕组里。 正常情况下，PTC热敏电阻器处于常温状态，它们的总电阻值小于1KΩ。此时，V1截止，V2导通，继电器K得电吸合常开触点，电机由市电供电运转。
当电机因故障局部过热时，只要有一只PTC热敏电阻受热超过预设温度时，其阻值就会超过10KΩ以上。 于是V1导通、V2截止，VD2显示红色报警，K失电释放，电机停止运转，达到保护目的。
PTC热敏电阻的选型取决于电机的绝缘等级。通常按比电机绝缘等级相对应的极限温度低40℃左右的范围选择PTC热敏电阻的居里温度。例如，对于B1级绝缘的电机，其极限温度为130℃，应当选居里温度90℃的PTC热敏电阻。
2、逆变电源中的保护电路 逆变器经常需要进行电流转换,如果电路中的电流超出限定范围，将对电路和关键器件造成很大伤害，因此保护电路在逆变电源中就显得尤为重要。 （1）防反接保护电路如果逆变器没有防反接电路，在输入电池接反的情况下往往会造成灾难性的后果，轻则烧毁保险丝，重则烧毁大部分电路。在逆变器中防反接保护电路主要有三种：反并肖特基二极管组成的防反接保护电路，如下图所示。
交流电源短路保护电路

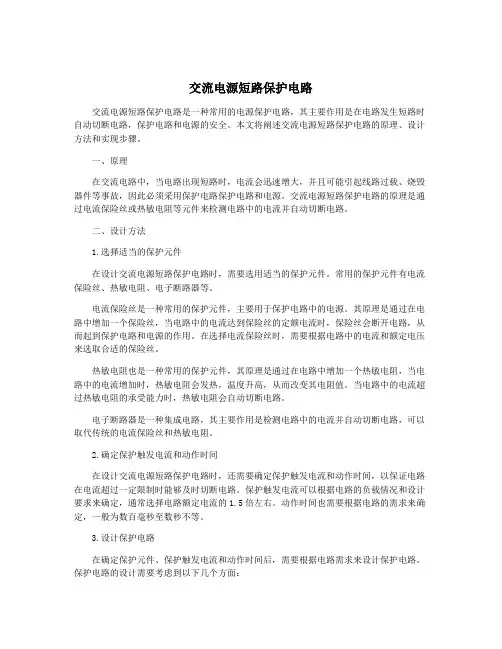

交流电源短路保护电路
