2004款日产天籁轿车智能钥匙系统的原理及检修
智能钥匙系统工作原理
智能钥匙系统工作原理首先，智能钥匙系统的工作离不开芯片技术。
智能钥匙系统通常使用一种被称为RFID（Radio Frequency Identification）的芯片技术，该芯片内置有一个独一无二的识别码。
这个识别码可以被读写器通过近场无线射频信号读取，并将其与系统中的其他信息进行比对验证。
这样一来，系统可以识别钥匙的合法性，从而对其进行控制。
最后，智能钥匙系统还利用密码技术来增加系统的安全性。
智能钥匙系统通常会要求用户输入一定的密码来进行身份验证。
这个密码可以是物理键盘上的数字密码，也可以是通过APP等终端设备输入的密码。
只有在密码验证通过后，系统才能进行后续的操作，例如开锁、启动车辆等。
总的来说，智能钥匙系统的工作原理是：当用户需要使用智能钥匙进行门禁、车辆等操作时，用户首先需要通过终端设备与智能钥匙进行通信，并输入相应的密码进行身份验证。
系统将用户输入的密码与预设的密码进行比对验证。
验证通过后，系统会生成一个识别码，与智能钥匙内置的识别码进行比对。
只有在两者一致的情况下，系统才会执行用户所需的操作，例如开锁、启动车辆等。
1.用户通过终端设备与智能钥匙进行通信。
通常使用蓝牙或NFC等无线通信技术。
用户可以通过终端设备发送指令，例如要求开启车辆门锁。
2.用户输入密码进行身份验证。
系统通过终端设备接收用户输入的密码，并与事先设置的密码进行比对验证。
只有密码验证通过后，系统才会进行下一步操作。
3.系统生成一个识别码。
密码验证通过后，系统会生成一个与用户和设备相关的唯一识别码。
4.智能钥匙内的芯片与系统产生的识别码进行对比。
智能钥匙内的芯片通过近场无线射频信号接收到系统生成的识别码，并将其与自身内部的识别码进行对比验证。
5.识别码一致时，系统执行后续操作。
当智能钥匙内部的识别码与系统生成的识别码一致时，系统会执行用户所需的操作，例如开启门锁、启动车辆等。
综上所述，智能钥匙系统的工作原理主要涉及芯片技术、无线通信技术和密码技术。
Nissan智能钥匙与NATS系统设备故障诊断指南说明书
1/5VEHICLE KEY NOT DETECTED / AUTHENTICATED, ENGINE WILL NOT STARTAPPLIED VEHICLES:All Nissan vehicles equipped with Intelligent Key OR Nissan Anti-Theft System (NATS) key SERVICE INFORMATIONAPPLIED VEHICLES use Radio Frequencies (RF) that are similar to other wireless devices.In the event another wireless device (e.g., aftermarket alarm system) is transmitting at the same time as a key, it can interfere with the signals being received by the BCM.If there is interference with Intelligent Key signals, the following symptoms may occur:∙ The Intelligent Key is not detected, causing:o The engine to not start (no response when the Stop/Start button is pressed)o “Incorrect Key ID” displayed in the instrument clustero “No I-Key Detected” displayed in the instrument cluster∙ Intermittent operation of the buttons on the remote (key fob).∙ Intermittent operation of the door request switches.If there is interference with NATS Key signals, the following symptoms may occur:∙ The NATS key is not detected, causing:o The engine to not start (no response when the key is turned)o Illumination of the Immobilizer warning light (Figure 2 on page 2)o DTCs B2191 (Difference of key) to be stored in the BCM, and P1615 (Differenceof key) to be stored in the ECMThe above symptoms are usually intermittent and can be difficult to diagnose.If a vehicle has experienced the above symptoms, or a customer has reported the above symptoms, refer to the Supplemental Diagnosis / Information sections beginning on page 3.Nissan Bulletins are intended for use by qualified technicians, not 'do-it-yourselfers'. Qualified technicians are properly trained individuals who have the equipment, tools, safety instruction, and know-how to do a job properly and safely. NOTE: If you believe that a described condition may apply to a particular vehicle, DO NOT assume that it does. See your Nissan dealer to determine if this applies to your vehicle.HINT:∙If the Immobilizer warning light (Figure 2) remains illuminated during attempts to start the engine, this could indicate that the key was not authenticated properly.∙The supplemental diagnostic items listed on the next page should be checked before replacing any parts or performing any repairs.∙Refer to the appropriate Electronic Service Manual (ESM) for complete key system diagnosis and repair information.Figure 1 Figure 22/5 NTB13-107F3/5 NTB13-107FSupplemental Diagnosis / Information for Both Key Types∙ If an RFID (Radio Frequency Identification) token (Figure 3) is placed within close proximity to the vehicle key, it can interfere with the RF signals, resulting in an inability to authenticate the key and cause a no start concern.o Other contributors are:Keys with a similar transponder frequencyMultiple keys on one keyring∙ Remove all aftermarket devices from the vehicle, including all other keys, while diagnosing a no start concern.Supplemental Diagnosis / Information for Vehicles Equipped with Intelligent Key∙ Intelligent Key fob battery check:o Use the Signal Tech II IKEY Battery Test to confirm the battery state of charge.∙ Location of Intelligent Key:o An Intelligent Key should not be stored where the RF signal can be obstructed by nearby metal objects. This includes purses/back packs with RFID blocking material, which could prevent proper Intelligent Key operation by obstructing the RF signal.∙ Interference from other personal devices:o Confirm the Intelligent Key is not placed in close proximity to phones, other Intelligent Keys, highway PASS Card, USB charger, Personal Computer (PC) charger, etc. that may be transmitting similar RF signals.Supplemental Diagnosis / Information for Vehicles Equipped with NATS KeyFigure 3 ∙ NATS keys also contain atransponder that can beaffected by interference.∙ For interference to cause ano start condition, the sourceof the interference willtypically be in close proximityto the key; for example, anRFID chip on a key chainwith the key (Figure 3).∙If the conditions on the previous page are not the cause of the symptoms, check for the presence of an aftermarket alarm system, radar detector, or ANY electronic devices, including other keys.∙RF signals coming from the vehicle surroundings can interfere with the key signals, such as radar detectors or aftermarket alarm systems in other vehicles orsurrounding buildings.∙If you are unable to duplicate the concern, it is important to determine WHERE the vehicle was located when the customer experienced the no start concern.Example of electricaldevices that cancause interferenceFigure 44/5 NTB13-107FAMENDMENT HISTORYPUBLISHED DATE REFERENCE DESCRIPTION December 11, 2013 NTB13-107 Original bulletin publishedNovember 29, 2016 NTB13-107A Updated Applied Vehicles and made changes in the body of the bulletinMarch 26, 2018 NTB13-107B Updated Applied VehiclesOctober 15, 2019 NTB13-107C Updated Applied Vehicles and made changes in the body of the bulletinMarch 12, 2021 NTB13-107D Classification number updatedFebruary 22, 2022 NTB13-107E Publication date updated to include the latest models and model yearsApril 27, 2023 NTB13-107F Publication date updated to include the latest models and model years, and Supplemental Diagnosis / Information for Vehicles Equipped with Intelligent Key revised5/5 NTB13-107F。
汽车遥控解锁原理
汽车遥控解锁原理
汽车遥控解锁是通过无线电技术实现的。
具体原理如下：
1. 汽车遥控解锁系统由两个主要部分组成：遥控器和车辆接收器。
遥控器通常是一个小型的无线设备，可以携带在钥匙链上。
车辆接收器则安装在汽车的中央控制系统中。
2. 遥控器内部有一个微型射频发射器，它可以产生一种特定频率的无线信号。
这个信号会在按下遥控器上的按钮时被发射出去。
3. 车辆接收器内部有一个射频接收器，它能够接收到遥控器发射的信号。
一旦接收到信号，车辆接收器会将信号传输给车辆的中央控制系统。
4. 车辆中央控制系统会验证接收到的信号是否与预设的授权信号匹配。
如果匹配成功，中央控制系统会执行解锁操作。
5. 当中央控制系统执行解锁操作后，它会发送一个指令给汽车的锁定装置，请求解锁车辆的车门。
6. 汽车的锁定装置会接收到这个指令，然后解锁车门，允许进入车内。
总的来说，汽车遥控解锁系统的原理是利用无线射频信号进行通信，通过验证和指令传输实现对车辆锁定装置的解锁操作。
这样，用户只需要按下遥控器上的按钮，就可以方便地实现车辆的解锁。

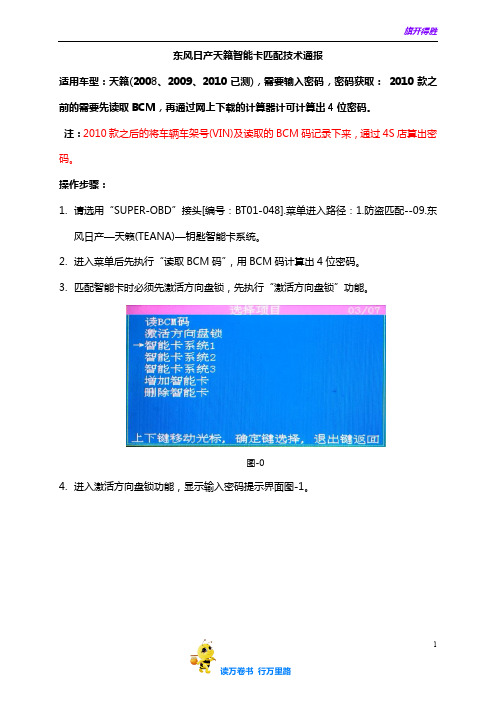

东风日产天籁智能卡匹配技术通报
东风日产天籁智能卡匹配技术通报
适用车型：天籁(2008、2009、2010已测)，需要输入密码，密码获取：2010款之前的需要先读取BCM，再通过网上下载的计算器计可计算出4位密码。
注：2010款之后的将车辆车架号(VIN)及读取的BCM码记录下来，通过4S店算出密码。
操作步骤：
1.请选用“SUPER-OBD”接头[编号：BT01-048].菜单进入路径：1.防盗匹配--09.东
风日产—天籁(TEANA)—钥匙智能卡系统。
2.进入菜单后先执行“读取BCM码”，用BCM码计算出4位密码。
3.匹配智能卡时必须先激活方向盘锁，先执行“激活方向盘锁”功能。
图-0
4.进入激活方向盘锁功能，显示输入密码提示界面图-1。
图-1
5.按确定键，显示输入密码提示界面图-2。
图-2
6.输入密码后按确定键，显示输提示界面图-3
图-3
7.如果激活成功，显示输提示界面图-4，如果失败显示激活失败。
图-4
8.激活成功之后再进入智能卡系统进行操作，如果未成功请尝试再次激活，激活不成
功不能执行匹配智能卡(激活时确定是否已经关闭点火开关，如未关闭，则会激活失败)。
9.激活成功后选择“智能卡系统1”，如图-5
图-5
10.按“确定”键后将会出现图-6提示界面
图-6
11.按下“确定”后将会出现图-7提示界面
图-7
12.选择退出键返回功能菜单，选择确定键显示如下界面图-8。
图-8
13.按确定键后程序将会显示图-9，图-10。
图-9
图-10 14.按下“确定”键显示图-11。
图-11 15.按下“确定”键显示图-12。
智能钥匙系统工作原理
智能钥匙系统工作原理
智能钥匙系统的工作原理背后，涉及到一系列复杂的电子技术。
智能钥匙通过自身装置发出具有特定频率的无线电信号，该信号会被车辆内的接收设备识别。
接收装置会对这个信号进行解密认证，如果认证成功，车辆的中控系统会开启各项功能。
智能钥匙系统一般由两大部分构成：手持部分和车辆部分。
手持部分主要包括钥匙和发射器，而车辆部分包括接收器和中控系统。
手持部分配置有唯一识别码，发射器利用这个识别码生成无线电信号，接收器接到信号后会解密认证。
如果识别码匹配，中控系统就会开启。
智能钥匙系统的工作过程可以分为三个步骤。
首先是发射过程，用户将钥匙放在特定的感应区域内，这时，钥匙会自动发射出无线电信号；其次是接收过程，车辆内的接收器捕捉到这个信号后，将信号交给解密模块；最后是认证过程，解密模块将解密后的信号与存储在中控系统内的识别码进行对比，如果完全匹配，车辆就会解锁，中控系统也会开启。
作为一种先进的汽车防盗设备，智能钥匙系统的工作原理在于其利用无线电技术，实现了远距离的自动识别和控制。
无需硬接触，只要钥匙在一定范围内，车辆就能自动解锁和启动，大大提高了车辆使用的便捷性和安全性。
另外，由于每个智能钥匙的识别码都是唯一的，即使是损失了钥匙，其他人也无法使用损失的钥匙来启动车辆，保护了车辆的安全。
2004款日产天籁轿车ABS-VDC系统的原理及检修
安装：按照与拆卸相反的过程进行安装。
注意：安装后，需调整转向角度传感器中间位置。 2、传感器的检测
该传感器为四线，光电式，#2 为传感器搭铁，#3 为 12V 电源，#4 与#5 为传感器信号线，该信号线 通过 CAN-BUS 线与 ABS/VDC 电脑、一体化仪表/空调放大器电脑等通信。#4 与 CAN-H 相连，#5 与 CAN-L 相连。 （1） 连接ABS 执行器、电气单元（控制单元）接头和转向角度传感器。 （2） 执行“DATA MONITOR”上的“ST ANGLE SIG”，检查状态是否正常。
转向状态
数据监视器
正对前方位置
-5ｏ至+5ｏ
将车轮向右转 90ｏ
大约+90ｏ
将车轮向左转 90ｏ
大约-90ｏ
<二>G 传感器（或称偏转率/加速度传感器） 1、G传感器的拆卸和安装 （1） 拆下中央控制台； （2） 断开 G 传感器线束接头。 （3） 拆下 G 传感器安装螺栓。然后拆下偏转率/ 侧/decel G 传感器。
前及后轮速传感器转子无法解体。将轮毂和轴承总成 以及传感器作为整体进行更换。
安装注意事项：检查传感器转子安装孔内没有异物， 制动盘表面没有金属屑等异物。如果发现制动盘表面有异 物，在安装之前，清洁传感器安装孔和制动盘表面。如果 有任何不合标准的情况，更换车轮传感器。 ● 安装前传感器时，将受压支架橡胶夹和体支架完全压 入，直到它们锁紧为止，以便使传感器线束不发生扭曲。 将护套键槽按照朝向支座开口处线束上的黄线，安装至支 架上。安装后线束不应有扭曲。 ● 安装后传感器时，牢固地安装后悬架线束，以使传感
2004款日产天籁轿车SRS系统的检修
2004款日产天籁轿车SRS系统的检修SRS是辅助防护或辅助束缚系统（Supplemental Restraint System）的缩写。
气囊是辅助防护系统中起缓冲作用的一种装置。
日产天籁轿车所装备的辅助约束系统SRS包括安全气囊和安全带预紧器，当车辆发生碰撞时可以减少驾驶员和乘客受伤的机会。
一、天籁轿车SRS的组成及元件位置如下图所示，天籁轿车的SRS防护包括正面碰撞和侧面碰撞的防护。
对于正面碰撞的防护，SRS包括驾驶员安全气囊模块（位于方向盘中部）、乘员侧安全气囊模块（位于乘员一侧的仪表板）、前安全带预紧器、诊断传感器单元（SRS电脑）、正面碰撞传感器、警告灯、线束和螺旋线。
对于侧面碰撞的防护，SRS包括侧面碰撞安全气囊模块（位于前座椅的外侧）、左右侧窗帘气囊模块、左右侧气囊传感器。
1.驾驶员气囊模块2.螺旋电缆3.乘员侧气囊模块4.前排侧气囊模块5.安全带预紧器6.诊断传感器单元(SRS电脑)7.侧气囊卫星传感器8.侧窗帘气囊模块9.前碰撞传感器当点火开关在ON 或START 位置时，如果诊断传感器单元被激活，安全气囊将引爆。
SRS 系统中，触发辅助约束系统的碰撞模式是不同的。
例如，驾驶员气囊模块和前排乘客气囊模块只能被正面碰撞触发，而发生侧面碰撞时则不会引爆。
当发生正面碰撞并且达到气囊引爆的条件时,只有正面两气囊模块和两安全带预紧器被触发;而当发生左侧面碰撞并且达到引爆的条件时,只有前排左侧侧气囊模块和左侧窗帘气囊模块被触发;当发生右侧面碰撞时,只有前排右侧侧气囊模块和右侧窗帘气囊模块被触发。
带有两级载荷限制器的前排安全带预张紧器只与安全气囊模块配合工作，才能有效的保护车内人员的安全。
驾驶员座椅和前排乘客座椅都安装有带2 级载荷限制器的安全带预张紧器系统。
当前部受正面碰撞的冲击力超过一定程度时，它将与SRS安全气囊系统同时启动。
当前部碰撞冲击力超过一定程度时，由于衣服或其他原因造成的安全带的松弛部分立即被预张紧器收回。
天籁车钥匙匹配方法
天籁车防盗钥匙匹配方法一．BCM识别码的读取１．拆下BCM电脑，读取其中的五位识别码( P/N: )；２．也可以利用CONSULT-II检测仪进行读取( PIN READ )二．防盗密码的获得将VIN码和五位识别码传给东风乘用车公司服务开发部客户支援科，以获得四位的防盗密码。
三．全新注册NATS系统的方法：（方向柱锁止状态）当遇到更换全车钥匙、BCM或使用旧的其它车ECM时，需要进行如下匹配：1．在OFF KEY下进入NATS系统菜单；备注：可点按检测仪显示屏上的“Continue”进入；如果无法进一步显示信息，则应对检测仪进行充电以后再做；2．选择“Steering Lock Release”，解除方向柱锁（需要输入密码，成功后只能打开点火钥匙，但无法起动发动机）；3．打开点火钥匙，退出Consult-II系统再重新进入，进行NATS系统的初始化“C/U Initiallization”（需要输入密码）4．进行钥匙注册，点火钥匙初始化后关掉钥匙（Off Key），然后再打开点火钥匙，防盗指示灯闪烁5下后表明该钥匙注册成功；如果还有第2把钥匙，关掉钥匙并拔出然后插入第2把钥匙，打开点火钥匙，防盗指示灯闪烁5下后表明该钥匙注册成功；要退出钥匙注册程序，可起动发动机或打开车门；4．注册智能钥匙：进入Consult-II“NATS I – KEY”项目，选择“REGIST I – KEY”注意，在进行智能钥匙注册过程中，必须将点火钥匙插入锁芯中；5．注册方向柱锁：选择“REGIST STRG LOCK ID”注意，在进行方向柱锁注册过程中，必须将已注册的智能钥匙放在驾驶室内，在点按注册开始“STATR”后，关掉点火钥匙，然后再慢慢地按下点火锁块（IGNITION KNOB），直到显示注册成功。
服务资料／培训科2004年10月。
智能钥匙原理
智能钥匙原理
智能钥匙是一种基于无线通信技术的智能化钥匙，它可以实现
对车辆的远程控制和管理。
智能钥匙的原理主要包括通信原理、加
密原理和远程控制原理。
首先，智能钥匙的通信原理是通过与车辆配对的无线通信模块，实现与车辆的远程通信。
智能钥匙内置了无线通信芯片，通过与车
载无线通信模块的配对，可以实现与车辆的远程通信。
当用户按下
智能钥匙上的按钮时，智能钥匙会向车载无线通信模块发送信号，
触发车辆的相应功能。
其次，智能钥匙的加密原理是通过加密算法对通信数据进行加
密和解密，确保通信的安全性。
智能钥匙与车载无线通信模块之间
的通信数据需要经过加密算法的处理，以确保通信过程中的数据安全。
这样可以有效防止黑客攻击和数据泄露，提高智能钥匙的安全性。
最后，智能钥匙的远程控制原理是通过与车载无线通信模块的
通信，实现对车辆的远程控制和管理。
用户可以通过智能钥匙上的
按钮触发车辆的锁车、解锁、启动等功能，实现对车辆的远程控制。
同时，车辆也可以通过智能钥匙向用户发送车辆状态信息，如车辆的位置、车辆的锁定状态等，实现对车辆的远程管理。
总的来说，智能钥匙的原理是基于无线通信技术和加密算法，实现了对车辆的远程控制和管理。
通过智能钥匙，用户可以方便地实现对车辆的远程控制，提高了车辆的安全性和便利性。
随着智能钥匙技术的不断发展，相信智能钥匙会在未来的智能交通系统中发挥越来越重要的作用。
日产天籁轿车智能钥匙系统原理及钥匙匹配
日产天籁轿车智能钥匙系统原理及钥匙匹配
郑锡伟
【期刊名称】《汽车维修》
【年(卷),期】2009(000)008
【摘要】1．智能钥匙系统的功能日产天籁2．3JM、2．3JK、3．5型轿车的智
能钥匙系统具备以下8项功能：①自动车门锁功能：当所有车门处于开锁状态时，操作驾驶员侧或乘客侧车门请求开关后，所有车门将自动上锁，除非将防盗钥匙（带有防盗芯片的机械钥匙）插入点火旋钮中。
【总页数】3页(P16-18)
【作者】郑锡伟
【作者单位】(Missing)
【正文语种】中文
【中图分类】U4
【相关文献】
1.日产天籁防盗和智能钥匙系统 [J], 付凯
2.日产风雅轿车智能钥匙故障一例 [J], 陈沂文
3.日产风雅轿车智能钥匙故障1例 [J], 田海东
4.日产风雅轿车智能钥匙故障1例 [J],
5.东风日产天籁轿车空调配件组合样式技术说明涉及车型：东风日产生产的天籁
轿车（J32） [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2004款日产天籁轿车智能钥匙系统的原理及检
修
一、智能钥匙系统简介
此智能钥匙系统通过使用随身携带的智能钥匙可以开关车门门锁（门锁功能）以及起动发动机（发动机起动功能），智能钥匙和车辆之间使用双向通讯，根据电子钥匙ID 的校验结果来操作。
●操作智能钥匙的遥控按钮具有和遥控车门系统相同的作用。
（遥控车门功能）
●作为点火钥匙的一个警告功能，使用请求开关或者操作遥控按钮来锁上或打开车门锁时，危险警示灯将闪烁，并且智能钥匙的警告蜂鸣器鸣响。
●如果智能钥匙丢失了，可以注册一个新的智能钥匙。
最多可以注册四把智能钥匙。
●CONSULT-II 诊断仪可以对系统状况进行诊断，改变功能设置以及注册智能钥匙。
二、智能钥匙系统的使用操作：
当按下驾驶员侧车门、乘客侧车门、或者行李箱开启的请求开关按钮，智能钥匙单元将根据所按下的请求按钮通过车外部钥匙天线发出请求信号，车辆通过与智能钥匙之间的双向通讯进行ID 校验，如果ID 校验成功，通过CAN 通信向BCM 发送一个车门开/ 闭锁请求信号来开闭车门锁。
●车门锁上时，打开车门锁；车门锁打开时，锁上车门。
●通过车门请求开关操作开/ 关车门锁时，危险警告灯闪烁，同时智能钥匙的警告蜂鸣器鸣响。
●使用车门请求开关闭锁操作，所有车门锁的执行器将锁上。
●按下行李箱开启请求开关时，行李箱盖将打开。
三、智能钥匙系统的组成
该系统主要由以下部件组成：
（1）智能钥匙单元
位于手套箱后方，接收天线及车门、行李箱请求开关信号，控制转向闭锁装置、蜂鸣器，并通过CAN BUS线控制车门的开/锁、危险警告灯、仪表防盗指示灯及引擎的起动功能。
（2）智能钥匙用以识别驾驶员的身份，具有开启车门、行李箱，以及无钥匙起动功能。
智能钥匙上内置一把机械钥匙，当智能钥匙内的电池耗尽时，可以使用该机械钥匙来锁上或打开车门锁以及起动引擎。
（3）天线
其作用是接收智能钥匙的信号，并将接收到的信号传输给智能钥匙单元。
有6个天线，其中外部钥匙天线3个，分别为左前门天线、右前门天线、行李箱天线；内部钥匙天线有3个，分别为中央设备面板天线、中央控制台天线、行李箱内部天线。
（4）开/闭锁请求开关有三个，分别为驾驶员侧车门请求开关、乘员侧车门请求开关、行李箱请求开关。
该信号送给智能钥匙单元，可以控制车门及行李箱的开/闭锁操作。
（5）点火旋扭开关
（6）钥匙开关
（7）转向闭锁装置
转向闭锁装置安装于方向盘下方，其作用是控制点火旋扭的转动。
该装置由智能钥匙单元控制。
（8）智能钥匙警告蜂鸣器
（9）组合仪表上的“KEY”警告灯有两个，一个为红色，一个为绿色。
点火旋钮可以转动时，组合仪表上的“KEY”将变成绿色，以此提醒驾驶员可以转动点
火旋钮了。
点火旋钮不能转动时，组合仪表上的“KEY”警告灯将变成红色。
（10） BCM车身电脑用于控制中锁门锁及警告灯。
（11）引擎电脑。
