启闭机电气操作调试手册20191208
液压启闭机电气控制说明书
液压启闭机电控系统使用手册江苏朝阳液压机械集团有限公司2015年4月目录一、安装操作规程及安全注意事项1、总则2、控制柜的现场安装3、控制柜的运行4、维护与检修二、调试、操作说明1、调试2、触摸屏画面介绍3、控制柜屏面元件名词解释4、操作说明三、质量手册1、PLC，AI模块、触摸屏联机验证2、电控系统出厂检验报告3、电气图控制柜安装操作规程及注意事项警告请注意遵守本说明书和安全操作规程在本装置带电区内进行任何工作前必须切断电源●本控制柜的安装、运行和维护必须由专业电气工程技术人员来进行。
●请遵守有关标准和当地电力部门的作业规范和相应的安全操作规程。
●本产品为户内型配电装置，必须安装在适用电气设备运行的建筑物内。
●请不要在超过本控制柜所规定的额定技术参数条件下运行。
●操作人员应负责对各种影响控制柜安全运行的操作及时作出正确的处理1、总则1.1 引用的标准所有设备符合下列标准：GB7251-2005低压成套开关设备IEC439低压开关设备和控制设备成套装置IEC947低压开关设备和控制设备1.2 使用条件正常使用条件电源：AC380V+N/50HZ ±5%最高环境温度：+40℃最低环境温度：-5℃日平均相对湿度：90%以下月平均相对湿度：90%以下控制柜安装场所的最高海拔高度：2000m地震烈度：不超过8度。
周围空气无腐蚀性或可燃性气体等明显污染。
特殊使用条件凡超过正常运行条件时由用户与制造厂进行协商来解决。
2、控制柜的现场安装为了保证安装质量，控制柜的现场安装应在专职技术人员指导和监督下进行。
.2.1安装现场的一般要求控制柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之后。
配电室应干燥、能上锁，且配备有通风装置。
穿墙孔和电力电缆、控制电缆的电缆沟槽等的准备工作必须做好。
配电室天花板的高度应不低于4000mm。
除了具有书面认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条件。
启闭机操作规程
启闭机操作规程引言概述：启闭机是一种用于控制和操作阀门、闸门等设备的机械装置，广泛应用于水利、电力、石化等领域。
为了确保启闭机的安全运行和操作的准确性，制定一套严格的操作规程是非常必要的。
本文将从五个大点出发，详细阐述启闭机操作规程的内容。
正文内容：1. 启闭机操作前的准备1.1 检查设备状态：检查启闭机的机械部份是否完好，电气设备是否正常运行，阀门或者闸门是否处于关闭状态。
1.2 检查安全措施：确认启闭机的安全保护装置是否齐全，并进行必要的维护和检修。
2. 启闭机的启动和住手2.1 启动操作：按照启闭机的启动程序，逐步启动设备，确保启闭机的各个部份按照正确的顺序运行。
2.2 住手操作：根据需要，按照住手程序逐步住手启闭机的运行，确保设备安全住手。
3. 启闭机的操作控制3.1 控制信号输入：根据需要，通过操作面板或者远程控制系统向启闭机输入相应的控制信号，控制设备的运行状态。
3.2 控制模式选择：根据实际情况，选择适当的控制模式，如手动、自动或者半自动模式，确保启闭机的操作符合实际需求。
3.3 控制参数调整：根据工况要求，对启闭机的控制参数进行调整，以获得最佳的操作效果。
4. 启闭机的故障处理4.1 故障诊断：当启闭机发生故障时，根据故障现象和报警信息，进行故障诊断，找出故障原因。
4.2 故障处理：根据故障诊断结果，采取相应的处理措施，修复故障设备，并进行必要的测试和验证。
4.3 故障记录：对启闭机的故障情况进行记录，包括故障原因、处理过程和结果，以便后续的故障分析和改进。
5. 启闭机操作的安全注意事项5.1 人员安全：操作人员必须经过专业培训，熟悉启闭机的操作规程和安全注意事项，严禁未经授权的人员操作设备。
5.2 设备安全：操作人员在操作启闭机时，必须严格按照规程操作，不得擅自更改设备的运行状态或者参数设置。
5.3 环境安全：操作人员必须保持操作环境的整洁和安全，防止杂物进入设备或者操作区域，避免引起意外事故。
电动启闭机使用说明书
电动启闭机使用说明书
一.总则
1、本说明书适用于本厂生产的所有电动启闭机。
2、使用电动启闭机前，请仔细阅读本说明书，仔细熟悉操作步骤，
确保安全使用。
3、使用电动启闭机时，请将电源插头牢牢插入插座，避免意外拉拔。
4、为保证安全运行，请定期检查电气部件及工具，任何有缺陷的部
件请绝不操作。
5、在使用本设备时，请务必确保所有被管控的设备都在正常工作状态，避免发生意外事故。
二.安全规范
1、电动启闭机运行前，请确保所有操作者的身体状况良好，力气充足，以确保安全操作。
3、为了防止意外发生，工作人员禁止在电动启闭机操作时抽烟，饮酒，睡觉等。
三.操作步骤
1、熟悉电动启闭机操作结构，切勿拆卸，调整，拆卸和故障排除都
必须由专业人员进行。
2、确保电动启闭机所有电气元件，开关，管路处于完好状态。
液压启闭机电气控制说明书
2
1、总则 1.1 引用的标准 所有设备符合下列标准： GB7251-2005 低压成套开关设备 IEC439 低压开关设备和控制设备成套装置 IEC947 低压开关设备和控制设备 1.2 使用条件 正常使用条件 电源：AC380V+N/50HZ ±5% 最高环境温度： +40℃ 最低环境温度： -5℃ 日平均相对湿度： 90%以下 月平均相对湿度：90%以下 控制柜安装场所的最高海拔高度： 2000m 地震烈度： 不超过 8 度。 周围空气无腐蚀性或可燃性气体等明显污染。 特殊使用条件 凡超过正常运行条件时由用户与制造厂进行协商来解决。 2、控制柜的现场安装 为了保证安装质量，控制柜的现场安装应在专职技术人员指导和监督下进行。 . 2.1 安装现场的一般要求
3
控制柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之 后。配电室应干燥、能上锁，且配备有通风装置。穿墙孔和电力电缆、控制电缆的电 缆沟槽等的准备工作必须做好。配电室天花板的高度应不低于 4000mm。除了具有书面 认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条 件。 2.2 基础框架 控制柜必须安装在预埋于配电室地板的基础框架之上。 为了使安装工作完美，敷设基础时，应遵守有关土建规定，尤其是本说明书中对基础 直线和平面度的要求。 基础框架根据控制柜数量的多少确定所需个数。 基础框架通常由现场土建人员埋设。 基础框架的安装： 为了达到基础框架表面水平度，基础框架焊接部件，应按规定程序在预定连接点 焊接。 根据配电室的安装布置图，将基础框架准确地放置在混凝土地坪的规定位置上。 使用水平仪仔细调整整个基础框架的表面水平度，并保证其正确的高度。基础框架 的上表面应高于完工后的配电室地坪 2mm，以便控制柜安装和调整。在配电室地坪表 面要覆以补充层时，补充层的厚度必须单独考虑。平面度允许公差为±1mm/m 框架材 料直线度允许公差为±1mm/m。但在框架总长度内的总偏差应不大于 2mm。 基础框架应有可靠的接地。接地必须用截面不小于 30×4mm 的镀锌扁钢。当一组控制 柜排列较长时，基础框架应有两端接地。 当配电室地板补充层完工后，应注意回填基础框架下部，不要留下任何间隙。
电动启闭机使用说明书
QLD型电动螺杆启闭机安装使用说明书江苏蔚联机械股份有限公司目录1．概述2．型号说明3．结构原理及操作程序4．电气控制5．技术参数和性能参数6．安装与调整7．性能检查和维修保养8．注意事项1. 概述QLD型电动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与微机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。
对于双吊点电手启闭机，所配电动装置与单吊点一致。
该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。
2. 型号说明QLD启闭吨位（KN）电手动螺杆启闭机举例：QLD－50型启闭机，指公称启门力50KN（即5吨），电动螺杆启闭机。
3．结构原理及操作程序QLD型电动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。
本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。
(1)专用电机：为YDF电机。
它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。
(2)减速机构：为同轴式。
由一级蜗杆、蜗轮组成。
(3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。
(4)位置指示机构：用来指示闸门的开启和关闭程度。
由一组传动齿轮、指针、开度盘（270°指示）组成。
同时装有电位器用来将闸门的开度电信号发送至控制室。
(5)转矩控制机构：用来控制电动装置的输出转矩的大小。
由转矩轴、触板、微动开关组成。
(6)手电动切换机构：用来进行电/手动操作的相互转换（电动时自动恢复）。

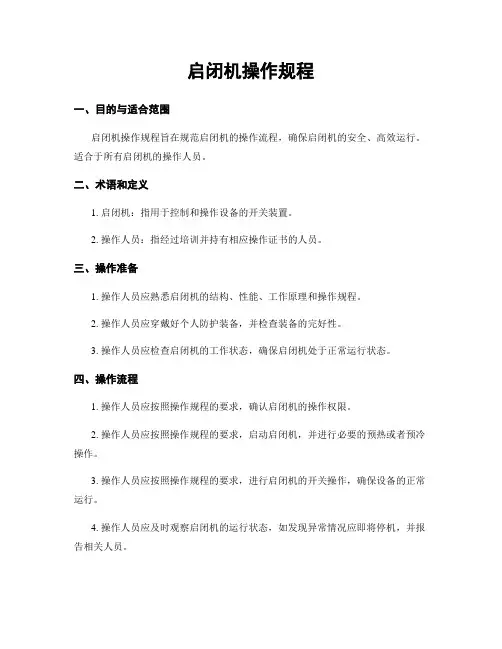

启闭机操作规程
启闭机操作规程一、目的与适合范围启闭机操作规程旨在规范启闭机的操作流程，确保启闭机的安全、高效运行。
适合于所有启闭机的操作人员。
二、术语和定义1. 启闭机：指用于控制和操作设备的开关装置。
2. 操作人员：指经过培训并持有相应操作证书的人员。
三、操作准备1. 操作人员应熟悉启闭机的结构、性能、工作原理和操作规程。
2. 操作人员应穿戴好个人防护装备，并检查装备的完好性。
3. 操作人员应检查启闭机的工作状态，确保启闭机处于正常运行状态。
四、操作流程1. 操作人员应按照操作规程的要求，确认启闭机的操作权限。
2. 操作人员应按照操作规程的要求，启动启闭机，并进行必要的预热或者预冷操作。
3. 操作人员应按照操作规程的要求，进行启闭机的开关操作，确保设备的正常运行。
4. 操作人员应及时观察启闭机的运行状态，如发现异常情况应即将停机，并报告相关人员。
5. 操作人员应按照操作规程的要求，进行启闭机的停机操作，确保设备的安全停机。
6. 操作人员应对启闭机进行必要的维护保养，保持设备的良好状态。
五、安全注意事项1. 操作人员应严格按照操作规程的要求操作启闭机，不得擅自改变操作流程。
2. 操作人员应严格遵守安全操作规程，确保自身和他人的安全。
3. 操作人员在操作过程中应注意观察设备运行状态，如发现异常应及时采取相应措施。
4. 操作人员应定期接受安全培训，提高操作技能和安全意识。
六、故障处理1. 操作人员在发现启闭机故障时，应即将停机，并按照故障处理程序进行处理。
2. 操作人员在处理故障时，应严格按照操作规程和维修手册的要求进行操作，确保故障得到有效解决。
3. 操作人员在处理故障后，应进行必要的检查和测试，确保设备的正常运行。
七、操作记录1. 操作人员应按照操作规程的要求，对每次操作进行详细记录，包括操作时间、操作人员、操作内容、操作结果等。
2. 操作记录应及时整理和归档，以备后续查阅和分析。
八、附则1. 对于特殊情况或者特殊设备，应制定相应的操作规程，并经过相关部门批准后执行。
启闭机操作规程
启闭机操作规程一、引言启闭机是一种用于控制和操作阀门、闸门、升降机等设备的机械装置。
为了确保设备的安全运行和操作人员的人身安全，制定本操作规程，规范启闭机的操作流程和注意事项。
二、适用范围本操作规程适用于所有使用启闭机的操作人员，包括但不限于工程师、技术人员、维修人员等。
三、操作流程1. 准备工作a. 确保启闭机处于停止状态，并且已经断开电源。
b. 确认操作人员已经穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
c. 检查启闭机的周围环境是否安全，是否有杂物堆积或其他障碍物。
2. 启动操作a. 确认启闭机的电源已经接通，并且操作面板上的所有按钮和指示灯正常。
b. 按照设备说明书或操作手册上的要求，依次操作启闭机的各个按钮和开关，将设备启动。
c. 在启动过程中，仔细观察启闭机的运行状态，确保设备正常运行，无异常声音或震动。
3. 操作阀门或闸门a. 在启闭机启动后，根据实际需求，操作相应的阀门或闸门。
b. 操作时要注意力集中，确保准确控制阀门或闸门的开关状态。
c. 在操作过程中，如发现异常情况或设备故障，应立即停止操作，并及时报告相关人员。
4. 关闭操作a. 在阀门或闸门操作完成后，将启闭机的控制开关置于停止位置。
b. 确认阀门或闸门已经完全关闭，并且设备已经停止运行。
c. 断开启闭机的电源，并进行设备的安全检查。
四、注意事项1. 操作人员必须经过相关的培训和资质认证，熟悉启闭机的工作原理和操作流程。
2. 在操作启闭机前，必须进行充分的安全检查，确保设备和周围环境的安全。
3. 操作人员必须穿戴好个人防护装备，确保人身安全。
4. 在操作过程中，操作人员要保持专注和集中注意力，严禁分心或进行其他无关操作。
5. 如发现设备异常或故障，应立即停止操作，并及时报告相关人员，不得擅自进行维修或修复。
6. 在操作启闭机时，严禁将手、脚或其他身体部位放入机器内部或接近运动部件。
7. 操作人员应定期进行设备维护和保养，确保设备的正常运行和使用寿命。
螺杆式启闭机调试及保养
螺杆式启闭机调试及保养
一、螺杆式启闭机调试的基本程序
1.安装检查：确保螺杆启闭机安装满足机械设计规范，行程头部的不间断电源、分闸电源、分闸控制和继电器正确安装，操作台手柄的向上位置必须位于分闸位置，断路器室外操作机构是否顺利，旁路操作机构是否牢固，操作机构有无漏水，断路器分闸联锁装置是否有效，操作机构是否有故障，是否正常工作，防护设备是否正常，仪表是否正确，接线是否正确。
2.调试检查：检查操作机构的推力是否符合要求，分闸和合闸的时间是否符合要求，操作机构的定位精度是否符合要求，操作机构的极向位置是否符合要求，避雷器投退设备是否正常工作，定位控制继电器的定位是否正确，电机转速是否符合要求，相应操作机构是否符合要求。
3.振动检测：从5米外检查电机轴承振动情况，如果振动超标，应启动润滑措施，直到满足设计规定的要求为止。
