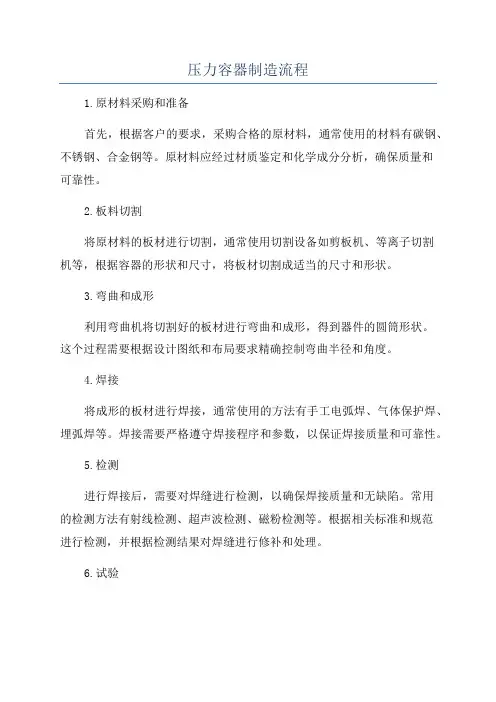

压力容器制造流程1.原材料采购和准备首先，根据客户的要求，采购合格的原材料，通常使用的材料有碳钢、不锈钢、合金钢等。
原材料应经过材质鉴定和化学成分分析，确保质量和可靠性。
2.板料切割将原材料的板材进行切割，通常使用切割设备如剪板机、等离子切割机等，根据容器的形状和尺寸，将板材切割成适当的尺寸和形状。
3.弯曲和成形利用弯曲机将切割好的板材进行弯曲和成形，得到器件的圆筒形状。
这个过程需要根据设计图纸和布局要求精确控制弯曲半径和角度。
4.焊接将成形的板材进行焊接，通常使用的方法有手工电弧焊、气体保护焊、埋弧焊等。
焊接需要严格遵守焊接程序和参数，以保证焊接质量和可靠性。
5.检测进行焊接后，需要对焊缝进行检测，以确保焊接质量和无缺陷。
常用的检测方法有射线检测、超声波检测、磁粉检测等。
根据相关标准和规范进行检测，并根据检测结果对焊缝进行修补和处理。
6.试验完成焊接和检测后，需要对压力容器进行试验。
常见的试验包括水压试验、气压试验、材料拉伸试验等。
通过试验检测容器的强度和密封性，并确保容器满足设计和使用要求。
7.表面处理完成试验后，对容器进行表面处理，以提高容器的防腐性和美观度。
常见的表面处理方法有喷漆、镀锌、酸洗等。
根据客户要求或相关标准进行表面处理。
8.组装和安装经过表面处理后，将容器的各个部件进行组装和安装，包括法兰、法兰垫片、法兰螺栓等。
保证各个部件的连接紧固度和密封性。
9.验收和出厂根据相关标准和规范，对制造完成的压力容器进行验收。
验收包括物理性能测试、尺寸检查、检测报告和相关证明文件的编制等。
通过验收后，压力容器可以出厂交付给客户。
以上是压力容器制造的典型流程，具体的流程和工序可能会因厂家和产品类型的不同而有所差异。
无论是哪种压力容器，制造过程中都必须严格按照相关标准和规范操作，以确保容器的质量和安全性。

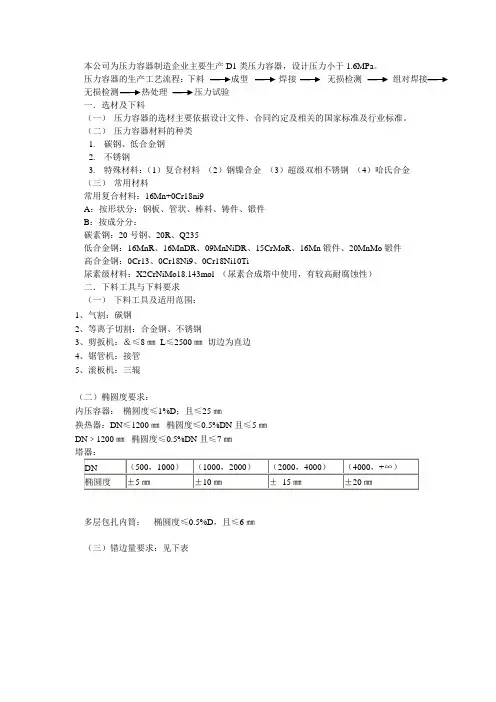

压力容器制造工艺流程及主要工艺参数
本公司为压力容器制造企业主要生产D1类压力容器，设计压力小于1.6MPa。
压力容器的生产工艺流程：下料成型焊接无损检测组对焊接无损检测热处理压力试验一．选材及下料（一）压力容器的选材主要依据设计文件、合同约定及相关的国家标准及行业标准。
（二）压力容器材料的种类1.碳钢、低合金钢2.不锈钢3.特殊材料：（1）复合材料（2）钢镍合金（3）超级双相不锈钢（4）哈氏合金（三）常用材料常用复合材料：16Mn+0Cr18ni9A：按形状分：钢板、管状、棒料、铸件、锻件B：按成分分：碳素钢：20号钢、20R、Q235低合金钢：16MnR、16MnDR、09MnNiDR、15CrMoR、16Mn锻件、20MnMo锻件高合金钢：0Cr13、0Cr18Ni9、0Cr18Ni10Ti尿素级材料：X2CrNiMo18.143mol （尿素合成塔中使用，有较高耐腐蚀性）二．下料工具与下料要求（一）下料工具及适用范围：1、气割：碳钢2、等离子切割：合金钢、不锈钢3、剪扳机：＆≤8㎜ L≤2500㎜切边为直边4、锯管机：接管5、滚板机：三辊（二）椭圆度要求：内压容器：椭圆度≤1%D；且≤25㎜换热器：DN≤1200㎜椭圆度≤0.5%DN且≤5㎜DN﹥1200㎜椭圆度≤0.5%DN且≤7㎜多层包扎内筒：椭圆度≤0.5%D，且≤6㎜（三）错边量要求：见下表（四）直线度要求：一般容器：L≤30000 ㎜直线度≤L/1000㎜L﹥30000㎜直线度按塔器塔器：L≤15000 ㎜直线度≤L/1000㎜L﹥15000㎜直线度≤0.5L/1000 +8㎜换热器：L≤6000㎜直线度≤L/1000且≤4.5㎜L﹥6000㎜直线度≤L/1000且≤8㎜三、焊接（一）焊前准备与焊接环境1、焊条、焊剂及其他焊接材料的贮存库应保持干燥，相对湿度不得大于60%。
2、当施焊环境出现下列任一情况，且无有效防护措施时，禁止施焊：A）手工焊时风速大于10m/sB）气体保护焊时风速大于2m/sC）相对湿度大于90%D）雨、雪环境（二）焊接工艺1、容器施焊前的焊接工艺评定，按JB4708进行2、A、B类焊接焊缝的余高不得超过GB150的有关规定3、焊缝表面不得有裂纹、气孔、弧坑和飞溅物（三）焊缝返修1、焊逢的同一部位的返修次数不宜超过两次。

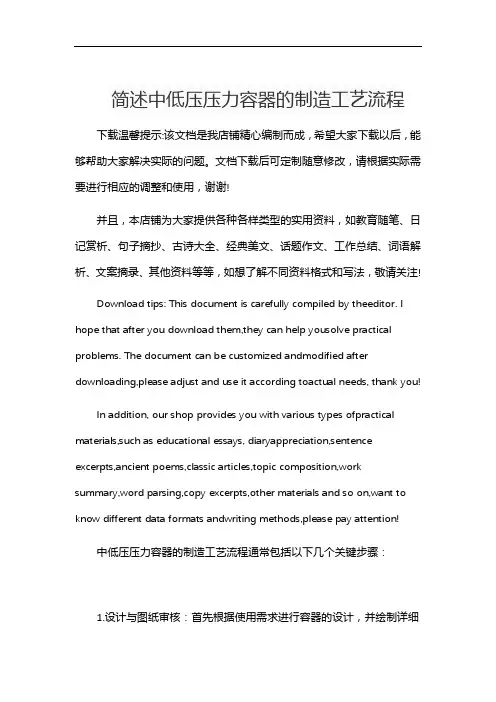

简述中低压压力容器的制造工艺流程
