集团公司关于超临界超超临界机组汽水品质控制指导意见(2010年5月)
附件：中国大唐集团公司超临界、超超临界机组水汽品质控制指导意见一、总则1．为加强集团公司超临界、超超临界机组水汽品质控制管理，确保集团公司超临界、超超临界机组安全稳定运行，制定本指导意见。
2．本指导意见主要依据以下标准、规范编制：GB/T 12145-2008《火力发电机组及蒸汽动力设备水汽质量》DL/T 912-2005《超临界机组锅炉水汽质量指标》DL/T 677-2009《发电厂在线化学仪表检验规程》DL/T 246-2006《化学监督导则》DL/T 712《火力发电厂凝汽器管选材导则》DL/T 794《火力发电厂锅炉化学清洗导则》DL/T 956《火力发电厂停（备）用热力设备防锈蚀导则》DL/T 5190.4《电力建设施工及验收技术规范》第4部分：电厂化学3．超临界、超超临界机组水汽质量控制必须严格执行国家、行业现行有关标准规范和集团公司有关规定，确保机组安全运行。
4．本指导意见适用于集团公司系统已投产和在建超临界、超超临界机组的各企业。
二、超临界、超超临界机组水汽质量控制指标1．超临界、超超临界压力下水的粘度、比热、导温系数和比容等物理参数发生了显著变化，水的盐类杂质极易浓缩，要求超临界、超超临界机组尽量纯化水质，减少水中盐类杂质，降低给水中的含铁量，控制腐蚀产物的沉积量。
2．超临界机组的水质控制指标按国家标准GB/T12145-2008《火力发电机组及蒸汽动力设备水汽质量》（期望值）和电力行业标准DL/T 912-2005《超临界机组锅炉水汽质量指标》（期望值）两者较严指标执行（见表1）。
表1 超临界机组的水质控制指标3．给水的氢电导率>0.4μS/cm时，如果水质仍不好转，应在4小时内停炉。
给水pH值低于7.0，应立即停炉。
用海水冷却的电厂，当凝结水中的钠含量大于400μg/L时，应紧急停机。
4．超超临界机组的腐蚀和沉积的控制可以通过严格的水汽品质控制来实现，其中凝结水精处理是主要的控制手段。
超超临界直流锅炉汽水流程工作原理
超超临界直流锅炉汽水流程工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!超超临界直流锅炉是一种高效节能的热力发电设备，其汽水流程工作原理是实现能量转换的关键。
2×600MW超超临界燃煤发电机组水汽监督及化学加药处理运行规程
2×600MW超超临界燃煤发电机组水汽监督及化学加药处理运行规程Operating regulations for waste water treatment（试行）编制：审核：批准：1 主题内容和适用范围本规程规定了化学水汽岗位的工作内容、要求和标准，本规程适用于化学运行对水汽监督及涉及的处理、分析和监督。
本规程适用于化学试验、运行。
本规程还适用于值长、集控运行人员及其他部门有关专业人员。
2 引用标准电力工业技术管理法规（1980年版）DL/T 561－98 化学监督制度SD135--86 火力发电厂水汽质量标准3概述3.1热力系统流程阚山发电公司2×600MW超超临界机组，热力系统流程如下：500T水箱凝结水输送泵凝汽器凝结水泵给水加氨、加氧轴加低压加热器除氧器给水泵高压加热器省煤器启动分离器过热器高压缸再热器中压缸低压缸凝汽器3.2水汽取样系统介绍3.2.1汽水取样及检漏取样装置的形式每台机组设置一套汽水取样装置和一套凝汽器检漏装置，水汽取样装置包括降温减压架（高温盘）、取样仪表屏（低温盘）；凝汽器检漏装置包括检漏取样架、检漏仪表屏。
样品水首先到高温盘经减压冷却后，再至低温盘，低温盘上设有恒温装置、分析仪表及手操取样阀。
凝汽器检漏装置：每台机组凝汽器共设8个检漏点，A/B侧各4个，其中每4个检漏点为一组，共设置2台取样泵，取样泵单元均布置在凝汽器下。
8个取样点共配置1台在线导电度表。
正常情况下，该系统不运行。
凝汽器检漏装置由检漏取样架和检漏仪表盘两部分组成，整套装置至少包含2台取样泵、相关的阀门、电导池、发送器、导电度表、人工取样器及实现报警、信号传送功能全部部件、管路、电气、控制部件等组成。
3.2.2高温高压架：为完成高压高温的水汽样品减压和初冷而设，至少包括减压阀，冷却器，阀门等整套的设施和部件。
3.2.3低温仪表取样装置：由低温仪表盘和手工取样架两部分合二为一。
至少由实现样品测试、取样、报警、信号传送及自动保护等功能全部部件、管路、电气、控制、阀门等组装而成。
超超临界机组电厂化学培训讲义解析
第三节 水质指标
• 所谓水质是指水和其中杂质共同表现的 综合特性。 • 表示水中杂质的个体成分或整体性质的 项目，称为水质指标。它分为两种： • 化学指标：表示水中杂质成分的含量； • 技术指标：根据技术需要，对水中一种 或几种物质，或者某种性质，确定一个 总体性指标。 • 由于各行各业的用水需求不同，所制定 的水质指标也有差别。
• 五、酸度
• 酸度是水中能与强碱中OH-发生中和反应的 物质的总量。它包括水中的强酸、弱酸、强 酸弱碱盐等。
• 六、硬度
• 硬度表示水中钙、镁离子的总量。 • 单位有mmol/L、德国度、ppmCaCO3；碳酸 盐硬度、非碳酸盐硬度、过剩碱度。 • 安定性表示水质具有结垢性和腐蚀性的倾向， 是一个无量纲的指标。利用水通过装有 CaCO3颗粒的过滤柱前后的碱度变化判断， 碱度下降，有结垢倾向；碱度上升，有腐蚀 倾向。
• 一、悬浮物（肉眼可见>10µm,显微镜下可见 >100nm） • 指菌类、泥砂、黏土、藻类及动植物，它往往 又分为漂浮物、可沉物（即水静止时可下沉或 上浮） • 二、胶体（1～100nm） • 主要是铁、铝、lt;1nm） • 包括无机离子（即阴、阳离子），溶解态有机 物质，溶解气体（氧、二氧化碳等）
• 2、生化需氧量（Bio- Chemical Oxygen Demand ） • 因为水中有机物是微生物的营养源，利用微生物 氧化水中有机物时，微生物需要的氧量是直接与 有机物含量有关的，这氧量即BOD。反映了水中 有机物的多少，单位是mg/LO2。 • 3、总有机碳（Total Organic Carbor） • 指水中有机物的总含碳量，用TOC表示。 • 总有机碳测定方法有燃烧氧化法和紫外/过硫酸盐 氧化法两大类。 • 燃烧法误差较大，只适合于对有机物含量较大的 水进行监测；而紫外/过硫酸盐氧化法可用于纯水 中低含量的总有机碳测定。
超临界机组水汽理化过程讲座

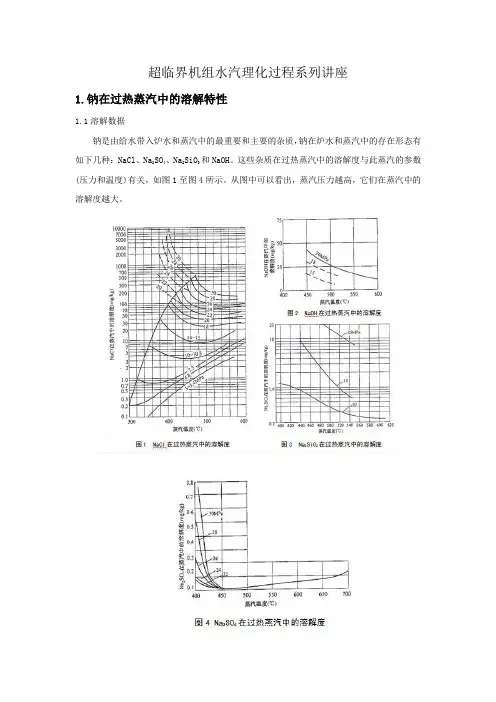

超临界机组水汽理化过程系列讲座1.钠在过热蒸汽中的溶解特性1.1溶解数据钠是由给水带入炉水和蒸汽中的最重要和主要的杂质，钠在炉水和蒸汽中的存在形态有如下几种：NaCl、Na2SO4、Na2SiO3和NaOH。
